OEM kovové tepelné štíty turbodúchadiel: Výkresy a schválenie vzoriek

Tepelný štít turbodúchadla sa môže zhodovať s fotografiou a stále na ňom chýbajú montážne body na nainštalovanej zostave. V prípade objednávky od výrobcu originálneho zariadenia (OEM) musí výkres popisovať viac než len viditeľný plášť. Musí identifikovať dodaný diel, jeho vzťah k turbodúchadlu a podmienky, za ktorých bude vzorka prijatá.

BSTFLEX ponúkalisovaný tepelný štít turbodúchadlapre projekty kovových tienenia na mieru. Výkresy, vzorky a fotografie z inštalácie je možné predložiť na kontrolu. Táto príručka sa zameriava na prípravu týchto vstupov a premenu spätnej väzby zo vzoriek na definovanú výrobnú špecifikáciu.

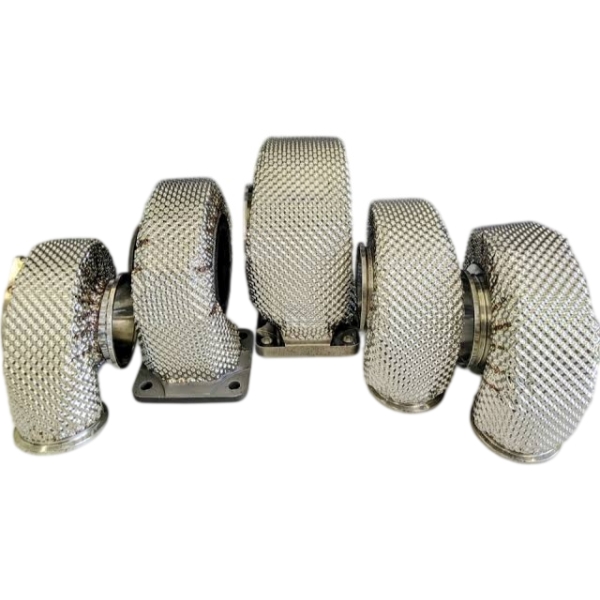

Subjekt je rigidný, formovanýkovový tepelný štít turbodúchadlaUchovávajte číslo dielu, konštrukciu a požiadavky na prijatie špecifické pre daný produkt.

Identifikujte zostavu, na ktorú musí štít pasovať

Zaznamenajte si katalógové číslo turbodúchadla a skutočnú konfiguráciu inštalácie. Široký názov rodiny turbodúchadiel nie je úplnou špecifikáciou kompatibility. V informáciách o projekte je potrebné znázorniť pripojenia turbíny, orientáciu krytu, hardvér ovládača a okolité potrubie.

V prípade projektu výmeny rozlíšte referenčný kryt od komponentu, do ktorého je zapojený. Identifikujte, či je zámerom reprodukovať existujúci diel, upraviť jeho krytie, zmeniť jeho materiál alebo vyvinúť iné upevňovacie usporiadanie. Označte akékoľvek poškodenie alebo deformáciu na referenčnej vzorke, namiesto toho, aby ste každý nameraný prvok považovali za úmyselný.

V prípade novej inštalácie poskytnite najnovšiu revíziu zostavy. Ochranný štít vytvorený okolo staršieho držiaka ovládača alebo polohy výfukového otvoru by nemal byť schválený podľa výkresu, ktorý už nereprezentuje dané zariadenie.

Spoločne vydať výkres dielu a pohľad na inštaláciu

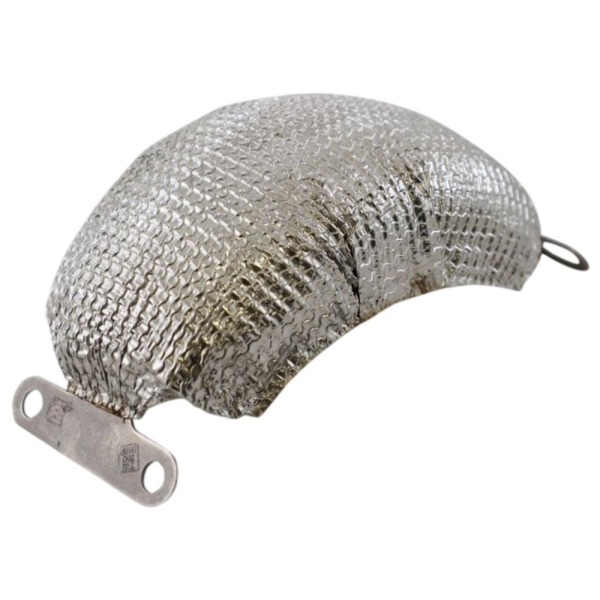

Výkres dielu definuje, čo sa dodáva.Uveďte vytvorený profil, upevňovacie prvky, otvory, stav hrán a materiálovú konštrukciu. Identifikujte, či sú konzoly, dištančné prvky a upevňovacie prvky súčasťou balenia alebo či ich dodal zákazník. V prípade potreby uveďte vlastné referenčné čísla pre zostavené komponenty.

Inštalačný pohľad definuje, kde musí fungovať.Ukážte teleso turbíny, blízke výfukové pripojenia, chránené komponenty a priestor dostupný pre štít. Rez najbližším priblížením môže byť informatívnejší ako niekoľko exteriérových fotografií.

Označte tepelne citlivý komponent, ktorý sa má chrániť, či už ide o ovládač, konektor, hadicu alebo susedný panel. Potom znázornite navrhované pokrytie medzi týmto komponentom a zdrojom tepla. To dáva preskúmaniu návrhu konkrétny cieľ namiesto pokynu pokryť čo najväčšiu časť turbodúchadla.

Taktiež uveďte oblasti, ktoré musia zostať voľné pre pohyb, chladenie, kontrolu a demontáž. Zachovajte obmedzenia výrobcu zariadenia. Prepracovanie štítu by nemalo vyžadovať neschválené nastavenie ovládača ani zmenu kalibrovaných nastavení turbodúchadla.

Odkazujte na montážne prvky, nie na ľubovoľnú hranu škrupiny

Funkčnou otázkou je, či je štít správne umiestnený na zostave. Požiadajte zodpovedného inžiniera, aby definoval referenčné hodnoty kontroly, ktoré odrážajú túto funkciu, ako napríklad schválenú montážnu plochu a umiestňovacie prvky. Uveďte, ktoré rozmery riadia vzťah medzi upevneniami a okolitým plášťom.

Poznámka, že otvory musia zodpovedať vzorke, ponecháva priestor na interpretáciu. Nahraďte ju kontrolovaným výkresom alebo dohodnutým kontrolným prípravkom, ktorý stanovuje polohy otvorov, orientáciu a prijateľnú odchýlku. Ak vzorka zostáva ako referencia, identifikujte ju a zaznamenajte, ako bude umiestnená počas kontroly.

Definujte, či sa každý prvok kontroluje s voľnou časťou, podopretou alebo upevnenou v dohodnutom upínacom prípravku. Tenká tvarovaná škrupina sa môže počas upnutia vtiahnuť do inej polohy. Kontrola by nemala zakryť nesprávny tvar pôsobením nedefinovanej montážnej sily.

Nepriraďujte rovnakú prísnu toleranciu každému povrchu bez zohľadnenia jeho funkcie. Oddeľte presnosť upevnenia, oblasti kritické z hľadiska vôle a nekritické vonkajšie obrysy. Potvrďte uskutočniteľné tolerancie počas kontroly výroby namiesto pridávania všeobecnej požiadavky na presnosť do objednávky.

Urobte rez súčasťou materiálovej špecifikácie

V žiadosti o tepelný štít pre turbo z nehrdzavejúcej ocele sa neuvádza druh, hrúbka plechu, povrchová úprava ani žiadne ďalšie vrstvy. Uveďte tieto požiadavky vo výkrese alebo v prepojenej špecifikácii. Ak materiál nie je stanovený, uveďte prevádzkové podmienky a pred porovnaním cenových ponúk si vyžiadajte navrhovanú konštrukciu.

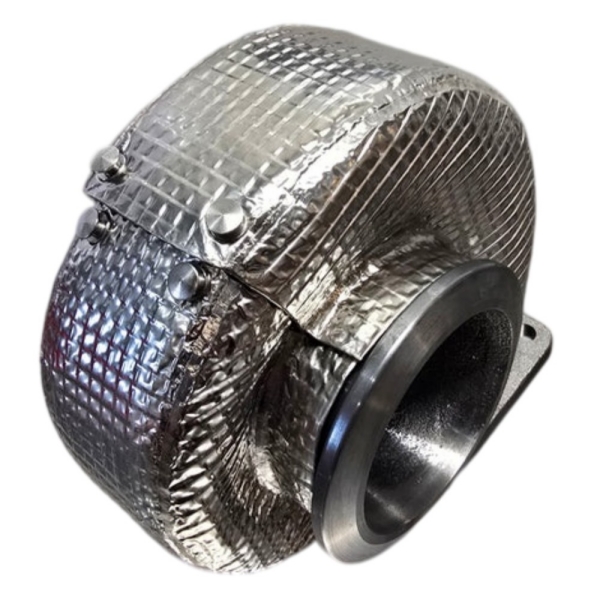

V prípade izolovanej kovovej zostavy uveďte usporiadanie vrstiev, hranice pokrytia, uzavretie hrán a hotový plášť. Určte, či sa uvedená hrúbka vzťahuje na samotný kov alebo na celú zostavu. Neschvaľujte dve cenové ponuky ako rovnocenné, ak jedna obsahuje izolačnú vrstvu a druhá pokrýva iba jeden kovový plášť.

Tepelné požiadavky uchovávajte oddelene od popisov materiálov. Uveďte miesto merania, prevádzkové podmienky a teplotný limit, ktoré sú dôležité pre inštaláciu. Samotné označenie materiálu neurčuje teplotu dosiahnutú chráneným konektorom alebo vonkajšou stranou nainštalovaného tienenia.

Akékoľvek rebrá, korálky, razenie alebo iné tvarovacie prvky by mali tiež patriť k dohodnutému návrhu. Zaznamenajte si, ktoré sú nevyhnutné a kde môže dodávateľ navrhnúť zmeny. Návrh na výrobu by sa mal preskúmať predtým, ako sa stane požiadavkou na výrobu.

Opýtajte sa, čo má prvá vzorka dokázať

Predbežná vzorka vhodnosti a vzorka určená na výrobu odpovedajú na rôzne otázky. Vhodná vzorka môže byť užitočná na kontrolu pokrytia a prístupu, kým sa výrobný postup ešte vyvíja. Mala by byť ako taká identifikovaná vrátane akýchkoľvek rozdielov od navrhovaného výrobného materiálu alebo procesu.

V prípade vzorky určenej na výrobu sa dohodnite, ako presne nástroje, materiál, postupnosť tvarovania a metóda montáže zodpovedajú zamýšľanej dodávke. Nepredpokladajte, že ručne upravená vzorka preukáže opakovateľnosť neskôr lisovaného dielu.

Tvarovanie môže spôsobiť spätný ráz, v dôsledku čoho uvoľnený plech nadobudne iný tvar ako povrch nástroja. Kontrola iba nominálnej geometrie nástroja preto nenahrádza kontrolu hotového dielu. Potvrďte, ktoré merania vzoriek sa budú opakovať na dieloch vyrobených zamýšľaným výrobným postupom.

Toto sú otázky, ktoré je potrebné vyriešiť počas cenovej ponuky. Cenová ponuka nepredpisuje jednu metódu nástrojov pre každý projekt ani nepredpokladá, že konkrétny proces už bol schválený.

Tri samostatné rozhodnutia v zázname o schválení

Prístup k fit a servisu

Zaznamenajte, či vzorka zodpovedá špecifikovanej revízii zostavy, či je umiestnená na schválených montážnych bodoch a či je voľná od susedných častí. Uveďte prístup k upevňovacím prvkom a trasu potrebnú na odstránenie štítu pre servis. Zaznamenajte si všetky manuálne úpravy vykonané počas skúšky; upravená vzorka nie je nezmenenou výrobnou referenciou.

Skontrolujte požadované vôle počas prevádzkového pohybu definovaného konštruktérom zariadenia. Úspešné nasadenie za studena je jednou časťou posúdenia, nie dôkazom výkonu počas prevádzky.

Tepelné a trvanlivé požiadavky

Dohodnite sa, kto vykoná jednotlivé testy, kde sa vykoná a aké výsledky sú potrebné. Definujte prevádzkové zaťaženie, okolité podmienky, prietok vzduchu, trvanie expozície a body merania. Zahrňte aj podmienky po vypnutí, ak sú relevantné z hľadiska tepelných požiadaviek.

Posúďte teplotu chráneného komponentu, nielen stredu tienenia. Pokiaľ ide o požiadavky na odolnosť, uveďte príslušné vibrácie, tepelné cykly alebo environmentálne hodnotenie, namiesto toho, aby ste požadovali nedefinovaný test v náročných podmienkach.

Po bezpečnom vypnutí, ochladení a izolácii nechajte kvalifikovaný personál skontrolovať dohodnuté oblasti, či neobsahujú kontaktné stopy, praskliny, uvoľnené uchytenie alebo trvalé zmeny v uložení. Pred skúškou zaznamenajte limity a metódu kontroly. Neotestovanú charakteristiku nepopisujte ako schválenú.

Vydanie do produkcie

Zaznamenajte schválenú revíziu výkresu, špecifikáciu materiálu, konštrukciu, požiadavky na kontrolu a identifikáciu vzorky. Uveďte všetky odchýlky a osobu alebo organizáciu zodpovednú za ich prijatie.

Schválenie spôsobilosti, schválenie výkonu a uvoľnenie do výroby by sa mali zaznamenávať samostatne.Vzorka môže byť prijatá na posúdenie vhodnosti, aj keď je tepelná skúška otvorená. Udržiavanie týchto rozhodnutí odlišných zabráni tomu, aby sa stručný schvaľovací e-mail interpretoval ako prijatie každej požiadavky.

Vráťte skúšobné zmeny späť do výkresu

Uvažujme hypotetický pokus, v ktorom sa okraj štítu oreže, aby sa dosiahlo pripojenie výfuku, a montážny otvor sa zväčší, aby sa uľahčila montáž. Revidovaná vzorka môže sedieť, ale pôvodný výkres už nepopisuje, čo sa hodnotilo.

Zaznamenajte upravenú hranu, geometriu otvoru a ovplyvnenú vôľu. Skontrolujte, či tieto zmeny ovplyvňujú pokrytie, udržanie alebo výrobný postup. Aktualizujte výkres a identifikujte, či je pred uvoľnením potrebná ďalšia kontrola uloženia alebo výkonu.

Rovnaký prístup kontroly zmien použite aj pri zmene rozloženia turbodúchadla zákazníkom po schválení vzorky. Nový držiak, premiestnený snímač alebo iné výstupné pripojenie by mali viesť k kontrole dotknutých prvkov krytu, nie k predpokladu, že predchádzajúci diel zostáva vhodný.

Pre programy používajúce samostatnýtepelný štít výfukového potrubia, identifikujte hranicu medzi dvoma kovovými komponentmi na montážnom výkrese. Definujte ich individuálne rozsahy dodávok a akékoľvek rozhranie, ktoré si vyžaduje spoločnú kontrolu.

Vyžiadajte si cenovú ponuku na základe definovaného rozsahu schválenia

Prevlastný tepelný štít turbodúchadla, pošlite výkres dielu alebo referenčnú vzorku, informácie o nainštalovanej zostave, tepelné požiadavky a plánované množstvo. Uveďte, či sa žiadosť vzťahuje na predbežnú vzorku na prispôsobenie, vzorky určené na výrobu, opakovanú dodávku alebo všetky tri fázy.

Vyžiadajte si cenovú ponuku, aby ste identifikovali navrhovanú konštrukciu, zahrnutý hardvér, predpokladané nástroje, rozsah kontroly a akékoľvek otvorené technické otázky. V tejto fáze špecifikujte požadované záznamy o materiáloch, rozmerové správy alebo dokumenty o schválení zákazníkom, aby bolo možné potvrdiť ich dostupnosť a rozsah.

BSTFLEX kontroluje požiadavky založené na výkresoch a vzorkách prostredníctvom svojichtepelný štít turbodúchadla s lisovaným povrchom na mieruprodukt. Pre ďalšie tuhé tvarované komponenty si prehliadnitetepelné štíty na lisovanie kovovkategória.

Pošlite výkres tepelného štítu vášho turbodúchadla spoločnosti BSTFLEXs revíziou montáže, množstvom vzorky a požiadavkami na schválenie. Identifikujte potvrdené informácie a detaily, ktoré si ešte vyžadujú inžinierske preskúmanie, aby návrh mohol zodpovedať skutočnému projektu.
