Sprievodca materiálmi nerezového tepelného štítu výfuku (304 vs 321 vs 316 vs 430)

Nerezová oceľ je jedným z najpoužívanejších materiálov na tepelné štíty výfukových plynov pretože ponúka silnú rovnováhu medzi tepelnou odolnosťou, trvanlivosťou, nákladmi a tvárnosťou. Táto príručka vysvetľuje, ako si vybrať správnu triedu nehrdzavejúcej ocele pre vašu aplikáciu (turbo, zvodové potrubie, katalyzátor, zvodové potrubie), ako štruktúra tepelného štítu ovplyvňuje výkon a aké informácie si treba pripraviť pre rýchlu cenovú ponuku od výrobcu originálneho vybavenia.

Spoločnosť BSTFLEX vyrába kompletný sortiment tepelných štítov pre výfukové plyny (tepelné štíty, tvarované panely, reliéfne štíty, bariérové rohože, manžety, pásky, turbodesky a ďalšie). Ak potrebujete hotové riešenie alebo zákazkovú zostavu, začnite tu: Preskúmajte sériu tepelných štítov výfukových plynov .

1) Kde sa používajú nerezové tepelné štíty na výfuk

Nerezové tepelné štíty sa bežne používajú všade tam, kde je potrebné znížiť sálavé teplo pred komponentmi výfuku a chráňte blízke vedenie, hadice, senzory, plastové diely a panely karosérie. Medzi typické tepelné zóny patria:

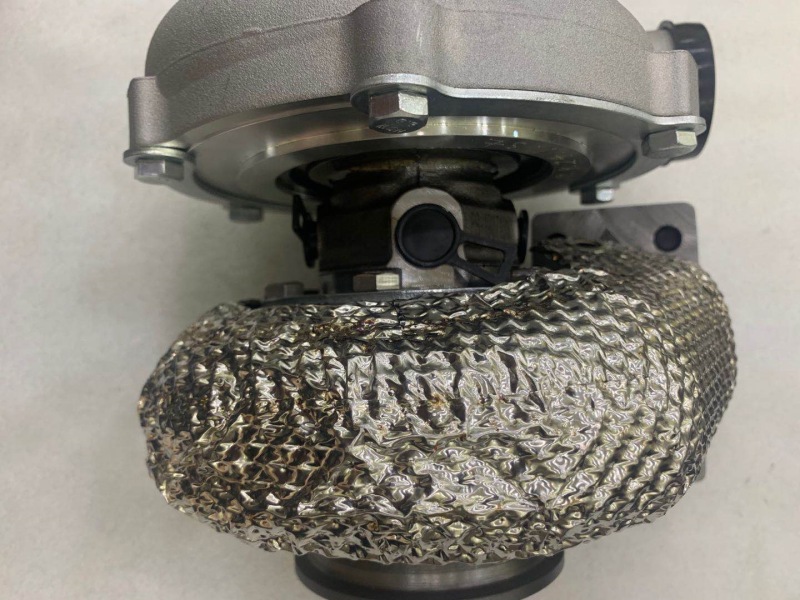

• Horúca strana turbodúchadla vysoké sálavé teplo + tepelné cykly
• Zvodové potrubie : tesné balenie, stabilná teplota počas prevádzky
• Katalyzátor : dlhodobé tepelné vystavenie a vysoká povrchová teplota
• Výfukové potrubie časté cykly zahrievania/chladenia a vibrácie
• Riadenie tepla pod karosériou podlaha, tunel, ochrana palivového/brzdového potrubia

2) Čo skutočne znižuje teplo: Vzduchová medzera, povrchový dizajn a viacvrstvové konštrukcie

Vzduchová medzera (najdôležitejšia pre sálavé teplo)

Pre reguláciu sálavého tepla, vytvorenie a udržanie stabilného vzduchová medzera Vzdialenosť medzi zdrojom tepla a štítom je často najväčším faktorom ovplyvňujúcim výkon. Dištančné prvky, konzoly alebo reliéfne vzory pomáhajú udržiavať medzeru konzistentnú aj pri vibráciách.

Reliéfne / jamkovité panely

Razenie zvyšuje tuhosť a pomáha predchádzať zrúteniu panelu do horúceho komponentu. Môže tiež znížiť bzučanie/hrkotanie a zlepšiť odolnosť rozložením vibračného zaťaženia.

Jednovrstvové vs. viacvrstvové (s izolačnou podložkou) tepelné štíty

Jediný nerezový plech dokáže odrážať a blokovať sálavé teplo. Pre náročnejšie zóny je vhodný viacvrstvový tepelný štít (nerezový obklad + izolačné jadro + voliteľná podložka) môže ďalej znížiť prenos tepla tam, kde to priestor dovoľuje.

3) Výber triedy nehrdzavejúcej ocele (logika rozhodovania kupujúceho)

Výber nehrdzavejúcej ocele sa týka hlavne teplotná závažnosť , tepelné cyklovanie , korózne prostredie (posypová soľ, morská soľ, chemikálie) a požadovaná tvárnosť pre lisované alebo tvarované štíty.

Ak vaša aplikácia pravidelne prekračuje typické limity nerezového štítu, zvážte niklové zliatiny (napr. zliatina 625) pre najnáročnejšie tepelné zóny turba/zvodového potrubia: Tepelný štít zo zliatiny 625 (Inconel 625) .

4) Formy produktov z nehrdzavejúcej ocele s tepelným štítom (z akých zdrojov)

• Tepelné štíty / bariérové fólie ploché plechy alebo vzory rezané na mieru
• Tvarované / lisované panely : štíty vyrobené tak, aby zodpovedali konzolám a montážnej geometrii
• Reliéfne panely dlahnuté vzory pre tuhosť a stabilitu vzduchovej medzery
• Bariéry s izolačnou podložkou : nerezový povrch + izolačné jadro pre vyššiu tepelnú redukciu
• Tepelné štíty / obaly / pásky ochranné riešenia pre potrubia, hadice alebo lokalizované zóny

5) Kontrolný zoznam kupujúceho: Čo poslať pre rýchlu cenovú ponuku

• Miesto použitia: turbo / zvodové potrubie / katalyzátor / zvodové potrubie / podvozok
• Dostupný priestor a montážne obmedzenia (fotografie sú prijateľné)
• Rozmery cieľovej chránenej oblasti a preferované pokrytie
• Preferovaná konštrukcia: plech / tvarovaný panel / reliéf / viacvrstvová s izolačnou podložkou
• Cieľové množstvo a fáza projektu (prototyp alebo hromadná výroba)
• Výkresy/CAD (ak sú k dispozícii) a poznámky k teplote pri inštalácii (ak sú k dispozícii)

Kontaktujte BSTFLEX (Pošlite výkres pre cenovú ponuku)

Často kladené otázky

Ktorá trieda nehrdzavejúcej ocele je najlepšia na tepelný štít výfuku?

Pre mnohé aplikácie výfuku je oceľ 304 cenovo výhodnou voľbou. Pre vyššie zahrievanie a tepelné cykly (najmä v blízkosti turba/downpipe) sa bežne volí oceľ 321. Ak je prioritou odolnosť voči korózii (posypová soľ alebo vystavenie morskej vode), môže byť vhodnejšia oceľ 316.

Zlepšuje razenie výkon tepelného tienenia?

Razenie predovšetkým zlepšuje tuhosť a pomáha udržiavať vzduchovú medzeru pri vibráciách. Keďže stabilná vzduchová medzera je rozhodujúca pre reguláciu sálavého tepla, razené vzory môžu zlepšiť výkon a odolnosť v reálnom svete.

Jednovrstvový verzus tepelný štít s izolačnou vrstvou: ako si vybrať?

Jednovrstvové nerezové štíty fungujú dobre, keď je priestor obmedzený a úroveň tepla je stredná. Viacvrstvové štíty s izolačnou podložkou sa používajú, keď potrebujete vyššiu redukciu tepla a máte dostatok priestoru na pridanie izolačného jadra.

Aké informácie potrebujete na cenovú ponuku na nerezový tepelný štít?

Zdieľajte miesto aplikácie, rozmery, preferovaný druh nehrdzavejúcej ocele (ak je uvedený), cieľové množstvo a všetky výkresy/fotografie. Ak máte údaje o teplote alebo cieľovú teplotu povrchu, priložte ich pre rýchlejšie odporúčania materiálov a konštrukcií.
