Spoločnosť BSTFLEX vyrába lisované tepelné štíty turbodúchadiel pre horúcu stranu automobilových a priemyselných turbodúchadiel. Každý kovový štít je vytvorený okolo dostupného priestoru, montážnych bodov a komponentov, ktoré potrebujú ochranu. Pošlite nám výkres, vzorku alebo montážne fotografie, aby sme mohli posúdiť tvar, materiál a spôsob upevnenia pre váš projekt.

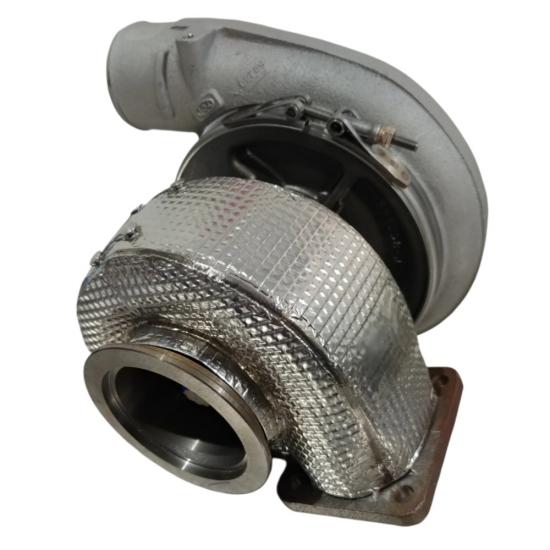

Kovový štít tvarovaný pre inštaláciu turba
Turbodúchadlo sa nachádza v blízkosti hadíc, kabeláže, senzorov a panelov karosérie. Pevný štít vytvára definovanú bariéru medzi týmito časťami a telesom turbíny alebo blízkymi výfukovými komponentmi. Jeho výkon závisí od nainštalovanej geometrie vrátane krytia, vôle, prúdenia vzduchu a spôsobu, akým môže teplo prechádzať cez montážne body.
Vieme vyvinúť lisovaný profil s tvarovanými rebrami alebo reliéfnymi oblasťami tam, kde dizajn vyžaduje dodatočnú tuhosť. Otvory a tvary hrán je možné naplánovať okolo vstupu a výstupu turbíny, kovania wastegate, ovládačov, senzorov a servisného prístupu. Konečný dizajn musí tiež ponechať priestor pre tepelnú rozťažnosť a zabrániť kontaktu s pohyblivými alebo teplo citlivými časťami.
Možnosti konštrukcie pre projekty OEM
| Dizajnový predmet | Možnosti projektu, ktoré treba definovať |
|---|---|
| Kov | Nerezová oceľ je bežným východiskovým bodom pre štít nucho na strane turbíny. Ostatné kovy sa posudzujú z hľadiska skutočného umiestnenia, vystavenia teplote, koróznych podmienok a požiadaviek na tvárnenie. |
| Štruktúra | Tvarovaná jediná kovová škrupina alebo izolovaná kovová zostava, ak si to tepelný cieľ a dostupný priestor vyžadujú. Vrstvená konštrukcia sa dohodne pre konkrétny projekt. |
| Tvar | Razené kontúry, lokálna razba, korálky, záhyby, výrezy a úpravy hrán na základe výkresu a nástrojového plánu. |
| Príloha | Montážne otvory, konzoly alebo iné špecifikované upevňovacie prvky; umiestnenie a spôsob montáže sa kontrolujú oproti skutočnej inštalácii turbodúchadla. |
| Dodávka | Požiadavky na prototyp a opakovanú výrobu, kontrolné body a balenie dohodnuté počas cenovej ponuky. |
Druh materiálu, hrúbka plechu, izolácia, tolerancie a teplotné vlastnosti sú špecifikované v závislosti od aplikácie. Samotný druh kovu alebo testovacia teplota neurčujú teplotu dosiahnutú na chránenej strane inštalovaného tienenia.
Kde sa dá štít použiť
- Kryt turbíny turbodúchadla a priľahlé komponenty na horúcej strane
- Motorové priestory s obmedzeným priestorom okolo hadíc, káblov alebo senzorov
- Výfukový otvor turba a blízke panely karosérie alebo vybavenia
- OEM zostavy motorov, programy výmeny a inštalácie turbodúchadiel na mieru
Od vzorky k výrobnému dielu
Pri novom diele najprv skontrolujeme zdroj tepla, chránené diely a priestor dostupný pre kovový štít. Potom skontrolujeme výkres alebo vzorku z hľadiska tvarovania, montáže, bezpečnosti hrán a opakovateľnej kontroly. Pred schválením výrobnej špecifikácie by sa malo v skutočnej zostave zákazníka skontrolovať uloženie prototypu a tepelné vlastnosti.
Ak projekt vyžaduje aj štít výfukového potrubia, pozrite si našetepelný štít výfukového potrubia. Informácie o tvárnom kovovom východiskovom materiáli nájdete vreliéfny tepelný štít z nehrdzavejúcej ocelePrehliadajtetepelné štíty na lisovanie kovovrozsah pre ostatné tvarované komponenty.
Čo zahrnúť do vašej žiadosti o cenovú ponuku (RFQ)
Prosím, pošlite 2D výkres alebo 3D model, ak je k dispozícii, rozloženie turbodúchadla a výfuku, požadované krytie, miesta montáže, minimálne vzdialenosti, očakávané tepelné podmienky, vystavenie prostrediu, cieľové množstvo a akékoľvek požiadavky na testovanie alebo kontrolu. Fotografie inštalovanej oblasti a existujúceho dielu sú užitočné, ak nie je k dispozícii výkres. Preskúmame informácie a navrhneme ďalší krok odberu vzoriek.
Často kladené otázky
Je to ten istý produkt ako turbo deka?
Nie. Táto stránka sa zaoberá pevným, tvarovaným kovovým tepelným štítom s definovaným montážnym usporiadaním. Turbodeka je flexibilný izolačný kryt umiestnený okolo telesa turbíny. Voľba závisí od rozloženia zostavy a tepelného cieľa.
Môžete vyrobiť štít z existujúcej vzorky?
Áno. Pošlite vzorku alebo jasné fotografie s rozmermi, montážnymi detailmi a zamýšľaným použitím. Výkres alebo 3D model pomáha potvrdiť kritické body uloženia pred výrobou nástrojov a odberom vzoriek.
Akú teplotu dokáže štít odolať?
Neexistuje jednotné hodnotenie pre každý tepelný štít lisovaného turbodúchadla. Výsledok ovplyvňuje druh kovu, konštrukcia, vzdialenosť od zdroja tepla, prúdenie vzduchu a pracovný cyklus. Zdieľajte prevádzkové podmienky a cieľovú teplotu chránenej strany, aby bolo možné vyhodnotiť návrh.
