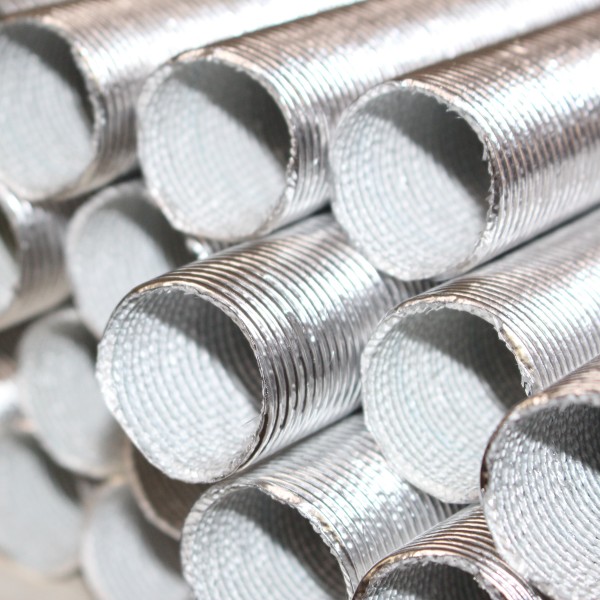

Automobilová hadica odhmlievacieho potrubia privádza ohriaty, ochladený alebo čerstvý vzduch cez ventilačný systém pod prístrojovou doskou smerom k vývodom odmrazovača čelného skla a prieduchom kabíny. Pri rekonštrukcii, prestavbe alebo montáži vozidla musí náhradná hadica dokázať viac než len pasovať medzi dva otvory: po vytvarovaní trasy musí zachovať priechodnosť vzduchu a zastať pripojená v obmedzenom priestore za prístrojovou doskou.
Zákazníci môžu tento diel nazývať hadica odmrazovača, hadica potrubia kúrenia auta, potrubie kúrenia pod prístrojovou doskou, hadica výduchu kúrenia alebo flexibilné automobilové potrubie HVAC. Názvy sa prekrývajú, ale správna špecifikácia pre nákup stále závisí od trasy vzduchu, pripojovacích konektorov, prostredia a požadovanej štruktúry steny.
Táto príručka sa zameriava na distribúciu vzduchu v kabíne vozidla. Pojmy hadica ohrievača nasávania, výfukové potrubie nezávislého kúrenia a potrubie odmrazovača nepoužíva zameniteľne.
Kam patrí hadica odmrazovacieho potrubia vo vozidle?
V typickom systéme núteného vykurovania a vetrania prúdi vzduch cez teleso kúrenia alebo HVAC a je smerovaný klapkami a priechodmi k čelnému sklu, bočným odmrazovačom okien, vývodom v priestore pre nohy alebo k výduchom v kabíne. V závislosti od konštrukcie spája flexibilné potrubie dve pevné časti alebo prepojuje teleso distribúcie vzduchu s výduchom.
Opotrebovaná alebo sploštená hadica môže ovplyvniť prívod vzduchu na určené miesto. Slabé odmrazovanie čelného skla však môže byť spôsobené aj zablokovaným prívodom, zlyhaním smerovej klapky, poruchou ventilátora alebo inou prekážkou v systéme HVAC. Predtým, ako problém s odmrazovaním pripíšete materiálu potrubia, skontrolujte celý systém.
Náhrada pod prístrojovou doskou
Kupujúci zvyčajne potrebuje hadicu, ktorá pasuje na existujúce hrdlá výduchov, kopíruje pôvodnú trasu a dá sa nainštalovať bez demontáže väčšieho množstva obloženia, než je nutné. Geometria konektorov a konečná dĺžka rezu sú kľúčové.
OEM ventilácia kabíny
Kupujúci potrebuje zdokumentovanú konštrukciu potrubia, schválené výkresy, konzistentnú tvarovanú geometriu a opakovateľnú montáž. Súlad materiálov a výrobná kontrola sa stávajú súčasťou špecifikácie.
Hadica odmrazovača nie je hadicou ohrievača nasávania motora
Tieto dva produkty môžu vyzerať podobne, najmä na starších vozidlách. Ich vzduchové okruhy nie sú rovnaké. Hadica predohrevu vzduchu karburátora zvyčajne privádza teplejší nasávaný vzduch z oblasti tepelného štítu zberného výfukového potrubia smerom k čističu vzduchu. Odmrazovacie potrubie distribuuje vetrací vzduch v priestore pre cestujúcich smerom k oknu alebo vývodu v kabíne.
Rozdiel je dôležitý pri výbere steny. BSTFLEX PAP Paper Aluminum Air Duct je opísaný pre vnútornú ventiláciu vozidla vrátane prívodu čerstvého vzduchu do vykurovacích a klimatizačných systémov. Toto vyhlásenie by sa nemalo chápať ako schválenie pre vedenie v odkrytom priestore motora, pre prevádzku s výfukovými plynmi alebo pre vonkajšie inštalácie.
Zistite, ktorý povrch smeruje k vzduchu

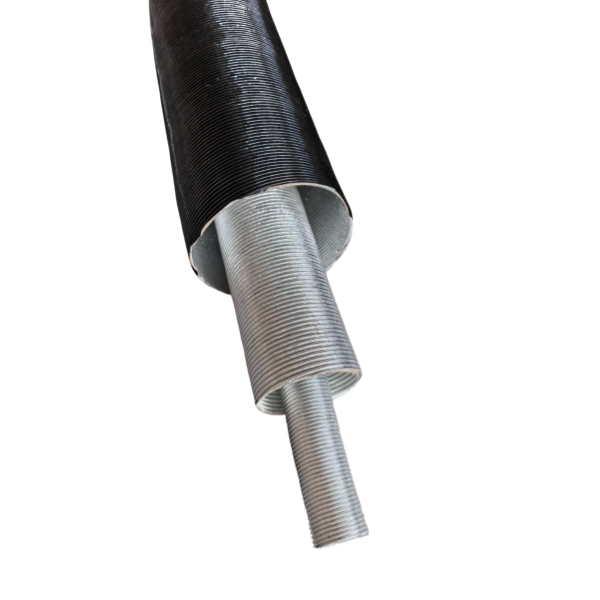

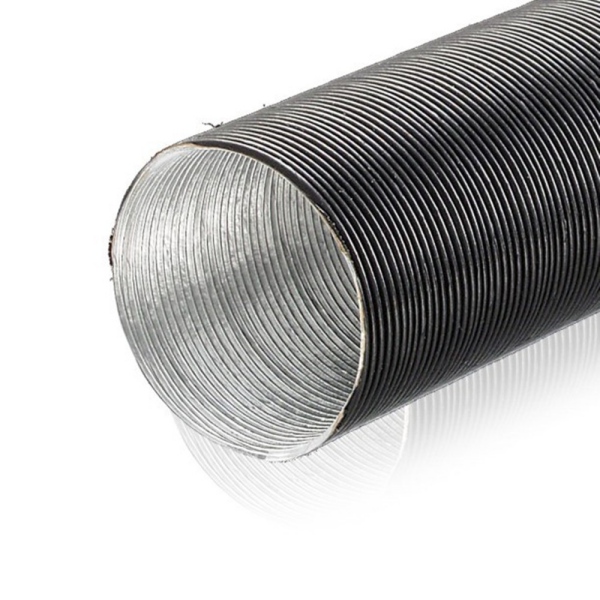

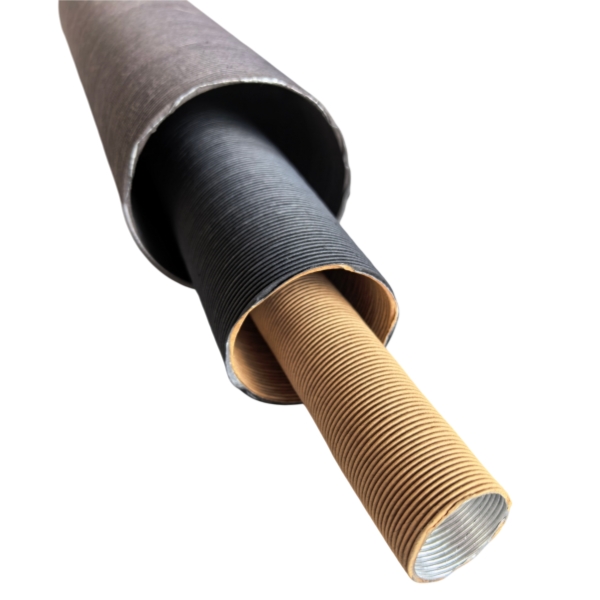

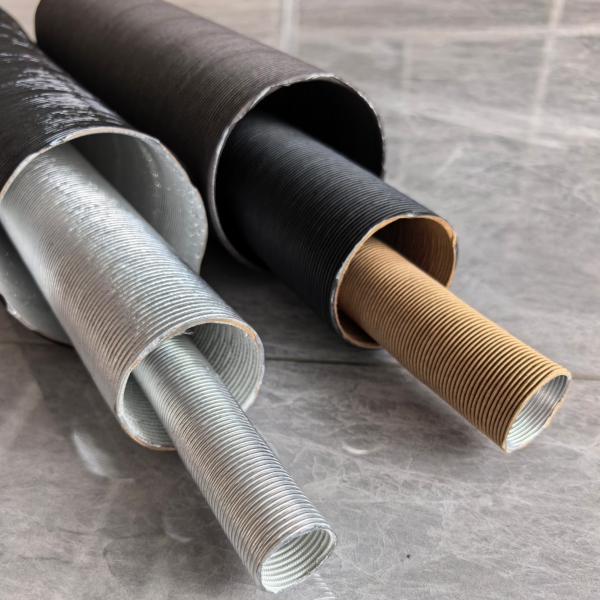

Dva relevantné produkty BSTFLEX majú rôzne sledy vrstiev steny. PAK Flexible Air Duct Hose má vo vnútri kraftový papier, uprostred hliníkovú fóliu a na vonkajšej strane čiernu PVC fóliu. Produkt PAP má papier na oboch stranách hliníkovej vrstvy. Žiadosť o čierne potrubie teda môže naznačovať inú konštrukciu, a nie len inú farbu.
| Konštrukcja | Poradie vrstiev, zvnútra von | Čo by mal kupujúci potvrdiť |
|---|---|---|
| PAK | Kraftový papier / hliníková fólia / čierna PVC fólia | Či špecifikovaný vnútorný papierový povrch a vonkajšia fólia zodpovedajú schválenej zostave HVAC vrátane teploty a akýchkoľvek požiadaviek na materiály v kabíne. |
| PAP | Papier / hliníková fólia / papier | Či pôvodná zostava vyžaduje papier na oboch stranách a či zamýšľaná inštalácia zostáva v rámci zdokumentovaného rozsahu použitia v interiéri. |
| APK | Hliník / papier / plastová fólia | Či je skutočne potrebný hliníkový vnútorný povrch; nezamieňajte APK za PAK len preto, že sú si tieto slová podobné. |
Zodpovedajúce Teplovzdušné potrubie APK predstavuje samostatnú konštrukciu. Nie je dôvod nahrádzať jednu sekvenciu steny inou bez skontrolovania inštalácie a špecifikácie materiálu od zákazníka.
Pred výberom vnútorného priemeru hadice zmerajte hrdlo ventilačného otvoru
Výstup odmrazovača alebo konektor HVAC má často vonkajšie hrdlo, na ktoré sa hadica nasadzuje. Jeho vonkajší rozmer môže určovať požadovaný vnútorný priemer hadice. Ak sa však používa iná spojka alebo spôsob zasunutia, tento predpoklad nemusí platiť. Pred rozhodnutím o veľkosti si zaznamenajte spôsob pripojenia hadice.
- Identifikujte oba konce. Zmerajte pripojenie ventilátora alebo rozvodnej skrine a cieľový ventilačný otvor nezávisle od seba. Nemusia mať rovnaké veľkosti hrdla.
- Zaznamenajte typ pripojenia. Uveďte, či potrubie pasuje na hrdlo, zasadá do výrezu alebo sa pripája cez adaptér.
- Skontrolujte oválne a kužeľové časti. Poznamenajte si hlavné a vedľajšie rozmery a akúkoľvek neokrúhlu spájanú geometriu.
- Zmerajte trasu vedenia. Zahrňte zakrivenia a dĺžku potrebnú na oboch koncoch pre bezpečné zaistenie; vzdialenosť po priamke môže byť zavádzajúca.
- Skontrolujte okolitú vôľu. Uistite sa, že potrubie nebude stlačené prístrojovou doskou, káblovými konzolami, ovládacími kábylmi ani blízkou ostrou hranou.
Po namontovaní skúšobného kusa sa uistite, že jeho vnútorný otvor zostáva v najtesnejšom ohybe akceptovateľný. Nespoliehajte sa len na nominálny vnútorný priemer hadice na preukázanie toho, že inštalácia zabezpečí požadované prúdenie vzduchu.
Prečo výsledky vyhľadávania zobrazujú palcové aj metrické veľkosti
Kupujúci klasických vozidiel a náhradných dielov často vyhľadávajú podľa palcových rozmerov, ako napríklad 1-1/2-palcová, 2-palcová, 2-1/4-palcová alebo 2-1/2-palcová hadica odmrazovača. Iní kupujúci používajú milimetre. Tieto termíny sú užitočné na identifikáciu existujúceho konektora alebo náhrady, nie sú však univerzálnou tabuľkou veľkostí pre každé vozidlo alebo skladovú položku BSTFLEX.
Pri dopyte OEM uveďte požadovaný skutočný vnútorný priemer v milimetroch, toleranciu, podrobnosti o konektore a akékoľvek pôvodné označenie v palcoch. Ak dodávateľ navrhne nominálny ekvivalent, schváľte namontovanú vzorku a neakceptujte len samotný zaokrúhlený prepočet.
Umiestnenie pod prístrojovou doskou nie je len o priemere
| Problém s inštaláciou | Čo skontrolovať | Navrhovaný dôkaz o akceptácii |
|---|---|---|
| Hadica sa v ohybe zalomí | Dostupný polomer, správanie steny a umiestnenie pevných konzol | Fotografia nainštalovanej trasy a kontrola otvorenia v najtesnejšom ohybe |
| Hadica sa zošmykuje z ventilačného otvoru | Dĺžka zasunutia, stav konca a schválený spôsob zaistenia | Montážna skúška s použitím tvaroviek reprezentatívnych pre výrobu |
| Výstup čelného skla dostáva málo vzduchu | Tvar potrubia, spoje a širší rozvodný systém HVAC | Porovnanie prietoku vzduchu alebo tlakovej straty pri dohodnutých prevádzkových podmienkach |
| Hadica sa trela o susedné diely | Polohy podpier, pohyb a kontakt na nainštalovanej trase | Posúdenie vôle a kontrola po dohodnutom teste životnosti |
| Náhrada dorazila v nesprávnej dĺžke | Uvoľnený, natiahnutý alebo stlačený stav merania | Schválený výkres reznej dĺžky a stav balenia |
Pre výmenu hadice sú fotografie starého komponentu užitočné, ale pôvodný diel mohol byť počas rokov prevádzky natiahnutý, narezaný alebo zdeformovaný. Ak je to možné, porovnajte ho s lícujúcimi spojkami vozidla a schváleným montážnym výkresom.
Používajte materiálové požiadavky špecifické pre kabínu
Interiéry vozidiel môžu klásť požiadavky na horľavosť, zápach, emisie, tepelné starnutie a iné parametre. Správny štandard závisí od trhu a skutočnej polohy komponentu. Ak sa uplatňuje požiadavka na horľavosť pre automobilový priemysel, ako je napríklad FMVSS 302, vyžiadajte si príslušné dôkazy pre navrhovanú konštrukciu; nepredpokladajte, že všetky hliníkovo-papierové alebo PVC-omotané kanály boli testované alebo schválené.
Podobne neaplikujte teplotnú odolnosť z inej hadice kúrenia, ani nepovažujte hliníkovú strednú vrstvu za dôkaz, že celý laminát je vhodný pre horúci povrch. Papier, fólia a všetky spojovacie materiály sa musia posudzovať v kontexte finálnej steny a inštalácie.
Inžinierska hranica: Flexibilné potrubie odmrazovača je komponent na vedenie vzduchu. Nie je to palivová hadica, hadica chladiacej kvapaliny pod tlakom, kryt brzdového potrubia ani výfukové potrubie spaľovania len preto, že súvisiace materiály sa nachádzajú niekde v katalógu tepelnej ochrany.
Schválenie vzorky pre hadicu výduchu kúrenia OEM
Pri opakovanej výrobe požiadajte o vzorku, ktorá reprezentuje navrhovanú konštrukciu steny a podmienky montáže. Praktický záznam o schválení by mal pokrývať nasledujúce body:
- Totožnosť materiálu: PAK, PAP alebo iná schválená konštrukcia so správnou sekvenciou vrstiev zvnútra von.
- Hotové rozmery: vnútorný priemer, vonkajší obrys, dĺžka a dohodnuté rozmerové tolerancie.
- Kvalita rezaného konca: žiadny neprijateľný uvoľnený materiál, delaminácia alebo ostré výčnelky na konektoroch.
- Inštalovaná geometria: adekvátne otvorenie po vedení palubnou doskou a žiadna kolízia s okolitými komponentmi.
- Integrita spojenia: schválená metóda zaistenia drží hadicu bez poškodenia jej steny.
- Výkon distribúcie vzduchu: výsledky akéhokoľvek požadovaného testovania prietoku alebo tlakovej straty na špecifikovanej zostave.
- Požadovaný dôkaz o materiáli kabíny: platná testovacia dokumentácia pre presnú konštrukciu, nie nesúvisiaci produkt.
- Dodacia podmienka: zabalené kusy si po vybalení a inštalácii zachovávajú prijateľný tvar a konce.
Pred hodnotením sa dohodnite na testovacích metódach a kritériách úspešnosti. Vizuálne úhľadná hadica sama osebe dokazuje prúdenie vzduchu, odolnosť ani zhodu.
Dve nákupné scenáre
Repasovanie HVAC pre klasické autá
Prioritou je zvyčajne reprodukcia lícovania a vedenia zhoršenej hadice odmrazovača. Dodajte merania lícujúcich konektorov, fotografie pod palubnou doskou a popis pôvodnej steny. Vyhnite sa tvrdeniu o univerzálnej vhodnosti pre vozidlo, pokiaľ to nebolo preukázané.
Program OEM vozidiel alebo zariadení
Prioritou je opakovateľnosť. Pred schválením výrobnej dodávky definujte konštrukčný kód, podmienky merania, trasu inštalácie, materiálové dôkazy, spôsob balenia a požiadavky na riadenie zmien.
Čo poslať pri žiadosti o cenovú ponuku
Navrhované informácie pre dopyt (RFQ): aplikácia (odmrazovač čelného skla, výduch v kabíne alebo vývod kúrenia); vnútorný priemer a tolerancia; výkresy alebo fotografie pripojenia; celková dĺžka a podmienky merania; preferovaná konštrukcia PAK alebo PAP; rozsah prevádzkových teplôt; požadovaná povrchová úprava; relevantné požiadavky na materiály v kabíne; ročné množstvo; množstvo vzoriek a spôsob balenia.
Ak pôvodné potrubie nie je k dispozícii, dodajte obrázky oboch hrdiel konektorov a dostupnú trasu. Ak sa navrhuje alternatívna konštrukcia vrstiev, označiť ju ako náhradu na technické posúdenie namiesto garantovanej náhrady typu kus za kus.
Súvisiace produkty BSTFLEX
Pre čierne plastové potrubie s papierovou vložkou si pozrite PAK Flexible Air Duct Hose. Pre konštrukciu papier/hliník/papier určenú na vhodné vetranie interiéru si pozrite PAP Paper Aluminum Air Duct. Ďalšie formy potrubia a tepelnej ochrany sú uvedené pod Aluminizovaná tepelne ochranná trubica a potrubie na teplý vzduch.
Vyžiadajte si vlastnú hadicu automobilového odmrazovacieho potrubia
BSTFLEX podporuje dopyty na potrubia pre zostavy vedenia vzduchu v automobiloch na základe vzoriek a výkresov. Pošlite rozmery konektora, zamýšľané umiestnenie v kabíne, požadovanú štruktúru steny a nákupné množstvo. Navrhovaný materiál a výrobná špecifikácia sa potom môžu posúdiť vzhľadom na vaše požiadavky na schválenie.
FAQ: Hadica automobilového odmrazovacieho a vykurovacieho potrubia
Čo je hadica odmrazovacieho potrubia?
Je to flexibilný priechod vzduchu, ktorý privádza vetranie alebo ohriaty vzduch cez systém HVAC vozidla smerom k vývodom odmrazovania čelného skla alebo iným prieduchom v kabíne.
Je hadica odmrazovania auta to isté ako hadica stúpacieho potrubia tepla karburátora?
Nie. Hadica odmrazovania distribuje vzduch v kabíne, zvyčajne za prístrojovou doskou. Hadica stúpacieho potrubia tepla karburátora privádza predhriaty nasávaný vzduch z oblasti ohrievača motora smerom k čističu vzduchu v príslušných starších motoroch.
Aký je rozdiel medzi potrubím PAK a PAP?
Pre spomínané produkty BSTFLEX má PAK vo vnútri kraftový papier, uprostred hliník a na vonkajšej strane čiernu PVC fóliu. PAP má papier na vnútornej aj vonkajšej strane hliníkovej vrstvy. Tieto konštrukcie by sa nemali nahrádzať bez posúdenia aplikácie.
Ako si mám vybrať správny priemer potrubia kúrenia pod prístrojovou doskou?
Zmerajte geometriu ladiaceho konektora a potvrďte, či hadica pasuje cez pripojenie alebo doň. Potom skontrolujte osadenú vzorku pozdĺž navrhnutej trasy vrátane všetkých oválnych hrdiel a tesných ohybov.
Sú všetky flexibilné vzduchové potrubia schválené pre interiéry vozidiel?
Nie. Požiadavky na materiál a výkon závisia od vozidla, trhu a inštalácie. Vyžiadajte si príslušné dôkazy pre presnú konštrukciu potrubia vrátane akýchkoľvek požadovaných testov horľavosti.
