Tvarované tepelné štíty rezané na výsekovom lise: výkresy, tolerancie a dodávky OEM

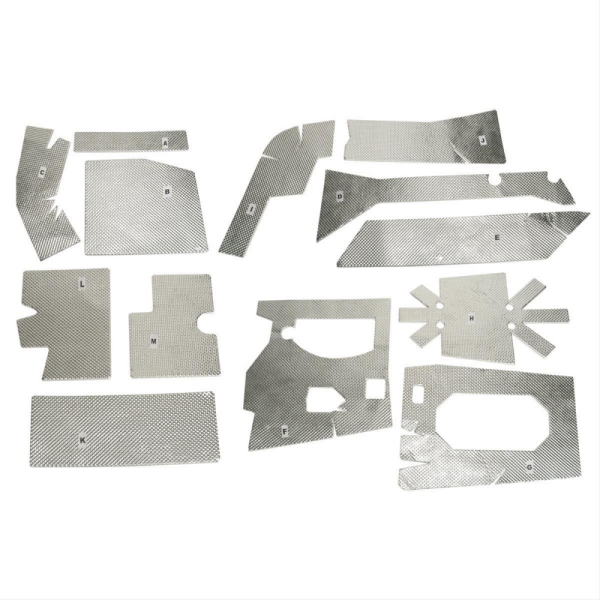

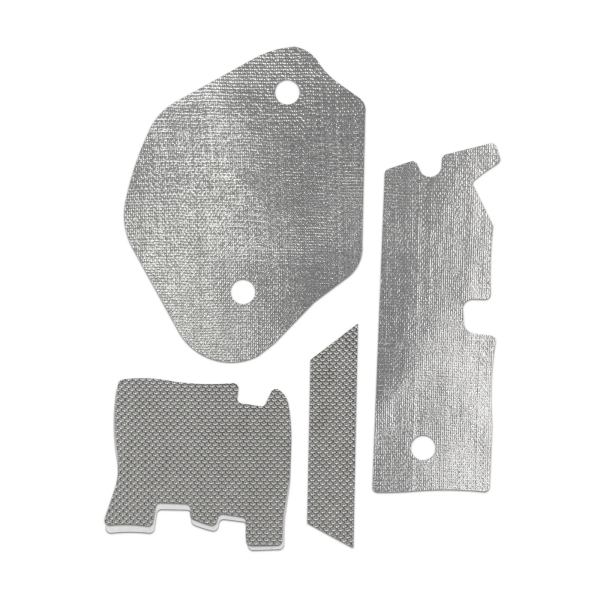

Tvarové tepelné štíty strihané na mieru sú reflexné fólie alebo izolačné kompozity narezané na definovaný obrys, vrátane otvorov, drážok a výrezov potrebných pre konkrétnu zostavu. Namiesto dodania obdĺžnikovej fólie, ktorú treba upravovať na výrobnej linke, kupujúci špecifikuje hotový diel, ktorý možno skontrolovať podľa výkresu.

Obrys je len jednou časťou tejto špecifikácie. Je potrebné dohodnúť konštrukciu materiálu, hrúbku, orientáciu reflexnej strany, upevnenie a rozmerovú akceptáciu. Presne umiestnený otvor nedokáže vykompenzovať nevhodné lepidlo, rovnako ako správny materiál nedokáže nahradiť nesprávne umiestnený výrez.

BSTFLEX dodáva tvarovo vysekávané tepelno-reflexné rohože pre automobilovú a priemyselnú tepelnú ochranu. Táto príručka vysvetľuje, ako premeniť požiadavku na inštaláciu na výkresovú a nákupnú špecifikáciu pre diely tepelných štítov na mieru.

Kedy objednať hotový diel namiesto plátu

Vysekávané diely sa oplatí zvážiť vtedy, keď sa rovnaký vzor pokrytia používa opakovane, keď sa montážne otvory musia zhodovať so zostavou alebo keď dochádza k orezávaniu okolo okolitých komponentov pri každej inštalácii. Typické požiadavky zahŕňajú bariéry pod krytom motora, prepážkové panely, lokálne záplaty tepelných štítov a vložky pre kryty priemyselných zariadení.

Pre počiatočnú štúdiu rozvrhnutia môže byť obdĺžnikový polotovar stále užitočný. Akonáhle je geometria stabilná, porovnajte náklady na spracovaný diel s kompletným procesom vo vlastnej réžii: manipulácia s materiálom, označovanie, rezanie, odstraňovanie odpadu a kontrola výsledku. Vysekávanie by malo vyriešiť definovaný problém so zostavou, a nie len pridávať proces k jednorazovému plátu.

Tento článok sa týka komponentov z flexibilných plátov a rohoží. Plochý vysekávaný polotovar sa líši od tvarovaného kovového štítu alebo zmontovaného trojrozmerného krytu. Pred vyžiadaním cenovej ponuky určite, aký stav hotového dielu sa vyžaduje.

Výber konštrukcie pred dokončením vzoru rezu

Výber materiálu určuje, čo sa bude rezať, s čím sa bude manipulovať a čo sa bude spájať. Špecifikujte reflexný povrch, izolačný podklad, prípadnú medzivrstvovú väzbu a montážne lepidlo, ak sa používa. Zahrňte dostupnú montážnu hrúbku namiesto nezávislého výberu každej vrstvy a následnej kontroly lícovania.

Toto sú počiatočné konštrukcie na posúdenie. Realizovateľnosť rezania, podrobnosti o podklade a špecifikácia hotového dielu sú potvrdené pre zvolený materiál. Širšie ponuka materiálov tepelných bariérposkytuje dodatočné možnosti plátov a rohoží.

Čo by mal výkres tepelného štítu obsahovať?

Poskytnite kótovaný výkres s jednotkami, číslom dielu a revíziou. Identifikujte, či pohľad ukazuje reflexnú stranu alebo lepiacu stranu. Symetrický vonkajší obrys môže stále obsahovať posunutý otvor alebo detail asymetrického podkladu, preto by orientácia mala byť jednoznačná.

Umiestnite dôležité prvky od definovaných referenčných hrán, osí alebo montážnych bodov. Tieto referencie poskytujú dodávateľovi a prichádzajúcemu kontrolórovi spoločný základ na kontrolu dielu. Ak výkres sprevádza digitálny rezací profil, uveďte, ktorý dokument kontroluje rozmery, a vyriešte nerovnalosti pred odberom vzoriek.

Fotografia alebo fyzická vzorka môžu pomôcť určiť usporiadanie, ale nemali by ticho nahrádzať chýbajúce rozmery. Pri náhradnom diele identifikujte opotrebované, natiahnuté alebo poškodené prvky, ktoré by sa nemali kopírovať. Pred uvoľnením do výroby sa dohodnite na kontrolovanom výkrese.

Nastavenie tolerancií podľa funkcie

Montážny otvor, prístupový otvor a voľná krycia hrana nemusia mať nevyhnutne rovnakú rozmerovú toleranciu. Označte prvky, ktoré určujú lícovanie pri montáži, a vysvetlite, čo umiestňujú. Vyhnite sa uplatňovaniu zbytočne prísnej všeobecnej tolerancie na každú hranu a zároveň nechajte polohu dôležitého otvoru nedefinovanú.

Neexistuje žiadna jediná tolerancia vhodná pre každý vysekávaný materiál tepelného štítu. Skontrolujte požadované limity vzhľadom na laminát, hrúbku, veľkosť dielu, geometriu prvkov a navrhovanú metódu rezania. BSTFLEX potvrdzuje dosiahnuteľné tolerancie pre konkrétny výkres; pojem presný výsek nie je náhradou za dohodnutú rozmerovú požiadavku.

Pre flexibilné diely definujte aj podmienku kontroly. Uveďte, či sa materiál kontroluje položený na rovno bez napätia, s pripojeným podkladom alebo podopretý v dohodnutom prípravku. Určite metódu merania hrúbky, ak kompresia ovplyvňuje výsledok. Na preukázanie zhody by sa nemalo používať naťahovanie dielu, kým jeho otvory nezodpovedajú šablóne, pokiaľ schválený postup kontroly výslovne nevyžaduje túto nainštalovanú podmienku.

Príklad: Dva lokalizačné otvory a jeden voľný otvor

Zvážte panelovú bariéru umiestnenú dvoma montážnymi otvormi s väčším otvorom okolo konektora. Toto je ilustratívna recenzia výkresov, nie rozmerová špecifikácia BSTFLEX.

Lokalizačné otvory potrebujú dohodnuté pozície vzhľadom na referencie zostavy. Otvor pre konektor potrebuje dostatočnú vôľu na inštaláciu a servis, zatiaľ čo vonkajšia hrana musí pokrývať špecifikovanú horúcu zónu. Oddelenie týchto funkcií poskytuje jasnejší plán akceptácie ako priradenie rovnakej tolerancie všetkým trom prvkom.

Zadajte pokrytie lepidlom a manipuláciu s podkladom

Pre vysekávaný tepelný štít s lepiacou vrstvou identifikujte skutočný montážny podklad a náter, očakávanú teplotu na rozhraní lepidla a vplyv prostredia. Potvrďte, či je lepidlo určené na celý podklad alebo len v špecifikovaných oblastiach. Selektívne pokrytie lepidlom je výrobná požiadavka na preskúmanie, nie predpokladaná vlastnosť každého materiálu.

Opíšte, ako bude operátor manipulovať s dielom a umiestniť ho. Separačná vrstva chráni lepidlo pred inštaláciou; jej odstránenie by nemalo vyžadovať vyťahovanie flexibilnej bariéry z tvaru. Špeciálne požiadavky, ako je delená vrstva, predĺžený okraj vrstvy alebo ťahací jazýček, by sa mali predložiť počas cenovej ponuky, aby sa mohla potvrdiť ich realizovateľnosť pre zvolenú konštrukciu.

Uchovávajte schválenie lepidla a materiálu oddelene od schválenia obrysu. Presne narezaný diel nemusí priľnúť k nevhodnému náteru. Postupujte podľa pokynov na prípravu a aplikáciu zvoleného podkladu a overte priľnavosť na zamýšľanom povrchu.

Skontrolujte úzke časti a rezné hrany

Označte úzke mostíky medzi otvormi, dlhé nepodopreté výčnelky a malé otvory blízko obvodu. Skontrolujte, či sa tieto prvky dajú rezať, baliť a inštalovať bez poškodenia. Tam, kde to dizajn umožňuje, prediskutujte upravený obrys alebo dodatočnú podporu pred schválením nástrojov.

Definujte, čo je prijateľné na reznej hrane: voľné vlákna, poškodený povrch, prenos lepidla alebo oddelenie vrstiev by mali mať dohodnuté kritérium kontroly. Požiadavky na zatavené hrany, vystuženie alebo dodatočnú úpravu si vyžadujú samostatné potvrdenie. Fráza narezané podľa výkresu by nemala dodávateľovi ponechať priestor na hádanie, na ktorých podmienkach hrán záleží pri prevádzke.

Schváľte vzorku v jej skutočnej zostave

Začnite kontrolou výkresu: obrys, kritické polohy otvorov, hrúbka, orientácia vrstiev a kvalita rezu. Potom priveďte vzorku na zamýšľaný panel pomocou navrhovanej metódy pripojenia. Potvrďte, že konektory, odtoky, kontrolné otvory a odnímateľné kryty zostávajú prístupné.

Vykonajte hodnotenie tepelnej odolnosti a životnosti požadované projektom. Zaznamenajte relevantné prevádzkové podmienky a teplotu na chránenej strane, potom skontrolujte pripojenie a laminát po vystavení vplyvom. Rozmerové schválenie stanovuje lícovanie; nestanovuje tepelnú odolnosť, životnosť lepidla ani akustický výkon.

Ak je počiatočná vzorka vyrobená iným procesom ako plánovaná metóda výroby, identifikujte tento rozdiel. Vzorka lícovania je užitočná na kontrolu geometrie, zatiaľ čo schválenie pre opakovanú dodávku by malo predstavovať dohodnutú výrobnú konštrukciu a proces.

Čo určuje cenovú ponuku?

Cena hotového dielu závisí od viac ako len od jeho vonkajšej dĺžky a šírky. Špecifikácia materiálu, rezacie usporiadanie, úzke prvky, odstránenie vnútorného odpadu, požadovaná kontrola a balenie môžu ovplyvniť vykonávanú prácu. Porovnajte cenové ponuky s rovnakou revíziou výkresu, materiálom a formátom dodania.

Oddelte množstvo pre prototyp, veľkosť výrobnej dávky a očakávaný ročný dopyt. Identifikujte všetky poplatky za nástroje alebo vzorky oddelene od jednotkovej ceny opakovanej objednávky. Minimálne množstvo objednávky a čas dodania sú potvrdené pre projekt, než aby sa predpokladali zo všeobecného zoznamu plechových výrobkov.

Nižšia cena materiálu nemusí nevyhnutne znamenať nižšie náklady na inštaláciu. Vyhodnoťte množstvo použiteľného materiálu, konverznú prácu a manipuláciu pri montáži potrebnú na dodanie akceptovaného dielu.

Uvoľnite materiál, výkres a balenie naraz

Pre dodávku OEM zaznamenajte do objednávky schválenú konštrukciu, revíziu výkresu, požiadavky na kontrolu a pokyny na balenie. Definujte informácie o štítku a množstvo v balení, aby bolo možné rozlíšiť vzhľadovo podobné varianty pred inštaláciou.

Služby spoločnosti BSTFLEX pre zákazkové rezanie, vysekávanie a balenie zahŕňajú tvarované komponenty, diery, počítané balenie a označovanie. Dohodnite sa na konečnom formáte pre vybraný diel vrátane ochrany proti ohýbaniu, kontaminácii alebo poškodeniu počas prepravy.

Keď sa zmení materiál, podklad, obrys alebo podmienka inštalácie, skontrolujte dotknuté požiadavky na schválenie. Opätovné použitie starého čísla dielu bez zaznamenania zmeny sťažuje určenie toho, ktorá konštrukcia bola testovaná a ktorá verzia sa dodáva.

Otázky týkajúce sa vlastných vysekávaných tepelných štítov

Môže projekt začat bez CAD súboru?

Náčrt s kótami, šablóna alebo existujúca vzorka môžu začať posúdenie. Identifikujte požiadavky na inštaláciu a všetky rozmery, ktoré zatiaľ nie sú známe. Pred výrobou potvrďte konečný výkres a prijateľný formát súboru.

Dá sa rovnaký obrys vystrihnúť z rôznych materiálov tepelnej bariéry?

Obrys je možné predložiť pre viac ako jeden kandidátsky materiál, ale každá konštrukcia si vyžaduje posúdenie realizovateľnosti a lícovania. Hrúbka, flexibilita, podklad a správanie hrán si môžu vyžadovať zmeny vzoru alebo inštalácie.

Zvyšuje vysekávanie teplotnú odolnosť?

Nie. Vysekávanie definuje tvar. Tepelná vhodnosť závisí od konštrukcie materiálu a inštalovaných podmienok vrátane použitého lepidla. Vlastný obrys nezmení panelový ochranný plech na priamu izoláciu výfuku.

Pošlite výkres pre cenovú ponuku vlastného tepelného štítu

Zahrňte aplikáciu, polohu zdroja tepla, cieľ na chránenej strane, dostupnú vôľu, preferenciu materiálu a spôsob pripojenia. Pridajte revíziu výkresu, kritické tolerancie, množstvo vzoriek a výrobnú prognózu.

Pre hotové tvary začnite s BSTFLEX vysekávaná tepelne reflexná rohož. Pre širšie plánovanie dodávok si pozrite našu výrobu tepelnoizolačných materiálov a dodávky pre OEM.

Pošlite svoj výkres a prevádzkové požiadavky spoločnosti BSTFLEX na posúdenie materiálu, plánovanie vzoriek a cenovú ponuku na zákazkové vysekávané tepelné štíty.
