Tepelný štít filtra pevných častíc naftových motorov musí fungovať v prostredí, ktoré sa opakovane mení medzi studeným štartom, bežnou prevádzkou výfuku, regeneráciou a vypnutím. Môže sa tiež nachádzať pod nákladným vozidlom alebo strojom, kde sú vibrácie, vlhkosť, znečistenie z vozovky a obmedzený inštalačný priestor súčasťou každodennej prevádzky.
Z tohto dôvodu by sa materiál tepelného štítu DPF nemal vyberať len na základe hodnoty teploty. Hotový štít musí chrániť okolité komponenty a zároveň si zachovať svoju geometriu, integritu upevnenia a požadovanú vôľu počas celého prevádzkového cyklu.
Spoločnosť BSTFLEX dodáva materiál na tepelné štíty z lisovanej nehrdzavejúcej ocele pre zákazkové výfukové tepelné bariéry a tepelné bariéry na úpravu výfukových plynov naftových motorov. Materiál sa môže strihať, ohýbať, lisovať a tvarovať podľa požadovanej geometrie štítu DPF, DOC, výfukového potrubia alebo podvozku.

Filter pevných častíc naftových motorov zachytáva pevné častice z prúdu výfukových plynov. Počas regenerácie sa nahromadené sadze oxidujú pomocou zvýšených teplôt výfukového systému.
Tým vzniká problém s riadením tepla, ktorý sa líši od konvenčného nízkoteplotného panelu karosérie. Sústava na úpravu výfukových plynov sa môže nachádzať v blízkosti:
Účelom tepelného štítu DPF je kontrolovať teplo dosahujúce tieto okolité komponenty bez toho, aby to zasahovalo do prevádzky, kontroly alebo údržby systému na úpravu výfukových plynov.
Tieto pojmy sa často používajú spoločne, ale môžu opisovať rôzne konštrukcie.
Tepelný štít DPF môže byť samostatná tvarovaná kovová bariéra umiestnená okolo komponentu na úpravu výfukových plynov alebo vedľa neho.
Izolácia DPF môže označovať izolačnú vrstvu začlenenú do viacvrstvového štítu alebo inej tepelnej zostavy.
Nákupný výkres by preto mal stanoviť, či ide o požiadavku na:
Tieto produkty môžu obsahovať podobné kovové materiály, ale majú veľmi odlišné požiadavky na hrúbku, výrobu a tepelný výkon.
Nehrdzavejúca oceľ je praktická skupina materiálov na tienenie systémov na úpravu výfukových plynov naftových motorov, pretože táto aplikácia spája vystavenie teplu s konštrukčnými a environmentálnymi požiadavkami.
Štít DPF môže byť vystavený:
Tieto požiadavky robia mechanickú odolnosť dôležitou popri tepelnom výkone.

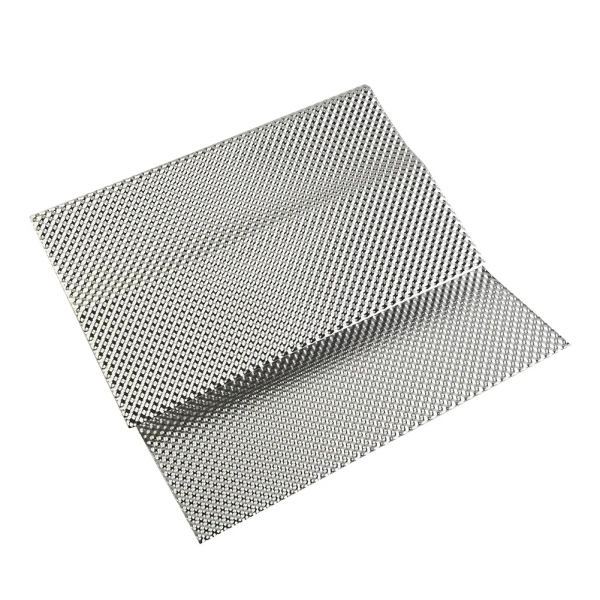

BSTFLEX Tepelnoizolačný plech z nehrdzavejúcej ocele využíva embosovanú štruktúru namiesto úplne plochého povrchu. Táto geometria môže zlepšiť tuhosť tenkého kovu a pomôcť hotovému štítu zachovať si tvar po rezaní a tvarovaní.

Dopyt (RFQ), v ktorom sa uvádza iba „tepelný štít DPF z nehrdzavejúcej ocele“, úplne nedefinuje materiál.
Trieda nehrdzavejúcej ocele ovplyvňuje vlastnosti, ako sú:
Ak výrobca vozidla alebo zariadenia už schválil triedu, uveďte túto presnú požiadavku do výkresu a nákupnej špecifikácie.
Ak výber materiálu zostáva otvorený, uveďte prevádzkové prostredie a požiadavky aplikácie, aby sa kandidátske triedy mohli skontrolovať pred odobratím vzoriek.
Nenahrádzajte jednu triedu nehrdzavejúcej ocele inou len preto, že obe sú komerčne opísané ako žiaruvzdorná nehrdzavejúca oceľ.
Umiestnenie štítu mení jeho tepelné zaťaženie.
Štít umiestnený blízko telesa DPF čelí náročnejšiemu tepelnému prostrediu a bežne vyžaduje starostlivé zváženie triedy materiálu, upevnení, tepelnej rozťažnosti a lokálnych vôlí.
Štít pripevnený k podvozku alebo štruktúre podlahy môže byť ďalej od DPF a pôsobiť primárne ako sálavá bariéra chrániaca karosériu vozidla a okolité systémy.
Ak jediná kovová vrstva nedokáže dosiahnuť požadovaný stav chránenej strany v rámci dostupného priestoru na zabudovanie, do zostavy možno začleniť izolačnú vrstvu.
Tieto tri dizajny by nemali zdieľať rovnakú materiálovú špecifikáciu bez inžinierskeho posúdenia.
Kovový tepelný štít by sa nemal posudzovať nezávisle od jeho inštalačnej medzery.
Keď je kov oddelený od DPF alebo povrchu výfuku, dizajn môže obmedziť priamy vodivý prenos tepla a použiť plech primárne ako sálavú bariéru.
Ak je kov umiestnený priamo proti horúcemu komponentu, tento kontakt vytvára vodivú cestu.
To znamená, že dva štíty vyrobené z tej istej nehrdzavejúcej ocele môžu fungovať odlišne jednoducho preto, že jeden má účinnú vzduchovú medzeru a druhý nie.
Výkres by preto mal definovať:
Skontrolujte minimálnu vôľu pri horúcom výfukovom systéme a pri očakávanom pohybe vozidla, nielen vtedy, keď je systém v dielni studený.

Veľké ploché plochy tenkého plechu z nehrdzavejúcej ocele sa môžu pomerne ľahko ohýbať. Zvyšovanie hrúbky kovu môže zlepšiť tuhosť, ale zároveň zvyšuje hmotnosť a spotrebu materiálu.
Razenie dodáva plechu trojrozmernú geometriu a môže zlepšiť štrukturálnu stabilitu bez toho, aby sa spoliehalo iba na ťažšiu hrúbku základného kovu.
Pre tepelné štíty dieselových systémov dodatočnej úpravy spalín môže razená štruktúra podporovať:
Vzor razenia musí zostať kompatibilný s následnou operáciou tvarovania. Oblasti okolo tesných ohybov, otvorov alebo montážnych rozhraní si môžu vyžadovať iné zváranie nástrojov ako široký stred panelu.
| Konštrukcia | Typická úloha v dizajne | Hlavné položky na špecifikáciu |
|---|---|---|
| Jednoduchá vrstva z nehrdzavejúcej ocele s predtlačeným vzorom | Tuhá radiačná bariéra s kontrolovaným rozostupom | Akosť, hrúbka, vzor, geometria, vzduchová medzera a upevnenie |
| Dvojitá kovová vrstva | Vytvára dodatočné oddelenie v zostave štítu | Vnútorný a vonkajší plášť, rozostupy, spojenie a okrajová konštrukcia |

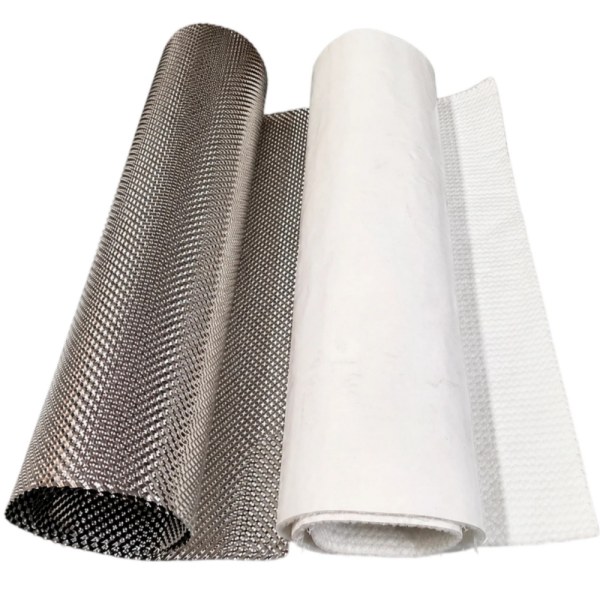

| Nerezové opláštenie plus izolácia | Zvyšuje tepelný odpor tam, kde samotná kovová bariéra nestačí | Opláštenie, izolačný materiál, hrúbka, podklad a uzavretie okrajov |
| Plne tvarovaná izolovaná zostava | Tepelná ochrana špecifická pre danú aplikáciu pripravená na inštaláciu | Kompletný výkres, rozhrania, tepelné požiadavky a kritériá prijatia |
Neprenášajte teplotnú odolnosť nehrdzavejúcej ocele priamo na izoláciu, podklad, spojovací materiál alebo kompletnú zostavu. Každá vrstva musí byť vhodná pre svoje vlastné prevádzkové podmienky.
Tepelný štít DPF by sa nemal overovať iba počas ustálenej prevádzky motora.
Skúšobný program by mal reprezentovať príslušný pracovný cyklus dodatočnej úpravy, vrátane podmienok, ktoré vytvárajú najvyššiu teplotu štítu alebo chráneného komponentu.
V závislosti od programu vozidla to môže zahŕňať:
Nepredpokladajte, že najhorúcejší stav nastáva počas pohybu vozidla. Znížený prietok vzduchu po zmene pracovného cyklu alebo po vypnutí môže zmeniť teploty v okolí zostavy systému na úpravu výfukových plynov.
Zahrievanie mení rozmery výfukových komponentov a ich krytov. Chladenie tento pohyb zvratne mení.
Ak je nerezový kryt silne obmedzený v viacerych montážnych bodoch, opakované rozširovanie a zmršťovanie môže vytvárať lokálne napätia v okolí úchytov, spojovacích prvkov, ohybov alebo otvorov.
Konštrukcia montáže by preto mala zohľadňovať tepelný pohyb ako aj vibrácie.
Užitočné prvky môžu zahŕňať podľa potrieb projektu:
Ide o konštrukčné možnosti, nie o univerzálne požiadavky. Ich rozmery a použitie musia byť vyvinuté pre konkrétny kryt.
Vzduchová medzera okolo hlavného panela nezabraňuje vedeniu tepla cez konzolu alebo upevňovací prvok pripojený k horúcemu výfukovému komponentu.
Počas kontroly krytu DPF sledujte kompletnú dráhu tepla cez:
Ak chránený komponent zostáva príliš horúci, aj keď široký povrch krytu funguje dobre, vodivé pripojenie môže byť jednou z oblastí vyžadujúcich preverenie.
Mnohé naftové systémy na úpravu výfukových plynov sú umiestnené pod podvozkom úžitkových vozidiel, autobusov, stavebných strojov alebo iných zariadení.
Kryt preto môže čeliť podmienkam, ktoré v chránenom laboratórnom tepelnom teste neexistujú.
V závislosti od použitia môže byť pri validácii potrebné zohľadniť:
Materiál, ktorý prejde počiatočným tepelným testom, by mal byť stále vyhodnotený z hľadiska podmienok odolnosti relevantných pre dané vozidlo.
Systémy DPF sú servisovateľné zostavy. Tepelný kryt by nemal meniť bežnú kontrolu alebo servis filtra na zbytočnú demontáž.
Pred dokončením obrysu krytu identifikujte požiadavky na prístup pre:
Ak je potrebné štít odstrániť počas bežnej údržby, konštrukcia upevnenia by mala umožňovať opätovnú inštaláciu bez nekontrolovanej deformácie.
Servisný prístup by mal byť znázornený na montážnom výkrese namiesto toho, aby sa zistil až po inštalácii prvého výrobného štítu.
Moderné systémy dodatočnej úpravy výfukových plynov dieselových motorov môžu zahŕňať niekoľko komponentov, ako sú oxidačný katalyzátor vznetových motorov, filter pevných častíc vznetových motorov a systém selektívnej katalytickej redukcie.
Nepoužívajte označenie „štít DPF“ ako všeobecný názov pre každú tepelnú bariéru v kompletnej zostave dodatočnej úpravy výfukových plynov.
Na výkrese OEM identifikujte skutočné umiestnenie:
Týmto sa diskusie s dodávateľmi stanú presnejšími a pomáha to zabrániť tomu, aby sa s rôznymi tepelnými zónami zaobchádzalo ako s požiadavkou na jeden identický materiál.
Konvenčný štít výfukového potrubia primárne rieši teplo produkované výfukovými plynmi pretekajúcimi potrubím. Štít v oblasti DPF je súčasťou širšieho prostredia dodatočnej úpravy výfukových plynov, ktoré môže zažívať meniace sa tepelné podmienky spojené s prevádzkou a regeneráciou filtra.
Z tohto dôvodu by sa špecifikácia štítu potrubia nemala automaticky kopírovať na zostavu DPF bez posúdenia:
Pre širšie možnosti tepelného manažmentu výfuku pozrite BSTFLEX Izolácia tepelného štítu výfuku sortiment.
Fáza dodávky by mala byť určená pred cenovou ponukou.

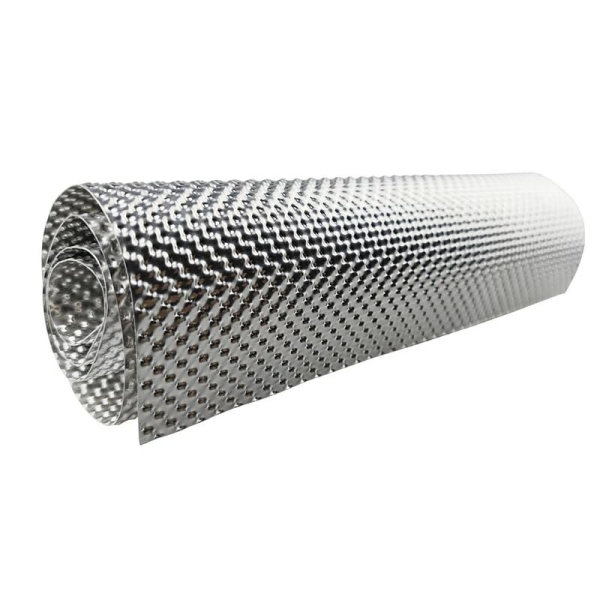

Surový materiál: razený plech z nehrdzavejúcej ocele dodávaný na vlastné rezanie a tvarovanie zákazníkom.
Vystrihnutý polotovar: definovaný plochý profil pripravený na následné tvarovanie.
Tvarovaný komponent: trojrozmerný kovový štít s požadovanými ohybmi, otvormi, úchytkami a okrajmi.
Izolovaný komponent: kompletný štít obsahujúci kovové a tepelnoizolačné vrstvy.
Ak sa vyžaduje hotový lisovaný diel, zákazníci môžu tiež skontrolovať BSTFLEX Tepelné štíty z lisovaného kovu sortiment.
| Položka výkresu | Požadované informácie |
|---|---|
| Materiál | Trieda nehrdzavejúcej ocele a príslušná špecifikácia materiálu |
| Hrúbka základného kovu | Nominálna hrúbka a tolerancia |
| Tlačenie | Referencia vzoru, orientácia a kontrolované požiadavky na profil |
| Hotová geometria | Celkový obrys, zakrivené povrchy, príruby a tvarované prvky |
| Montáž | Otvory, drážky, úchytky, konzoly a referenčné body upevnenia |
| Vôľa | Požadovaná vzdialenosť od DPF a okolitých komponentov |
| Hrany | Orezaný, zbavený otrepov, zahnutý, preložený alebo iný špecifikovaný stav |
| Konštrukcia vrstiev | Jedna vrstva, viaceré kovové vrstvy alebo kov plus izolácia |
| Strana zdroja tepla | Jasne označená orientácia |
Dodávatelia materiálu môžu projekt vyhodnotiť efektívnejšie, keď tepelná požiadavka popisuje inštaláciu namiesto poskytnutia jednej izolovanej teploty.
Užitočné informácie zahŕňajú:
Identifikujte, ktoré hodnoty sú namerané, vypočítané alebo odhadnuté. Tým sa zabráni tomu, aby sa počiatočný predpoklad vývoja neskôr považoval za overenú výrobnú požiadavku.
Materiálové certifikáty preukazujú informácie o dodanom kove. Nepreukazujú tepelný výkon namontovaného DPF štítu.
Overenie vozidla alebo zariadenia by malo preskúmať kompletnú zostavu.
Tepelný výkon: zmerajte chránené komponenty pri dohodnutom pracovnom cykle vrátane podmienok súvisiacich s regeneráciou, ak je to relevantné.
Mechanická odolnosť: skontrolujte pútka, otvory, švy a tvar vo voľnom stave po vystavení požadovaným cyklom a vibráciám.
Vôľa: overte, či sa kryt nedotýka DPF, výfukového potrubia alebo susedných systémov počas celej prevádzky.
Environmentálna odolnosť: vyhodnoťte koróziu alebo kontamináciu tam, kde je to relevantné pre inštaláciu.
Servisovateľnosť: potvrďte, že požadované snímače, svorky a rozhrania servisu filtra zostávajú prístupné.
Nehrdzavejúca oceľ je široko vhodná na tepelnú ochranu DPF a systémov dodatočnej úpravy vznetových motorov, pretože tieto aplikácie môžu kombinovať vysoké tepelné zaťaženie, vibrácie a podmienky podvozkového prostredia. Presná trieda nehrdzavejúcej ocele a konštrukcia štítu by mali byť zvolené pre konkrétny systém.
DPF pracuje v prostredí s vysokou teplotou výfukových plynov a môže počas regenerácie zažívať zvýšené tepelné zaťaženie. Tepelný štít pomáha kontrolovať pôsobenie tepla na okolité komponenty vozidla alebo zariadenia.
Hliník sa dá zvážiť pre niektoré sekundárne alebo na karosériu upevnené radiačné bariéry, kde to namerané tepelné podmienky umožňujú. Tesne priliehajúci štít DPF by mal byť zvolený na základe jeho skutočného prevádzkového prostredia a nie iba na základe hmotnosti.
Nie. Plech z nehrdzavejúcej ocele môže tvoriť kovovú bariéru alebo vonkajší plášť. Izolovaný štít DPF obsahuje aj samostatnú vrstvu tepelnej izolácie. Kompletná konštrukcia by mala byť uvedená v špecifikácii.
Zväčšenie hrúbky kovu mení mechanickú pevnosť a tuhosť, ale samotná hrúbka kovu nedefinuje tepelnú ochranu. Vzduchová medzera, pokrytie, stav povrchu, izolačné vrstvy a montážne tepelné cesty tiež ovplyvňujú výkon.
Áno, keď regenerácia predstavuje relevantnú vysokoteplotnú prevádzkovú podmienku pre danú aplikáciu. Overovací cyklus by mal reprodukovať tepelné podmienky, s ktorými sa má sériový štít stretnúť.
BSTFLEX dodáva embosovaný plech z nehrdzavejúcej ocele ako tepelnú bariéru a podporuje zákazkové veľkosti plechov, vzory a projekty tvarovaných tepelných štítov podľa výkresov, vzoriek a požiadaviek aplikácie.
BSTFLEX dodáva embosovaný plech z nehrdzavejúcej ocele ako tepelnú bariéru pre filtre pevných častíc vznetových motorov, katalyzátory, výfukové potrubia a iné projekty tepelnej ochrany pre automobily alebo ťažké úžitkové vozidlá.
Pošlite výkres zostavy dodatočnej úpravy, požadovanú triedu nehrdzavejúcej ocele, hrúbku základného kovu, požiadavku na embosovanie, hotové rozmery a množstvo prototypov. Zahrňte pozíciu DPF, montážne usporiadanie, dostupnú vôľu a prevádzkové podmienky, ak sú k dispozícii.
Pre mimoriadne náročné tepelné prostredie, kde sa zvažuje zliatina niklu, BSTFLEX ponúka aj materiál tepelného štítu Alloy 625 Inconel. Alternatíva by mala byť vyhodnotená na základe definovanej požiadavky na materiál a nie považovaná za automatický upgrade.
Pošlite svoj výkres tepelného štítu DPF a dopyt (RFQ) spoločnosti BSTFLEX na posúdenie materiálu, prototypu a výroby pre OEM.
