Návrh lisovaného kovového tepelného štítu: Lisovanie, rebrá, príruby a detaily okrajov

Oct 29, 2026

Tepelný štít z lisovaného kovu začína ako plechový materiál, ale hotový diel je definovaný oveľa viac než len triedou zliatiny a hrúbkou. Lisovanie, tvarované rebrá, príruby, ohnuté hrany, montážne prvky a lokálne ploché oblasti – to všetko ovplyvňuje, či si tenký štít udrží svoj tvar, pasuje na výfukovú zostavu a dá sa opakovane vyrábať.

Pre kupujúceho OEM by sa tieto detaily mali považovať za konštrukčné požiadavky a nie za kozmetické prvky. Výkres, ktorý špecifikuje iba „štít z nehrdzavejúcej ocele“ alebo „embosovaný hliníkový štít“, stále necháva nevyriešené hlavné otázky: Ktoré oblasti sú embosované? Ktoré povrchy musia zostať ploché? Kde sa diel nachádza počas kontroly? Ako sú ukončené hrany? Ktoré tvarované prvky sú kritické pre lícovanie?

Spoločnosť BSTFLEX dodávakovové lisované tepelné štíty a zabezpečuje zákazkové odihlenie výfukov na základe výkresov, vzoriek a aplikačných požiadaviek. Medzi existujúce odkazy na pevné produkty patriaTepelný štít zberného potrubia výfuku aLisovaný tepelný štít turbodúchadla.

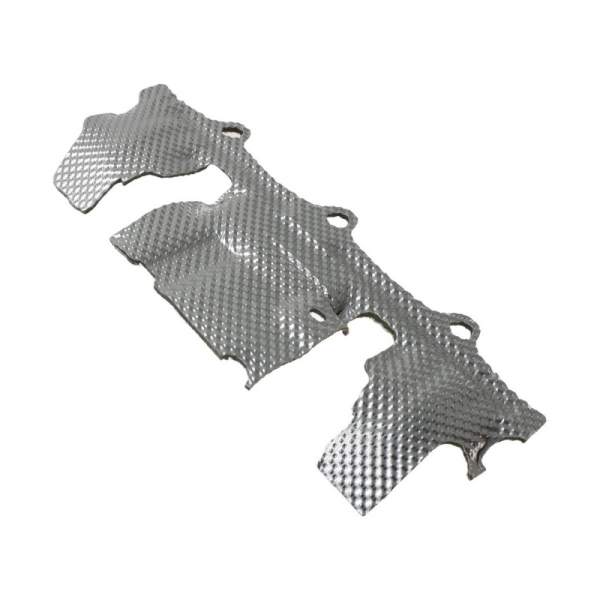

stamped metal heat shield

Čo je to lisovaný kovový tepelný štít?

Lisovaný kovový tepelný štít je tvarovaný komponent z plechu navrhnutý tak, aby vytvoril tepelnú bariéru medzi horúcim komponentom a okolitými časťami. Automobilové aplikácie a výfukové systémy bežne využívajú hliník, nehrdzavejúcu oceľ alebo iné zliatiny odolné voči teplu, v závislosti od teploty, mechanického prostredia a požadovanej konštrukcie.

Plech môže byť pred tvarovaním plochý alebo môže najprv získať embosovaný vzor. Hotový štít môže zahŕňať:

  • trojrozmernú geometriu plášťa;
  • embosované alebo preliačené povrchy;
  • tvarované rebrá alebo výstupky;
  • montážne úchytky;
  • príruby a ohnuté hrany;
  • otvory alebo drážky;
  • výrezy pre snímače a pripojenia;
  • jednovrstvové alebo projektovo špecifické viacvrstvové konštrukcie.

Tieto prvky by sa nemali pridávať nezávisle. Zmena jedného môže ovplyvniť druhý. Napríklad tvarované rebro môže zvýšiť lokálnu tuhosť, ale môže tiež zmeniť spôsob, akým sa plech správa počas ďalšej operácie tvárnenia.


Embosovanie mení viac než len vzhľad

Embosovanie vytvára kontrolovaný trojrozmerný vzor v tenkom plechu. V aplikáciách tepelných štítov môže vyvýšený vzor zlepšiť tuhosť a pomôcť tenkému kovovému plechu udržať si tvar po rezaní a tvarovaní.

Embosovaný plech však už nie je totožný s pôvodným plochým plechom. Vzor mení lokálnu geometriu a zavádza deformáciu skôr, než sa vytvaruje finálny diel. Z tohto dôvodu by sa hĺbka embosovania, vzor a postup tvarovania mali posudzovať spoločne.

Pri špecifikáciiembosovaného kovového tepelného štítu definujte aspoň:

  • základný materiál;
  • nominálnu hrúbku kovu;
  • vzorka embosovania;
  • smer vzoru, ak je relevantný;
  • embosovanú oblasť;
  • oblasti, ktoré musia zostať ploché;
  • následné požiadavky na tvarovanie.

Spoločnosť BSTFLEX dodávaembosovaný plech tepelného štítu z nehrdzavejúcej ocele v niekoľkých variantoch s tenkou hrúbkou steny a podporuje rôzne vzory embosovania. Pre projekty vyžadujúce hliníkovú konštrukciu je k dispozícii ajembosovaný plech hliníkového tepelného štítu.

Stránky materiálov by mali zostať nákupným miestom pre surový alebo polotovar plechu. Hotový lisovaný štít by mal byť namiesto toho špecifikovaný svojou konečnou geometriou, montážou a požiadavkami na aplikáciu.


Udržujte dôležité rovné plochy rovnými

Nie každý povrch ťaží z razenia.

Montážna plocha môže vyžadovať dosadnutie na konzolu. Podložka môže vyžadovať definovanú opornú plochu. Základňa použitá počas kontroly môže potrebovať stabilnú referenčnú plochu. Príruba sa môže musieť spojiť s iným dielom bez toho, aby razený výstupok zmenil jej polohu.

Tieto miesta by mali byť na výkrese označené ako rovné alebo inak kontrolované oblasti, kde je to potrebné.

Napríklad široké telo krytu môže využívať razený vzor, zatiaľ čo oblasti bezprostredne okolo montážnych otvorov zostávajú rovné. To však neznamená, že rovné zóny sú menej dôležité. Môžu to byť prvky, ktoré kontrolujú, ako celý kryt sedí na vozidle.

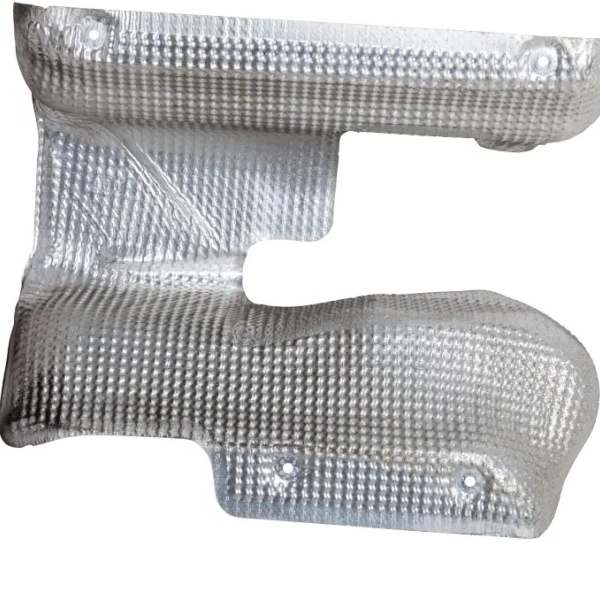

stamped metal heat shield

Rebrá a prelivy sú štrukturálne prvky

Veľké nepodopreté oblasti plechu môžu byť flexibilné. Vytvarované rebro alebo preliv môže zmeniť lokálnu tuhosť bez toho, aby sa jednoducho zvýšila hrúbka základného kovu na celom diele.

Pri výkrese tepelného štítu identifikujte, ktoré rebrá sú funkčné a ktorú geometriu možno upraviť počas výrobnej kontroly.

Funkčné rebro možno použiť na:

  • spevnenie širokého panelu;
  • pomoc pri udržiavaní vytvarovaného obrysu;
  • oddelenie lokálnych povrchov;
  • kontrolu deformácie okolo montážnej oblasti;
  • poskytnutie voľného priestoru okolo iného komponentu.

Nepredpokladajte, že kopírovanie vizuálneho vzhľadu existujúceho rebra automaticky reprodukuje jeho funkciu. Okolitý materiál, hĺbka, smer a vzťah k montážnym prvkom sú dôležité.

Podobne pridanie dodatočných rebier na dosiahnutie „pevnejšieho“ dielu nie je automaticky zlepšením. Zmena môže ovplyvniť tvarovanie, vôľu, hmotnosť, odozvu na vibrácie alebo priestor dostupný okolo výfuku.


Príruby kontrolujú tvar, rozhrania a montáž

Príruba je často jedným z najdôležitejších prvkov v tvarovanom kovovom tepelnom štíte. Môže spevniť okraj, poskytnúť upevňovací povrch alebo definovať rozhranie s iným komponentom.

Dopyt (RFQ) by mal rozlišovať niekoľko požiadaviek súvisiacich s prírubou:

Prvok príruby Čo by mal kupujúci definovať
Poloha príruby Jej vzťah k hlavnej géometrii štítu a montážnej referencii
Uhol príruby Nominálna orientácia a akákoľvek požiadavka kritická pre lícovanie
Šírka príruby Požadovaná oporná alebo štrukturálna plocha
Umiestnenie otvoru Poloha vzhľadomk schválenému systému základní
Susedná vôľa Priestor potrebný okolo výfuku, hadíc, konzol alebo komponentov karosérie
Úprava okraja Rezacia, ohnutá, stočená alebo inak špecifikovaná požiadavka na konečnú úpravu

Ak sa príruba ohýba ručne počas každej skúšobnej montáže, aby sa otvory zarovnali, projekt ešte nemá kontrolovanú výrobnú geometriu. Úprava by mala byť odmeraná, skontrolovaná a v prípade potreby prenesená do schváleného dizajnu.


Dizajn okrajov si zaslúži vlastný popis vo výkrese

Tenké kovové tepelné štíty môžu mať dlhé odkryté okraje, vrátane oblastí, ktoré sa dosahujú počas montáže alebo údržby vozidla. Geometria okrajov preto ovplyvňuje viac než len vzhľad.

V závislosti od projektu môže byť okraj:

  • ponechané ako kontrolovaný strihaný okraj;
  • zohnuté;
  • oblemované;
  • vyrolované;
  • začlenené do príruby;
  • pokryté alebo spojené ako súčasť viacvrstvovej konštrukcie.

Vhodná možnosť závisí od hrúbki plechu, geometrie dielu, nástrojov a použitia. Nevyberajte vyrolovaný alebo oblemovaný okraj len na základe fotografie bez toho, aby ste overili, či materiál a okolitá geometria takúto operáciu umožňujú.

Ak je pravdepodobné, že s okrajom sa bude manipulovať počas montáže, identifikujte túto požiadavku počas kontroly návrhu a nie až po dokončení výrobných nástrojov.

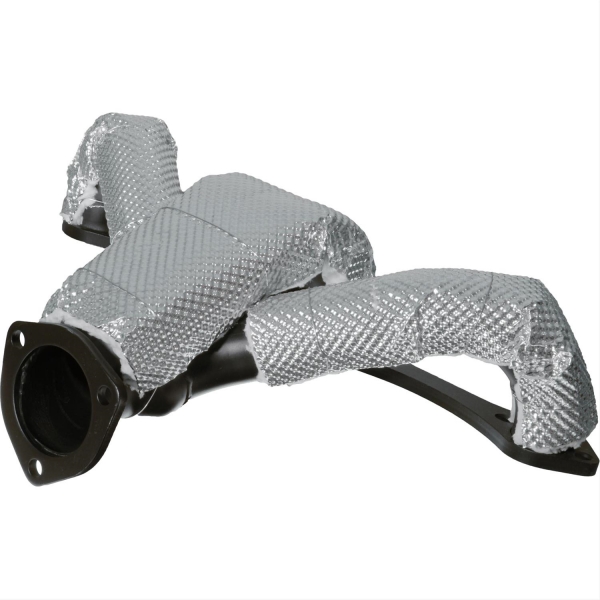

stamped metal heat shield

Montážne otvory by mali byť umiestnené vzhľadom na funkčné vzťažné plochy

Montážne otvory sú užitočné len vtedy, keď je ich poloha kontrolovaná vzhľadom na zvyšok krytu.

Pre zákazkovo lisovaný tepelný štít definujte referenčný systém použitý na kontrolu kritických montážnych prvkov. Vyhnite sa kótovaniu každého otvoru nezávisle od nesúvisiacich vonkajších okrajov, ak tieto okraje neurčujú montáž.

Výkres by mal jasne definovať:

  • ktoré povrchy alebo prvky určujú polohu dielu;
  • ktoré otvory sú primárnymi montážnymi referenciami;
  • či je otvor okrúhly alebo zámerne podlhovastý;
  • v ktorom smere podlhovastý otvor umožňuje nastavenie;
  • ktoré okolité povrchy vyžadujú vôľu po montáži.

Ak štít používa tvarované montážne úchytky, uhol úchytky a poloha otvoru by sa mali posudzovať spoločne. Otvor môže spĺňať súradnice dvojrozmerného výkresu a napriek tomu byť nesprávne umiestnený v nainštalovanej zostave, ak bola úchytka vytvarovaná do nesprávneho uhla.


Výrezy potrebujú dostatok informácií na ochranu svojho účelu

Lisované výfukové štíty často zahŕňajú otvory pre snímače, armatúry, spojovací materiál alebo servisný prístup.

Výrez by sa preto mal kótovať podľa toho, čomu musí poskytovať vôľu, a nie bez kontextu kopírovať zo starej vzorky.

Ak je to možné, identifikujte:

  • komponent prechádzajúci cez otvor alebo vedľa neho;
  • požadovanú montážnu vôľu;
  • či otvor musí umožňovať prístup nástrojom;
  • či okolitý okraj vyžaduje spevnenie;
  • či výrez mení požadované tepelné pokrytie.

Väčší otvor môže zjednodušiť montáž a zároveň vystaviť väčšiu časť zdroja tepla. Menší otvor môže zlepšiť pokrytie, ale znemožniť servis. Konečná geometria musí vyvážiť obe funkcie.


Výška prešisu a hrúbka kovu sú rôzne merania

Tento rozdiel je dôležitý pri porovnávaní cenových ponúk.

Kovový plech s hrúbkou 0,20 mm sa nestane niekoľkomerov hrubým kovovým plechom len preto, že lisovaný vzor má väčšiu celkovú výšku profilu. Hrúbka základného kovu a hotový lisovaný profil sú rôzne rozmery.

V prípade viacvrstvového štítu sa tento rozdiel stáva ešte dôležitejším. Špecifikácia môže vyžadovať určenie:

  • hrúbky kovu;
  • výšky lisovaného profilu;
  • hrúbky izolácie;
  • celkovej hrúbky hotovej zostavy.

Nepoužívajte jedno z týchto meraní ako náhradu za ostatné.


Tvarovateľnosť sa musí posúdiť pred zmrazením výkresu

Návrh môže byť ľahké vymodelovať v CAD-e a ťažké opakovane vytvarovať z tenkého plechu.

Tesné polomery, hlboké lokálne tvary, náhle prechody a viacero blízkych prvkov môžu klásť vysoké nároky na materiál počas tvarovania. Lisovaný plech sa môže správať odlišne ako rovnaká zliatina v pôvodnom plochom stave.

Preto by mal dodávateľ výrobe skontrolovať navrhnutú geometriu skôr, ako kupujúci bude považovať každý prvok za nemenný.

Kontrola by mala identifikovať:

  • prvky, ktoré sú z hľadiska funkčnosti kritické;
  • prvky, ktoré je možné upraviť z hľadiska vyrobiteľnosti;
  • oblasti s rizikom nadmernej deformácie;
  • ploché zóny potrebné na montáž alebo kontrolu;
  • stavy hrán, ktoré vyžadujú špeciálne spracovanie;
  • prvky, ktoré môžu vyžadovať viac než jeden krok tvarovania.

To neznamená, že by mal dodávateľ zmeniť diel bez schválenia. Znamená to, že spätná väzba k vyrobiteľnosti by mala prebehnúť dostatočne včas, aby schválená zmena neskôr nevyžadovala zbytočné preprojektovanie.


Prototyp by mal overiť viac než len vonkajší tvar

Prvá vzorka by sa mala skontrolovať podľa výkresu a plánovanej zostavy.

V prípade lisovaného kovového tepelného štítu medzi užitočné kontroly vzorky patria:

Kontrola vzorky Čo potvrdzovať
Celkové lícovanie Štít zodpovedá plánovanému zbernému potrubiu, turbodúchadlu alebo výfukovej zostave
Montážne prvky Otvory, drážky a výstupky licujú bez nevysvetleného namáhania na silu
Vôľa Kritické vzdialenosti na horúcej strane a pri chránených komponentoch zostávajú prijateľné
Lisovanie vzoru Vzor a ploché zóny zodpovedajú schválenej požiadavke
Tvarované rebrá Požadované rebrá si zachovávajú plánované umiestnenie a geometriu
Hrany Úprava hrán zodpovedá výkresu a požiadavkám na manipuláciu
Servisný prístup Štít neprekáža požadovaným spojovacím prvkom, snímačom ani údržbovým bodom

Ak si prototyp počas inštalácie vyžaduje zastrihávanie, ohýbanie alebo zväčšovanie otvorov, úpravu zaznamenajte. Schválený výrobný výkres by mal opisovať akceptovanú geometriu a nespoliehať sa na nezdokumentované dielenské úpravy.


Nezameňte stránku materiálu za špecifikáciu hotového dielu

Stránky materiálov BSTFLEX a stránky lisovaných produktov slúžia na rôzne nákupné účely.

Tepelnoizolačný plech z nehrdzavejúcej ocele a Tepelnoizolačný plech z razeného hliníka sú vhodné východiskové body, keď kupujúci potrebuje materiál na tepelný štít.

Kategória Kovové lisované tepelné štíty je správna cesta, keď je požiadavkou hotový tvarovaný komponent.

Pre existujúcu aplikáciu si kupujúci môžu pozrieť aj Exhaust Manifold Heat Shield a Stamped Turbocharger Heat Shield ako príklady tuhého tesnenia výfuku.


Čo poslať pre dopyt na vlastný lisovaný tepelný štít RFQ

Užitočný dopyt RFQ poskytuje dostatok informácií na pochopenie dielu aj jeho inštalácie.

Zahrňte:

  • 2D výkres a dostupné 3D údaje;
  • referenčnú vzorku, ak je to relevantné;
  • triedu materiálu a nominálnu hrúbku, ak je daná;
  • požiadavku na razenie;
  • kritické ploché oblasti;
  • funkčné rebrá alebo tvarované prvky;
  • montážne základne, diery a drážky;
  • požiadavky na hrany;
  • kritické inštalačné vôle;
  • komponent vyžadujúci tepelnú ochranu;
  • množstvo pre prototypy;
  • očakávané množstvo výroby;
  • požadované dokumenty na kontrolu alebo schválenie vzorky.

Ak detail ešte nie je úplne dokončený, označte ho ako otvorený na posúdenie výrobou namiesto priradenia ľubovoľnej hodnoty len kvôli dokončeniu výkresu.


Často kladené otázky

Prečo sú automobilové kovové tepelné štíty reliéfne?

Ražba vytvára trojrozmerný vzor v tenkom plechu, ktorý môže zvýšiť tuhosť a pomôcť materiálu udržať si tvar. Vzor ražby je stále nutné posudzovať spolu s následnými tvarovacími operáciami a konečnou geometriou štítu.

Je výška ražby rovnaká ako hrúbka plechu?

Nie. Hrúbka plechu opisuje základný kov. Výška ražby opisuje trojrozmerný profil povrchu vytvorený vzorom. Mali by byť špecifikované oddelene.

Prečo sú niektoré oblasti lisovaného tepelného štítu ponechané ploché?

Ploché zóny môžu byť vyžadované okolo montážnych otvorov, kontrolných vzťažných rovín, lícovacích povrchov alebo iných miest, kde by reliéfny povrch prekážal pri montáži alebo meraní.

Môže lisovaný tepelný štít obsahovať rebrá a montážne úchytky?

Áno, tvarovaný tepelný štít môže obsahovať rebrá, prelisky, úchytky, príruby, otvory a ďalšie prvky špecifické pre danú aplikáciu. Ich geometria a realizovateľnosť výroby by mali byť posúdené ako súčasť kompletného návrhu dielu.

Mal by kupujúci od OEM poslať výkres alebo fyzickú vzorku?

Na definovanie výrobných požiadaviek sa uprednostňuje kontrolovaný výkres, zatiaľ čo fyzická vzorka môže poskytnúť užitočnú geometriu a kontext inštalácie. Pri vývoji náhrady identifikujte na vzorke akékoľvek opotrebovanie, skreslenie alebo predchádzajúcu úpravu predtým, ako ju začnete považovať za výrobnú referenciu.

Môže BSTFLEX vyrábať zákazkové lisované kovové tepelné štíty?

BSTFLEX podporuje projekty zákazkových kovových tepelných štítov na základe výkresov, vzoriek a požiadaviek na inštaláciu. Materiál, hrúbka, ražba, geometria, montáž a požiadavky na overenie by mali byť potvrdené pre konkrétny projekt pred začatím výroby.


Požiadať o posúdenie lisovaného kovového tepelného štítu

BSTFLEX podporuje zákazkové pevné tienenie výfuku pre automobilové a priemyselné aplikácie. Aktuálne produkty kovových tepelných štítov zahŕňajú tvarované tienenie potrubia a turbodúchadla, zatiaľ čo reliéfne materiály z nehrdzavejúcej ocele a hliníka sú k dispozícii samostatne pre požiadavky na nákup materiálu.

Pošlite spoločnosti BSTFLEX výkres, vzorku alebo inštalačné informácie o vašom tepelnom štíte s požiadavkou na materiál, kritickými montážnymi prvkami, očakávaným množstvom a požiadavkami na schválenie vzorky.
