Pozrite sa pod vozidlo, okolo katalyzátora, za výfukové potrubie alebo pozdĺž výfukového tunela a mnohé kovové tepelné štíty majú jednu spoločnú zjavnú vlastnosť: povrch nie je plochý.
Jamky, vyvýšené rebrá, lisované textúry a opakujúce sa vzory na automobilových tepelných štítoch sú funkčné technické prvky. Reliéf mení správanie tenkého kovového plechu. Namiesto spoliehania sa len na hrúbku materiálu kvôli tuhosti umožňuje trojrozmerný povrch štítu udržať si svoj tvar, pričom komponent zostáva relatívne tenký a ľahký.
To je dôvod, prečo sa reliéfny materiál na tepelné štíty široko používa pre automobilové výfukové systémy, motorové priestory, tepelné bariéry podvozku a iné aplikácie, kde sa musí súčasne brať do úvahy teplota, vibrácie, priestor na balenie a hmotnosť vozidla.
BSTFLEX vyrába niekoľko typov kovových materiálov pre tepelné bariéry, vrátane reliéfneho materiálu na tepelné štíty z nehrdzavejúcej ocele, reliéfneho materiálu na tepelné štíty z hliníka a materiálu na tepelné štíty z Alloy 625 Inconel pre zákazkové projekty tepelného manažmentu.
Plochý plech a reliéfny plech môžu byť vyrobené z rovnakého kovu a rovnakej menovitej hrúbky, napriek tomu sa ich mechanické správanie môže veľmi líšiť.
Veľká plocha tenkého plochého kovu sa môže ľahko ohýbať. Pri inštalácii na vozidlo môže byť tiež vystavená vibráciám, pohybu motora, cestným nerovnostiam, tlaku prúdenia vzduchu a opakovanej expanzii a kontrakcii pri zahrievaní a chladnutí výfukového systému.
Zväčšenie hrúbky plechu je jedným zo spôsobov, ako zvýšiť tuhosť, ale tiež to zvyšuje hmotnosť a spotrebu materiálu. Reliéf poskytuje ďalšiu možnosť.
Lisovaním kontrolovaného trojrozmerného vzoru do plechu výrobca mení jeho geometriu prierezu. Vyvýšené a zapustené prvky robia panel odolnejším voči ohýbaniu než ekvivalentný úplne plochý povrch.
Pre automobilových inžinierov to vytvára dôležitú príležitosť: štrukturálnu stabilitu možno zlepšiť bez toho, aby sa museli spoliehať výlučne na kov s väčšou hrúbkou.
Vzhľad reliéfneho plechu na tepelné štíty niekedy spôsobuje, že sa s ním zaobchádza ako s kovovým výrobkom so vzorom. Tento opis však opomína jeho primárny účel.
V automobilovom tepelnom manažmente môže reliéfny profil ovplyvniť:
Optimálny vzor závisí od základného kovu, hrúbky plechu, rozmerov štítu, hĺbky tvarovania a spôsobu montáže. Vzor, ktorý dobre funguje pre veľký hliníkový panel podvozku, nemusí byť najlepšou konfiguráciou pre kompaktný štít výfukového potrubia z nehrdzavejúcej ocele.
Aby ste pochopili, prečo reliéf funguje, predstavte si jednoduchý list papiera. Plochý list sa ľahko ohne. Akonáhle je ten istý list zložený alebo vytvarovaný do trojrozmerného profilu, stáva sa oveľa odolnejším voči ohýbaniu v určitých smeroch.
Reliéfny kov sa riadi rovnakým všeobecným štrukturálnym princípom.
Vyvýšený vzor vnáša lokálnu geometriu do inak plochého povrchu. Namiesto toho, aby sa celý panel správal ako jedna tenká rovina, tvarované časti odolávajú ohýbaniu a pomáhajú rozložiť mechanické zaťaženie po celej súčiastke.
Pri dizajne tepelných štítov to môže byť obzvlášť užitočné, keď štít musí pokrývať relatívne veľkú plochu, ale výrobca sa chce vyhnúť zbytočnej hmotnosti.
Cieľom teda nie je jednoducho vyrobiť čo najtenší kov. Je to nájsť vhodnú kombináciu:
Jeden tepelný štít sa môže zdať ako malý komponent vozidla, ale kompletná platforma môže využívať viacero tepelných bariér okolo motora, výfukového systému, podlahy, palivového systému a zariadení na dodatočnú úpravu spalín.
Pridávanie zbytočnej hrúbky každému štítu zvyšuje celkovú hmotnosť vozidla, ako aj spotrebu surovín.
Razený kov dáva dizajnérom ďalší spôsob, ako dosiahnuť požadované štrukturálne správanie. Namiesto riešenia každého problému s tuhosťou zvyšovaním hrúbky materiálu sa geometria samotného materiálu stáva súčasťou dizajnu komponentu.
Toto je jeden z dôvodov, prečo je razený hliníkový materiál tepelného štítu obzvlášť atraktívny pre veľkoplošné aplikácie. Hliník už ponúka nízku hustotu a razenie môže urobiť tenký plech vhodnejším na manipuláciu a inštaláciu.
Pre teplejšie oblasti, kde sa uprednostňuje nehrdzavejúca oceľ, môže razenie podobne pomôcť vytvoriť stabilný tenkostenný štít bez toho, aby sa diel zmenil na zbytočne ťažký kovový kryt.
Tepelný štít vozidla nikdy nefunguje v statickom prostredí.
Počas prevádzky môže byť vystavený:
Veľký plochý panel môže vykazovať nežiaduci pohyb, ak jeho tuhosť, montážne body a geometria nie sú správne navrhnuté. V niektorých prípadoch to prispieva k bzučaniu, hrkaniu alebo únave materiálu v okolí upevňovacích bodov.
Razený profil môže pomôcť zvýšiť tuhosť panelu a zmeniť spôsob, akým plech mechanicky reaguje. Nemal by sa sám osebe považovať za kompletné riešenie NVH; dizajn montáže, vôle, spojovacie prvky a geometria komponentov zostávajú rovnako dôležité.
Razenie však dáva tepelnému inžinierovi ďalší štrukturálny nástroj na kontrolu správania tenkého kovového tepelného štítu.
Hluk, vibrácie a drsnosť (NVH) sa neobmedzujú len na motory, odpruženie alebo obloženie interiéru. Zle navrhnutý tepelný štít sa môže tiež stať zdrojom NVH.
To je obzvlášť dôležité pre veľké podvozkové štíty umiestnené blízko výfukového systému. Aj keď diel plní svoju tepelnú funkciu správne, nežiaduce hrkanie alebo rezonancia môžu spôsobiť problém s kvalitou vozidla.
Počas vývoja OEM preto inžinieri hodnotia tepelný výkon a mechanické správanie spoločne.
Typické konštrukčné úvahy zahŕňajú:
Razenie by sa nemalo považovať za náhradu za správne tepelné inžinierstvo. Tepelný výkon automobilového tepelného štítu závisí od celej inštalácie, nielen od povrchového vzoru.
Dôležité faktory zahŕňajú:
Tam, kde reliéfna geometria pomáha zachovať navrhnutý odstup alebo štrukturálny tvar tenkého štítu, môže nepriamo prispieť k stabilnému tepelnému výkonu. Jej najzrejmejším technickým prínosom je však skôr štrukturálna funkcia než len zvýšenie teplotnej odolnosti.
Mnohé pevné automobilové tepelné štíty fungujú najúčinnejšie, keď sú oddelené od horúceho povrchu a nie pritlačené priamo naň.
Dôvod je jednoduchý: priamy kontakt kovu s kovom vytvára cestu pre vedenie tepla.
Keď medzi komponentom výfuku a štítom existuje kontrolovaný priestor, konštrukcia môže znížiť priame vedenie tepla a využiť štít primárne na zvládnutie sálavého tepla dosahujúceho chránenú stranu.
To znamená, že inžinieri by mali posudzovať kompletnú zostavu namiesto špecifikovania reliéfneho plechu izolovane.
Relevantné otázky zahŕňajú:

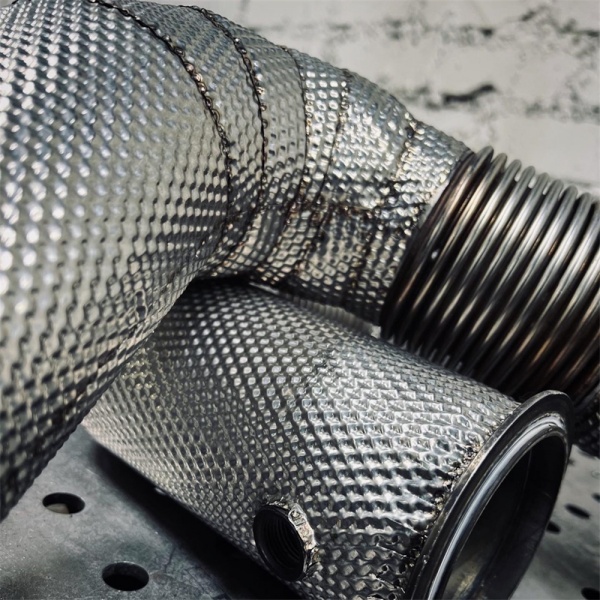

Nehrdzavejúca oceľ sa často používa na pevné tepelné štíty umiestnené v náročných prostrediach výfukového systému. Poskytuje užitočnú mechanickú pevnosť, odolnosť proti korózii a trvanlivosť pri vystavení opakovanému zahrievaniu a ochladzovaniu.
Keď je tenká nehrdzavejúca oceľ reliéfne upravená, štruktúrovaný povrch zvyšuje tuhosť a robí materiál vhodnejším pre tvarované automobilové komponenty.
Typické aplikácie pre reliéfny tepelnoizolačný plech z nehrdzavejúcej ocele zahŕňajú:
Konečná trieda nehrdzavejúcej ocele by mala byť zvolená podľa prostredia aplikácie, koróznych podmienok, požiadaviek na tvarovanie a tepelného zaťaženia.
Hliník sa riadi inou konštrukčnou logikou.
Jeho hlavnou výhodou pri tepelnom manažmente vozidiel je nízka hmotnosť v kombinácii s dobrou tvarovateľnosťou a užitočnými charakteristikami tienenia sálavého tepla. Vďaka tomu je obzvlášť praktický pre veľké panely umiestnené mimo najviac namáhaných horúcich zón výfuku.
BSTFLEX materiál reliéfneho hliníkového tepelného štítu možno použiť pre aplikácie, ako sú:
Ražba je obzvlášť užitočná pre hliník, pretože široké tenké panely môžu byť inak relatívne pružné. Tvarovaný povrch zlepšuje ich štrukturálne správanie pri zachovaní výhody nízkej hmotnosti spojenej so základným materiálom.
| Dizajnový faktor | Razený hliník | Razená nehrdzavejúca oceľ |
|---|---|---|
| Hlavná výhoda | Nízka hmotnosť | Odolnosť v náročných horúcich zónach |
| Typická inštalácia | Podvozok, podlaha, motorový priestor a sekundárne bariéry | Výfukové potrubie, katalyzátor, tlmič výfuku a horúca strana výfuku |
| Hmotnosť panelu | Nižšia | Vyššia pri porovnateľnej geometrii |
| Tvarovateľnosť | Dobre prispôsobené na ľahké tvarované diely | Vhodné pre pevné tvarované výfukové štíty |
| Mechanická robustnosť | Vhodné tam, kde je prioritou hmotnosť | Uprednostňuje sa tam, kde sú vyššie mechanické nároky |
| Výhoda ražby | Spevňuje ľahký plech | Podporuje tuhú konštrukciu s tenkou hrúbkou |
Správna voľba je určená tepelnou zónou a mechanickým prostredím, nie samotnou ražbou.
Niektoré výfukové systémy pracujú mimo podmienok, ktoré sa bežne priraďujú ku konvenčným hliníkovým alebo štandardným štítom z nehrdzavejúcej ocele. Vysokovýkonné preplňované motory, motoristické systémy a špecializované priemyselné výfukové zostavy môžu vyžadovať výkonnejšie zliatiny niklu.
Pre tieto aplikácie spoločnosť BSTFLEX dodáva aj Materiál tepelného štítu Alloy 625 Inconel.
Inconel sa vo všeobecnosti zvažuje vtedy, keď extrémne tepelné zaťaženie, odolnosť proti oxidácii a mechanický výkon pri vysokých teplotách odôvodňujú vyššie náklady na materiál.
Preto by sa mal považovať za technickú možnosť pre náročné prevádzkové podmienky, a nie za automatické vylepšenie pre každý automobilový tepelný štít.
Neexistuje univerzálny razený vzor vhodný pre každú tepelnú bariéru.
V závislosti od výrobného procesu a požiadaviek na komponent môže kovový tepelný štít použiť:
Vzor by sa mal vyberať podľa požadovanej tuhosti, hrúbky plechu, smeru tvárnenia a geometrie hotového komponentu.
Zložitý vzor nie je automaticky lepší. Cieľom je vytvoriť dostatočnú štrukturálnu stabilitu pri zachovaní vyrobiteľnosti.

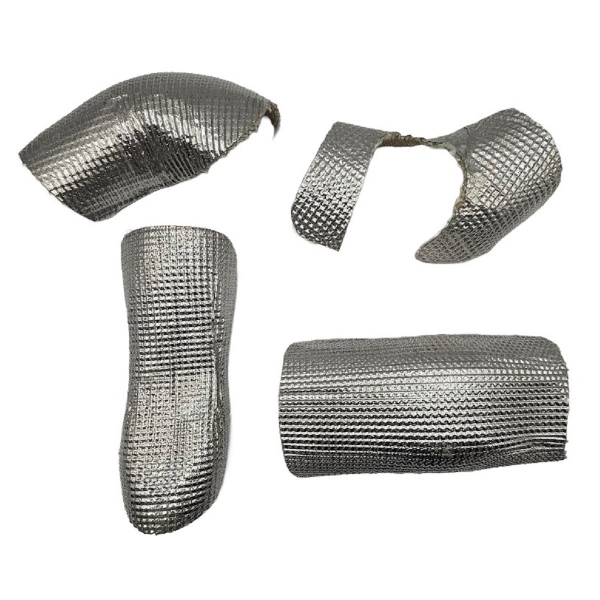

Materiál tepelného štítu sa často po výrobe počiatočného plechu alebo zvitku ďalej lisuje, ťahá, ohýba alebo orezáva.
Z tohto dôvodu musí byť razenie kompatibilné s následným tvárnením.
Príliš agresívny vzor môže narúšať hlboké ťahanie alebo spôsobiť nepredvídateľný tok materiálu v zložitom komponente. Príliš plytký vzor nemusí poskytnúť požadovanú tuhosť.
Vývoj tepelného štítu OEM preto musí zohľadňovať postup výrobných operácií, vrátane:
Jednou z najčastejších chýb pri obstarávaní je dopytovanie kovového tepelného štítu iba podľa materiálu a hrúbky.
Napríklad:
„Potrebujeme plech na tepelný štít z nehrdzavejúcej ocele.“
Tieto informácie nestačia na definovanie spoľahlivého automobilového komponentu.
Kupujúci by mal zvážiť aj:
Rovnaká hrúbka plechu sa môže správať veľmi odlišne v závislosti od zliatiny, vzoru a hotovej geometrie.
Rôzni zákazníci nakupujú materiály na tepelnú ochranu v rôznych fázach výrobného reťazca.
Spoločnosť zaoberajúca sa lisovaním výfukov môže vyžadovať razený plech alebo zvitok, ktorý sa neskôr vylisuje do hotových štítov. Dodávateľ automobilových komponentov úrovne Tier môže namiesto toho vyžadovať tvarovaný komponent vyrobený podľa výkresu.
Pri žiadosti o cenovú ponuku by mali kupujúci jasne identifikovať, či požadujú:
Tento rozdiel je obzvlášť dôležitý pri obstarávaní tepelných štítov v segmente B2B, pretože nástroje, rozmerové tolerancie a objem výroby môžu výrazne ovplyvniť výrobnú metódu.
Reliéfne kovové tepelné bariéry možno nájsť v celom vozidle všade tam, kde je potrebný pevný a ľahký štít medzi zdrojom tepla a komponentom citlivým na teplotu.
Štít musí odolať vibráciám motora a opakovaným tepelným cyklom pri zachovaní vôle od potrubia a okolitých komponentov.
Tepelné štíty okolo katalyzátorov chránia priľahlé podlahové konštrukcie, kabeláž a iné systémy podvozku pred koncentrovaným sálavým teplom.

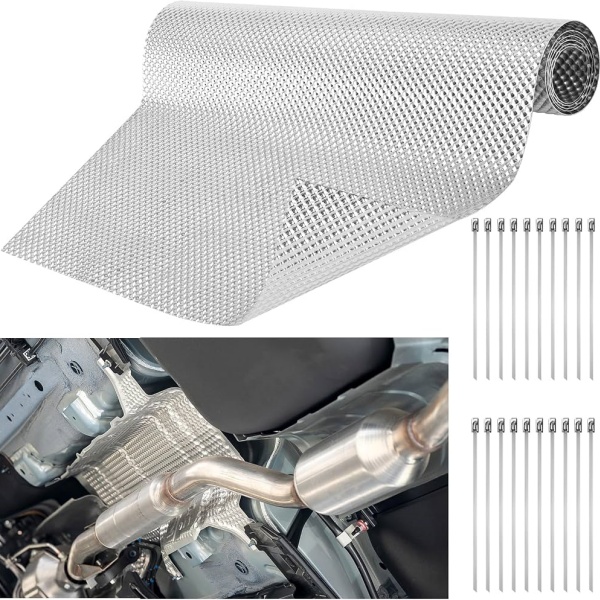

Dlhé výfukové trasy pod vozidlom často vyžadujú tienenie tam, kde potrubia prechádzajú v blízkosti podlahy vozidla, palivových systémov alebo konštrukcií karosérie.
Veľké plochy štítov okolo tlmičov výfuku profitujú z kombinácie nízkej hmotnosti a dostatočnej tuhosti panelov.
Kompaktné motorové priestory s turbodúchadlom vytvárajú náročné výzvy z hľadiska priestorového usporiadania a tepelného manažmentu. V závislosti od prevádzkového prostredia možno zvážiť nehrdzavejúcu oceľ alebo vysokovýkonné zliatiny.
Ľahké hliníkové bariéry môžu pomôcť chrániť kabeláž, komponenty nasávania, elektroniku a panely karosérie pred sálavým teplom generovaným komponentmi na strane výfuku.
Táto technológia sa neobmedzuje len na osobné vozidlá.
Reliéfne kovové tepelné štíty možno použiť aj na:
Tieto aplikácie môžu klásť väčší dôraz na odolnosť, pretože motory môžu pracovať dlhší čas pri vysokom zaťažení a zároveň sú vystavené nečistotám, vode, vibráciám a mechanickým nárazom.
Užitočný dopyt (RFQ) by mal poskytnúť dostatok informácií na to, aby dodávateľ pochopil požiadavky na materiál aj konečnú aplikáciu.
| Položka špecifikácie | Informácie, ktoré treba poskytnúť |
|---|---|
| Aplikácia | Výfukové potrubie, katalyzátor, podvozok, turbo, tlmič výfuku, motorový priestor alebo iné miesto |
| Základný materiál | Hliník, nehrdzavejúca oceľ, Inconel alebo materiál na odporúčanie |
| Trieda | Požadovaná trieda zliatiny, ak je už špecifikovaná |
| Hrúbka | Nominálna hrúbka plechu alebo prijateľný rozsah |
| Ražba | Existujúci vzor, vzorka alebo požadovaný štrukturálny cieľ |
| Rozmery | Šírka, dĺžka alebo špecifikácia zvitku |
| Spracovanie | Plech, výstrižok, lisovanie, tvarovanie alebo hotový komponent |
| Výkres | 2D výkres, 3D model alebo fyzická vzorka, ak je k dispozícii |
| Množstvo | Množstvo prototypov a očakávaný ročný dopyt |
BSTFLEX podporuje projekty tepelného manažmentu od surového materiálu tepelného štítu až po prispôsobené aplikácie OEM.
Dostupné možnosti môžu zahŕňať:
Pre aktuálne možnosti produktov pozri:

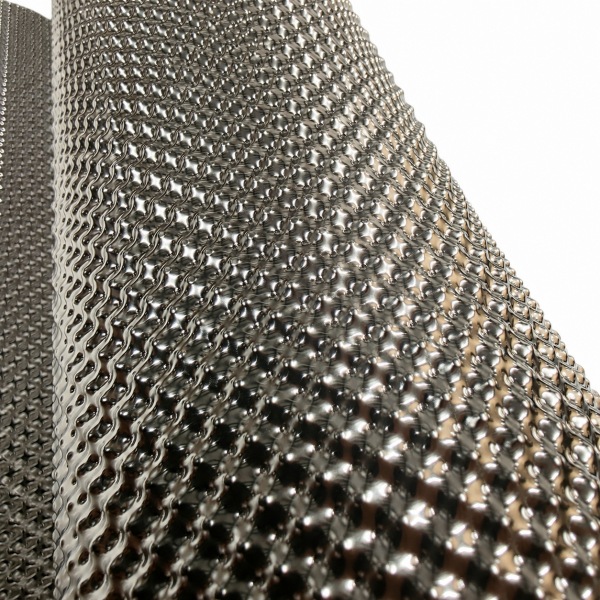

Razený materiál tepelného štítu je kovový plech alebo fólia, ktorá bola mechanicky vytvarovaná s vyvýšeným a zapusteným povrchovým vzorom. Razená geometria zvyšuje štrukturálnu tuhosť tenkého plechu a robí ho vhodným pre ľahké automobilové tepelné bariéry.
Jamky alebo iné razené prvky dodávajú tenkému kovu trojrozmernú geometriu. To môže zlepšiť tuhosť panelu a pomôcť tepelnému štítu udržať si navrhnutý tvar pri vibráciách a tepelných cykloch.
Pre mnohé tenkostenné automobilové štíty ponúka ražba štrukturálne výhody, pretože tvarovaný povrch je odolnejší voči ohýbaniu ako úplne plochý plech z podobného materiálu a hrúbky. Vhodná konštrukcia stále závisí od aplikácie.
Nie. Základná zliatina primárne určuje vysokoteplotnú schopnosť materiálu. Razenie mení geometriu a mechanické správanie plechu; nepremieňa hliník ani nehrdzavejúcu oceľ na zliatinu s vyššou teplotnou odolnosťou.
Hliník je atraktívny pre ľahké sálavé bariéry a veľkoplošné štíty. Nehrdzavejúca oceľ sa všeobecne uprednostňuje v náročnejších prostrediach na strane výfuku. Výber materiálu by mal vychádzať z tepelného zaťaženia, hmotnosti, korózie, vibrácií a montážnej polohy.
Zliatiny na báze niklu, ako napríklad Inconel 625, možno zvážiť pre náročné tepelné prostredia, kde je dôležitý vysokoteplotný mechanický výkon a odolnosť proti oxidácii. Všeobecne sú vyhradené pre aplikácie, ktoré ospravedlňujú ich vyššie materiálové náklady.
Áno. Geometriu razenia možno vyvinúť podľa hrúbky materiálu, rozmerov hotového dielu, požiadaviek na tvarovanie a objemu výroby. Zákazníci môžu na posúdenie poskytnúť výkresy, vzorky alebo existujúci tepelný štít.
V závislosti od projektu môže byť materiál dodaný na ďalšie spracovanie alebo vyvinutý do dielov špecifických pre danú aplikáciu. V dopytoch (RFQ) by malo byť uvedené, či sa vyžadujú plechy, polotovary, tvarované komponenty alebo hotové tepelné štíty OEM.
Hodnota razeného automobilového tepelného štítu nepochádza len z povrchového vzoru. Pochádza zo spoločného využitia geometrie, materiálu a konštrukcie inštalácie.
Správne zvolený vzor razenia môže tenkému kovu dodať väčšiu štrukturálnu stabilitu, podporiť ľahkú konštrukciu a pomôcť hotovému tepelnému štítu odolávať vibráciám a tepelným cyklom, ktoré sa vyskytujú v skutočných vozidlách. Hliník, nehrdzavejúcu oceľ a Inconel možno následne vybrať podľa tepelnej zóny, v ktorej bude štít fungovať.
Pre výfukové systémy OEM, motorové priestory, katalyzátory, turbodúchadlá alebo aplikácie na podvozku môže BSTFLEX skontrolovať výkresy, vzorky a prevádzkové požiadavky s cieľom vyvinúť vhodné riešenie razeného kovového tepelného štítu.
Pošlite požadovaný materiál, hrúbku, rozmery, výkres, ročné množstvo a informácie o aplikácii, aby ste požiadali o inžinierske posúdenie, vzorku alebo cenovú ponuku.
