Chrastenie tepelného štítu výfukového potrubia: Upevnenie, praskliny a výmena

Jedenhrkanie tepelného štítu výfukového potrubiamôže pochádzať z uvoľneného upevnenia, poškodeného montážneho prvku alebo kontaktu so susedným komponentom. Samotný zvuk neurčuje, ktorý stav je zodpovedný. Výmena kovového krytu bez kontroly jeho podpier môže pôvodný problém pretrvávať.

Pre výrobcu zariadení alebo kupujúceho náhradných dielov nie je užitočnou otázkou len to, či nový štít vyzerá pevnejšie. Ide o to, či navrhovaný diel obnoví požadované krytie a zostane správne umiestnený počas prevádzkových podmienok motora.

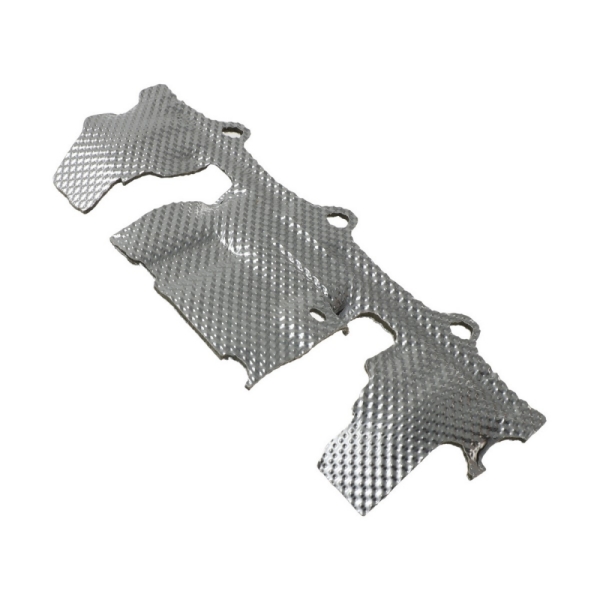

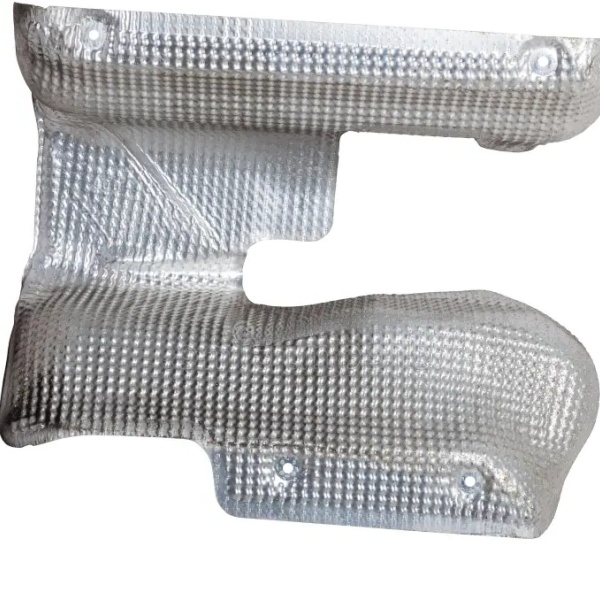

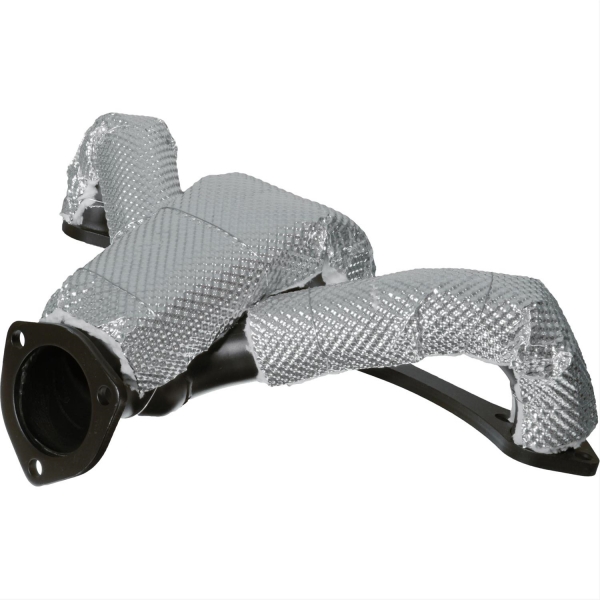

BSTFLEX dodávalisovaný tepelný štít výfukového potrubiav hliníkových alebo nerezových konštrukciách, s možnosťami izolácie podľa špecifikácie projektu. Tento článok sa zaoberá skôr pevným kovovým tienením rozdeľovača než flexibilnými prikrývkami rozdeľovača.

Zaznamenajte, kedy sa objaví hrkotanie

Pred demontážou zostavy zaznamenajte nahlásený stav: studený štart, teplý voľnobeh, konkrétny rozsah otáčok motora, zmeny zaťaženia alebo prevádzka po nedávnych prácach na výfuku. Zahrňte revíziu dielu a akúkoľvek zmenu na rozdeľovači, konzolách alebo okolitom potrubí.

Hluk obmedzený na úzky rozsah otáčok si vyžaduje preskúmanie vibračnej odozvy. Hluk, ktorý sa objaví po zahriatí, si vyžaduje preskúmanie teplotne závislej vôle. Ani jedno z pozorovaní nie je diagnózou. Úniky výfukových plynov, uvoľnené susedné časti a iné zvuky motora musí tiež vylúčiť kvalifikovaný technik.

Praktické kontroly vykonávajte až po bezpečnom vypnutí, dostatočnom ochladení a izolácii požadovanej postupom zariadenia. Nesiahajte okolo bežiaceho motora ani netlačte na horúci štít, aby ste ho stlmili. Kontrolované prevádzkové pozorovania musia vykonávať osoby a zariadenia vhodné na danú úlohu.

Sledujte spoj od hlavy skrutky k montážnemu výstupku

Viditeľná skrutka nedokazuje, že štít je bezpečne upevnený. Skontrolujte celé upevňovacie zariadenie oproti schválenej zostave: upevňovací prvok, špecifikovaná podložka alebo rozpera, výstupok štítu, konzola a montážny výstupok. Identifikujte chýbajúce diely, poškodené závity, posunuté komponenty alebo výstupok, ktorý už nie je usadený podľa očakávania.

Niektoré zostavy používajú špeciálne dištančné podložky alebo izolačné prvky. Iné priamo upínajú tienenie. Nahradenie jedného usporiadania druhým môže zmeniť uchytenie aj vôľu. Nevymieňajte určený diel ľubovoľným súborom podložiek len preto, že skrutku je stále možné nainštalovať.

Špecifikácia uťahovania sa vzťahuje na skutočný spoj. Pre skrutky tepelného štítu výfukového potrubia neexistuje univerzálny krútiaci moment. Veľkosť upevňovacieho prvku, materiál, závit, mazanie a montážna konštrukcia musia zodpovedať platným pokynom. Dodatočné uťahovanie nenahrádza výmenu roztrhnutého jazýčka ani opravu poškodenej podpery.

Ak je potrebné panel zatlačiť do strany, aby sa zaistil posledný úchyt, zaznamenajte si nesúlad. Nechajte skontrolovať rozmery a zarovnanie zostavy, namiesto použitia upevňovacích prvkov na vytrhnutie nevysvetliteľnej deformácie z plášťa.

Miesto poškodenia mení vyšetrovanie

Pred odstránením krytu ho odfotografujte na mieste a potom odfotografujte obe strany postihnutej oblasti. Zachovajte orientáciu dielu a identifikujte príslušné upevnenie. Detailný záber bez širšieho pohľadu na zostavu môže skryť blízky držiak alebo potrubie zodpovedné za kontakt.

Opotrebovanie diery a prasknutá úchytka sú rôzne nálezy.Opotrebenie môže byť konzistentné s relatívnym pohybom na rozhraní. Trhlina môže vyžadovať vyšetrenie cyklického zaťaženia, lokálnej geometrie, korózie, poškodenia tvárnením alebo montážneho napätia. Môže byť prítomných viac ako jeden mechanizmus, takže fotografia by mala skôr usmerňovať kontrolu, než ju nahrádzať.

Predtým, ako podozrivé otvory označíte za poškodené, porovnajte ich s výkresom alebo nepoškodeným referenčným dokumentom. Ak je potrebné inžinierske preskúmanie pôvodu trhliny, pred kontrolou ju zachovajte namiesto brúsenia, zvárania alebo ohýbania danej oblasti.

Odbavenie musí prežiť rozcvičku

Rozdeľovacie potrubie, štít a podpery nemusia nevyhnutne dosiahnuť rovnakú teplotu alebo sa roztiahnuť o rovnakú hodnotu. Ich relatívna poloha sa preto môže meniť medzi kontrolou studeného uloženia a prevádzkovými podmienkami. Upevňovacie usporiadanie, ktoré tento pohyb obmedzuje, môže tiež vytvárať lokálne napätie.

Skontrolujte najbližšie oblasti okolo koľajníc, zberačov, konzol a priľahlých komponentov výfuku. Zahrňte pohyb motora vzhľadom na časti namontované na karosérii. Dostatočná medzera v strede štítu neznamená vôľu na hrane alebo montážnej výstupke.

Pre kontrolu výrobcom originálneho zariadenia (OEM) identifikujte kritické miesta s medzerami a dohodnite sa, ako sa ich správanie bude bezpečne posudzovať. Použite inštalačné limity stanovené zodpovedným technikom; nepoužívajte všeobecnú minimálnu vzduchovú medzeru na každý kryt rozdeľovača.

Štrbina, flexibilné upevnenie alebo zmena polohy podpery môžu byť v konkrétnom návrhu technickou možnosťou. Nejde o pokyn na zväčšenie otvorov v nainštalovanom diele. Takéto zmeny ovplyvňujú uchytenie, krytie a pohyb a vyžadujú si schválenie pred použitím.

Neriešte lokálnu trhlinu odhadovaním hrúbky

Zväčšenie hrúbky plechu mení hmotnosť a tuhosť štítu. Samotné to neopravuje nesprávne zarovnané upevnenie alebo hranu narážajúcu na rozdeľovač. Podobne, pridanie ďalšieho pevného montážneho bodu môže zmeniť vibračnú odozvu a zároveň zaviesť dodatočné obmedzenie.

Navrhovanú revíziu založte na dôkazoch o poškodení. Preskúmanie môže preskúmať prechod jazýčkov, nepodopretú oblasť panelu, tvarovaný profil, usporiadanie upevnenia alebo blízkosť k inému komponentu. Každá navrhovaná zmena by sa mala zaoberať identifikovaným stavom, a nie všeobecnou požiadavkou na zvýšenie ťažkosti štítu.

Výber materiálu zostáva dôležitý, najmä ak je skutočná teplota alebo vystavenie prostrediu mimo existujúcej špecifikácie. Túto otázku oddeľte od otázky prispôsobenia a udržania materiálu. NašeSprievodca materiálmi tepelného štítu výfukového potrubiarozoberá stránku projektu týkajúcu sa výberu materiálov.

Revidovaný diel by mal byť posúdený z hľadiska mechanického správania aj tepelnej ochrany. Eliminácia hrkotania zmenou krytia alebo umiestnením štítu k inému komponentu nie je dostatočným dôkazom úspešného tepelného návrhu.

Náhradné uloženie zahŕňa okolitú zostavu

Prevýmena tepelného štítu výfukového potrubia, identifikujte číslo dielu sacieho potrubia, montážne usporiadanie a príslušnú konfiguráciu motora. Skontrolujte skutočnú inštaláciu, namiesto toho, aby ste predpokladali, že kompatibilitu zabezpečuje názov radu motora.

Náhrada sa musí zhodovať viac než len s viditeľným obrysom. Polohy pripojení, hĺbka tvaru, odrazy hrán a vzdialenosť od senzorov alebo kabeláže môžu určiť, či diel funguje správne. Ak je referenčný štít zdeformovaný alebo neúplný, pred vývojom náhrady odlíšte pôvodnú geometriu od poškodenia.

Skontrolujte stav montážnych výstupkov rozdeľovača, závitov a konzol. Nový kryt namontovaný na poškodenú podperu môže reprodukovať rovnaký problém. Ak rozdeľovač a podpery zostanú prevádzkyschopné, výmena krytu môže byť samostatnou operáciou; rozsah musí byť určený príslušnými servisnými pokynmi.

Udržujte susedné štíty oddelené. Štít rozdeľovača alisovaný tepelný štít turbodúchadlasa môžu stretávať v blízkosti vstupu do turbíny bez toho, aby boli zameniteľné časti. Pri zmene ktorejkoľvek súčasti skontrolujte ich rozhranie a požiadavky na prístup.

Trvalé odstránenie nie je vhodnou štandardnou reakciou na hrkotanie. Požadovaná tepelná bariéra sa musí obnoviť pomocou schváleného opravného alebo výmenného postupu. Tichý motorový priestor nezaručuje, že blízke hadice, konektory alebo panely zostanú dostatočne chránené.

Čo patrí do správy o opakovaných poruchách

Ak viacero dielov vykazuje podobné poškodenie, pošlite dôkazy z viacerých častí, než len z najhoršieho príkladu. Uveďte postihnuté množstvo, výrobnú dávku, ak je známa, čas prevádzky a miesto poškodenia. Ak je k dispozícii, priložte nepoškodený referenčný príklad z rovnakej konfigurácie.

Zaznamenajte si prevádzkový stav spojený s hlukom a všetky predchádzajúce práce na výfukovom systéme. Označte si kontaktné plochy na montážnej fotografii a označte príslušné montážne prvky. Vrátený hardvér si podľa potreby uschovajte na príslušnom mieste.

Oddeľte potvrdené fakty od vysvetlení, ktoré sú predmetom vyšetrovania. „Prasklina na zadnej montážnej západke po zaznamenanom servisnom intervale“ je pozorovanie. „Príliš tenký materiál“ je navrhované vysvetlenie, ktoré si stále vyžaduje dôkazy.

V prípade revidovaného návrhu definujte, čo preukáže zlepšenie: bezpečné uchytenie, prijateľná vôľa, absencia nového poškodenia nad dohodnuté vyhodnotenie a teploty v rámci príslušných limitov komponentu. Zaznamenajte akúkoľvek kontrolu alebo test, ktorý ešte nebol dokončený, namiesto toho, aby ste diel opísali ako plne validovaný.

Diskutujte o existujúcom kryte rozdeľovača so spoločnosťou BSTFLEX

BSTFLEXTepelný štít výfukového potrubiaje referenčný produkt pre dopyt na pevný kovový rozdeľovací štít. Uveďte požadovaný materiál, konštrukciu, montážne usporiadanie a dodaný hardvér, namiesto toho, aby ste predpokladali, že každá konfigurácia má rovnaké rozmery alebo výkon.

V prípade existujúceho návrhu poskytnite výkres alebo vzorku spolu s fotografiami inštalácie a problémom, ktorý sa má preskúmať. V prípade novej zostavy identifikujte požiadavky na pokrytie a dostupný priestor. Pre daný projekt by sa mali dohodnúť podrobnosti o výrobe, rozsah kontroly a akékoľvek aplikačné testovanie.

Súvisiace tvarované komponenty sú uvedené vtepelné štíty na lisovanie kovovkategória.Pošlite spoločnosti BSTFLEX výkres alebo vzorové informácie o štíte rozdeľovačaprediskutovať cenovú ponuku na mieru. Uveďte očakávané množstvo a odlíšte rozmerovú reprodukciu od požiadavky na redizajn.
