Plech tepelného štítu vs. rohož tepelného štítu: Ktorý formát by ste si mali vybrať?

Oct 30, 2026


Tepelne odrazová plechová fólia a tepelne odrazová rohož sa často používajú ako prekrývajúce sa názvy produktov, ale nie vždy opisujú rovnakú konštrukciu. Tenký reflexný laminát, tkaná sklolaminátová bariéra a hrubšia tepelná rohož sa môžu predávať na ochranu pred sálavým teplom, pričom sa správajú veľmi odlišne pri rezaní, lepení a inštalácii.

Pre OEM kupujúceho nie je užitočnejšia otázka, či dodávateľ nazýva produkt plechom, fóliou alebo rohožou. Špecifikácia by mala identifikovať reflexnú lícovú vrstvu, podklad, hrúbku, zadnú stranu a hotovú formu dodávky. Tieto detaily určujú, či materiál možno nalepiť na panel, vytvarovať okolo obrysu alebo spracovať na opakovateľný vlastný diel.

Spoločnosť BSTFLEX dodáva tepelne odrazové plechové fólie, tepelnoizolačné rohože a reflexné materiály tepelnej bariéry pre automobilové a priemyselné aplikácie. Táto príručka vysvetľuje, ako zvoliť vhodný formát bez toho, aby ste sa spoliehali iba na názov produktu.

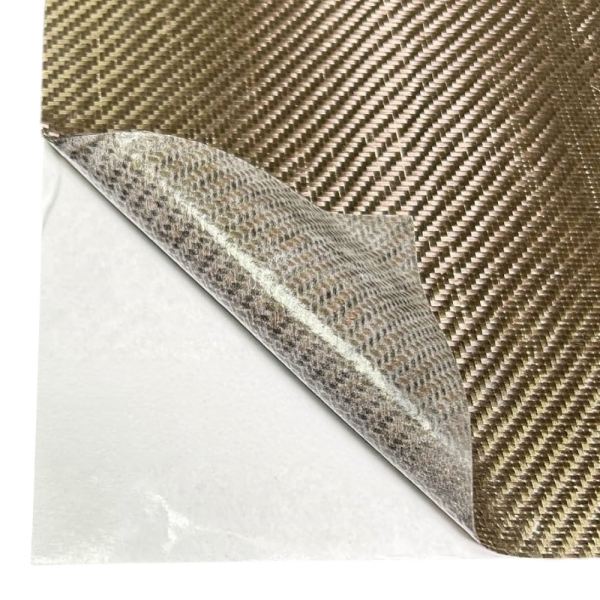

Heat Shield Sheet

Čo sa zvyčajne nazýva tepelne odrazová plechová fólia?

Tepelne odrazová plechová fólia sa vo všeobecnosti chápe ako pomerne tenký, flexibilný materiál dodávaný ako plochý plech, fólia alebo rolka. Mnohé konštrukcie využívajú hliníkový alebo metalizovaný reflexný povrch s vystužujúcou textíliou a v niektorých verziách s tlakovo citlivým lepidlom.

Fólie sú užitočné tam, kde inštalácia vyžaduje:

  • pomerne nízkoprofilovú tepelnú bariéru;
  • jednoduché zastrihnutie okolo existujúceho panela;
  • inštalácję s podkladovým lepidlom;
  • lokalizovanú ochranu pred sálavým teplom;
  • vlastné tvary vyseknuté na mieru;
  • pokrytie pomerne hladkého povrchu.

BSTFLEX hliníková tepelne reflexná fólia s podkladovým lepidlom je príkladom tohto typu formátu produktu. Konštrukcia kombinuje reflexnú lícovú stranu s výstužnou vrstvou a lepiacou podkladovou vrstvou pre inštaláciu na vhodný povrch.

A zlatá tepelne reflexná fólia poskytuje ďalší tenký reflexný formát. Jej farba a lícová konštrukcia sa líšia od fólie s hliníkovým povrchom, ale nákupné otázky zostávajú podobné: hrúbka, lícová strana, zadná strana, limity lepidla a hotové rozmery musia byť potvrdené.


Čo sa zvyčajne nazýva tepelne odrazová rohož?

Tepelne odrazová rohož bežne naznačuje hrubšiu konštrukciu alebo konštrukciu viac založenú na texte. Pod reflexným povrchom môže používať sklolaminát, oxid kremičitý, vlákno z vulkanickej horniny alebo iný izolačný podklad.

Rohože sa často zvažujú tam, kde projekt vyžaduje:

  • dodatočnú hrúbku materiálu;
  • vláknitú tepelnú vrstvu;
  • väčšiu prispôsobivosť okolo plytkých obrysov;
  • definovaný izolačný podklad;
  • dodávku v hárkoch alebo rolkách na orezávanie;
  • vlastné vyrezané alebo vyseknuté hotové diely.

The hliníková tepelne odrazová rohož s podkladovým lepidlom využíva hliníkovú reflexnú prednú stranu, vrstvu zo sklolaminátu a lepiacu podkladovú vrstvu. hliníkovo-kremičitá tepelne izolačná rohož používa kremičitý textilný podklad pod svojou reflexnou lícovou vrstvou.

Slovo rohož preto neopisuje jeden materiál. Opisuje formát produktu, ktorý stále potrebuje kompletnú konštrukčnú špecifikáciu.

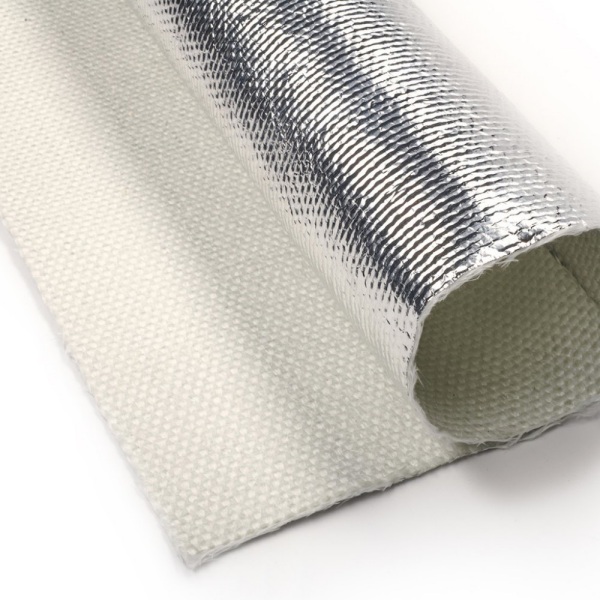

Heat Shield Sheet

Fólia vs. rohož: Začnite s inštalovanou hrúbkou

Hrúbka je jedným z prvých rozdielov, ktoré je potrebné skontrolovať. Tenká reflexná fólia zaberá menej inštalačného priestoru, zatiaľ čo hrubšia rohož môže pridať podstatnejšiu vláknitú vrstvu medzi zdrojom tepla a chráneným povrchom.

Nepredpokladajte, že hrubšie automaticky znamená lepšie. Dodatočná hrúbka môže zmenšiť dostupnú vôľu okolo komponentov výfuku, konzol, krytov alebo pohyblivých zostáv. Môže tiež zmeniť spôsob, akým flexibilný materiál kopíruje panel.

Zadefinujte:

  • maximálnu dostupnú inštalovanú hrúbku;
  • minimálna vzdialenosť od horúceho komponentu;
  • či sú povolené presahy;
  • či spojovací materiál alebo úpravy okrajov zväčšujú lokálnu hrúbku;
  • či je materiál po inštalácii stlačený.

Rohož špecifikovaná s jednou menovitou hrúbkou sa môže správať odlišne, keď je stlačená pod krytom. Nákupný výkres by preto mal uvádzať požadovaný konečný stav namiesto uvádzania katalógovej hrúbky bez kontextu inštalácie.


Porovnanie pružnosti a tvarovateľnosti

Tuhé dosky aj rohože môžu byť pružné, ale nemusia sa nevyhnutne tvarovať rovnakým spôsobom.

Tenká teplo odrážajúca doska môže kopírovať mierne zakrivenie panelu s obmedzeným nárastom hrúbky. Textilná rohož môže tolerovať väčší lokálny pohyb, ale môže premostiť tesné prehlbenia alebo vytvoriť dodatočnú hrúbku na záhyboch.

Keď chránený panel obsahuje rebrá,lisované tvary alebo zložené zakrivenie,vykonajte skúšku lícovania pred vydaním výrobného strihu. Skontrolujte, či reflexný povrch zostáva neporušený a či sa materiál vracia z obrysu namiesto toho, aby zostal v kontakte s prijímacím povrchom.

Nepoužívajte agresívne ohýbanie len na to, aby ste materiál prinútili zapadnúť na miesto. Ostrý záhyb môže poškodiť reflexný povrch alebo laminát, aj keď textilná podkladová vrstva zostane neporušená.


Lepiaca podkladová vrstva mení inštaláciu

Doska alebo rohož tepelného štítu môže byť dodávaná s tlakovo citlivým lepidlom alebo bez neho. Názov formátu nedefinuje podkladovú vrstvu.

Pre inštaláciu s lepidlom skontrolujte štyri samostatné položky:

  1. reflexný povrch;
  2. tepelný alebo výstužný podklad;
  3. laminát spájajúci vrstvy;
  4. tlakovo citlivé montážne lepidlo.

Prevádzková teplota vlákna nie je automaticky prípustnou teplotou lepeného spoja. Montážny povrch, povlak, znečistenie, inštalačný tlak a tepelný cyklus – to všetko ovplyvňuje spoj.

Viac podrobností nájdete v časti Peel and Stick Heat Shield: Where to Use It and How to Choose the Adhesive.


Reflexná doska alebo izolačná rohož?

Toto rozlíšenie je užitočnejšie než slová doska a rohož.

Reflexné bariéry sú primárne určené na zvládnutie sálavého tepla dopadajúceho na susedný povrch. Ich odkrytá reflexná strana je obvykle orientovaná smerom k zdroju žiarenia.

Izolačné vrstvy pridávajú tepelný odpor cez hrúbku materiálu a môžu ovplyvniť prenos vodivého a konvektívneho tepla v rámci zostavy.

Mnohé automobilové produkty kombinujú obe funkcie. Sklolaminátová rohož s hliníkovým povrchom napríklad zahŕňa reflexný povrch a vláknitú vrstvu. Mala by sa preto špecifikovať ako kompletný kompozit namiesto toho, aby bola opísaná iba ako hliníková fólia alebo sklolaminát.

Neporovnávajte dva materiály výlučne otázkou, ktorý odráža viac tepla. Ak je jeden kandidát podstatne hrubší, používa iný podklad alebo je nainštalovaný s inou vôľou, výsledný výkon závisí od viacerých faktorov než len od reflexného povrchu.

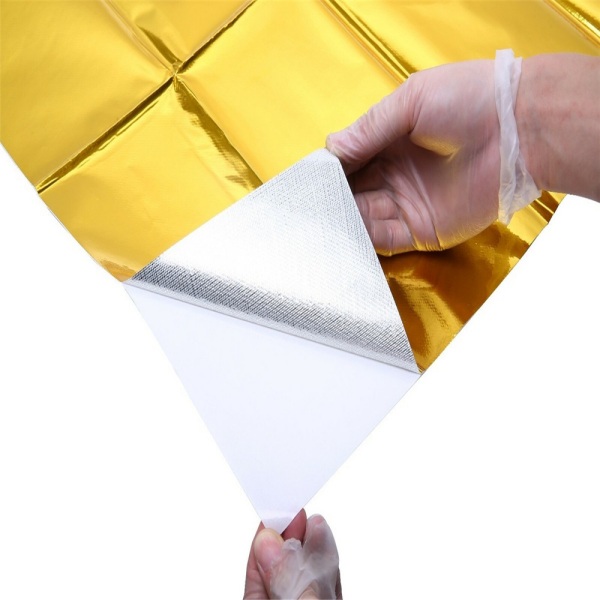

Heat Shield Sheet

Sklolaminátová rohož tepelného štítu

Sklolaminát je široko používaný ako podkladová alebo izolačná vrstva v konštrukciách flexibilných tepelných bariér. Môže sa kombinovať s vrstvou hliníkového povrchu a voliteľnou lepiacou podkladovou vrstvou.

BSTFLEX aluminized fiberglass heat shield barrier mat poskytuje jednu možnosť na báze sklolaminátu na ochranu automobilových a priemyselných panelov.

Pri špecifikácii sklolaminátu identifikujte:

  • konštrukciu tkaniny alebo rohože;
  • konečnú hrúbku;
  • hmotnosť na jednotku plochy, ak sa vyžaduje;
  • reflexný povrch;
  • požiadavku na podkladovú vrstvu alebo lepidlo;
  • hotové rozmery;
  • narezaný alebo konvertovaný formát.

Nevyberajte materiál len na základe údaju o teplote vlákna. Kompletný laminát a upevnenie musia zostať vhodné pre konkrétnu inštaláciu.


Kremíková tepelnoizolačná rohož

Kremíkové rohože poskytujú ďalší textilný podklad pre vysokoteplotné návrhy tepelných bariér. BSTFLEX ponúka nelepivé aj samolepiace hliníkovo-kremíkové konštrukcie.

The hliníkovo-kremíková tepelnoizolačná rohož je vhodná pre projekty, ktoré vyžadujú tkaný kremíkový podklad, zatiaľ čo samolepiaca hliníkovo-kremíková tepelnoizolačná bariéra poskytuje príbuznú konštrukciu s montážnym lepidlom.

Tieto by sa mali považovať za rôzne konfigurácie produktov. Pridanie lepidla mení celú zostavu a prináša ďalšiu požiadavku na teplotu a kompatibilitu povrchu.


Tenká reflexná fólia na lokálnu ochranu

Tenká reflexná fólia môže byť užitočná tam, kde je inštalačný priestor obmedzený a cieľom je hlavne znížiť sálavé zaťaženie na susednom paneli.

Typické miesta môžu zahŕňať:

  • panely motorového priestoru;
  • povrchy vzduchového filtra;
  • prepážky;
  • časti požiarnej prepážky;
  • lokálne oblasti vedľa vedenia výfuku;
  • kryty zariadení.

Krytie by malo sledovať skutočnú tepelnú dráhu. Aplikácia reflexného materiálu na nesúvisiaci povrch neposkytuje užitočnú ochranu len preto, že tento povrch je blízko.


Hrubšia rohož pre definovanú tepelnú vrstvu

Hrubšia rohož môže byť preferovaná tam, kde dizajn vyžaduje izolačnú textilnú vrstvu okrem reflexnej vrstvy. Zväčšená hrúbka sa stále musí zmestiť do inštalácie a zostať správne podopretá.

Nedovoľte, aby sa flexibilná rohož prehýbala smerom k výfukovému potrubiu alebo inému horúcemu komponentu. Tam, kde sa vyžaduje mechanické zaistenie, definujte podporné usporiadanie a montážne body namiesto predpokladu, že textília sa udrží sama.

Pri vystavených aplikáciách na spodku vozidla je nutné zvážiť aj cestné nečistoty, vodu, prúdenie vzduchu a odolnosť okrajov. Materiál vhodný na stenu v motorovom priestore nie je automaticky vhodný pod vozidlom.

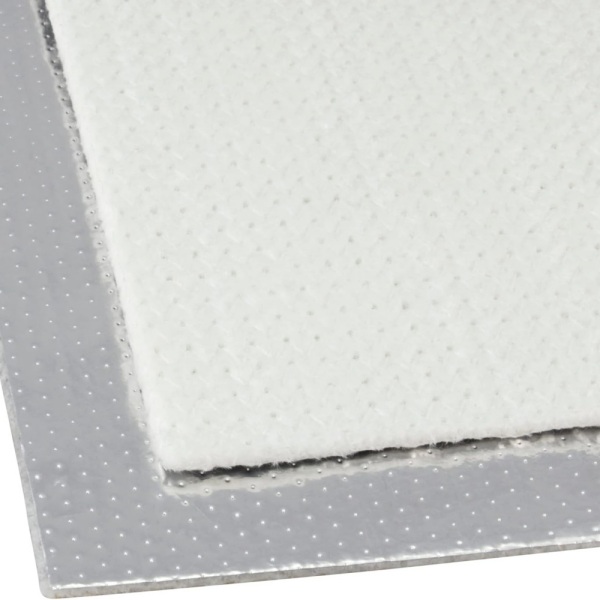

Heat Shield Sheet

Formáty dodávky plátov a rohoží

Materiály tepelnej bariéry je možné zakúpiť v niekoľkých formách v závislosti od výrobného procesu zákazníka.

Formát dodávky Typický dôvod nákupu
Štandardný plát Užitočné pre prácu s prototypmi, opravy, distribúciu alebo malosériové orezávanie vo vlastnej réžii.
Kotúčový materiál Užitočné tam, kde zákazník reže opakované prírezy alebo potrebuje dlhšie súvislé dĺžky.
Panel narezaný na mieru Znižuje orezávanie počas montáže pri zachovaní jednoduchého obdĺžnikového alebo definovaného obrysu.
Vykrajovaný diel Poskytuje opakovatelné otvory, sloty a vonkajšiu geometriu pre OEM montáž.
Samolepiaci hotový diel Kombinuje narezaný profil so špecifikovanou lepiacou vrstvou pre opakovanú inštaláciu.

BSTFLEX can review finished shapes through its vlastná vysekávaná tepelne reflexná rohož program. Podrobné požiadavky na výkresy nájdete v časti Vlastné vysekávané tepelné štíty: Výkresy, tolerancie a dodávky pre OEM.


Ako by mal kupujúci OEM porovnávať vzorky?

Použite rovnaké aplikačné a akceptačné kritériá pre každého kandidáta.

1. Potvrďte konštrukciu. Zaznamenajte lícovú vrstvu, podklad, hrúbku, lepidlo a konečné rozmery.

2. Prispôsobte materiál. Skontrolujte, či hárok alebo rohož kopíruje panel bez vzniku neakceptovateľných vrások, stlačenia alebo kontaktu s okolitými komponentmi.

3. Použite zamýšľaný spôsob montáže. Neporovnávajte hárok s podkladovým lepidlom voľne položený na paneli s mechanicky upevnenou rohožou.

4. Zmerajte chránený povrch. Definujte cieľovú teplotu v opakovateľnom bode namiesto porovnávania iba teploty exponovanej reflexnej strany.

5. Skontrolujte po kompletnom tepelnom cykle. Skontrolujte stav lícovej vrstvy, okraje, upevnenie a integritu laminátu po dohodnutej prevádzkovej expozícii a pôsobení tepla.

6. Skontrolujte čas montáže. Zaznamenajte orezávanie, odstránenie krycej vrstvy, zarovnanie a upevňovacie práce. Materiál s podobným tepelným výkonom môže stále poskytovať výrobnú výhodu, ak znižuje počet opakovaných montážnych krokov.


Neusporeďujte teplotné hodnotenia bez ich podmienok

Produkt tepelného štítu môže uvádzať niekoľko hodnôt súvisiacich s teplotou, ale tieto čísla sa môžu vzťahovať na rôzne testovacie podmienky alebo rôzne vrstvy.

Pred porovnaním dvoch kandidátov sa opýtajte:

  • Vzťahuje sa dané číslo na sálavú expozíciu?
  • Vzťahuje sa na priamy kontakt s povrchom?
  • Ide o nepretržité alebo krátkodobé pôsobenie?
  • Vzťahuje sa to na vlákno alebo na kompletný laminát?
  • Aký je prevádzkový limit lepidla?
  • Aká vôľa alebo inštalačná podmienka bola použitá?

Dve materiály nemožno radiť iba na základe teplotných čísel, ak tieto čísla opisujú rôzne podmienky.


Hárkový tepelný štít vs rohož pre bežné aplikácie

Aplikačná požiadavka Formát na skoršie vyhodnotenie Kľúčová kontrola
Tenká lokalizovaná sálavá bariéra na hladkom paneli Reflexný hárkový tepelný štít Orientácia lícovej vrstvy, teplota lepidla a príprava povrchu.
Flexibilná bariéra so sklolaminátovou tepelnou vrstvou Sklolaminátová tepelnoizolačná rohož Inštalovaná hrúbka, vôľa a kompletná špecifikácia laminátu.
Projekt špecifikujúci podklad z oxidu kremičitého Tepelnoizolačná rohož z oxidu kremičitého Podklad, lícovanie, upevnenie a skutočné prevádzkové podmienky.
Opakovanie OEM dielu s otvormi a výrezmi Hárková alebo rohožová forma upravená na vyseknutý diel Výkres, tolerancie, orientácia materiálu a schválenie vzorky.
Inštalácia na vystavenú spodnú časť karosérie Aplikácii prispôsobená bariéra alebo podopretý štít Vystavenie vozovke, upevnenie, odolnosť hrán a vzdialenosť od výfuku.


Čo by malo byť zahrnuté v dopyte (RFQ)?

Užitočný dopyt na plát alebo rohož tepelného štítu by mal zahŕňať:

  • aplikáciu a chránený komponent;
  • umiestnenie zdroja tepla;
  • nepretržité a špičkové prevádzkové podmienky;
  • maximálnu povolenú teplotu na chránenom mieste;
  • minimálnu dostupnú vôľu;
  • požadovanú hrúbku materiálu;
  • preferenciu reflexného lícovania;
  • požiadavku na sklené vlákno, oxid kremičitý alebo iný podklad;
  • lepidlovú alebo mechanickú montáž;
  • formát dodávky v hárkoch, rolkách, narezaných paneloch alebo vyseknutých dieloch;
  • hotové rozmery alebo výkres;
  • množstvo pre prototypy;
  • výrobné množstvo a ročný dopyt.

Pre väčšie programy OEM môže BSTFLEX posúdiť projekt prostredníctvom svojej služby výroby materiálov tepelných bariér a dodávok pre OEM.


Otázky týkajúce sa plátov a rohoží tepelných štítov

Je rohož tepelného štítu vždy hrubšia ako plát tepelného štítu?

Nie. Názvy produktov nie sú dostatočne štandardizované na to, aby sa slovo rohož alebo plát použilo ako špecifikácia hrúbky. Vždy si vyžiadajte skutočnú hotovú hrúbku a konštrukciu.

Je reflexný plát lepší ako izolačná rohož?

Ani jeden formát nie je univerzálne lepší. Reflexný plát môže vyhovovať nízkoprofilovej sálavej bariére, zatiaľ čo rohož môže pridať definovanú vláknitú tepelnú vrstvu. Porovnajte oba varianty s rovnakými požiadavkami na inštalačnú teplotu, vôľu a životnosť.

Môže byť plát tepelného štítu narezaný na vlastný tvar?

Mnoho flexibilných konštrukcií plátov je možné posúdiť na vlastné rezanie alebo výsek. Veľkosť prvkov, hrúbka materiálu, podklad a požiadavky na hrany ovplyvňujú realizovateľnosť. Schválte hotový diel pomocou vybraného materiálu namiesto predpokladu, že každý plát sa reže rovnako.

Môže byť rohož tepelného štítu inštalovaná priamo na výfukové potrubie?

Nepredpokladajte, že ochranná rohož panelu je vhodná pre priamy kontakt s výfukom. Priama izolácia výfuku si vyžaduje materiál a spôsob upevnenia špeciálne schválený pre dané vystavenie. Tu diskutované panelové bariéry sú určené na ochranu blízkeho povrchu, pokiaľ nie je uvedené inak.

Mám objednať pláty alebo hotové vyseknuté diely?

Pláty sú užitočné pre prototypy, distribúciu a interné spracovanie. Hotové vyseknuté diely môžu zlepšiť opakovateľnosť, keď sa v únii inštaluje rovnaká geometria. Porovnajte využitie materiálu, prácu pri spracovaní, kontrolu a požiadavky na montáž namiesto samotnej ceny plátu.


Zvoľte formát podľa inštalácie

Rozdiel medzi plátom tepelného štítu a rohožou tepelného štítu je užitočný iba vtedy, keď vedie k jasnejšej špecifikácii. Najprv definujte lícovanie, podklad, hrúbku, zadnú vrstvu, upevnenie a formát dodávky. Potom vyhodnoťte kompletný materiál v zamýšľanej inštalácii.

BSTFLEX dodáva reflexné pláty tepelných bariér a rohože tepelných bariér, vrátane sklolaminátových, silikových, zlatých reflexných a samolepiacich konštrukcií. Vlastné veľkosti a upravené diely je možné posúdiť pre OEM a priemyselné projekty.

Pošlite svoje požiadavky na tepelnoizolačné plachty alebo rohože spoločnosti BSTFLEXs použitím aplikácie, rozmerov, teplotných podmienok a požadovaného množstva pre výber materiálu a cenovú ponuku.
