Ako si vybrať hrúbku reliéfnych tepelnoizolačných plechov z nehrdzavejúcej ocele

Výber správnej hrúbky tepelného štítu z reliéfnej nehrdzavejúcej ocele je jedným z najdôležitejších rozhodnutí pri návrhu a výrobe tepelného štítu. Hrúbka ovplyvňuje tuhosť, hmotnosť, tvárnosť, odolnosť voči vibráciám, stabilitu pri inštalácii a dlhodobú životnosť v reálnych prostrediach s výfukovým teplom. Príliš tenký plech nemusí poskytovať dostatočnú štrukturálnu stabilitu pre niektoré aplikácie, zatiaľ čo príliš hrubý plech môže zbytočne pridať hmotnosť alebo znížiť flexibilitu tvarovania pri tesných rozloženiach.

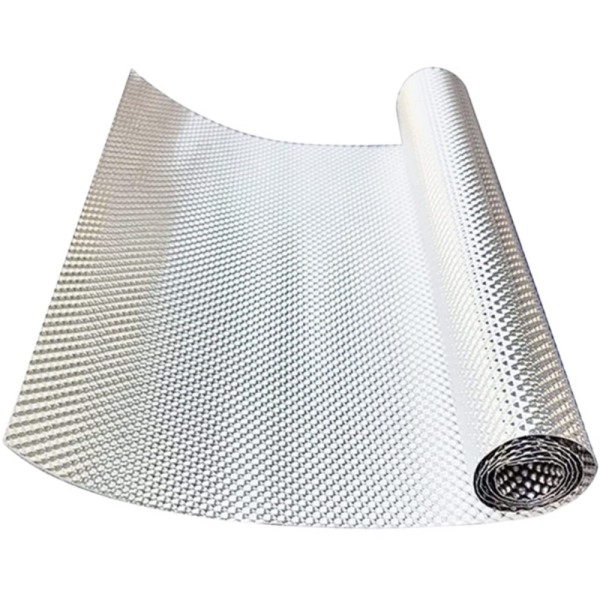

V spoločnosti BSTFLEX, naša Reliéfna tepelnoizolačná fólia z nehrdzavejúcej ocele sa široko používa na tepelné štíty výfukových plynov, tepelné bariéry turbodúchadiel, štíty katalyzátorov, štíty tlmičov výfuku, bariéry protipožiarnych stien a tepelnú ochranu podvozku. Medzi najobľúbenejšie hrúbky patria 0,1 mm , 0,15 mm a 0,2 mm , ktoré pokrývajú mnohé bežné potreby výroby tepelných štítov v automobilovom a priemyselnom priemysle.

Prečo je hrúbka dôležitá pre výkon tepelného štítu

Hrúbka nie je len rozmerový detail. Priamo ovplyvňuje správanie materiálu tepelného štítu počas rezania, ohýbania, lisovania, tvarovania, inštalácie a dlhodobej prevádzky. V automobilovom priemysle a pri výfukových systémoch musí tepelný štít často odolávať vibráciám, opakovaným tepelným cyklom, prúdeniu vzduchu a montážnemu namáhaniu a zároveň si zachovať zamýšľanú geometriu okolo zdroja tepla.

Pri výbere hrúbky reliéfneho plechu z nehrdzavejúcej ocele by sa rozhodnutie malo zakladať na celkovom prostredí aplikácie, a nie len na nákladoch na materiál. Správna hrúbka pomáha vyvážiť výkon, efektivitu výroby a životnosť.

Čo ovplyvňuje hrúbka

1. Tuhosť

Hrubšie plechy vo všeobecnosti poskytujú väčšiu štrukturálnu tuhosť. To je užitočné, keď si tepelný štít musí udržať svoj tvar na väčšej ploche, odolávať vibráciám alebo udržiavať stabilnejšiu vzduchovú medzeru v blízkosti komponentov výfuku.

2. Tvarovateľnosť

Tenšie plechy sa často ľahšie režú, skladajú a tvarujú, najmä pri kompaktnejších alebo zložitejších konštrukciách. Ak diel vyžaduje ostré ohyby alebo zložité tvarovanie, môže byť praktickejšia tenšia hrúbka.

3. Hmotnosť

Tenšie plechy z nehrdzavejúcej ocele pomáhajú znižovať celkovú hmotnosť súčiastok. To môže byť dôležité pri výkonnostných, pretekárskych alebo automobilových aplikáciách citlivých na hmotnosť.

4. Trvanlivosť

V niektorých prípadoch poskytuje hrubší reliéfny plech lepšiu odolnosť pre väčšie štíty alebo náročnejšie inštalačné plochy. Správna odpoveď však nie je vždy vybrať si najhrubšiu možnosť. Najlepšia voľba závisí od toho, ako bude diel vyrobený a použitý.

5. Stabilita inštalácie

Keď je tepelný štít namontovaný v blízkosti výfukových potrubí, turbodúchadiel, katalyzátorov alebo tlmičov výfuku, je dôležitá stabilita pri inštalácii. Hrúbka prispieva k tomu, ako dobre štít odoláva deformácii po inštalácii a počas opakovaných cyklov zahrievania a chladenia.

Prečo razenie mení rozhodnutie o hrúbke

Razenie zlepšuje tuhosť plechu pridaním povrchovej štruktúry. To znamená, že razený plech z nehrdzavejúcej ocele môže často poskytnúť lepšiu tuhosť ako plochý plech rovnakej hrúbky. Z tohto dôvodu by sa výber hrúbky nemal posudzovať izolovane. Dizajn vzoru a hĺbka razenia tiež ovplyvňujú správanie výsledného dielu.

Ak plech používa efektívny reliéfny vzor, tenší materiál môže v niektorých aplikáciách stále poskytnúť dostatočnú tuhosť. Ak je diel veľký, vysoko exponovaný alebo potrebuje väčšiu rozmerovú stabilitu, hrubšia možnosť môže byť stále lepšou voľbou. BSTFLEX podporuje plech z nehrdzavejúcej ocele s reliéfnym vzorom na mieru výroba s viacerými existujúcimi možnosťami raziacich foriem pre rôzne požiadavky projektu.

Ako si vybrať medzi 0,1 mm, 0,15 mm a 0,2 mm

Najpraktickejším spôsobom výberu hrúbky je prispôsobiť plech aplikačnému prostrediu, veľkosti dielu, metóde tvárnenia a cieľovému výkonu.

0,1 mm reliéfny tepelný štít z nehrdzavejúcej ocele

0,1 mm Často sa volí, keď sú prioritou nižšia hmotnosť a jednoduchšie tvarovanie. Je vhodný pre ľahšie konštrukcie tepelných štítov, flexibilnejšie výrobné požiadavky a aplikácie, kde diel nevyžaduje najvyššiu úroveň tuhosti.

Typické dôvody pre výber 0,1 mm:

• Potreba jednoduchšieho rezania a tvarovania
• Aplikácie citlivé na hmotnosť
• Kompaktné diely s prísnejšími požiadavkami na tvarovanie
• Projekty, kde razenie pomáha zabezpečiť dostatočnú tuhosť bez použitia hrubšieho plechu

Táto hrúbka je často praktická pre menšie tvarované bariéry, ľahké tieniace rozloženia a vybrané zákazkové aplikácie, kde je flexibilita dôležitejšia ako maximálna štrukturálna pevnosť.

0,15 mm reliéfny tepelný štít z nehrdzavejúcej ocele

0,15 mm je často najvyváženejšia voľba pre všeobecnú výrobu tepelných štítov. Poskytuje praktickú kombináciu tuhosti, tvárnosti, odolnosti a zvládnuteľnej hmotnosti. Pre mnohé projekty tepelných štítov výfukových plynov je táto hrúbka silnou strednou cestou.

Typické dôvody pre výber 0,15 mm:

• Potreba vyváženého tvarovania a tuhosti
• Výroba univerzálnych tepelných štítov pre výfuk a podvozok
• Projekty vyžadujúce väčšiu stabilitu ako 0,1 mm bez prechodu na ťažší plech
• Všestranné použitie pre zákazkovo vyrobené diely tepelných štítov

Pre mnohé aplikácie v štýle OEM a aftermarketu je 0,15 mm praktickou a efektívnou voľbou.

0,2 mm reliéfny tepelný štít z nehrdzavejúcej ocele

0,2 mm sa bežne volí, keď je potrebná väčšia tuhosť a štrukturálna stabilita. Je užitočný pre väčšie štíty, aplikácie vystavené väčším vibráciám alebo časti, ktoré si musia časom agresívnejšie udržiavať tvar.

Typické dôvody pre výber 0,2 mm:

• Potreba vyššej tuhosti
• Väčšie rozmery štítu
• Náročnejšie služby v blízkosti zdrojov tepla z odpadových vôd
• Aplikácie, kde je dlhodobé zachovanie tvaru vysokou prioritou

Táto hrúbka môže byť uprednostňovaná pre silnejšie konštrukcie konštrukčných štítov za predpokladu, že projekt dokáže akceptovať dodatočnú hmotnosť a zníženú flexibilitu v porovnaní s tenšími možnosťami.

Tabuľka výberu hrúbky

Otázky, ktoré si treba položiť pred výberom hrúbky

Pred rozhodnutím medzi 0,1 mm, 0,15 mm a 0,2 mm je užitočné položiť si nasledujúce otázky:

• Aká veľká je plocha štítu?
• Ako blízko je štít k zdroju tepla?
• Bude štít plochý, prehnutý, razený alebo hlboko tvarovaný?
• Aké vibrácie bude súčiastka zažívať?
• Je nízka hmotnosť prioritou?
• Potrebuje projekt silnejšie zachovanie tvaru v priebehu času?
• Aký reliéfny vzor sa použije?

Tieto otázky pomáhajú určiť, či by sa pri výbere mala viesť ľahšia tvárnosť alebo väčšia tuhosť.

Hrúbka podľa oblasti použitia

Tepelné štíty výfukového potrubia

Hrúbka tienenia výfukového potrubia by sa mala zvoliť na základe veľkosti dielu, spôsobu montáže a vystavenia vibráciám. Menšie tienenia môžu dobre fungovať s tenším materiálom, zatiaľ čo väčšie alebo viac exponované tienenia môžu vyžadovať pevnejší plech.

Turbo tepelné bariéry

Aplikácie v turbo oblasti často zahŕňajú intenzívnejšie teplo a menší inštalačný priestor. Pri výbere hrúbky by sa mala zohľadniť intenzita tepla aj potreba tvarovaného spracovania. V niektorých prostrediach s veľmi vysokými teplotami sa odporúča riešenie z vyššej triedy zliatin, ako napríklad Tepelný štít zo zliatiny 625 Inconel môže byť aj vhodnejšie.

Štíty katalyzátora

Ochrana katalyzátora často vyžaduje stabilnú a odolnú bariéru s dobrou tvarovou stálosťou. Hrúbka by mala zodpovedať veľkosti štítu a montážnej konštrukcii.

Tepelné bariéry a bariéry podvozku

Pri väčších plochách pokrytia, ako sú panely protipožiarnych konštrukcií alebo ochranné kryty podvozku, je tuhosť a stabilita panelu dôležitejšia. V závislosti od geometrie a nosnej konštrukcie sa často uprednostňuje vyvážená alebo silnejšia hrúbka.

Hrúbka a zákazková výroba

Hrúbka by mala tiež zodpovedať výrobnému plánu. Ak bude plech narezaný a dodaný iba ako materiál, rozhodnutie sa môže líšiť od projektu, kde musí byť plech lisovaný, skladaný alebo tvarovaný do hotových dielov. BSTFLEX podporuje vývoj na mieru pre reliéfne tepelnoizolačné plechy z nehrdzavejúcej ocele na základe výkresov, vzoriek, rozmerov alebo požiadaviek aplikácie.

Naše Reliéfna tepelnoizolačná fólia z nehrdzavejúcej ocele je k dispozícii pre dodávku plechov alebo na projekty tepelných štítov vyrobených na mieru s viacerými možnosťami raziacich foriem na podporu rôznych cieľov tuhosti a tvárnosti.

Bežné chyby pri výbere hrúbky

• Výber najtenšieho plechu len na zníženie nákladov bez zohľadnenia vibrácií a zachovania tvaru
• Výber najhrubšieho plechu bez ohľadu na ťažkosti s tvarovaním a pridanú hmotnosť
• Ignorovanie vplyvu razeného vzoru na tuhosť
• Výber hrúbky bez zohľadnenia skutočnej veľkosti tienenia a spôsobu inštalácie
• Použitie všeobecného pravidla pre materiály bez vyhodnotenia špecifickej oblasti použitia

Najlepšia hrúbka tepelnoizolačných plechov z nehrdzavejúcej ocele závisí od rovnováhy medzi tuhosťou, tvárnosťou, hmotnosťou, aplikačným prostredím a dlhodobými prevádzkovými požiadavkami. V mnohých projektoch... 0,1 mm , 0,15 mm a 0,2 mm každý má jasnú úlohu. Tenší plech môže byť lepší pre ľahšie alebo zložitejšie tvarované diely, zatiaľ čo hrubší plech môže byť lepší pre pevnejšie konštrukcie a väčšie štíty.

Ak vyberáte materiál na výrobu výfuku, turba, katalyzátora, protipožiarnej steny alebo tepelného štítu podvozku, BSTFLEX vám môže pomôcť s odporúčaním správneho tepelnoizolačná fólia z nehrdzavejúcej ocele hrúbka na základe návrhu vášho dielu, vzoru razenia a požiadaviek aplikácie.

Často kladené otázky

Aká je najuniverzálnejšia hrúbka pre reliéfne tepelnoizolačné plechy z nehrdzavejúcej ocele?

Pre mnohé aplikácie je hrúbka 0,15 mm praktickou strednou voľbou, pretože ponúka vyváženú kombináciu tuhosti, tvárnosti a zvládnuteľnej hmotnosti.

Kedy by som si mal zvoliť hrúbku 0,1 mm?

Hrúbka 0,1 mm je často vhodná, keď projekt vyžaduje jednoduchšie tvarovanie, nižšiu hmotnosť a dostatočnú tuhosť vďaka reliéfnemu vzoru, a nie len vďaka hrubšiemu materiálu.

Kedy by som si mal zvoliť hrúbku 0,2 mm?

Hrúbka 0,2 mm sa často volí, keď štít potrebuje väčšiu tuhosť, silnejšie zachovanie tvaru alebo lepšiu štrukturálnu stabilitu vo väčších alebo náročnejších aplikáciách.

Znižuje razenie potrebu hrubšieho materiálu?

V niektorých prípadoch áno. Razenie zlepšuje tuhosť, takže razený plech môže poskytnúť lepšiu tuhosť ako plochý plech rovnakej hrúbky. Konečná voľba stále závisí od aplikácie a konštrukcie súčiastky.

Môže spoločnosť BSTFLEX odporučiť správnu hrúbku pre výrobu tepelného štítu na mieru?

Áno. Spoločnosť BSTFLEX môže odporučiť vhodnú hrúbku na základe miesta aplikácie, veľkosti dielu, vzoru razenia, metódy tvarovania a požadovaného výkonu.
