Hliníkové tepelnoizolačné hadice nie sú jednovrstvovej konštrukcie. Vlnitá rúrka vyrobená z hliníkovej fólie a vizuálne podobná rúrka vystlaná sklenými vláknami ponúkajú komponentu vo vnútri rôzne materiálové povrchy. Rozhodnutie o nákupe by malo začínať týmto rozdielom, nie strieborným vzhľadom.
V prípade automobilovej hadice, ovládacieho kábla alebo káblového zväzku najskôr identifikujte požadovanú funkciu: vonkajší reflexný kryt, kompozitnú tepelnú bariéru alebo vzduchové potrubie. Táto príručka porovnáva dve konštrukcie vlnitých rúrok na ochranu pred teplom a vysvetlí, čo je potrebné overiť pred nahradením jednej druhou.

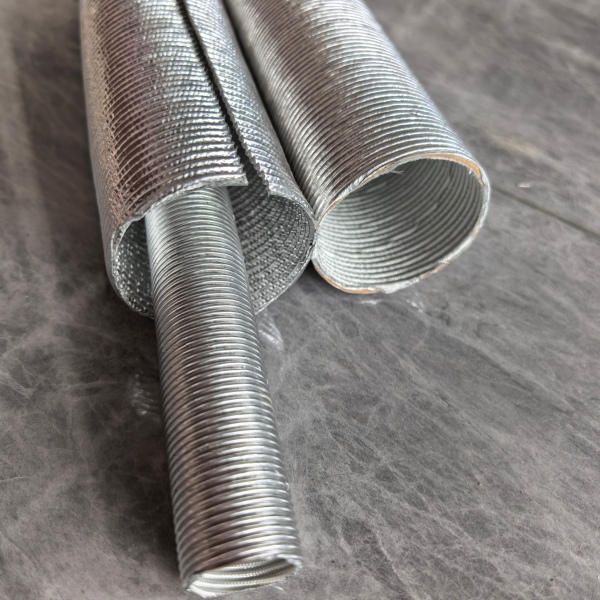

Dve vlnité rúrky, dve stenové konštrukcie

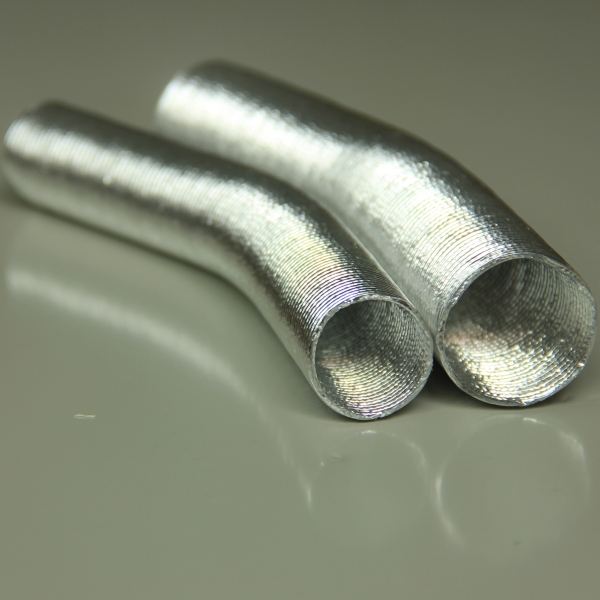

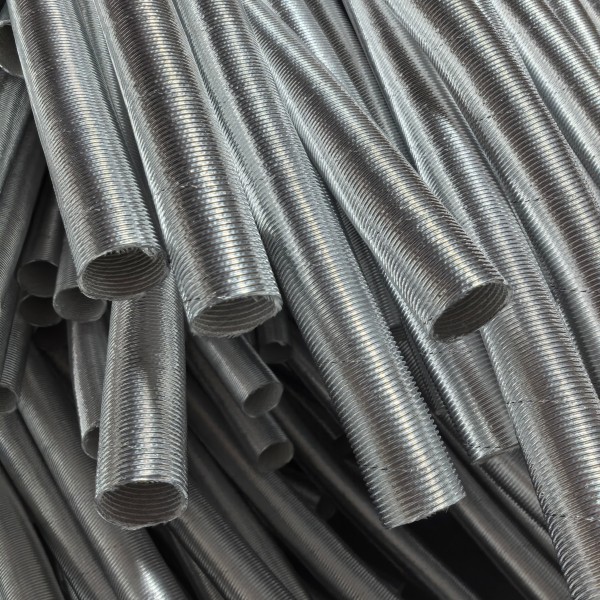

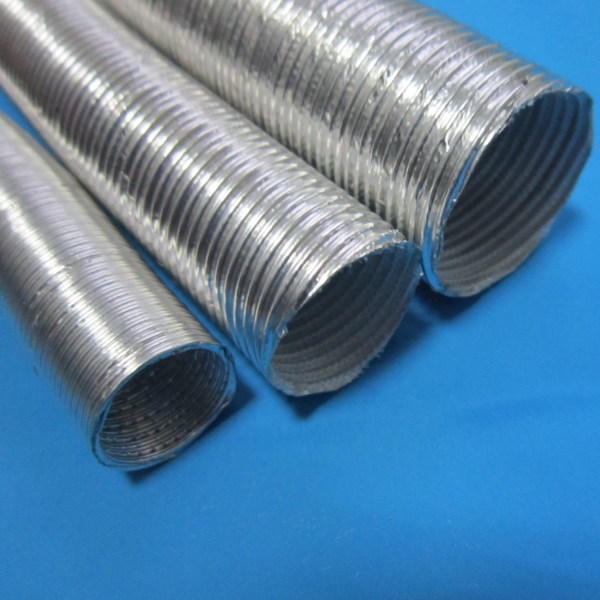

BSTFLEX uvádza Vlnitá hadica odrážajúca teplo z hliníkovej fólie s trojvrstvovou stenou z hliníkovej fólie. Samostatná Hliníková fólia zo sklených vlákien na ochranu pred teplom má vnútornú vrstvu zo sklených vlákien a dve hliníkové vrstvy vonku.
| Výberové kritérium | Vlnitá hadica iba z fólie | Vlnitá rúrka vystlaná sklenými vláknami |
|---|---|---|
| Uvedená konštrukcia steny | Tri vrstvy hliníkovej fólie. | Sklené vlákno vo vnútri, hliník uprostred a hliník zvonku. |
| Povrch smerujúci k chránenému komponentu | Vnútorný hliníkový povrch. | Vrstva zo sklených vlákien. |
| Dôvod na vyhodnotenie | Projekt vyžaduje tvarovaný hliníkový ochranný kryt bez textilnej výstelky. | Projekt vyžaduje kompozitný kryt s vrstvou zo sklených vlákien medzi hliníkom a komponentom. |
| Inštalačné otázky | Skontrolujte vytvarovanú vôľu, stav rezanej hrany, upevnenie a kontaktné body. | Skontrolujte rovnaké vlastnosti plus stav výstelky a voľný priestor dostupný vo vnútri rúrky. |
| Dôkazy o výkone | Použite výsledky pre zvolenú konštrukciu s fóliou a inštalované usporiadanie. | Použite výsledky pre zvolenú kompozitnú konštrukciu a inštalované usporiadanie. |
Tabuľka neurčuje univerzálneho víťaza. Bez porovnateľných podmienok testovania nemôže samotný zoznam materiálov ukázať, ktorá rúrka udrží konkrétnu hadicu chladnejšiu alebo vydrží dlhšie v prevádzke.
Čo robí hliníkový povrch?
Reflexný hliníkový exteriér sa používa na zníženie sálavého tepla absorbovaného z okolitých horúcich komponentov. Vnútorná vrstva zo sklených vlákien poskytuje dodatočnú tepelnú vrstvu medzi kovovou stenou a chránenou časťou. Tieto funkcie by sa pri výbere hliníkovej hadice zo sklených vlákien mali zvažovať samostatne.
Ani jedna konštrukcia aktívne nechladí vedenie. Ak samotný komponent vytvára teplo alebo vedie horúcu kvapalinu, posúďte jeho kompletné tepelné prostredie namiesto predpokladu, že vonkajší kryt zníži jeho teplotu. Špecifikujte prijateľný stav chráneného komponentu, a nie len najvyššiu teplotu uvádzanú pre krycí materiál.
Pri kontrole dizajnu identifikujte, či záťaž pochádza z okolitého sálavého zdroja, horúceho okolitého vzduchu alebo priameho kontaktu. Nemeňte vyhlásenie o vystavení sálaniu na povolenie položiť rúrku na výfukové potrubie.
Kedy by ste mali zvážiť rúrku iba s fóliou?
Začnite s konštrukciou iba z fólie, keď výkres vyžaduje vlnitý hliníkový kryt a neexistuje požiadavka na textilnú vnútornú vrstvu. Uvedený produkt si zachováva svoj tvar, čo je užitočné pri kontrole vymedzenej dráhy okolo existujúcej zostavy.
Ponechajte výber podmienený skutočnou inštaláciou. Overte, či sa rúrka dá viesť bez sploštenia, či jej konce netlačia na zraniteľný povrch hadice alebo kábla a či ju podpory udržiavajú v polohe. NePredpokladajte, že pridanie ďalších vrstiev fólie splní netestovaný tepelný cieľ.
Pri nákupe náhradných dielov porovnajte narezanú časť pôvodného komponentu s navrhovanou vzorkou. Vonkajšia fotografia nemusí odhalovať, či starý diel obsahuje iba fóliu, sklené vlákno, papier alebo inú výstelku.
Kedy by ste mali zvážiť rúrku vystlanú sklenými vláknami?

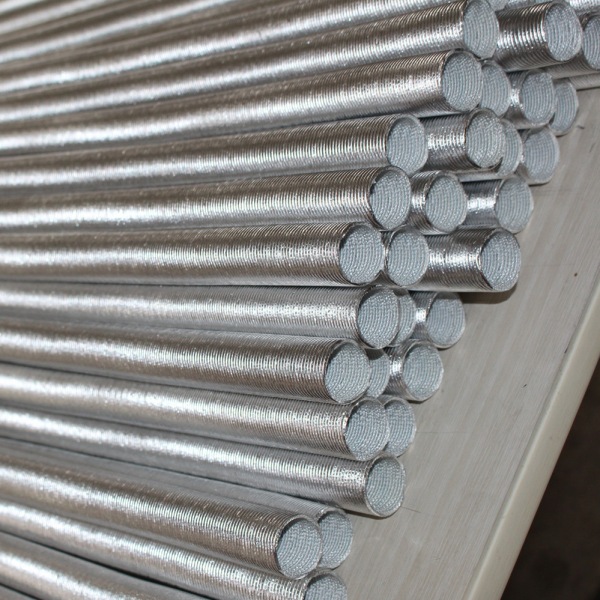

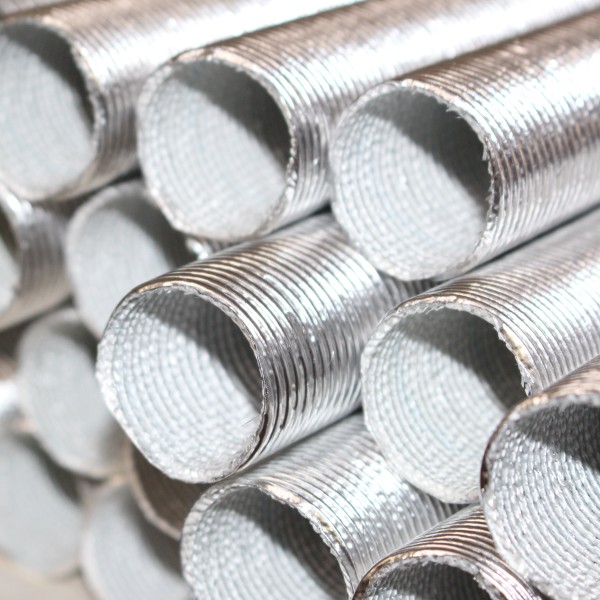

Vyhodnotte konštrukciu vystlanú sklenými vláknami, keď špecifikácia zostavy vyžaduje kompozitnú stenu alebo vnútorný povrch zo sklených vlákien. Existujúci produkt BSTFLEX uvádza ochranu hadíc, káblov a vedení kvapalín medzi svojimi aplikáciami vrátane chladiacich, klimatizačných a palivových vedení.
Výstelka si zaslúži vlastnú kontrolu. Skontrolujte jej stav na odrezaných koncoch, po vytvarovaní a všade tam, kde sa chránený komponent môže pohybovať proti nej. Predpokladajte, že sklené vlákno automaticky neodstraňuje odieranie alebo že výstelka neumožňuje menšiu vôľu od zdroja tepla.
Vyžiadajte si kompletnú konštrukčnú špecifikáciu. Všeobecná požiadavka na „aluminizovanú sklolaminátovú hadicu“ môže inak nechať otvorené, či dodávateľ ponúka vlnitú kompozitnú hadicu alebo mäkký textilný návlek.
Vlnitá tepelne izolačná hadica nie je to isté ako mäkký návlek
Tepelne izolačná hadica sa používa aj ako označenie pre šité alebo opletené textilné výrobky s reflexným vonkajším povrchom. Vlnitá konštrukcia by sa preto mala v objednávke uviesť výslovne, ak sa vyžaduje tvarovaná rúrková stena.
Špecifikujte očakávaný inštalovaný tvar namiesto toho, aby ste používali „flexibilná“ ako jedinú mechanickú požiadavku. Hadica, ktorú možno formovať počas montáže, nie je len preto kvalifikovaná na nepretržité ohýbanie. Ak sa trasa opakovane pohybuje, zahrňte tento pohyb do posúdenia aplikácie pred výberom steny.
Podobne nepredpokladajte, že vlnitá hadica sa roztiahne cez veľký konektor rovnakým spôsobom ako roztiahnuteľný oplet. Pred schválením menovitej veľkosti stanovte poradie montáže.
Zvoľte priemer podľa komponentu, nie podľa jeho vnútorného priemeru
Pri vonkajšej ochrane je relevantným počiatočným rozmerom vonkajší obrys zakrývanej časti. Napríklad vnútorný priemer palivovej hadice neopisuje priestor potrebný na natiahnutie tepelnoizolačnej hadice cez jej vonkajší plášť alebo koncové armatúry.
Zaznamenajte najväčší predmet, cez ktorý musí hadica prejsť, konečnú chránenú časť a dostupný okolitý priestor. Ak je hadica nainštalovaná pred pripojením koncovej armatúry, uveďte túto postupnosť na výkrese. Ak ide o výmenu v rámci servisu po montáži, prístup posúďte samostatne.
Neprijímajte univerzálnu dodatočnú vôľu. Lícovanie, pohyb, zaistenie a akékoľvek zamýšľané oddelenie by sa mali dohodnúť pre konkrétnu zostavu. V prípade hadice so sklolaminátovou podšívkou špecifikujte využiteľný vnútorný otvor hotového výrobku namiesto priemeru nehotového kovu.
Dva prípady inštalácie, ktoré menia výber
Predmontovaná hadica s veľkými koncovými armatúrami
Hadica môže pasovať na telo hadice, ale nemusí prejsť cez konektor. Najprv sa rozhodnite, či sa ochrana montuje počas výroby hadice alebo počas servisu vozidla. Vyriešte toto montážne obmedzenie pred porovnaním vzoriek iba s fóliou a so sklolaminátovou podšívkou; výber inej steny nevyrieši neprístupnú cestu inštalácie.
Tvarovaná trasa káblov vedľa horúceho komponentu
Posúdenie musí zahŕňať celú chránenú trasu, nielen rovný úsek. Po vytvarovaní skontrolujte vnútorný polomer, koncové polohy a podpery. Porovnajte kandidátske konštrukcie v danej geometrii s definovanými vôľami kábla a zdroja tepla namiesto výberu z voľných vzoriek na stole.
Toto sú príklady výberu, nie schválené usporiadania vozidla. Zachovajte vôľu a požiadavky na komponenty stanovené výrobcom vozidla alebo zariadenia.
Nenahrádzajte produkt podobne vyzerajúcim vzduchovým potrubím
Hliníková vlnitá hadica sa môže dodávať na ochranu komponentov alebo na vedenie vzduchu. Samotný tvar neurčuje jej určenie. APK Hot Air Ducting Pipe, napríklad, je opísaná s hliníkom vo vnútri, papierom uprostred a plastom zvonka; to nie je rovnaká stena ako žiadna z tu porovnávaných ochranných hadíc.
Udržujte dopyt jednoznačný: „vonkajší kryt okolo hadice“ sa líši od „potrubia vedúceho ohriaty vzduch“. Neschvaľujte náhradu len preto, že oba produkty sa ohýbajú alebo zdieľajú menovitý priemer. Žiadny opis nepreukazuje vhodnosť na obsahovanie spalín spaľovania alebo prepravu tlakového paliva.
Skontrolujte kontaktné body, zaistenie a servisný prístup
Nasledujúci text považujte za navrhovaný kontrolný zoznam preskúmania dizajnu. Projektový inžinier by mal definovať platné limity a schválený spôsob pripojenia.
| Umiestnenie | Otázka na vyriešenie |
|---|---|
| Rezané konce | Môže odkrytá hrana prísť do kontaktu s krytom hadice, izoláciou kábla alebo susedným komponentom počas montáže alebo pohybu? |
| Ohyby | Zachováva tvarovaná hadica dohodnutý otvor a vôľu bez lokálneho stlačenia alebo oddelenia steny? |
| Spony a príchytky | Drží zvolené upevnenie ochranu na mieste bez poškodenia hadice alebo komponentu pod ňou? |
| Elektrické rozhrania | Sú kovové hrany udržiavané mimo dosahu odkrytých svoriek a bola potrebná elektrická izolácia špecifikovaná samostatne? |
| Servisné body | Môžu technici skontrolovať konektory, spoje a chránený komponent bez zakrytia úniku alebo poškodenia krytu? |
Reflexná hadica nie je opravou poškodenej hadice a nemala by sa používať na zakrytie nevyriešeného úniku. Nepoužívajte tvrdenie o tepelnej ochrane ako dôkaz dielektrickej izolácie, zadržania tlaku alebo certifikácie horľavosti.
Porovnajte hotové zostavy, nie nesúvisiace hodnoty teplôt
Pre zmysluplné porovnanie dohodnite pre oboch kandidátov rovnaký chránený komponent, polohu zdroja, trasu inštalácie a prevádzkové podmienky. Pred vyhodnotením výsledkov definujte miesto merania a limit akceptácie.
Zahrňte do rozhodnutia inštalovaný stav: hadica, ktorá spĺňa tepelný cieľ, ale nedokáže zostať na svojom mieste, nie je prijateľnou náhradou. Podobne úhľadne namontovaný kryt stále potrebuje požadovaný tepelný dôkaz. Ďalšie požiadavky na vibrácie, vystavenie kvapalinám alebo environmentálne požiadavky by sa mali špecifikovať samostatne, ak si to aplikácia vyžaduje.
Neprenášajte testovaciu teplotu, polomer ohybu alebo percento zníženia tepla od konkurenta na konštrukciu BSTFLEX. Vyžiadajte si dôkazy viazané na navrhovaný diel a jeho zamýšľané použitie.
Vyžiadajte si správnu vlnitú tepelnoizolačnú trubicu
Pošlite spoločnosti BSTFLEX vonkajšie rozmery chráneného komponentu, najväčšiu koncovku, požadovanú dĺžku krytia a fotografie inštalácie. Uveďte, či špecifikácia vyžaduje hadičku len z fólie alebo kompozit podšitý skleným vláknom, a uveďte tepelné podmienky, obmedzenia priestoru a očakávaný pohyb.
Pri existujúcom diele je rezová fotografia alebo referenčná vzorka užitočnejšia ako samotná vonkajšia fotografia. Uveďte objednané množstvo a požadovanú dodanú dĺžku. Stránka produktu s vložkou zo sklenených vlákien uvádza vlastné krátke dĺžky, hromadné balenie a voliteľnú vnútornú izolačnú vrstvu na kontrolu.
Porovnajte tieto dve konštrukcie v Rad tepelnoobhranných trubíc BSTFLEX, alebo pošlite svoj výkres a požiadavky na aplikáciupre cenovú ponuku.
FAQ: Hliníková tepelne izolačná trubica
Je každá hliníková hadica tepelného štítu podšitá sklenými vláknami?
Nie. Rad BSTFLEX zahŕňa trojvrstvové hliníkové vlnité návleky a samostatnú kompozitnú trubicu so sklennou vnútornou vrstvou a dvoma hliníkovými vrstvami. Pred objednaním potvrďte kompletnú konštrukciu steny.
Je potrubie vystužené skleneným vláknom vždy lepšie ako potrubie iba s fóliou?
Nie pre každú zostavu. Vložka mení konštrukciu, ale je nutné overiť požadovaný tepelný výsledok, využiteľný vnútorný priestor, podmienky kontaktu a spôsob inštalácie. Porovnajte reprezentatívne hotové zostavy namiesto predpokladu, že jeden zoznam materiálov preukazuje lepší výkon.
Môže vlnitá tepelná ochranná trubica nahradiť potrubie vzduchu kúrenia?
Nie automaticky. Ochrana vonkajších komponentov a transport vzduchu sú odlišné úlohy. Pred zvážením náhrady overte zamýšľané médium, konštrukciu steny a požiadavky systému.
Ako mám určiť veľkosť ochrannej trubice?
Začnite vonkajším obalom chráneného komponentu a všetkých armatúr, cez ktoré musí trubica prejsť. Špecifikujte hotový vnútorný otvor, krytú dĺžku, postup inštalácie a dostupnú vôľu. Neobjednávajte kryt iba na základe vnútorného priemeru hadice.
