Baliace podložky vs. rolky z nerezovej oceľovej vlny do tlmičov výfuku: výťažnosť rezania, hmotnosť kusu a dodávka OEM

Výplň tlmiča výfuku z nerezovej oceľovej vlny môže byť dodávaná ako materiál v nekonečnom kotúči, predrezané podložky alebo pripravená návleková vložka.Tieto formáty môžu používať rovnaký všeobecný materiál z kovových vlákien, ale kladú na výrobcu výfukov rôzne nároky na rezanie, váženie, tvarovanie a kontrolu.

Pri nákupe pre OEM nie je užitočné porovnávať len cenu za kotúč verzus cenu za kus. Kupujúci by mali porovnať využiteľnú výťažnosť materiálu, hmotnosť vlny na tlmič, rozmery narezaných kusov, prípravu na montáž a kontrolu potrebnú na reprodukciu schválenej vrstvy na strane jadra.

Spoločnosť BSTFLEX dodáva výplň tlmiča výfuku z nerezovej oceľovej vlny, kotúče z nerezovej oceľovej vlny a konvertované formáty a pripravenú vložku jadra tlmiča z oceľovej vlny. Táto príručka vysvetľuje, ako si vybrať medzi dodávkou v kotúčoch, predrezanými vlnenými podložkami a hotovými komponentmi bez toho, aby sa s nimi zaobchádzalo ako s vymeniteľnými produktmi.

Čo je to podložka výplne tlmiča z nerezovej oceľovej vlny?

Podložka z nerezovej oceľovej vlny je definovaný kus narezaný alebo vytvarovaný z materiálu z kovových vlákien pre konkrétne miesto výplne. Môže byť obdĺžniková, tvarovaná, vrstvená alebo pripravená na omotanie okolo perforovaného jadra.

Slovo podložka nedefinuje:

• zliatinu nerezovej ocele;
• triedu alebo rozmery vlákien;
• hmotnosť vlny v kuse;
• dodávanú hrúbku;
• či je súčasťou dodávky podporná sieťovina;
• ani to, či je podložka pripravená na finálnu inštaláciu.

Pri opakovaných objednávkach by mala byť podložka identifikovaná výkresom, špecifikáciou materiálu a cieľovou hmotnosťou kusu. Voľný kus narezaný od oka z kotúča nie je automaticky kontrolovaným OEM komponentom.

Kotúč, podložka a vložka jadra sú rôzne úrovne dodávok

Kotúč ponúka flexibilitu pre niekoľko čísiel dielov. Podložka prenáša kontrolu rezania a hmotnosti na dodávateľa. Pripravená vložka prenáša dodatočné tvarovanie a prácu s uchytením. Najlepšia voľba závisí od objemu výroby, variácií modelov a existujúceho vybavenia zákazníka.

Pred výberom formy dodávky špecifikujte vlnu

Cenové ponuky na rolky a podložky sú porovnateľné len vtedy, keď sa týkajú toho istého schváleného materiálu.

Špecifikácia by mala identifikovať:

• zliatina nehrdzavejúcej ocele;
• trieda vlákna alebo definícia jemnosti;
• rozmerový rozsah vlákien a základ merania;
• dodaný stav;
• hmotnosť na jednotku dĺžky alebo plochy, kde je to uplatniteľné;
• požadovaná technická a materiálová dokumentácia.

Predrezaná podložka vyrobená z neschválenej triedy vlny nie je ekvivalentná schválenej rolke len preto, že jej rozmery a hmotnosť sa zhodujú.

Pre širšie úvahy o výbere materiálu si preštudujte sprievodca BSTFLEX pre výplň tlmiča z vlny z nehrdzavejúcej ocele pre vysokoteplotné výfukové systémy.

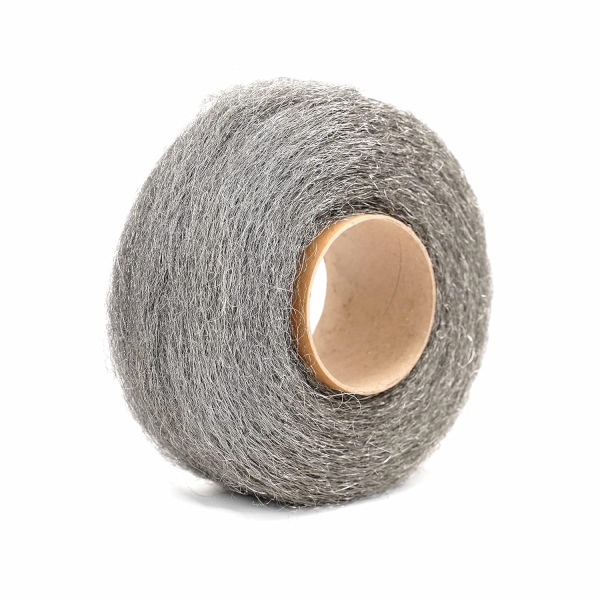

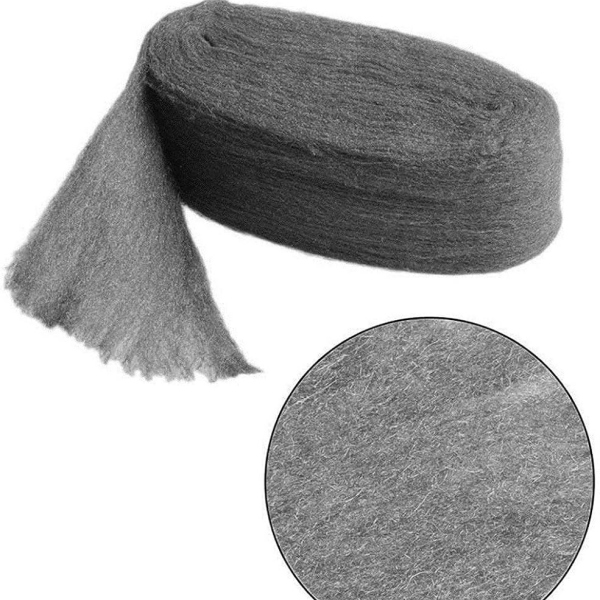

Dodávka v rolkách: Kontrola šírky, lineárnej hmotnosti a využiteľnej dĺžky

A rolka z vlny z nehrdzavejúcej ocele by sa mala kupovať s hodnotami, ktoré zákazníkovi umožňujú vypočítať spotrebu materiálu.

Užitočné nákupné polia zahŕňajú:

• využiteľná šírka rolky;
• netto hmotnosť vlny;
• hmotnosť na jednotku dĺžky;
• nominálna dĺžka zvitku, ak je regulovaná;
• rozmery jadra alebo kotúča rolky;
• počet a umiestnenie spojov, ak je to relevantné;
• obal a identifikácia šarže.

Priemer vonkajšieho návinu by sa nemal používať ako jediná kontrola množstva. Kompresia vinutia, veľkosť cievky a štruktúra materiálu môžu zmeniť vonkajší priemer bez toho, aby sa zmenila skutočná využiteľná hmotnosť.

BSTFLEX kotúč z nerezovej oceľovej vlny na balenie výfukovje hlavným produktovým odkazom pre dodávky vo forme kotúčov a konvertované tvary.

Výpočet hmotnosti vlny z lineárnej hmotnosti

Keď má kotúč schválenú lineárnu hmotnosť:

Hmotnosť kusa = dĺžka rezu × hmotnosť vlny na jednotku dĺžky.

Len ako príklad, ak je materiál špecifikovaný na 50 g/m a jeden komponent vyžaduje 0,8 m:

0,8 m × 50 g/m = 40 g na odrezaný kus.

Tieto čísla slúžia len na demonštráciu výpočtu. Nie sú štandardnou špecifikáciou BSTFLEX ani odporúčanou hmotnosťou výplne tlmiča.

Ak sa v jednom tlmiči používa niekoľko pásov:

Celkové zaťaženie vlnou = hmotnosť jedného pásu × počet pásov.

Zahrňte presah a orezanie do schválenej dĺžky rezu namiesto pridávania odmeraného materiálu počas montáže.

Premeniť rolkový materiál na predrezané podložky

A predrezaná baliaca podložka pod výfukby mala mať kontrolovanú šírku, dĺžku a cieľovú hmotnosť.

Výkres podložky môže špecifikovať:

• hotovú dĺžku;
• hotovú šírku;
• nominálnu hrúbku za dohodnutých podmienok;
• cieľovú hmotnosť vlny;
• orientáciu vzhľadom na štruktúru vlákien;
• povolený stav okraja;
• číslo dielu a revíziu;
• množstvo na jeden tlmič výfuku.

Ak sa materiál rezá z kontinuálnej rolky, dodávateľ by mal vedieť, či zákazník potrebuje obdĺžnikový kus, tvarový výsek, vrstvenú podložku alebo čiastočne vytvarovaný obal.

Neopisujte každý narezaný kus ako vysekávaný. Rezanie rovným nožom, rotačné rezanie, strihanie a vysekávanie sú rôzne metódy konverzie a môžu vytvárať odlišné podmienky okrajov a požiadavky na nástroje.

Hmotnosť podložky je užitočnejšia ako samotná hrúbka

Vlna z nehrdzavejúcej ocele je stlačiteľná. Podložka sa môže vo voľnom stave zdáť hrubá a po inštalácii oveľa tenšia.

Pri opakovanej dodávke definujte obe hodnoty:

• hmotnosť materiálu v každej podložke;
• a hrúbku alebo obálku potrebnú na manipuláciu a osadenie.

Uveďte, či sa hrúbka meria:

• v uvoľnenom stave;
• pod zadaným zaťažením;
• po stlačení pri balení;
• alebo po inštalácii okolo jadra.

Neporovnávajte uvoľnené meranie dodávateľa s nainštalovaným meraním zákazníka a nepovažujte rozdiel za chybu výrobku.

Výťažnosť rezania určuje skutočnú cenu dodávky v rolkách

Ceny v rolkách by sa mali prepočítať na náklady za použiteľné schválené kusy.

Pre jednoduchý jednorozmerný plán rezania:

Nominálny počet kusov na rolku = použiteľná dĺžka rolky / schválená dĺžka rezu.

Praktická výťažnosť môže byť nižšia z dôvodu:

• nastavovacích kusov;
• poškodených okrajov;
• spojov;
• odchýlky dĺžky;
• zamietnutých rezov;
• materiálu vyhradeného na kontrolné vzorky.

Keď sa tvarové kusy rezajú zo širokej rolky, použite namiesto toho výpočet plochy alebo hniezdenia. Zaznamenajte použiteľnú výťažnosť namiesto predpokladu, že všetky odrezky možno umiestniť do iného tlmiča.

Dodatočný nákupný príspevok by mal zostať plánovacou hodnotou výrobnej šarže. Nie je to extra vlna na vtlačenie do každého tlmiča.

Kedy predrezané podložky zlepšujú opakovanú montáž

Predrezané podložky sa oplatí vyhodnotiť, keď:

• sa rovnaký tlmič montuje opakovane;
• operátori v súčasnosti režú vlnu manuálne na pracovisku;
• hmotnosti kusov sa medzi operátormi líšia;
• vyžadujú sa vystopovateľné čísla dielov;
• rôzne modely tlmičov vyžadujú jasne oddelené sady materiálu;
• kupujúci požaduje individuálne balenie alebo súkromné označenie.

Prínos by sa mal merať na skutočnej výrobnej linke. Porovnajte prípravu materiálu, váženie, montáž, kontrolu a prepracovanie pre dodávku v kotúčoch a predrezanú dodávku.

Vyššia cena za kus môže stále znížiť celkové náklady na proces, ak sa tým eliminuje opakované rezanie a kontrola pri linke. Naopak, továreň s účinným konverzným zariadením môže uprednostniť dodávku v kotúčoch.

Kedy je dodávka v kotúčoch lepšou voľbou

Materiál v kotúčoch môže byť praktickejší, keď:

• zákazník vyrába veľa variantov tlmičov v malých objemoch;
• rozmery sa počas vývoja často menia;
• továreň disponuje kontrolovaným rezacím a vážiacim zariadením;
• vlna sa používa v niekoľkých rôznych formátoch komponentov;
• flexibilita zásob je dôležitejšia ako rýchlosť inštalácie jedného kusu.

Dodávka v kotúčoch stále potrebuje kontrolovaný výrobný pokyn. Operátor by nemal rozhodovať o dĺžke rezu a množstve materiálu iba na základe vzhľadu.

Predrezaná vložka vs pripravený návlek jadra tlmiča

Vložka je bežne kus materiálu, ktorý ešte potrebuje tvarovanie alebo obtočenie. Návlek jadra je kompletnejší komponent vyvinutý okolo perforovanej rúrky.

BSTFLEX Steel Wool Muffler Core Sleeve kombinuje vlnu z nehrdzavejúcej ocele s podpornou tkanou drôtenou mriežkou z nehrdzavejúcej ocele. Drôtená mriežka a vlna by mali zostať samostatnými materiálovými položkami v schválenom kuseovníku.

Zobrazte geometriu jadra na výkrese vložky

Aj plochá vložka by mala byť vyvinutá z inštalovanej geometrie.

Poskytnite:

• vonkajší priemer perforovaného jadra;
• dĺžka potiahnutého jadra;
• požadovaný počet vrstiev;
• usporiadanie s prekrytím alebo tupým spojom;
• spôsob upevnenia;
• okolitý akustický výplňový materiál;
• dostatočná vôľa plášťa.

Pre rovnomerné kruhové jadro možno minimálnu geometrickú dĺžku obalu pred prekrytím odhadnúť z:

Obvod jadra = π × vonkajší priemer.

Ak vrstva obalu alebo nosná textília mení efektívny priemer, použite príslušnú inštalovanú obálku namiesto priemeru holého jadra.

Konečná rezná dĺžka vyžaduje aj schválené prekrytie a prídavok na manipuláciu. Nepoužívajte vzorec obvodu samostatne ako hotový výrobný rozmer.

Kontrola prekrytia a počtu vrstiev

Väčšie prekrytie vytvára viac vlny v jednej lokálnej oblasti. Viac vrstiev zvyšuje množstvo materiálu aj inštalovanú hrúbku.

Výkres by mal uvádzať:

• počet vrstiev vlny;
• počiatočnú pozíciu;
• šírku prekrytia;
• či sú spoje zarovnané alebo posunuté;
• umiestnenie väzieb alebo podpornej siete;
• povolené orezávanie.

Nedovoľte, aby každý operátor obaľoval, kým sa komponent nezdá dostatočne hrubý. Kontrolovaná hmotnosť kusu a definovaný presah poskytujú opakovateľnú referenciu.

Udržujte vlnu a hlavnú akustickú výplň oddelene

Vlna z nehrdzavejúcej ocele sa často používa v blízkosti perforovaného jadra na ochranu okolitej sklenenej alebo bazaltovej výplne. Nemala by sa automaticky počítat ako celková dávka akustickej výplne.

Pre viacvrstvový tlmič identifikujte samostatne:

• hmotnosť vlnitej nehrdzavejúcej ocele;
• hlavná hmotnosť akustických vlákien;
• hmotnosť zadržiavacej clony alebo siete;
• objem hotového balenia.

Ak je vlna hrubšia alebo ťažšia, znova skontrolujte zvyšný priestor pre hlavnú vláknitú výplň. Vtlačenie pôvodnej vláknitej náplne do menšieho priestoru zmení jej hustotu po inštalácii.

Vstupná kontrola rolí a podložiek

Pred výrobnými objednávkami sa dohodnite na pláne odberu vzoriek, metóde merania a akceptačných limitoch. Nevytvárajte tolerancie z jednej vzorky po doručení.

Balenie pre OEM a dodávky pre súkromné značky

Rolky môžu byť jednotlivo zabalené a označené materiálovou šaržou. Predrezané podložky môžu byť dodávané v počítaných baleniach, jednokomponentných vreckách alebo súpravách špecifických pre daný model.

Požiadavky na balenie môžu zahŕňať:

• číslo dielu zákazníka;
• popis materiálu;
• hmotnosť kusu;
• množstvo kusov;
• revízia výkresu;
• číslo šarže;
• čiarový kód alebo QR kód;
• jednotlivé vrecká;
• množstvo v hlavnom kartóne;
• štítok značky zákazníka.

BSTFLEX diskutuje o štítkoch špecifických pre zákazníka, individuálnom balení a hromadných dodávkach prostredníctvom svojej služby OEM Muffler Packing Manufacturing Service.

Pripravte dopyt na cenovú ponuku (RFQ) pre rolku alebo predrezanú podložku

Otázky týkajúce sa podložiek a kotúčov z nehrdzavejúcej oceľovej vaty

Je podložka z nehrdzavejúcej oceľovej vaty to isté ako návlek jadra?

Nie. Podložka je zvyčajne narezaný kus materiálu, ktorý ešte potrebuje tvarovanie alebo umiestnenie. Návlek jadra je kompletnejší komponent navrhnutý okolo definovanej trubice a môže zahŕňať podpornú drôtenú tkaninu a upevňovacie diely.

Môže byť kotúč narezaný na podložky vo fabrike na výfuky?

Áno, ak sú materiál, proces rezania, rozmery a hmotnosti kusov pod kontrolou. Dodávka v kotúčoch je vhodná pre továrne, ktoré už majú vhodné konverzné a kontrolné možnosti.

Je hmotnosť podložky dôležitejšia ako hrúbka podložky?

Oba parametre sú užitočné. Hmotnosť kontroluje množstvo vaty, zatiaľ čo hrúbka a rozmery ovplyvňujú prispôsobenie a manipuláciu. Pretože vata je stlačiteľná, samotná hrúbka by sa nemala používať ako špecifikácia množstva materiálu.

Môžu podložky z nehrdzavejúcej oceľovej vaty nahradiť sklolaminátovú výplň tlmiča?

Nepredpokladajte priamu náhrada. Nehrdzavejúca oceľová vata môže slúžiť ako ochranná vrstva na strane jadra, zatiaľ čo sklolaminát poskytuje hlavnú akustickú výplň. Kompletná substitúcia materiálu si vyžaduje overenie dizajnu tlmiča.

Môže BSTFLEX dodať vyseknuté kusy nehrdzavejúcej oceľovej vaty?

BSTFLEX môže posúdiť požiadavky na kotúče, rezané tvary, rúrky a návleky pre vhodné projekty OEM. Na vyhodnotenie pošlite materiálovú špecifikáciu, výkres, hmotnosť kusu, objednané množstvo a požadovanú metódu konverzie.

Vyžiadajte si kotúče z nehrdzavejúcej oceľovej vaty alebo vopred narezané podložky

Pre surový alebo všeobecný baliaci materiál tlmiča výfuku si pozrite BSTFLEX Stainless Steel Wool Exhaust Muffler Packing. Pre dodávku vo formáte kotúčov a konvertovaných kusov si pozrite Stainless Steel Wool Reel. Pre pripravený komponent z vaty a drôtenej tkaniny si pozrite Steel Wool Muffler Core Sleeve.

Pošlite zliatinu, triedu vlákna, rozmery kotúča alebo kusu, cieľovú hmotnosť vaty, geometriu jadra a očakávané množstvo objednávky. Ďalšie materiály a komponenty akustickej výplne sú k dispozícii v sortimente BSTFLEX Muffler Packing range.

Vyžiadajte si vzorky kotúčov a vopred narezaných podložiek z nehrdzavejúcej oceľovej vaty
