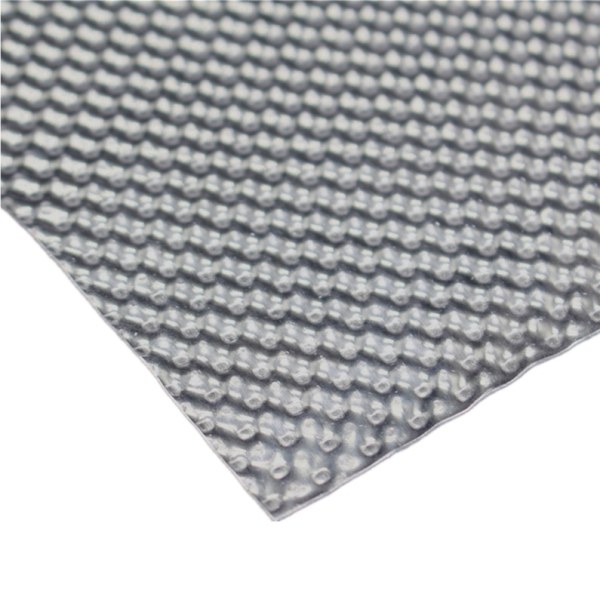

Čo je to reliéfny hliníkový tepelný štít?

Jeden reliéfny hliníkový tepelný štít je tepelnoizolačný komponent vyrobený z hliníkového plechu, ktorý bol mechanicky vyrazený špecifickými vzormi, ako sú diamantové, včelieho plástu alebo vlnové vzory. Tieto vyrazené vzory nie sú dekoratívne; sú navrhnuté tak, aby zlepšili odraz tepla, zvýšili štrukturálnu tuhosť a zvýšili prúdenie vzduchu medzi horúcimi komponentmi a okolitými časťami.

Na rozdiel od plochých hliníkových plechov vytvárajú reliéfne hliníkové tepelné štíty mikrovzduchové medzery, ktoré výrazne znižujú prenos tepla vedením. Vďaka tomu sú ideálne pre aplikácie, kde sú rovnako dôležité ľahké materiály, tepelná izolácia a odolnosť.

V mnohých odvetviach – najmä v automobilovom priemysle, pri výrobe priemyselných zariadení a strojov – hrá reliéfny hliníkový tepelný štít kľúčovú úlohu pri ochrane citlivých komponentov pred sálavým a konvektívnym teplom a zároveň pri zachovaní celkovej účinnosti systému.

Prečo si vybrať reliéfny hliník pre aplikácie tepelného štítu?

Hliník je už teraz obľúbeným materiálom na tepelnú ochranu, ale razenie posúva jeho výkon na inú úroveň. Tu je dôvod, prečo je razený hliník široko uprednostňovaný:

Zlepšený odraz tepla

Reliéfny povrch zvyšuje efektívnu plochu odrážajúcu sálavé teplo. Keď tepelné vlny dopadnú na vzorovaný povrch, rozptyľujú sa, a nie sa absorbujú, čím sa zlepšuje tepelná účinnosť.

Zlepšená mechanická pevnosť

Razenie výrazne zvyšuje tuhosť bez zväčšenia hrúbky. To umožňuje výrobcom používať tenšie hliníkové plechy pri zachovaní pevnosti a znížení celkovej hmotnosti.

Lepšia odolnosť voči vibráciám a hluku

V automobilovom a priemyselnom prostredí sú vibrácie nevyhnutné. Tepelné štíty z reliéfneho hliníka sú v porovnaní s plochými plechmi menej náchylné na rezonanciu a deformáciu.

Ľahký a odolný voči korózii

Hliník prirodzene odoláva korózii a razenie túto vlastnosť neohrozuje. Výsledkom je dlhotrvajúce, ľahké tepelné riešenie vhodné do náročných podmienok.

Reliéfny hliníkový tepelný štít vs. plochý hliníkový tepelný štít

Pochopenie rozdielu medzi reliéfnymi a plochými hliníkovými tepelnými štítmi pomáha kupujúcim robiť informované rozhodnutia.

Pre vysokovýkonné alebo náročné aplikácie reliéfny hliníkový tepelný štít konzistentne prekonáva ploché hliníkové alternatívy.

Bežné aplikácie reliéfnych hliníkových tepelných štítov

Automobilový priemysel

Jedným z najväčších trhov s reliéfnymi hliníkovými tepelnými štítmi je automobilový priemysel. Široko sa používajú v:

• Výfukové systémy

• Ochrana turbodúchadla

• Tienenie katalyzátora

• Tepelný manažment motorového priestoru

Ich ľahká povaha pomáha zlepšiť spotrebu paliva a zároveň spĺňa prísne normy tepelnej bezpečnosti.

Priemyselné zariadenia

V priemyselnom prostredí chránia reliéfne hliníkové tepelné štíty:

• Vysokoteplotné potrubia

• Pece a rúry

• Kompresory a generátory

Znižujú tepelné straty a chránia obsluhu a blízke komponenty.

Spotrebiče a stroje

Domáce a komerčné spotrebiče, ako sú rúry, sušičky a systémy HVAC, sa spoliehajú na reliéfne hliníkové tepelné štíty, ktoré bezpečne a efektívne odvádzajú teplo.

Výrobný proces reliéfnych hliníkových tepelných štítov

Výroba vysokokvalitného tepelného štítu z reliéfneho hliníka si vyžaduje presnosť a skúsenosti. Typický výrobný proces zahŕňa:

1. Výber materiálu

Medzi bežné hliníkové zliatiny patria:

• Hliník 3003 (vynikajúca tvárnosť)

• hliník 5052 (vyššia pevnosť a odolnosť voči korózii)

2. Razba

Hliníkový plech prechádza cez raziace valce, ktoré vytvárajú konzistentné vzory. Hĺbka a geometria vzoru sú starostlivo kontrolované, aby spĺňali výkonnostné požiadavky.

3. Rezanie a tvarovanie

Po razení sa plechy režú, razia alebo ohýbajú do požadovaného tvaru pomocou CNC alebo progresívnych matríc.

4. Povrchová úprava (voliteľné)

V závislosti od aplikácie môže byť tepelný štít vybavený:

• Eloxovanie

• Reflexné nátery

• Lepiaca podložka

Každý krok zabezpečuje, že hliníkový tepelný štít s reliéfnym povrchom spĺňa tepelné aj mechanické špecifikácie.

Tepelný výkon a trvanlivosť

Tepelný štít z reliéfneho hliníka funguje výnimočne dobre aj pri trvalých vysokých teplotách. Medzi kľúčové výkonnostné charakteristiky patria:

• Vysoká odrazivosť: Odráža až 90 % sálavého tepla v závislosti od povrchovej úpravy

• Teplotná odolnosť: Vhodné pre teploty do 600 °C v mnohých aplikáciách

• Dlhá životnosť: Odolné voči praskaniu, deformácii a korózii

Reliéfna štruktúra tiež umožňuje lepšie prúdenie vzduchu, čo ďalej znižuje povrchové teploty a zlepšuje celkovú spoľahlivosť systému.

Riešenia tepelných štítov z hliníka s reliéfnym povrchom na mieru

Mnohé aplikácie vyžadujú viac než len štandardný bežne dostupný produkt. Zákazkové riešenia tepelných štítov s reliéfnym hliníkom umožňujú výrobcom optimalizovať výkon pre špecifické potreby.

Možnosti prispôsobenia zahŕňajú:

• Vzory na embosovanie na mieru

• Výber hrúbky materiálu

• Zložité tvary a viacvrstvové vzory

• Predpripevnené izolačné alebo fóliové vrstvy

Zákazkové riešenia sú obzvlášť cenné pre výrobcov originálneho vybavenia (OEM), ktorí chcú zlepšiť tepelnú účinnosť a zároveň minimalizovať hmotnosť a náklady.

Ako si vybrať spoľahlivého dodávateľa reliéfneho hliníkového tepelného štítu

Výber správneho dodávateľa je rovnako dôležitý ako výber správneho materiálu. Pri obstarávaní hliníkového tepelného štítu s reliéfnym povrchom zvážte nasledujúce:

Technická expertíza

Spoľahlivý dodávateľ by mal rozumieť tepelnému manažmentu, materiálovej vede a technológii razenia.

Možnosť prispôsobenia

Hľadajte dodávateľov, ktorí dokážu zabezpečiť prototypovanie, malé série aj veľkovýrobu.

Kontrola kvality

Certifikácie, sledovateľnosť materiálov a konzistentné kontrolné procesy sú nevyhnutné pre dlhodobú spoľahlivosť.

Globálne skúsenosti s dodávkami

Pre medzinárodných kupujúcich sú skúsenosti s exportným balením, dokumentáciou a logistikou veľkou výhodou.

Často kladené otázky (FAQ)

1. Čo robí tepelný štít z reliéfneho hliníka účinnejším ako plochý?

Reliéfny vzor zvyšuje tuhosť a vytvára vzduchové medzery, ktoré znižujú prenos tepla, čím sa zvyšuje jeho účinnosť.

2. Môžu sa reliéfne hliníkové tepelné štíty používať v prostredí s vysokými vibráciami?

Áno, razenie zlepšuje odolnosť voči vibráciám a znižuje riziko deformácie.

3. Sú tepelné štíty s reliéfnym hliníkom vhodné na vonkajšie použitie?

Rozhodne. Odolnosť hliníka voči korózii ho robí ideálnym pre vonkajšie a drsné prostredie.

4. Aká hrúbka sa bežne používa pre reliéfne hliníkové tepelné štíty?

Typická hrúbka sa pohybuje od 0,3 mm do 1,5 mm v závislosti od požiadaviek aplikácie.

5. Môžem si vyžiadať vlastné tvary a vzory?

Áno, väčšina výrobcov ponúka plne prispôsobené riešenia tepelných štítov s reliéfnym hliníkom.

6. Ako dlho vydrží reliéfny hliníkový tepelný štít?

Pri správnom návrhu a výbere materiálu môže životnosť v mnohých aplikáciách presiahnuť 10 rokov.

Jeden reliéfny hliníkový tepelný štít je vysoko výkonné riešenie na riadenie tepla v náročných prostrediach. Kombináciou vynikajúcej tepelnej odrazivosti, nízkej hmotnosti, pevnosti a dlhodobej odolnosti prekonáva tradičné ploché hliníkové štíty vo väčšine aplikácií. Či už sa používajú v automobilových systémoch, priemyselných strojoch alebo na zákazkových OEM projektoch, reliéfne hliníkové tepelné štíty poskytujú spoľahlivú a účinnú tepelnú ochranu.

Investícia do správneho dizajnu a spolupráca so skúseným dodávateľom zabezpečuje optimálny výkon, zníženú údržbu a zvýšenú bezpečnosť v celej vašej aplikácii.
