Súpravy tepelných štítov výfukového potrubia: dimenzovanie, vzduchové medzery a montáž

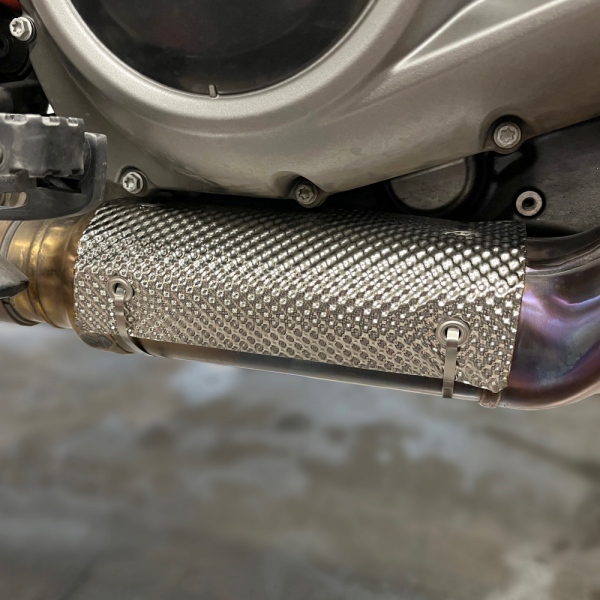

Horúce výfukové potrubie nemusí mať vždy izoláciu po celej svojej dĺžke. Niekedy je problémom krátka časť pod tunelom prevodovky, vedľa hadicovej prípojky alebo v blízkosti panelu karosérie. V takejto situácii môže správne umiestnený tepelný štít výfukového potrubia vyriešiť exponovanú oblasť bez toho, aby sa celé potrubie zmenilo na izolovanú zostavu.

Dôležitým nákupom nie je len kus kovu. Je to štít so správnym pokrytím, vhodnou tepelnou konštrukciou a montážnym hardvérom, ktorý pasuje na nainštalovaný výfuk. Súprava môže pasovať na priemer potrubia, a napriek tomu byť nevhodná pre priestor okolo neho.

BSTFLEX ponúka súpravu tepelného štítu výfukového potrubia z nehrdzavejúcej ocele a súpravu hliníkového tepelného štítu výfuku. Obe poskytujú východiskové body pre projekty tienenia automobilových potrubí; konečný výber by sa mal riadiť inštalačným výkresom a prevádzkovými podmienkami.

Prečítajte si priemer potrubia a veľkosť štítu samostatne

Pred porovnaním materiálov je potrebné vyriešiť tri rozmery: vonkajší priemer výfukového potrubia, rozmery samotného štítu a priestor, ktorý zaberá kompletná namontovaná zostava.

Aktuálne zoznamy produktov BSTFLEX uvádzajú nasledujúce referenčné rozmery. Ide o katalógové popisy, nie o výkres finálnej inštalácie.

Rozmer štítu 120 mm nie je tvrdením o vhodnosti pre 120 mm potrubie. Montážny rozsah je uvedený samostatne. Pred použitím ktorejkoľvek hodnoty pri výpočte vôle potvrďte dodaný profil štítu, vrstvenie izolácie a usporiadanie konzol.

Napríklad potrubie s nameraným vonkajším priemerom 2,5 palca má 63,5 mm a vonkajší priemer 3 palce má 76,2 mm. Oba spadajú do publikovaného rozsahu 52–90 mm, ale príruba, spojovacia objímka alebo blízky ohyb môžu inštalácii stále brániť. Vonkajší priemer 4 palce má 101,6 mm a spadá mimo tohto uvedeného rozsahu.

Zmerajte skutočné miesto montáže. Neobjednávajte len podľa nominálnej veľkosti potrubia a nezamieňajte si vnútorný priemer potrubia s vonkajším priemerom.

Pokrytie má smer aj dĺžku

Predstavte si výfukové potrubie pod podlahou vozidla s káblovým konektorom vedľa neho. Štít umiestnený iba nad potrubím môže znížiť priame sálavé vystavenie smerom k podlahe, pričom konektor vedľa potrubia zostane odkrytý. Otočenie toho istého štítu zmení oblasť, ktorú chráni.

Na inštalačnej fotografii označte komponent, ktorý potrebuje ochranu. Potom skontrolujte uhlové pokrytie štítu okolo potrubia a jeho dĺžku pozdĺž potrubia. Skontrolujte expozíciu okolo oboch koncov, okolo ohybov a cez všetky potrebné otvory.

Čiastočný štít potrubia sa líši od prikrývky navrhnutej na obklopenie komponentu. Predĺženie čiastočného štítu, kým úplne neuzavrie výfuk, je zmenou dizajnu, nie automatickým vylepšením. Pokrytie by malo sledovať tepelný cieľ a obmedzenia výrobcu výfuku.

Pre automobilový tepelný štít výfuku môže byť cieľom teplota podlahového panelu, hadice, konektora alebo priľahlého krytu. Uveďte tento cieľ namiesto toho, aby ste žiadali len chladnejšie vyzerajúci alebo hrubší štít.

Zachovajte vzduchovú medzeru, ktorú si dizajn vyžaduje

Niektoré štíty výfukového potrubia používajú konzoly alebo dištančné podložky na udržanie odstupu od horúceho potrubia. Iné obsahujú izoláciu v konštrukcii určenej na bližší kontakt. Spôsob inštalácie sa musí zhodovať s vybraným produktom.

Pri dištančnom dizajne medzera obmedzuje priamy kontakt medzi potrubím a štítom a ovplyvňuje prúdenie vzduchu okolo zostavy. Štít stále prijíma tepelné žiarenie a jeho podpery môžu viesť teplo. Vzduchová medzera je preto súčasťou tepelného systému, nie zárukou, že vonkajší povrch zostane chladný.

Nedeformujte konzoly ani nevypĺňajte medzeru náhradnou izoláciou, pokiaľ táto úprava nie je súčasťou schváleného dizajnu. Rovnako nepredpokladajte, že posunutie štítu ďalej od potrubia zlepší každú inštaláciu: môže to znížiť vôľu k chránenému komponentu.

Potvrďte minimálnu inštalovanú vzdialenosť pri konzolách, okrajoch štítov a ohyboch potrubia. Znova ju skontrolujte po zohľadnení pohybu výfuku a tepelnej rozťažnosti. Nominálny priemer plášťa sám osebe nedokáže stanoviť tieto miestne vôle.

Širší rozdiel medzi dištančnými štítmi a tesne priliehajúcou izoláciou je popísaný v našom sprievodcovi tepelnými štítmi výfuku.

Pred objednaním určite, kde môžu byť umiestnené svorky

A nasúvací tepelný štít výfuku potrebuje vhodné miesta na upevnenie, ako aj svorky správneho priemeru. Na výkrese potrubia vyznačte navrhované umiestnenie svoriek vrátane priestoru potrebného na prístup k spojovacím prvkom.

Skontrolujte zvary, príruby, výstupky snímačov a zmeny priemeru potrubia. Tie môžu prekážať svorke alebo posunúť štít z jeho zamýšľanej polohy. Hardvér by mal držať štít bez toho, aby zaťažoval nevhodnú časť zostavy výfuku.

Nepripevňujte štandardnú súpravu štítu potrubia cez flexibilný konektor alebo vlnovec spôsobom, ktorý obmedzuje jeho pohyb. Udržujte kabeláž snímačov, odtoky a servisné prípojky prístupné. Použite špecifikovaný hardvér a pokyny na uťahovanie pre dodanú súpravu namiesto všeobecnej hodnoty krútiaceho momentu.

Štít nie je podperou výfuku. Taktiež nedokáže opraviť prasknuté potrubie, poškodený záves alebo netesnosť výfuku. Tieto poruchy vyriešte pred vyhodnotením dodatočnej tepelnej ochrany.

Porovnajte kompletnú súpravu, nielen hliník oproti nehrdzavejúcej oceli

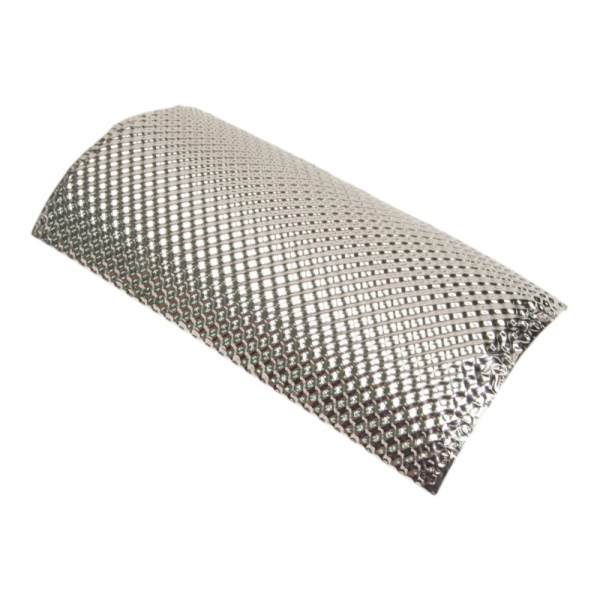

Súprava z nehrdzavejúcej ocele BSTFLEX používa štít z nehrdzavejúcej ocele 304 s izolačnou vrstvou. Hliníková súprava používa polotuhú, vopred tvarovanú viacvrstvovú konštrukciu; jej súčasťou sú montážne konzoly z nehrdzavejúcej ocele, skrutky a hadicové svorky.

Tieto popisy identifikujú rôzne počiatočné konštrukcie. Neurčujú, ktorá z nich dosiahne najnižšiu teplotu v konkrétnom vozidle. Vyžiadajte si informácie o triede a hrúbke kovu, type izolácie, výslednom profile, spôsobe montáže a povolených prevádzkových podmienkach.

Pre projekt citlivý na hmotnosť porovnajte hmotnosť kompletnej navrhovanej zostavy. Pri inštalácii vystavenej cestným nečistotám alebo mechanickému kontaktu skontrolujte vonkajší povrch, okraje a detaily uchytenia. Samotný názov materiálu tieto vlastnosti nešpecifikuje.

Teplotné požiadavky tiež vyžadujú určenie miesta. Teplota výfukových plynov, teplota povrchu potrubia, teplota horúcej strany izolácie a teplota vonkajšieho povrchu štítu sú rôzne merania. Potvrďte, čo presne opisuje každý uvedený limit.

Keď si problém vyžaduje radšej podložku alebo vložku

Súprava na dlhé potrubie nie je vždy najužitočnejším tvarom. Keď je potrebná ochrana okolo miestneho ohybu alebo kompaktnej exponovanej oblasti, pozrite si podložku tepelného štítu z nehrdzavejúcej ocele. Jej konštrukcia uzatvára vysokoteplotnú izoláciu medzi plochami z nehrdzavejúcej ocele so zváranými švami a montážnymi očkami. Výrobok možno tvarovať okolo kriviek, ale jeho pripevnenie a vôľa si stále vyžadujú posúdenie aplikácie.

Iná situácia nastáva, keď má výfuk už vhodný vonkajší štít a požiadavkou je izolačná vložka za ním. Vložka tepelného štítu výfuku je navrhnutá pre tento priestor medzi potrubím a vonkajším štítom. Nie je to náhradný názov pre externú nasúvaciu súpravu.

Ak je cieľom tesne priliehajúca izolácia na väčšej ploche potrubia, použite sprievodcu výberom izolácie výfukového potrubia na vyhodnotenie plášťov, návlekov a iných konštrukcií. V objednávke jasne rozlišujte: štít namontovaný na potrubí, miestna podložka, skrytá vložka alebo izolačný plášť.

Pozrite sa na teplotu chráneného komponentu

Užitočný test odpovedá na pôvodnú tepelnú otázku. Ak bola problémom prehriata spojka, zmerajte túto spojku alebo jej určený hodnotiaci bod. Nižšia hodnota v strede štítu nedokazuje, že spojka vedľa jeho okraja je dostatočne chránená.

Pred porovnaním výsledkov sa dohodnite na podmienkach testu: zaťaženie motora, okolitá teplota, prúdenie vzduchu, trvanie prevádzky a miesta merania. Zahrňte prevádzku pri nízkom prúdení vzduchu alebo obdobie po vypnutí, keď sú tieto podmienky relevantné pre danú aplikáciu.

Použite kvalifikovaný personál a metódu merania vhodnú pre testované povrchy. Skontrolujte konce štítu, otvory a montážne oblasti, ako aj strednú časť. Zaznamenajte konfiguráciu, aby každé porovnanie používalo rovnaké pokrytie a podmienky inštalácie.

Po bezpečnom vychladnutí výfuku skontrolujte pohyb, odieranie, uvoľnené uchytenie a zmeny vôle. Štít musí zostať v zamýšľanej polohe, aby jeho tepelný výkon zostal zmysluplný.

Neinterpretujte zníženie tepla ako záruku bezpečného dotyku. Ponechajte požadované pôvodné štíty a vôle a pred pridaním izolácie okolo katalyzátorov, filtrov pevných častíc alebo iných komponentov výfuku citlivých na teplotu získajte schválenie aplikácie.

Premeňte inštalačný náčrt na jasnú cenovú ponuku

Pre dopyt na štandardnú súpravu identifikujte referenciu výrobku, nameraný vonkajší priemer potrubia, využiteľnú montážnu dĺžku a dostupný priestor okolo navrhovaného štítu. Priložte fotografiu s označeným chráneným komponentom.

Pre vlastný tepelný štít výfukového potrubia pridajte kótovaný bočný pohľad a prierez. Ukážte požadované pokrytie, polohy konzol, ohyby, priľahlé časti a maximálny povolený výsledný obal. Špecifikujte prevádzkové podmienky a požiadavku na teplotu komponentu, ktorú musí štít podporovať.

Uveďte, či má cenová ponuka pokrývať iba štít alebo kompletnú zostavu s izoláciou, konzolami, svorkami a spojovacími prvkami. Pre sériovú dodávku uveďte množstvo prototypov, očakávaný objem dávky a revíziu výkresu. Zaznamenajte, ktoré rozmery a detaily materiálu sú pevne stanovené a ktoré môže navrhnúť BSTFLEX.

O vlastnom vývoji možno diskutovať v rámci sortimentu tepelných štítov a izolácií výfuku BSTFLEX. Cieľom je diel, ktorý pokrýva požadovanú plochu a pasuje do inštalácie, nie jednoducho väčšia verzia katalógového štítu.

Pošlite rozmery vášho výfukového potrubia a fotografie inštalácie spoločnosti BSTFLEX pre výber súpravy alebo cenovú ponuku na mieru. Ak je to vhodné, uveďte ako počiatočnú referenciu súpravu z nehrdzavejúcej ocele alebo hliníka a priložte požadovaný hardvér a množstvo.
