Koľko expandujúcej výplne výfuku potrebujete?Začnite schválenou hmotnosťou suchého vlákna tlmiča, potom preveďte túto hmotnosť na plochu hárku a dĺžku rezu. Keď je k dispozícii iba schválená hustota inštalácie, najprv vypočítajte využiteľný objem výplne. Skutočnosť, že sa hárok teplom rozpína, neurčuje, koľko vlákna patrí do tlmiča výfuku.
Pre obdĺžnikový hárok so známou hmotnosťou skleneného vlákna na jednotku plochy je výpočet množstva jednoduchý:
Požadovaná dĺžka hárku = cieľová hmotnosť suchého vlákna / (využiteľná šírka hárku × hmotnosť skleneného vlákna na jednotku plochy).

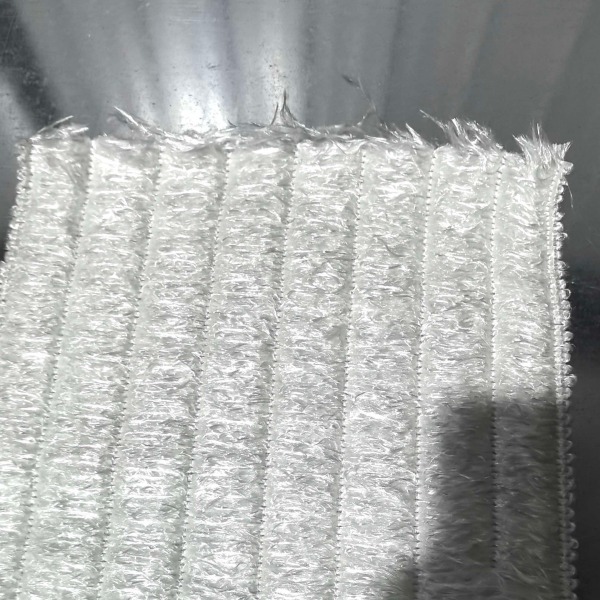

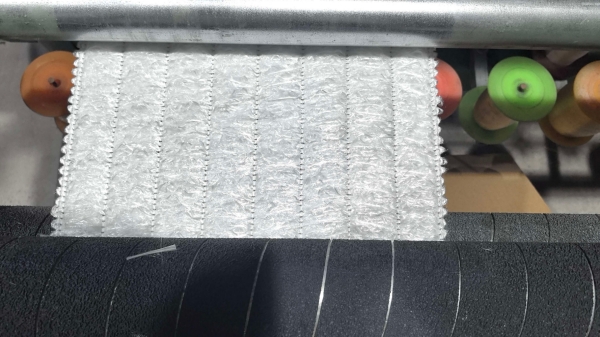

BSTFLEX dodáva expandujúci hárok výplne výfuku vyrobený z lisovanej, textúrovanej priadze zo sklenených vlákien s nekonečným vláknom, držanej pokope šitím s nízkou teplotou topenia. Táto príručka sa zameriava na prevod špecifikácie tlmiča na nákupné množstvo, rozmer rezu a požiadavku na kontrolu.
Nákupná požiadavka na „jeden meter výplne výfuku“ necháva nezodpovedané dve základné podrobnosti: aký široký je materiál a koľko skleneného vlákna obsahuje každý štvorcový meter? Bez týchto hodnôt vám samotná dĺžka nepovie hmotnosť výplne.
Existujú tri možné východiskové body. Existujúca špecifikácia tlmiča môže uvádzať hmotnosť suchého vlákna. Alternatívne môže definovať hustotu inštalácie a objem pridelený tomuto materiálu. Pri novom návrhu bez oboch hodnôt sa musí množstvo výplne vyvinúť a overiť, namiesto toho, aby sa vyberalo z predpokladanej univerzálnej hustoty.
Ponechajte schválenú triedu vlákna s týmto množstvom. Náhradný materiál nie je automaticky ekvivalentný len preto, že váži rovnako. Zmeny v konštrukcii vlákna, správaní pri uvoľňovaní alebo retenčných vrstvách patria do procesu schvaľovania vzoriek.
Zaznamenajte vnútorné rozmery plášťa, vonkajšie rozmery perforovaného jadra a efektívnu dĺžku pridelenú akustickej výplni. Dekoratívne výstupné časti, montážne nadstavce a uzavreté koncové priestory nie sú automaticky súčasťou plniteľnej komory.
Použite skutočnú hranicu oblasti sklenených vlákien. Ak obal kovového jadra alebo iná vrstva zaberá časť priestoru, započítajte jej inštalovaný obal. Neodpočítavajte komponent dvakrát, ak je už zahrnutý v rozmere hranice.
Pre výplň tlmiča výfuku v rozdelenom telese vypočítajte každú zónu výplne samostatne. Celkový objem pre celý plášť nestačí, keď sa vlákna nemôžu pohybovať medzi oddielmi.
Nasledujúce rovnice poskytujú metódu manuálneho výpočtu. Premieňajú známe vstupy návrhu na množstvá; nevyberajú akusticky vhodný materiál alebo hustotu.
Pre konštantný kruhový plášť obklopujúci kruhové jadro, so všetkými rozmermi zadanými v milimetroch:
V = π × (D2 - d2) × L / 4 000 000.
V je objem výplne v litroch. D je vnútorný priemer oblasti dostupnej pre výplň, d je vonkajší priemer jadra alebo vylúčeného obalu vnútornej vrstvy a L je efektívna dĺžka výplne.
Výsledok predpokladá, že tento priestor nezaberajú žiadne ďalšie armatúry alebo priečky. V prípade potreby odpočítajte ich vytesnený objem. Pre rovnomernú, skutočne eliptickú komoru použite jej skutočnú eliptickú plochu; pre sploštený ovál, tri-ovál alebo iný nepravidelný profil použite plochu prierezu z výkresu alebo CAD, namiesto toho, aby ste každý ovál považovali za elipsu.
Presadené jadro nemení jednoduchý rozdiel plôch, keď zostáva úplne vo vnútri toho istého plášťa, ale mení miestne vôle. Počas overovania montáže skontrolujte úzke a široké oblasti výplne nezávisle.
Keď návrh špecifikuje hustotu v gramoch na liter:
Hmotnosť suchého vlákna v gramoch = čistý objem výplne v litroch × schválená hustota inštalácie v g/l.
Jednotky g/l a kg/m3 majú rovnakú číselnú hodnotu. Plošná hmotnosť hárku v g/m2 je však iné meranie a nemožno ju nahradiť hustotou inštalácie.
Hodnota hustoty výplne tlmiča by sa mala vzťahovať na definovanú dávku vlákna a jej pridelený objem. Do dávky sklenených vlákien nezahŕňajte hmotnosť vložky z nehrdzavejúcej ocele, retenčnej sieťky ani prepravného vrecka.
Pre obdĺžnikový odrezaný kus použite nasledujúce jednotky:
Dĺžka rezu v metroch = hmotnosť suchého vlákna v gramoch / (šírka hárku v metroch × plošná hmotnosť skleneného vlákna v g/m2).
Použite šírku, ktorá skutočne zostane v hotovom kuse, nie širšiu zakúpenú šírku pred orezaním okrajov. Overte, či uvedená plošná hmotnosť dodávateľa zahŕňa iba sklenené vlákno alebo kompletný prešívaný hárok. Výpočet a cieľová hmotnosť musia vychádzať z rovnakého materiálového základu.
Nasledujúce čísla sú hypotetické vstupy pre výpočet. Nejde o skladové špecifikácie, odporúčané hustoty balenia ani výsledky testov spoločnosti BSTFLEX. Predpokladajme, že príklad programu tlmiča už schválil 300 g náplň suchého skleneného vlákna pre hodnotený materiál.
| Príklad vstupu | Predpokladaná hodnota |
|---|---|
| Vnútorný priemer baliacej komory | 120 mm |
| Vonkajší priemer jadra, v tomto príklade bez samostatnej vnútornej vložky | 50 mm |
| Efektívna dĺžka balenia | 400 mm |
| Predtým schválená náplň suchého skleneného vlákna | 300 g |
| Použiteľná šírka hárku | 400 mm, alebo 0,40 m |
| Plošná hmotnosť skleneného vlákna, bez dočasného prešívania | 750 g/m2 |
Objem: π × (1202 - 502) × 400 / 4 000 000 = približne 3,738 litra.
Priemerná hustota inštalovaného vlákna: 300 / 3,7385 = približne 80,25 g/l. Toto je vypočítaný dôsledok predpokladanej náplne vlákna, nie odporúčaná hustota.
Dĺžka rezu: 300 / (0,40 × 750) = 1,00 meter.
Vypočítané množstvo materiálu je teda odrezaný kus s rozmermi 400 × 1000 mm obsahujúci 300 g skleneného vlákna. Rozloženie rezu musí stále vyhovovať prešívaniu, spôsobu inštalácie a geometrii komory. Tento výpočet sám osebe nedokazuje, že sa kompaktný kus zmestí alebo že sa jeho uvoľnené vlákna správne rozložia.
A baliaci hárok tlmiča predávaný ako 400 × 1000 mm má plochu 0,40 m2. Hmotnosť vlákna závisí od plošnej hmotnosti materiálu. Nasledujúce aritmetické príklady ukazujú, prečo rozmery balenia nie sú úplnou špecifikáciou.
| Ilustračný list | Predpokladaná plošná hmotnosť skleneného vlákna | Sklenené vlákno v kuse s rozmermi 400 × 1000 mm |
|---|---|---|
| A | 500 g/m2 | 200 g |
| B | 750 g/m2 | 300 g |
| C | 1000 g/m2 | 400 g |
Toto nie sú tri odporúčané náhrady. Ukazujú, že rovnaká plocha neznamená rovnaké množstvo vlákna. Pri posudzovaní iného dodávateľa porovnajte konštrukciu vlákna, uvoľňovacie charakteristiky a výsledky inštalácie, ako aj hmotnosť výplne tlmiča zo sklených vlákien.
Čísla ako 350, 400, 450 a 500 mm môžu opisovať šírku listu, dĺžku balenia alebo iný rozmer produktu. Identifikujte smer na výkrese rezu namiesto spoliehania sa len na štítok s veľkosťou.
Pri usporiadaní balenia, kde šírka listu prebieha pozdĺž jadra, musí táto šírka zodpovedať efektívnej akustickej sekcii a špecifikovaným koncovým vôľam. Dĺžka potrebná okolo jadra sa potom určí z požadovaného množstva materiálu a schváleného usporiadania.
Kúpa širšieho listu výplne výfuku a jeho orezanie mení využiteľnú plochu a hmotnosť vlákna. Vypočítajte inštalované množstvo po orezaní. Neponechávajte pôvodnú hmotnosť balenia ako predpokladanú hmotnosť výplne tlmiča.
Podobne neotáčajte rezaný kus len preto, že rozmery vyzerajú, že sedia. Skontrolujte povolenú orientáciu rezu, usporiadanie šitia a spôsob inštalácie pre dodanú konštrukciu.

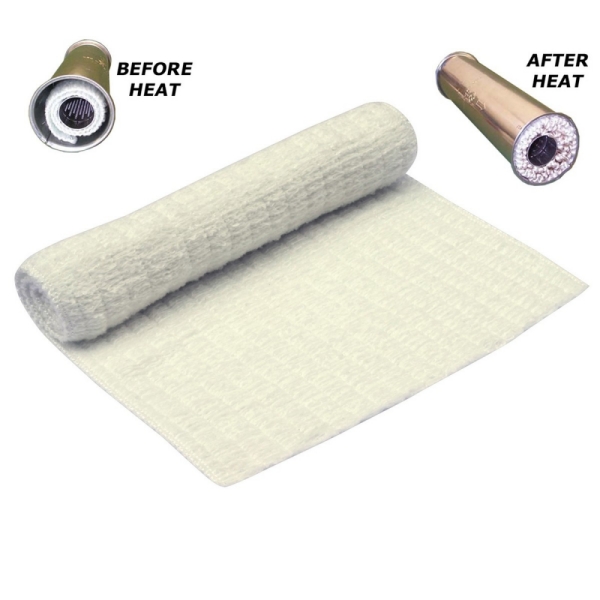

Samorozpínacia výplň tlmiča uvoľňuje obmedzenú štruktúru vlákien; nevytvára dodatočné sklenené vlákno. Expanzné číslo potrebuje definovanú počiatočnú kompresiu, podmienky zahrievania a podmienky merania, kým sa dá interpretovať.
Objem voľnej expanzie meraný mimo plášťa nie je rovnaký ako priestor obsadený vo vnútri uzavretého tlmiča. Delenie objemu komory všeobecným expanzným multiplikátorom preto nie je spoľahlivou náhradou za schválenú špecifikáciu plnenia.
Pre výplň výfuku z nekonečných vlákien, použite zvolenú triedu vlákna, špecifikovanú dávku a dohodnutý postup kondicionovania ako referenciu vývoja. Skontrolujte distribúciu po uvoľnení, najmä okolo odsadených jadier a obmedzených koncových priestorov.
Oddeľte materiál zakúpený pre výrobnú dávku od materiálu inštalovaného v každom akceptovanom tlmiči. Pre orezávanie hrán, nastavovacie kusy alebo odmietnuté rezy môže byť potrebný dodatočný nákupný prídavok. Tento prídavok nie je extra výplň, ktorú treba natlačiť do každého plášťa.
Pre proces rezania s pevnou šírkou:
Čistá výrobná dĺžka = počet tlmičov × schválená dĺžka rezu na tlmič.
Požadovaná zakúpená dĺžka = čistá výrobná dĺžka / očakávaná využiteľná výťažnosť.
Vyjadrite výťažnosť ako desatinný zlomok stanovený zo skutočného procesu rezania alebo dohodnutého plánovacieho základu. Ak ide o vnorenie šírky alebo nepravidelné vzory rezania, použite plán rezania založený na ploche namiesto tohto jednoduchého výpočtu dĺžky.
Pri porovnávaní výfuková výplň na metre s predrezané hárky výfukovej výplne, zahrňte náklady na nepoužiteľné odrezky, váženie, prípravu a kontrolu. Porovnajte obe možnosti vzhľadom na rovnaké schválené množstvo vlákna na tlmič.
Pre výfukovú výplň rezanú na mieru, uveďte identifikáciu vlákna, plošnú hmotnosť hárku, rozmery rezu a cieľovú suchú hmotnosť výplne v schválenej dokumentácii. Definujte, či sa hmotnostné limity vzťahujú na sklenené vlákno alebo na kompletný prešívaný komponent.
Uveďte, ako je kus orientovaný a aké operácie orezávania alebo upevňovania sú povolené. Dohodnite si limity akceptácie namiesto predpokladania všeobecnej tolerancie pre všetky materiály a metódy rezania.
Pri vstupnej kontrole potvrďte referenciu materiálu a nameranú hmotnosť rezaného kusa pomocou dohodnutého hmotnostného základu. Nepoužitá schválená vzorka je lepšou referenciou rozmerov a konštrukcie ako odstránená výplň, ktorej hmotnosť sa mohla zmeniť v dôsledku straty vlákien alebo kontaminácie.
Overte zmontovaný tlmič po špecifikovanom cykle uvoľnenia a prevádzkovej skúške. Správny výpočet stanovuje kontrolovaný vstup, nie zaručenú hladinu hluku alebo servisný interval.
Nie nevyhnutne. Jeden meter definuje iba dĺžku. Potrebujete tiež využiteľnú šírku, plošnú hmotnosť skleneného vlákna a schválené množstvo výplne pre konkrétny tlmič. Zodpovedajúca dĺžka balenia nestanovuje vhodnosť.
Kombinovaná hmotnosť vlákien sa dá vypočítať, ale revidované spoje, presahy a umiestnenie stále vyžadujú posúdenie. Zhoda v hmotnosti nedokazuje, že iné usporiadanie rezania rozloží výplň rovnakým spôsobom.
Iba vtedy, ak príslušné špecifikácie tlmiča podporujú túto voľbu. Cyklus motora nie je náhradou za rozmery komory, triedu materiálu, prevádzkové podmienky alebo schválenú dávku výplne.
Pošlite vnútornú geometriu, aplikáciu, informácie o existujúcom materiáli a akýkoľvek pôvodný výkres alebo vzorku. Tie poskytujú východiskový bod pre posúdenie navrhovanej konštrukcie. Konečná hmotnosť výplne by mala byť dohodnutá prostredníctvom príslušného procesu vývoja a schvaľovania.
Pre OEM hárky výfukovej výplne, pošlite prierez tlmiča, vonkajšie rozmery jadra, vnútorný profil plášťa a efektívnu dĺžku výplne. Pridajte aktuálnu špecifikáciu vlákna, schválenú suchú hmotnosť alebo hustotu, ak je k dispozícii, a zamýšľanú metódu rezania a montáže.
Zahrňte vzorové a výrobné množstvá, požiadavky na identifikáciu materiálu a preferencie balenia. Informácie o teplote by mali identifikovať miesto merania a rozlišovať bežnú prevádzku od krátkodobých špičiek.
Použite BSTFLEX expandujúci hárok výfukovej výplne ako východiskový produkt. Vývoj založený na výkresoch a požiadavky na opakované objednávky možno prediskutovať prostredníctvom našej výrobnej služby výfukovej výplne na mieru. Ďalšie formy sú dostupné v sortimente produktov výfukovej výplne.
