Expandujúca výfuková výplň vs. sypaná výplň: Výber procesu plnenia pre OEM

Expanzná výplň výfuku a sypaná výplň sú dva spôsoby, ako vložiť akustickú vláknitú náplň do tlmiča.Tepelne uvoľniteľná fólia vnesie vlákno do zostavy v kompaktnej, stiahnutej forme. Sypaná výplň sa odmeriava a rozdeľuje počas plnenia. Lepší výrobný postup závisí od prístupu ku komore, kontroly množstva vlákien a spôsobu validácie kompletnej zostavy.

Pre výrobcu výfukov typu OEM porovnajte kompletný proces plnenia namiesto toho, aby ste sa pýtali, ktorý materiál vyzerá plnšie pred uzavretím plášťa. Expanzná fólia má počiatočný stav inštalácie a neskorší uvoľnený stav. Proces sypanej výplne vyžaduje definovanú metódu umiestnenia materiálu v celom zamýšľanom priestore.

BSTFLEX dodáva výplňovú fóliu tlmiča výfuku, vyrobenú z lisovanej, textúrovanej sklenenej priadze s nekonečným vláknom, držanú stehmi s nízkou teplotou topenia. Nižšie uvedené porovnanie sa zameriava na výber spôsobu plnenia pre existujúci alebo nový program tlmičov.

Definujte, čo cenová ponuka na sypanú výplň skutočne obsahuje

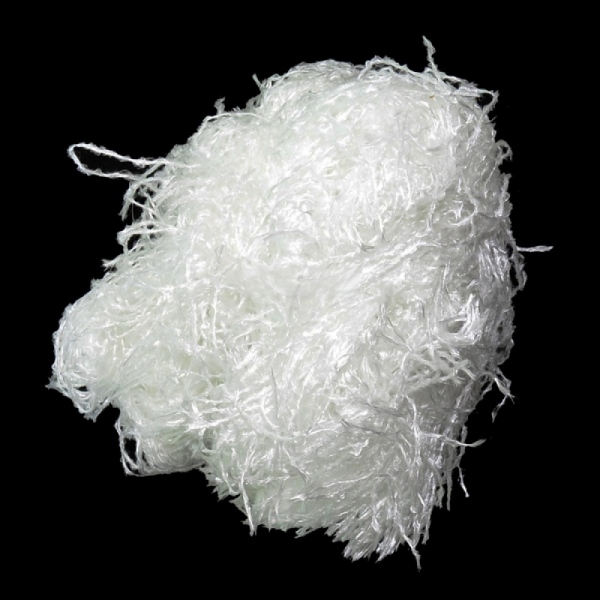

Sypaná výplň tlmiča výfuku nie je kompletná špecifikácia materiálu. Zistite, či cenová ponuka zahŕňa sekané vlákno, pripravený materiál z nekonečných vlákien alebo inú definovanú konštrukciu. Nepredpokladajte, že všetko dodané bez prešívanej fólie má rovnakú dĺžku vlákien alebo správanie pri manipulácii.

Taktiež rozlišujte dodávané sypané vlákno od priameho plnenia pomocou zariadenia. Systém priameho plnenia môže dávkovať sklolaminátové vlákna zo zásobníka a zavádzať ich cez dýzu. Tento proces nie je rovnaký ako manuálne vkladanie vlákna odobratého z vreca.

Pre užitočné porovnanie identifikujte navrhovanú fóliu a existujúci vstupný materiál, potom popíšte operácie vykonávané na každom z nich. Kontrolovaný proces strojového plnenia by nemal byť reprezentovaný príkladom neváženého ručného plnenia.

Hlavný rozdiel je v tom, kedy vlákno dosiahne svoj inštalovaný objem

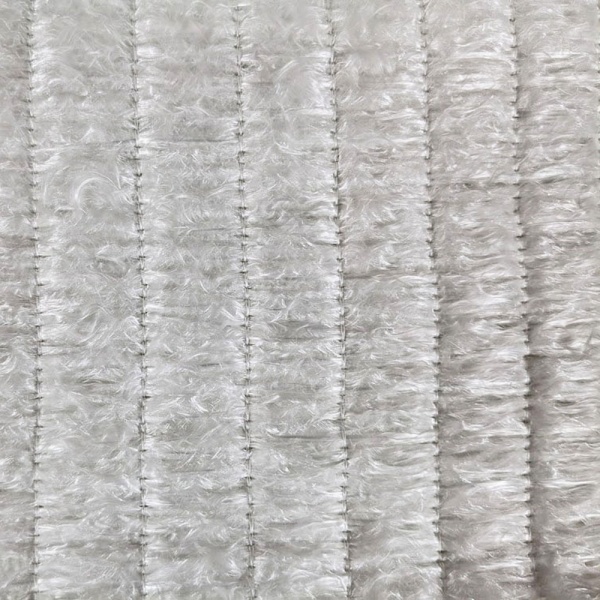

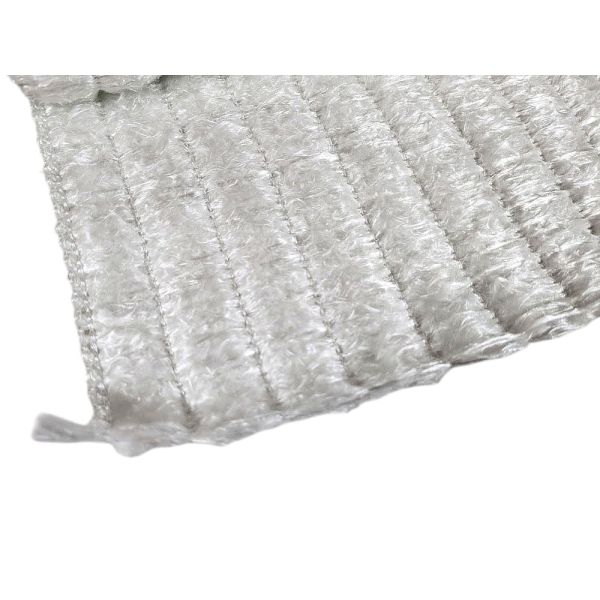

V expanznej výplňovej fólii tlmiča dočasné prešívanie obmedzuje objemnú sklenenú priadzu pre manipuláciu. Počiatočné zahriatie uvoľní toto obmedzenie, takže sa štruktúra vlákien môže otvoriť v priestore, ktorý je jej pridelený. Uvoľnenie mení usporiadanie vlákien; nevytvára dodatočné sklenené vlákno.

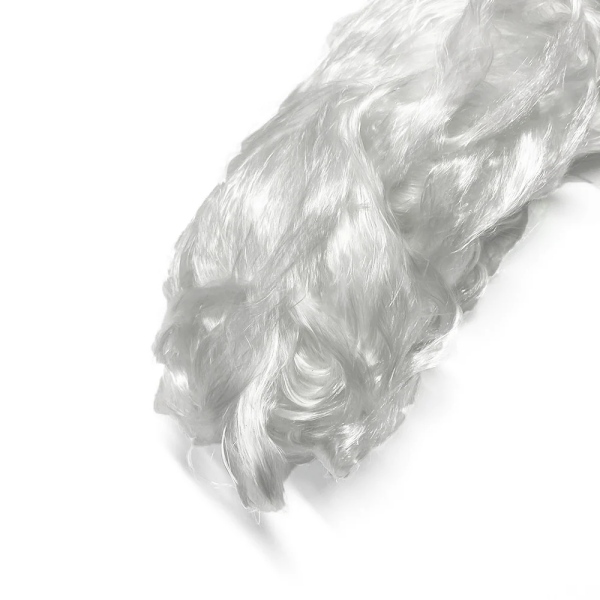

Sypaný materiál sa rozdeľuje počas operácie plnenia. V závislosti od špecifikovanej konštrukcie sa môže počas prevádzky tiež usadiť alebo zmeniť, ale termín sypaná výplň neidentifikuje zámerný mechanizmus tepelného uvoľnenia použitý v prešívanej fólii.

To vytvára praktický rozdiel pri kontrole. Umiestnenie fólie pred zahriatím a distribúcia vlákien po uvoľnení sú samostatné body akceptácie. Úspešné uloženie za studena nie je dôkazom toho, že uvoľnený materiál dosiahne každú zamýšľanú časť komory.

Pre samotný mechanizmus pozri ako tepelne uvoľniteľné sklolaminátové fólie plnia tlmič.

Vyberajte podľa spôsobu zostavenia

Zostava jadra sa zasúva do rúrkového plášťa

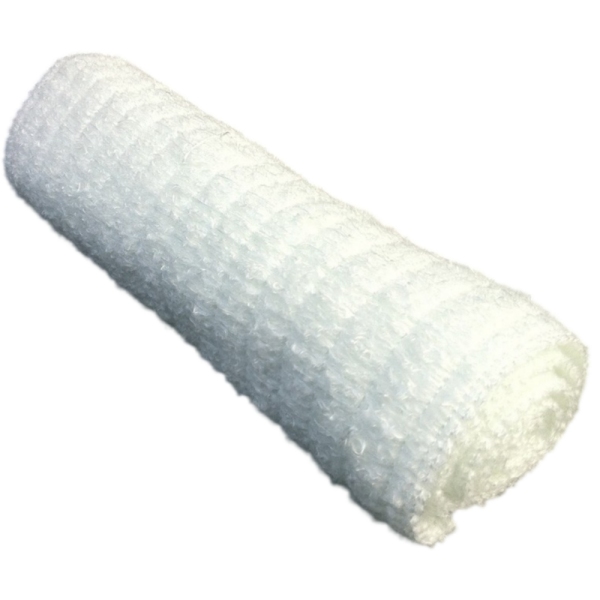

Zvážte expandujúcu rohož v prípade, keď výrobný postup umožňuje umiestniť odmeraný kus okolo jadra pred vložením. Otestujte kompaktnú zostavu cez skutočný plášť vrátane jeho najužšej časti, vnútorných spojov a koncových tvaroviek.

Skontrolujte, či rohož zostáva počas vkladania na svojom mieste a či zvolený spôsob upevnenia umožňuje jej zamýšľané uvoľnenie. Zaznamenajte akékoľvek orezávanie alebo prebaľovanie potrebné na stanovišti. Tieto operácie patria do porovnania procesov, aj keď je zakúpený materiál opísaný ako pripravený na inštaláciu.

Komora sa plní cez definovaný otvor

Ak zavedený proces plní čiastočne uzavretú komoru cez port alebo dýzu, preskúmajte, ako by rohož vstúpila do tej istej dutiny. Zmena na balenie do rohože môže vyžadovať odlišnú postupnosť montáže namiesto jednoduchej zámeny materiálu.

Ponechajte v porovnaní validovanú cestu priameho plnenia, keď nástroje a surovina už vyhovujú produktu. Pred rozhodnutím, či zmena formy dodávky rieši skutočný výrobný problém, skontrolujte dodanú hmotnosť, distribúciu a záznamy o procese.

Tlmič obsahuje niekoľko samostatných plniacich zón

Označte každú zónu na priereze a priraďte jej množstvo plnenia a spôsob umiestnenia. Neočakávajte, že samoexpandujúca výplň tlmiča v jednom oddiele dodá vlákno cez pevnú priečku do druhého.

Pre oválny plášť alebo odsadené jadro skontrolujte úzku vôľu a širšie vrecko samostatne. Skúška s rohožou by mala stanoviť, kde kompaktné kusy sedia a ako sa uvoľňujú. Skúška s voľným plnením by mala stanoviť, ako sa náplň dostane do tých istých oblastí a ako v nich zostane.

Použite pozorovanú distribúciu na porovnanie procesov. Ani nepravidelný plášť, ani veľký celkový objem dutiny neurčujú spôsob plnenia sami o sebe.

Udržujte výber materiálu oddelene od výberu procesu

Porovnanie rohože oproti voľnému plneniu môže neúmyselne zmeniť niekoľko premenných naraz: druh skla, konštrukciu vlákien, množstvo vlákien a vrstvy na strane jadra. Zaznamenajte tieto rozdiely pred interpretáciou zvukovej skúšky alebo prevádzkovej skúšky.

Keď je cieľom izolovať proces plnenia, udržujte materiál a cieľové množstvo vlákien porovnateľné, kde je to praktické. Keď navrhovaná rohož zavádza iný systém vlákien, vyhodnoťte to ako zmenu dizajnu. Samotná rovnaká hmotnosť nestanovuje ekvivalenciu.

Podobne, výplň tlmiča z nekonečných vlákien nemusí vždy znamenať teplom uvoľňovanú rohož. Nekonečné vlákna môžu byť dodávané v iných formách alebo použité v procesoch navíjania a plnenia. Špecifikujte prešívanie a správanie pri uvoľňovaní oddelene od popisu vlákna.

Použite požadované prevádzkové podmienky na schválenie druhu vlákna. Mechanizmus uvoľnenia pri nízkej teplote a požiadavka na prevádzku pri vysokej teplote opisujú rôzne časti špecifikácie.

Použite rovnaký hmotnostný základ v oboch cenových ponukách

Porovnávajte suché akustické vlákno, nie kompletnú prešívanú rohož oproti nebalenej náplni vlákien bez úpravy. Zistite, či uvedená hmotnosť rohože zahŕňa dočasné prešívanie alebo iné zahrnuté materiály.

Pre proces plnenia rozlišujte materiál odobratý zo skladu od materiálu dodaného do tlmiča. Zaznamenajte odrezky, straty pri manipulácii a nepoužité časti samostatne. Žiadne z týchto množstiev by sa nemalo počítať ako nainštalované akustické vlákno.

Neznižujte schválenú náplň vlákien len preto, že náhradná rohož expanduje. Naopak, netlačte do dutiny ďalší materiál len preto, aby kompaktná rohož vyzerala pred zahriatím rovnako plná ako zostava s voľným plnením.

Metóda výpočtu je zahrnutá v dimenzovanie rohože a hmotnosť plnenia pre expandujúcu výplň výfuku. Použite túto príručku na prepočet schválenej náplne na rozmery, potom potvrďte navrhované usporiadanie montážnou skúškou.

Zahrňte kontroly pri prvom zahriatí do skúšky rohože

Pred testovaním teplom uvoľňovanej rohože sa dohodnite na postupe kondicionovania s dodávateľmi materiálu a tlmiča. Zaznamenajte príslušné miesto merania a podmienky expozície. Pevný čas voľnobehu motora nie je univerzálnou náhradou za postup uvoľnenia špecifický pre daný materiál.

Po predpísanom cykle preskúmajte, či sa zamýšľané obmedzenia uvoľnili a či vlákno zaberá pridelené oblasti. Použite plánovanú kontrolnú vzorku alebo inú dohodnutú metódu kontroly; nevyvodzujte vnútornú distribúciu len z vonkajšej teploty plášťa alebo zvuku výfuku.

Skontrolujte akúkoľvek pridanú pásku, viazanie alebo spojovacie prvky oproti schválenej konštrukcii. Ich účel počas montáže nesmie byť v rozpore s požadovaným uvoľnením. Ponechajte trvalú ochranu jadra a pridržiavacie komponenty na mieste, pokiaľ ich odstránenie nie je súčasťou schválenej revízie dizajnu.

Pre obe cesty plnenia dodržiavajte bezpečnostné informácie o materiáli a postupy manipulácie, vetrania a testovania za tepla v zariadení.

Porovnajte výsledky, ktoré sú dôležité pre program výfuku

Nasledujúci záznam o skúške oddeľuje pohodlie výroby od výkonu hotového tlmiča. Pred spustením vzoriek nastavte požiadavky na prijatie, aby sa preferovaný formát nevyberal len na základe vzhľadu.

Zahrňte merania tlakových strát tam, kde to vyžaduje konštrukcia výfuku. Iná forma plnenia sama osebe nie je dôkazom nižšieho protitlaku, dlhšej životnosti alebo súladu s požiadavkou na hlučnosť hotového výfuku.

Náklady posudzujte až po technickom porovnaní

Keď obe konštrukcie spĺňajú požiadavky na akceptáciu, porovnajte ich náklady na jeden akceptovaný tlmič. Zahrňte náklady na nakúpený materiál, využiteľný výťažok, prípravu, plnenie alebo balenie, uzavretie, kontrolu a príslušné vybavenie.

Pri plošnom balení zmerajte prácu potrebnú na rezanie, váženie a umiestnenie kusu. Pri priamom plnení zahrňte skutočný proces dávkovania, manipulácie a prestavby. Použite pozorované výrobné údaje namiesto predpokladu, že vrstva vždy šetrí prácu alebo že sypká výplň vždy stojí menej.

Továreň s niekoľkými variantmi tlmičov môže zachovať rôzne spôsoby plnenia pre rôzne produkty. Rozhodnutie nemusí znamenať jediný materiálový formát pre celú výrobnú linku.

Otázky týkajúce sa expandujúcej výfukovej výplne verzus sypkej výplne

Poskytuje expandujúca výfuková výplň automaticky tichší výsledok?

Žiadny zvukový výsledok nevyplýva len zo samotného formátu dodávky. Porovnajte vybrané vlákno, inštalované množstvo, distribúciu a kompletný tlmič za konzistentných testovacích podmienok. Uvoľnenie teplom je vlastnosť plnenia, nie zaručené zníženie decibelov.

Je sypká výplň vhodná pre opakovanú OEM výrobu?

Vyhodnoťte ju podľa požadovaných procesných kontrol. Vážené dávky, definované pokyny na umiestnenie alebo dávkovanie založené na vybavení môžu byť súčasťou výrobnej špecifikácie. Absencia vrstvy neznamená zlú opakovateľnosť.

Môže expandujúca vrstva nahradiť existujúcu výplň tlmiča?

Najprv skontrolujte existujúci materiál, množstvo plnenia, prístup do komory a požiadavky na kondicionovanie. Výplň tlmiča je široký opis, nie špecifikácia zameniteľnosti. Pred opakovanými objednávkami schváľte navrhovanú vrstvu v skutočnej zostave.

Môže byť kompaktná vrstva pred inštaláciou vopred expandovaná?

Používajte iba metódu manipulácie a kondicionovania schválenú pre danú konštrukciu. Jej predbežná expanzia mení stav inštalácie, ktorý sa hodnotí, a môže odstrániť praktickú výhodu dodávania kompaktnej vrstvy.

Špecifikujte spôsob plnenia vo vašom dopyte (RFQ)

Pre OEM výplň tlmiča skontrolujte prierez tlmiča, vnútorné rozmery, geometriu jadra a postup montáže. Zahrňte aktuálnu špecifikáciu vlákien a hmotnosť suchej výplne, alebo identifikujte tieto hodnoty ako položky vývoja.

Opíšte problém, ktorý by mala navrhovaná zmena vyriešiť: čas prípravy, prístup k nepravidelnej dutine, nekonzistentné umiestnenie, strata materiálu alebo iný nameraný problém. Pridajte množstvá vzoriek, očakávaný dopyt výroby, požiadavky na balenie a plánované akceptačné testy.

Pre možnosť vrstvy uvoľňovanej teplom začnite s BSTFLEX expandujúca výplňová vrstva zo sklenených vlákien pre tlmiče. Výkresy a existujúce vzorky môžu podporiť kontrolu prostredníctvom našej služby výroby výplní pre tlmiče na mieru.

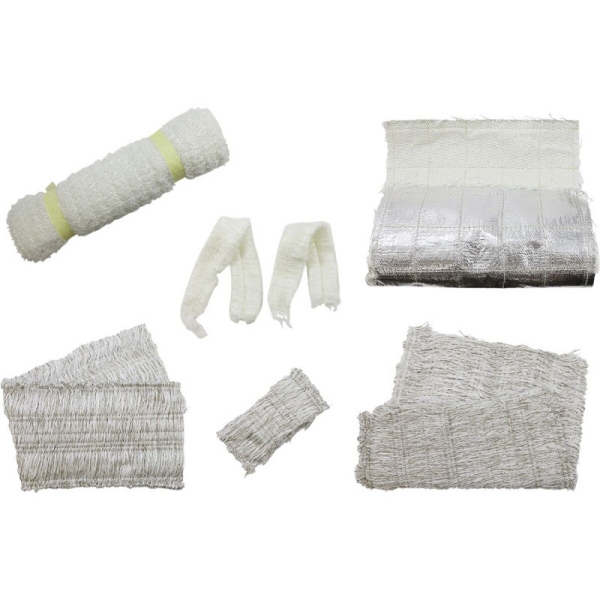

Ďalšie formáty výplní a balení pre tlmiče výfuku sú k dispozícii pre projekty, ktoré vyžadujú iný spôsob dodávky. Cieľom nákupu je kontrolovaný, validovaný proces plnenia, či už vlákno vstupuje do tlmiča ako kompaktná vrstva alebo prostredníctvom zavedenej operácie plnenia.
