Skelná výplňová podložka do tlmiča výfuku by sa mala kupovať na základe viacerých faktorov, nielen samotnej hrúbky. Pri opakoveanej výrobe tlmičov výfuku musí kupujúci definovať aj štruktúru materiálu, plošnú hmotnosť, rozmery výrezov, inštalované množstvo and spôsob, akým sa jednotlivé kusy prispôsobujú okolo perforovaného jadra.
10 mm podložka jednej špecifikácie nie je automaticky rovnocenná s inou 10 mm podložkou. Tieto dva materiály môžu obsahovať rôzne množstvo sklenených vlákien, používať rôzne spojivá alebo štruktúry vlákien a vyžadovať rôzne plochy výrezov na dosiahnutie schválenej hmotnosti náplne.
Spoločnosť BSTFLEX dodáva Fiberglass Exhaust Muffler Packing s prispôsobiteľnými rozmermi a ponúka aj Fiberglass Exhaust Silencer Packing na zostavovanie tlmičov na báze podložiek a plátov. Táto príručka sa zameriava na premenu týchto materiálov na opakovateľnú špecifikáciu pre rezanie a nákup OEM.
Hrúbka je užitočná na kontrolu lícovania, ale nehovorí oddeleniu nákupu, koľko skleného vlákna sa nachádza v pláte.
Pre kompletnú špecifikáciu podložky výplne výfuku zo sklených vlákien definujte aspoň:
Týmto sa oddeľujú tri otázky, ktoré sa často miešajú dohromady: aký je materiál hrubý, koľko materiálu sa nachádza v danej ploche a koľko materiálu hotový tlmič vyžaduje.
Výplňová podložka tlmiča výfuku sa dá opísať hrúbkou v milimetroch a plošnou hmotnosťou v gramoch na meter štvorcový. Tieto hodnoty súvisia so štruktúrou materiálu, ale jednu nemožno spoľahlivo vypočítať z druhej bez dodatočných informácií.
| Špecifikácia | Čo popisuje | Prečo to nákup potrebuje |
|---|---|---|
| Hrúbka | Menovitá hĺbka podložky za definovaných podmienok merania. | Pomáha posúdiť počiatočné lícovanie, počet vrstiev a dostupnú vôľu. |
| Plošná hmotnosť | Hmotnosť materiálu na jednotku plochy, bežne vyjadrená v g/m2. | Umožňuje vypočítať hmotnosť vyrezaného kusu z jeho plochy. |
| Rozmery kusu | Použiteľná šírka a dĺžka jedného vyrezaného komponentu. | Určuje pokrytie a celkovú dodanú plochu. |
| Hmotnosť kusu | Materiálová hmotnosť obsiahnutá v jednom narezanom componente. | Poskytuje merateľnú hodnotu pre výrobu a výstupnú kontrolu. |
| Inštalovaná hustota | Schválená hmotnosť vlákna vydelená čistým objemom vyhradeným pre výplň. | Pomáha kontrolovať kompletnú špecifikáciu inštalovanej výplne. |
Nepoužívajte nominálnu hrúbku ako náhradu za hmotnosť náplne. Dve rohože môžu v uvoľnenom stave pôsobiť rovnako hrubo, ale obsahujú rôzne množstvo sklených vlákien.
Vláknitý materiál sa dá ľahko stlačiť. Meranie hrúbky preto vyžaduje definovanú podmienku.
Opýtajte sa, či sa hodnota vzťahuje na:
Tieto hodnoty by sa nemali považovať za vzájomne zamenené.
Pre výkres OEM použite podmienku merania dohodnutú počas schvaľovania vzorky. Ak kontrolór výroby použije inú silu stlačenia ako dodávateľ, tá istá akceptovateľná rohož môže vyprodukovať inú nameranú hrúbku.
Keď má materiál definovanú plošnú hmotnosť, nominálnu hmotnosť materiálu v jednom obdĺžnikovom kuse možno vypočítať zo vzorca:
Hmotnosť narezaného kusu = šírka × dĺžka × plošná hmotnosť.
Keď sú šírka a dĺžka zadané v metroch a plošná hmotnosť je vyjadrená v g/m2, výsledok je v gramoch.
Len ako príklad predpokladajme, že schválený materiál má:
Nominálna hmotnosť kusu by bola:
0,35 × 0,50 × 800 = 140 g.
Tieto čísla sú iba príklady výpočtu. Nie sú to štandardné špecifikácie produktov BSTFLEX ani odporúčané množstvá náplne tlmiča výfuku.
Tiež potvrďte, či sa uvádzaná plošná hmotnosť vzťahuje len na sklenené vlákno alebo na kompletnú rohož vrátane spojiva, prešívania či iných zložiek.
Užitočný výkres custom cut muffler packing začína od vnútornej zostavy namiesto dostupnej veľkosti skladového hárku.
Zadajte:
Vzor rezu by mal ukazovať, ako materiál vstupuje do tlmiča a kde sa bude nachádzať jeho šev alebo presah.
V prípade jednoduchého valcového dizajnu môže stačiť jeden obdĺžnikový hárok. V prípade oválnych tlmičov, tlmičov s posunutým jadrom alebo odstupňovaných tlmičov môže lepšiu kontrolu zabezpečiť viacero kusov alebo tvarovaný vzor rezu.
Usporiadanie švov ovplyvňuje množstvo materiálu a lokálnu hrúbku.
A tupý spoj umiestňuje dva rezné okraje k sebe bez úmyselného presahu. A presah umiestňuje jednu časť rohože cez druhú, čím sa zväčšuje množstvo materiálu v danej oblasti.
Nenechávajte toto rozhodnutie výlučne na montážneho pracovníka. Ak sa vyžaduje presah, definujte:
Výrobná linka by nemala kompenzovať krátky hárok zväčšením presahu inde ani kompenzovať príliš veľký hárok odstránením nezmeraného pásika.
Niektoré tlmiče môžu byť naplnené jednou vrstvou rohože. Iné môžu použiť viacero vrstiev kvôli požadovanému množstvu materiálu, geometrii alebo schválenej konštrukcii balenia.
Ak sa použije viac ako jedna vrstva, identifikujte každý kus na výkrese rezu. Špecifikácia ako „dve vrstvy sklolaminátu“ je neúplná, ak vrstvy používajú rôzne veľkosti, polohy spojov alebo materiály.
Napríklad montážny pokyn môže identifikovať:
Tieto hmotnosti komponentov udržiavajte oddelene, ak je to možné. To uľahčuje vyhodnotenie neskorších inžinierskych zmien.
Oválny plášť automaticky nevyžaduje sypkú výplň. A baliaca rohož tlmiča zo sklenených vlákien sa stále dá použiť, ak vzor rezu a spôsob inštalácie reprodukujú schválené rozdelenie.
V prípade posunutého jadra môže mať jedna strana komory podstatne menšiu radiálnu vôľu ako druhá. Rovnomerné obtočenie okolo jadra sa preto môže po vložení stlačiť inak.
Počas vývoja vzorky skontrolujte:
Ak sú na vyplnenie určitých oblastí potrebné ďalšie narezané kusy, označte ich ako samostatné diely namiesto toho, aby ste od operátorov vyžadovali pridávanie náhodných odrezkov.
Rezanie plechov vytvára odrezky. Patria do výpočtov výťažnosti výroby, ale nemali by sa automaticky vkladať do iného tlmiča výfuku.
Oddeľte:
materiál zakúpený pre výrobnú dávku
od
materiálu schváleného pre každý hotový tlmič výfuku.
Keď sú odrezky opätovne použiteľné pre schválené druhé číslo dielu, tento plán rezania udokumentujte. V opačnom prípade ich klasifikujte podľa dohodnutého postupu pre šrot alebo recykláciu.
Pridávanie malých kusov len s cieľom vyhnúť sa odpadu môže zmeniť lokálnu hustotu a distribúciu materiálu, aj keď celková hmotnosť tlmiča výfuku zostáva blízko cieľovej hodnoty.
Nižšia cena za štvorcový meter nevytvára vždy nižšie náklady na materiál na jeden tlmič výfuku.
Vypočítajte, koľko schválených kusov možno narezať zo skutočnej dodanej šírky a dĺžky.
Pre obdĺžnikové usporiadanie:
Využitie materiálu = celková plocha schválených narezaných kusov / plocha zakúpeného plechu.
Praktický výsledok musí brať do úvahy aj orezávanie okrajov, šírku rezu (kde je to relevantné), chyby a obmedzenia orientácie.
Napríklad šírka zásoby, ktorá sa zdá byť väčšia, môže vytvoriť viac nepoužiteľného bočného odpadu, ak sa rozmery schváleného komponentu neuložia do seba efektívne.
Pri žiadosti o cenovú ponuku od OEM uveďte konečné rozmery rezu, aby dodávateľ mohl porovnať:
| Možnosť nákupu | Zostávajúca práca u zákazníka | Dôležité nákladové faktory |
|---|---|---|

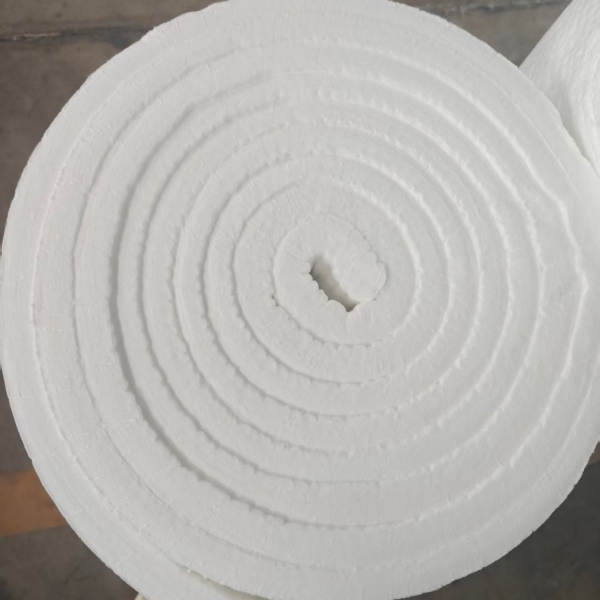

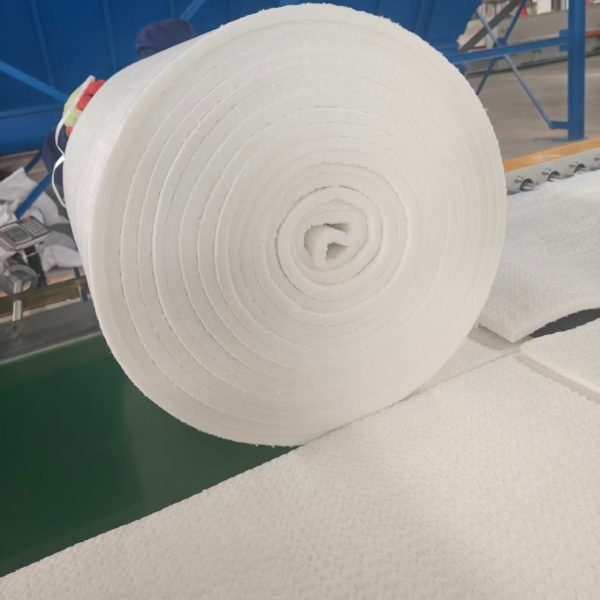

| Celé kotúče | Rezanie, identifikácia, spracovanie odpadu a váženie komponentov. | Cena kotúča, práca na rezaní, výťažnosť a manipulácia so zásobami. |
| Štandardné plechy | Konečné orezávanie alebo rezanie do schváleného vzoru. | Veľkosť plechu, využiteľná plocha a zvyšný materiál. |
| Predrezané obdĺžniky | Umiestnenie a akékoľvek špecifikované obbalenie alebo upevnenie. | Cena za kus, rozmerová tolerancia a baliace množstvo. |
| Tvarované kusy na mieru | Primárne montáž a kontrola. | Spôsob rezania, nástroje tam, kde sa vyžadujú, alokácia odpadu a množstvo objednávky. |
Najlepší formát dodávky závisí od objemu výroby a existujúceho zariadenia. Továreň s automatizovaným rezaním môže uprednostniť materiál v kotúčoch. Linka montujúca stabilný, opakujúci sa tlmič výfuku môže získať lepšiu kontrolu z individuálne narezaných kusov.
Pri opakovanej výrobe by vstupná kontrola mala overiť hodnoty, ktoré priamo súvisia so schváleným komponentom.
Medzi možné oblasti kontroly patria:
Ak plošná hmotnosť tvoria súčasť nákupnej špecifikácie, dohodnite veľkosť vzorky a metódu výpočtu. Jediný malý testovací kus nemusí reprezentovať kompletný výrobný kotúč, pokiaľ to plán vzorkovania neustanovuje.
Nestanovujte limity pre prijatie z jednej náhodne vybranej vzorky. Dohodnite tolerancie počas schvaľovania produktu a prepojte ich s výkresom alebo nákupnou špecifikáciou.
Sklolaminátová rohož môže byť mechanicky tvarovaná, spájaná, prešívaná alebo vyrobená iným procesom. Tieto zložky môžu ovplyvniť manipuláciu a počiatočné zahrievanie.
Požiadajte dodávateľa, aby identifikoval akékoľvek spojivo alebo podkladový materiál, ktorý zostáva v produkte.
Neaplikujte maximálnu teplotu skleneného vlákna priamo na:
Pri žiadosti o posúdenie materiálu uveďte nepretržité a špičkové prevádzkové podmienky spolu s miesta merania.
Bežná výfuková tesniaca rohož by sa nemala automaticky označovať ako samoexpandujúca.
BSTFLEX samostatne ponúka expandujúci výfukový tesniaci plát s konštrukciou z lisovaných nekonečných vlákien s tepelne citlivým obmedzením. Tento produkt má špecifický uvoľňovací mechanizmus a postup inštalácie.
Ak je vašou aktuálnou požiadavkou jednoducho sklolaminátová rohož s definovanou hrúbkou a rozmermi rezu, ponechajte túto požiadavku oddelene. Neuvádzajte terminológiu tepelného uvoľnenia, pokiaľ dodaná konštrukcia túto vlastnosť skutočne nevyužíva.
BSTFLEX dodáva niekoľko typov sklolaminátového balenia pre tlmiče výfuku.
Pre plnenie na báze priadze alebo nekonečných vlákien si pozrite Sklolaminátová výplň výfukového tlmiča a E-sklenená výplň výfukového tlmiča.
Pre proces meraného plnenia si pozrite Sypká sklolaminátová výplň tlmiča.
Pre montáž OEM vyžadujúcu uzavretý sklolaminát si pozrite Skelné výplňové vrecúško do tlmiča výfuku so tkanou sklenenou sieťovinou.
Širší výber medzi priadzou, rohožou a voľnou výplňou je popísaný v sprievodcovi výberom sklených výplní výfukov BSTFLEX. Táto stránka sa zameriava špecificky na to, aby bola dodávka rohoží merateľná a opakovateľná.
| Položka RFQ | Informácie, ktoré je potrebné poskytnúť |
|---|---|
| Aplikácia | Motocykel, ATV, UTV, automobilový priemysel, výkonný výfuk alebo priemyselný tlmič. |
| Sklený materiál | Požadovaná trieda alebo odkaz na existujúci schválený materiál. |
| Konštrukcia rohože | Vláknitá forma a všetky známe požiadavky na spojivo, prešívanie alebo podperu. |
| Hrúbka | Menovitá hodnota a požadovaná podmienka merania. |
| Plošná hmotnosť | Cieľová hodnota a to, či sa vzťahuje na vlákno alebo kompletnú rohož. |
| Rozmery rezu | Šírka, dĺžka, tvarovaný vzor a revízia výkresu. |
| Hmotnosť kusu | Schválený cieľ alebo prijateľný rozsah, ak je definovaný. |
| Usporiadanie montáže | Počet vrstiev, presah, umiestnenie švíkov a koncová vôľa. |
| Prevádzkové podmienky | Nepretržité a špičkové teploty s miestami merania. |
| Komerčné požiadavky | Množstvo vzoriek, objem výroby, balenie a označovanie. |
Pošlite výkres tlmiča výfuku alebo vnútorné rozmery, keď je ešte potrebné vyvinúť vzor rezu. BSTFLEX môže skontrolovať požiadavky na základe výkresov a vzoriek prostredníctvom svojho výrobného servisu pre balenie OEM tlmičov výfuku.
Nie. Samotná hrúbka nedefinuje množstvo ani akustický výkon výplne. Porovnajte konštrukciu materiálu, plošnú hmotnosť, inštalované množstvo a dostupný priestor vnútri tlmiča.
Hrúbka je lineárny rozmer. Hustota spája hmotnosť s objemom. Plošná hmotnosť spája hmotnosť s plochou. Pri porovnávaní materiálov uchovávajte tieto merania oddelene.
BSTFLEX môže prediskutovať prispôsobené rozmery pre vhodné projekty. Poskytnite veľkosť rezu alebo výkres, požiadavky na materiál, vzorkové množstvo a výrobný dopyt, aby bolo možné požiadavku na rezanie preskúmať.
Použite schválenú špecifikáciu rezania a montáže. Niektoré návrhy môžu využívať definované presahovanie, zatiaľ čo iné môžu využívať tupý spoj alebo viacero kusov. Nečleniaci presah nevolte na základe univerzálneho pravidla.
Rovnaká hmotnosť je len jedným z bodov porovnania. Konštrukcia vlákien a inštalované rozloženie sa líšia, preto by sa navrhovaná rohož mala pred opakovanou výrobou overiť v reálnom tlmiči.
Pre cenovú ponuku pošlite spoločnosti BSTFLEX požadovanú triedu sklolaminátu, nominálnu hrúbku, plošnú hmotnosť tam, kde je špecifikovaná, rozmery rezu a množstvo suchého balenia. Zahrňte prierez tlmiča výfuku alebo vnútorné rozmery, ak je rezný vzor ešte potrebné vyvinúť.
