Ako nainštalovať turbo bezpečnostnú deku: pokrytie skrine kompresora, upevnenie a vôľa

A turbo bezpečnostná deka je inštalovaný okolo skrine kompresora turbodúchadla, aby vytvoril bariéru v prípade zlyhania na strane kompresora. Správna inštalácia závisí od viac než len ovinutia prikrývky okolo krytu. Prikrývka musí sedieť v zamýšľanej polohe, musí zostať bezpečne uchytená a nesmie zasahovať do nabíjacích potrubí, svoriek, konzol, káblov a iných blízkych komponentov.

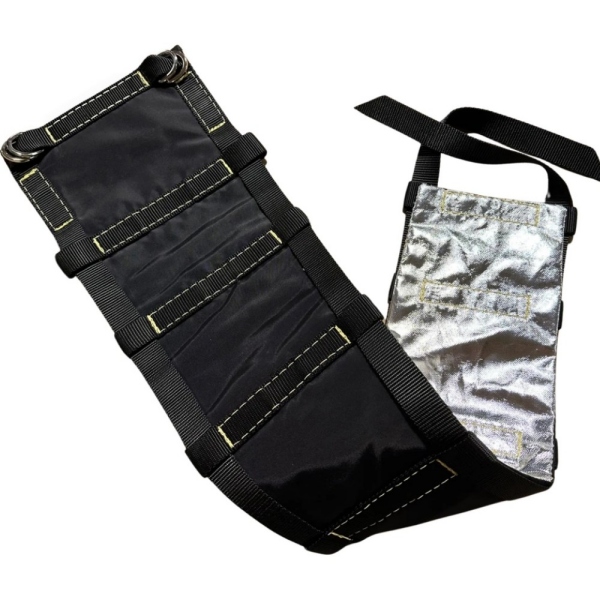

Táto príručka sa zameriava konkrétne na inštaláciu a Bezpečnostná deka BSTFLEX Turbo. Neplatí pre tepelnú prikrývku na strane turbíny. Ak váš projekt vyžaduje tepelnú izoláciu okolo skrine turbíny, pozrite si časť Tepelný štít BSTFLEX Turbo rozsah.

Postup inštalácie by sa mal vždy riadiť pokynmi dodanými pre presnú konfiguráciu prikrývky a turbodúchadla. Ochranná prikrývka by sa nemala upravovať, príliš napínať alebo zabezpečovať improvizovaným hardvérom, aby sa kompenzovala nesprávna montáž.

Kam ide bezpečnostná prikrývka Turbo?

Okolo je namontovaná turbo bezpečnostná prikrývka puzdro kompresora, nie kryt turbíny.

Skriňa kompresora je kryt na studenej strane, ktorý obklopuje koleso kompresora a pripája sa k systému nasávania a plniaceho vzduchu. Účelom bezpečnostnej prikrývky je poskytnúť zosilnenú zadržiavaciu vrstvu okolo tejto oblasti.

Toto rozlíšenie je dôležité, pretože a turbo tepelná deka plní inú funkciu. Tepelná prikrývka je bežne inštalovaná na skrini turbíny na zníženie sálavého tepla a zlepšenie tepelného manažmentu. Turbo bezpečnostná prikrývka je určená na uzavretie na strane kompresora.

Neinštalujte bezpečnostnú prikrývku na skriňu turbíny, pokiaľ výrobok nebol špeciálne navrhnutý a zdokumentovaný na tento účel.

Pred inštaláciou: Skontrolujte správne nasadenie krytu kompresora

Pred pripevnením prikrývky porovnajte jej tvar a rozmery so skutočným krytom kompresora.

Skontrolujte nasledovné:

• Celkový priemer a profil skrine kompresora
• Vstupná poloha kompresora
• Poloha výstupu nabíjacieho potrubia
• Svorky puzdra a prídržné pásy
• Konzoly alebo montážne body v blízkosti krytu kompresora
• Odpadová brána alebo komponenty ovládača umiestnené v blízkosti
• Vedenie oleja, chladiacej kvapaliny alebo snímača, ktoré môže prechádzať blízko prikrývky
• Elektrické rozvody alebo zväzky okolo turbodúchadla

Príliš malá prikrývka môže nadmerne zaťažovať švy alebo systém zapínania. Prikrývka, ktorá je príliš veľká, sa môže pohybovať, zhlukovať alebo rušiť okolité komponenty.

Ak sa geometria krytu nezhoduje so vzorom prikrývky, netlačte prikrývku na miesto násilím. V prípade vlastných aplikácií pošlite rozmery krytu, fotografie alebo výkres spoločnosti BSTFLEX, aby bolo možné vybavenie pred výrobou skontrolovať.

Pred pripevnením skontrolujte orientáciu prikrývky

Umiestnite prikrývku okolo krytu kompresora bez úplného utiahnutia zádržného systému. Túto skúšobnú polohu použite na potvrdenie orientácie a vôle.

Pred upevnením skontrolujte, či:

• Deka je sústredená okolo zamýšľanej oblasti krytu kompresora
• Vonkajší kryt nie je skrútený
• Okraje prikrývky nezasahujú do vstupu kompresora
• Prípojka nabíjacieho potrubia zostáva prístupná
• Svorky krytu zostávajú prístupné tam, kde je potrebný servisný prístup
• Upevňovacie body sú dosiahnuteľné bez toho, aby ste prikrývku tlačili na miesto
• Deka nie je natiahnutá cez ostré výstupky alebo nevhodné konzoly

Správna orientácia by mala umožniť, aby prikrývka sledovala tvar krytu bez nadmerného skreslenia.

Ako by sa mala upevniť bezpečnostná prikrývka Turbo?

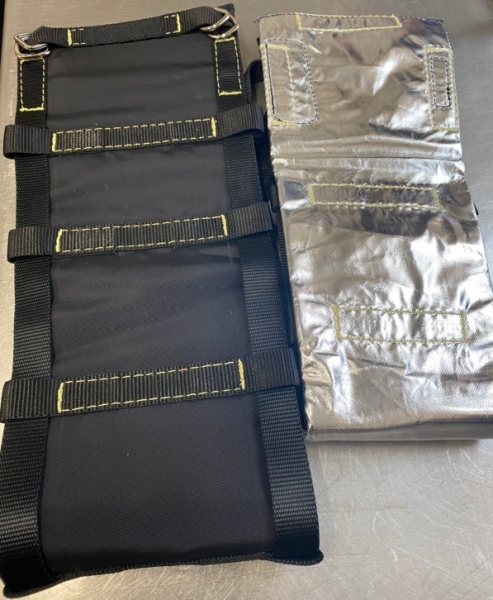

Použite upevňovací systém dodávaný s konkrétnou prikrývkou. V závislosti od dizajnu to môže zahŕňať popruhy, pracky, zosilnené upevňovacie body alebo iné upevňovacie prvky.

Cieľom je udržať prikrývku bezpečne umiestnenú počas prevádzky vozidla bez poškodenia prikrývky alebo blízkych komponentov.

Nenahrádzajte zamýšľaný upevňovací systém improvizovanými metódami, ako sú:

• Plastové sťahovacie pásky
• Náhodný kovový drôt
• Nešpecifikované hadicové spony
• Ďalšie otvory prerezané cez deku
• Upevňovacie prvky pripevnené cez nevystužené oblasti

Improvizované upevnenie môže zmeniť rozloženie zaťaženia okolo prikrývky a môže poškodiť výstuž alebo upevňovacie body.

Neexistuje žiadny univerzálny uťahovací moment alebo napätie popruhu, ktoré by sa vzťahovalo na každú turbo bezpečnostnú prikrývku. Namiesto toho, aby ste predpokladali, že tesnejšia inštalácia je vždy lepšia, použite pokyny na inštaláciu dodané pre presný produkt.

Priestor bezpečnostnej prikrývky Turbo: Čo je potrebné skontrolovať?

Vôľa je jednou z najdôležitejších častí inštalácie. Prikrývka by mala zostať bezpečná bez toho, aby zasahovala do systému turbodúchadla alebo okolitých komponentov.

Nabíjacie potrubia

Uistite sa, že prikrývka nezasahuje do výstupu kompresora alebo pripojenia nabíjacieho potrubia. Rúrka a svorka musia zostať správne usadené a prístupné.

Vstup kompresora

Prikrývka nesmie blokovať vstup kompresora ani zasahovať do žiadneho vstupného potrubia, hadice alebo pripojenia filtra.

Svorky a upevňovacie pásy

Skontrolujte, či svorky skrine kompresora alebo upevňovacie pásy vyžadujú servisný prístup. Neumiestňujte prikrývku tak, aby bola rutinná kontrola alebo odstránenie nemožné.

Pohon a spojka Wastegate

Ak sa v blízkosti krytu kompresora nachádza ovládač, spojka alebo iný pohyblivý komponent, uistite sa, že sa môže pohybovať v celom svojom prevádzkovom rozsahu bez toho, aby sa dotkol prikrývky.

Vedenie oleja a chladiacej kvapaliny

Nedovoľte, aby sa prikrývka rozdrvila, zalomila alebo nežiaducim tlakom tlačila na vedenie oleja alebo chladiacej kvapaliny. Pred konečným upevnením skontrolujte kovania a smerovanie.

Elektrické vedenie

Skontrolujte zapojenie a snímače pre kontaktné body. Okraj prikrývky, ktorý sa počas vibrácií odiera o káblový zväzok, môže spôsobiť nový problém s údržbou, aj keď samotná prikrývka zostane bezpečná.

Blízke zátvorky a ostré hrany

Skontrolujte konzoly, plech a iné blízke komponenty, či nemajú ostré hrany alebo možné miesta odierania. Nepretržitý kontakt môže časom poškodiť vonkajšiu vrstvu prikrývky.

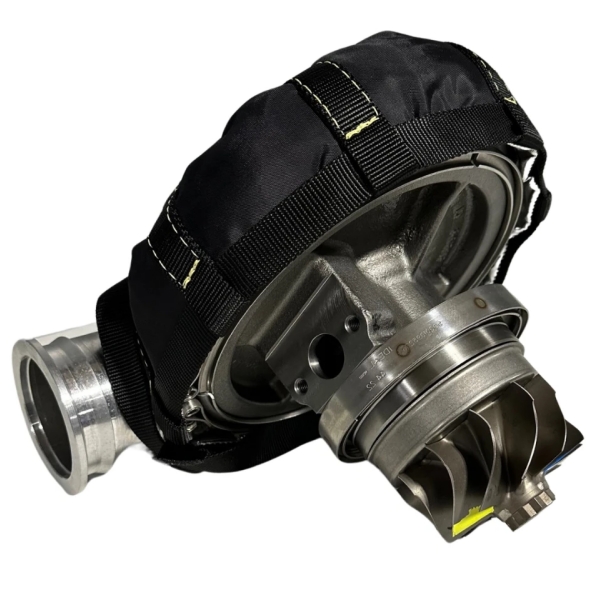

Ako vyzerá správne pokrytie skrine kompresora?

Väčšie pokrytie nie je automaticky lepšie. Správne pokrytie závisí od konštrukcie prikrývky a konfigurácie skrine kompresora.

Správne nainštalovaná prikrývka by mala:

• Zostaňte v blízkosti určenej oblasti krytu kompresora
• Postupujte podľa tvaru puzdra bez silného zhluku
• Počas vibrácií zostaňte bezpečne uchytení
• Vyhnite sa nadmernému naťahovaniu
• Zabráňte kontaktu s pohyblivými časťami
• Požadované potrubné a servisné prípojky nechajte prístupné
• Dodržujte upevňovacie usporiadanie určené pre prikrývku

Ak sa prikrývka musí agresívne natiahnuť, aby sa dostala k upevňovacím bodom, pred pokračovaním inštalácie je potrebné skontrolovať montáž.

Bežné chyby pri inštalácii bezpečnostnej prikrývky Turbo

1. Inštalácia prikrývky na nesprávnu stranu turba

Turbo bezpečnostná prikrývka je určená na uzavretie na strane kompresora. Nemalo by sa zamieňať s tepelnou prikrývkou krytu turbíny.

2. Výber len prikrývky podľa názvu turbodúchadla

Rôzne skrine kompresorov môžu mať rôzne vonkajšie rozmery aj v rámci podobných rodín turbodúchadiel. Overte si skutočnú konfiguráciu krytu a nespoliehajte sa len na názov produktu.

3. Ignorovanie geometrie krytu

Vstupná poloha, orientácia výstupu, svorky a vonkajšie prvky ovplyvňujú prikrývku.

4. Používanie improvizovaného retenčného hardvéru

Prídavné drôtené, káblové alebo náhodné svorky by nemali nahradiť upevňovací systém určený pre prikrývku.

5. Umožnenie, aby prikrývka zasahovala do potrubných spojení

Po umiestnení prikrývky skontrolujte vstupné a výstupné pripojenia kompresora. Svorky by mali zostať správne usadené a prístupné.

6. Inštalácia cez netesný alebo poškodený komponent

Pred inštaláciou opravte olej, chladiacu kvapalinu alebo iné netesnosti. Deku nepoužívajte na zakrytie nevyriešeného mechanického problému.

7. Prílišné utiahnutie, aby sa napravilo zlé uchytenie

Ak sa prikrývka nezhoduje s krytom kompresora, nadmerná upevňovacia sila nie je správnym riešením. Skontrolujte veľkosť prikrývky alebo požiadajte o vlastný vzor.

Kontrola po inštalácii

Po inštalácii vykonajte záverečnú vizuálnu a fyzickú kontrolu, než sa vozidlo vráti do prevádzky.

Potvrďte, že:

• Prikrývka zostáva bezpečne umiestnená
• Upevňovacie komponenty sú správne zapojené
• Žiadna hrana prikrývky sa nedotýka pohyblivého komponentu
• Plniace rúrky a svorky zostanú správne nainštalované
• Žiadna hadica ani drôt nie sú stlačené
• Prikrývka nie je skrútená ani silne zlepená
• Žiadny retenčný komponent nie je umiestnený proti ostrej hrane

Po prvom uvedení do prevádzky prikrývku znova skontrolujte podľa pokynov k produktu a požiadaviek na aplikáciu. Pozrite sa na pohyb, trenie alebo zmeny polohy zapínania.

Pre priebežné servisné kontroly viď Kontrola bezpečnostnej prikrývky Turbo: Kedy vymeniť prikrývku Turbo Shatter.

Požiadavky na inštaláciu bezpečnostnej prikrývky Turbo na mieru

Vlastné puzdro kompresora môže vyžadovať vlastný vzor prikrývky. Pri hodnotení projektu poskytnite čo najviac informácií o inštalácii.

Ďalšie informácie o vlastných zdrojoch a montáži skrine kompresora nájdete na Turbo bezpečnostná prikrývka pre preteky: Utesnenie kompresora, montáž a vlastné zásobovanie.

Turbo bezpečnostná deka a Turbo tepelná deka sú samostatné produkty

Kompletný systém ochrany pred turbodúchadlom môže využívať ako obal, tak aj tepelnú izoláciu, ale tieto dva produkty by sa nemali považovať za vzájomne zameniteľné.

• Turbo bezpečnostná deka: kontajnment na strane kompresora
• Turbo tepelný štít: tepelné riadenie na strane turbíny

Ak projekt vyžaduje aj izoláciu skrine turbíny, skontrolujte Kategória Turbo Heat Shield Deka. BSTFLEX aj súvisiace dodávky Izolácia tepelného štítu výfukových plynov a Tepelný obal výfuku a hlavy produkty pre širší odvod tepla.

Vyžiadajte si vlastnú Turbo bezpečnostnú prikrývku

Ak kryt vášho kompresora nezodpovedá štandardnému vzoru, spoločnosť BSTFLEX môže posúdiť vlastné požiadavky na základe rozmerov krytu, výkresov, fotografií a podmienok inštalácie.

Pri vyžiadaní cenovej ponuky uveďte identifikáciu turbodúchadla, rozmery skrine kompresora, zamýšľanú aplikáciu, požiadavky na upevnenie, odhadované množstvo objednávky a akékoľvek požiadavky na OEM alebo súkromné ​​značky.

Pozrite si bezpečnostnú deku BSTFLEX Turbo

Obráťte sa na spoločnosť BSTFLEX a požiadajte o cenovú ponuku na vlastnú turbo bezpečnostnú prikrývku

Často kladené otázky

Kde je nainštalovaná turbo bezpečnostná prikrývka?

Je inštalovaný okolo skrine kompresora turbodúchadla. Nemalo by sa zamieňať s tepelnou prikrývkou krytu turbíny.

Aká tesná by mala byť turbo bezpečnostná prikrývka?

Nainštalujte prikrývku podľa upevňovacieho usporiadania určeného pre konkrétny výrobok. Na kompenzáciu nesprávnej montáže nepoužívajte nadmerné uťahovanie.

Môžem použiť sťahovacie pásky alebo drôty na inštaláciu turbo bezpečnostnej prikrývky?

Improvizované zadržanie by nemalo nahradiť upevňovací systém určený pre deku. Použite dodané alebo schválené retenčné komponenty.

Čo by som mal skontrolovať okolo krytu kompresora pred inštaláciou?

Skontrolujte vstup a výstup kompresora, svorky potrubia, konzoly, komponenty ovládača, vedenie oleja a chladiacej kvapaliny, kabeláž a voľný priestor okolo krytu.

Dokáže BSTFLEX vyrobiť turbo bezpečnostnú prikrývku na mieru?

BSTFLEX môže posúdiť vlastnú veľkosť, štruktúru a požiadavky na upevnenie na základe geometrie skrine kompresora, fotografií, výkresov a podmienok inštalácie.
