Mriežka na balenie tlmiča výfuku: priemer drôtu, konštrukcia ôk a veľkosť rezu

Sito tesnenia tlmiča je mechanická prídržná vrstva používaná na uloženie akustického tesnenia vo vnútri tlmiča výfuku. Nenahrádza sklolaminát, čadič alebo iný schválený obalový materiál. Jeho úlohou je pomôcť udržať tento materiál v zamýšľanej polohe a zároveň umožniť, aby konštrukcia tlmiča fungovala tak, ako bola navrhnutá.

Pri nákupe OEM by mala byť obrazovka špecifikovaná viac ako veľkosťou listu. Priemer drôtu, prekladaná konštrukcia, počet vrstiev, opracovanie hrán, rozmery rezu, presah a montážna poloha – to všetko ovplyvňuje to, ako komponent sedí a ako sa s ním manipuluje počas montáže.

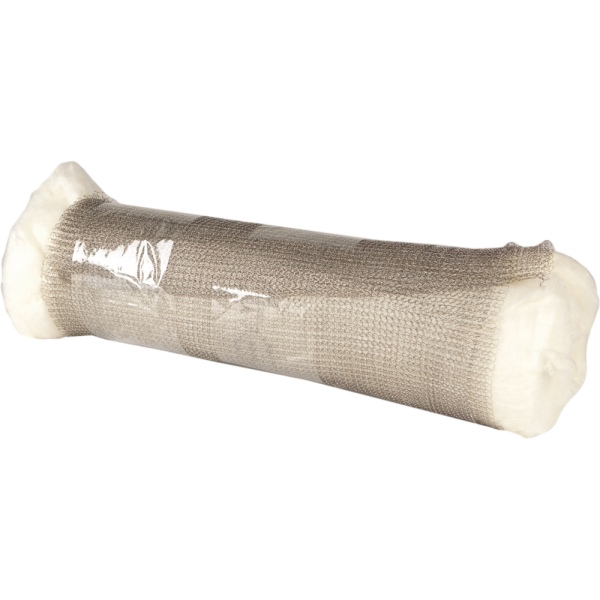

BSTFLEX Výfukové sito z nehrdzavejúcej ocele na uchytenie tesnenia tlmiča používa 0,011-palcové pramene drôtu z nehrdzavejúcej ocele v dvojvrstvovom prekladanom plechu. Súčasný štandardný hárok je 12 × 18 palcov s dvoma zvlnenými stranami. Vlastné rezanie a balenie je možné prediskutovať pre dodávky OEM a prebaľovacích súprav.

Čo vlastne robí obrazovka balenia tlmiča?

A držiak tesnenia tlmiča tvorí kovový kryt alebo nosnú vrstvu okolo akustického obalu. V závislosti od konštrukcie tlmiča môže pomôcť:

• počas vkladania držte balenie spolu;
• znížiť pohyb uvoľneného alebo vláknitého obalu;
• podporovať opakovateľný tvar balenia;
• obmedziť migráciu smerom k kĺbom alebo otvorom;
• zabezpečiť definovanú mechanickú hranicu okolo obalu;
• uľahčí reprodukciu opakovaných prebaľovacích zostáv.

Samotná obrazovka nie je hlavnou akustickou výplňou. Tlmič s výplňou zo sklenených vlákien stále potrebuje špecifikovanú náplň zo sklenených vlákien. Čadičový alebo keramický obal stále potrebuje svoje schválené množstvo vlákien.

Neznižujte akustickú výplň jednoducho preto, že je pridaná prídržná sieťka.

Sito, sieťka a držiak tlmiča výfuku: sú rovnaké?

Trh používa niekoľko prekrývajúcich sa popisov:

• obalová clona tlmiča;
• tesniaca sieťka tlmiča výfuku;
• sieťka výfukového sita;
• obalová clona tlmiča;
• sito na opätovné balenie tlmiča výfuku;
• retenčná sieťka na balenie;
• výfuková clona z nehrdzavejúcej ocele;
• držiak tesnenia tlmiča.

Tieto výrazy môžu popisovať rovnakú všeobecnú funkciu, ale nezaručujú rovnakú konštrukciu.

Bežné tkané drôtené pletivo, pletené pletivo, plech z tahokovu a prekladané viacvrstvové drôtené sito môžu mať veľmi odlišnú geometriu otvárania, flexibilitu a správanie okrajov. Špecifikácia nákupu by mala skôr identifikovať schválenú stavbu, než sa spoliehať len na slovo pletivo.

Konštrukcia aktuálnej obrazovky BSTFLEX

Vyššie uvedené metrické hodnoty predstavujú priame dimenzionálne konverzie. Nevytvárajú nové metrické veľkosti zásob ani ďalšie výrobné tolerancie.

Priemer drôtu nie je rovnaký ako otvor pletiva

Bežnou chybou pri RFQ je špecifikovať iba priemer drôtu.

Priemer drôtu opisuje hrúbku jednotlivého prameňa drôtu.

Geometria otvárania opisuje priestory vytvorené drôtenou konštrukciou.

Počet vrstiev popisuje, či obrazovka používa jednu vrstvu, dve vrstvy alebo inú definovanú štruktúru.

Tieto parametre by sa nemali považovať za vzájomne zameniteľné.

Dve sitá vyrobené s rovnakým priemerom drôtu môžu poskytnúť veľmi odlišné zadržiavanie, ak sa líši ich prepletenie, veľkosť otvoru alebo usporiadanie vrstiev.

Ak OEM projekt vyžaduje kontrolované otváranie, uveďte na výkrese metódu merania otvoru a prijateľný rozsah. Veľkosť otvoru neodvodzujte len z priemeru drôtu.

Ako priemer drôtu ovplyvňuje rozhodnutie o kúpe

Hrubší drôt neznamená automaticky lepšie sieťka tlmiča z nehrdzavejúcej ocele. Zväčšovaním veľkosti drôtu sa môže meniť:

• tuhosť obrazovky;
• formujúce správanie;
• inštalovaná hrúbka;
• schopnosť sledovať tvar balenia;
• metóda rezania;
• manipulácia s okrajmi;
• hmotnosť materiálu;
• priestor dostupný pre okolité balenie.

Schválený priemer drôtu by sa preto mal posudzovať spolu s konštrukciou sita a geometriou tlmiča.

Pri náhradnom spotrebnom materiáli začnite s existujúcou schválenou obrazovkou alebo nepoužitou vzorkou. Pre nový vývoj vyskúšajte navrhované sito v kompletnej zostave tesnenia namiesto toho, aby ste si nezávisle vyberali priemer drôtu.

Prečo musí byť dvojvrstvová konštrukcia identifikovaná samostatne

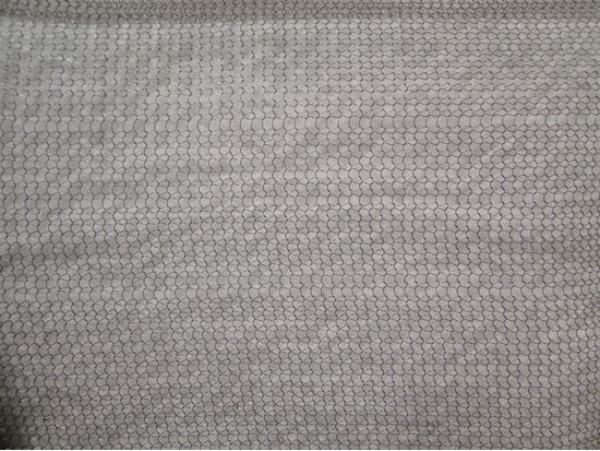

Súčasný produkt BSTFLEX využíva a dvojvrstvový prekladaný drôtený plech.

Toto by malo byť výslovne napísané na výkrese OEM. Objednávka, ktorá uvádza iba „sieť z nehrdzavejúcej ocele“, ponecháva otvorených niekoľko možných konštrukcií.

Špecifikácia môže identifikovať:

• počet vrstiev;
• priemer drôtu;
• metóda prekladania;
• geometria otvárania, kde je kontrolovaná;
• hrúbka hotového plechu v prípade potreby;
• úprava okrajov;
• orientácia vrstiev;
• schválená referencia materiálu.

Ak dodávateľ navrhne iné usporiadanie vrstiev, považujte to za konštrukčnú zmenu a pred opakovanou výrobou skontrolujte vlastnosti uloženia a uchytenia.

Zvlnené okraje sú súčasťou hotového komponentu

Okraje surového rezu drôtu sa môžu počas vkladania správať inak ako tvarované alebo zvlnené okraje.

Sito BSTFLEX v súčasnosti používa dve zvlnené strany, aby sa zlepšila manipulácia a pomáhalo listu udržiavať čistejší okraj počas montáže.

Na zákazkový strih tesniaca sieťka tlmiča, definovať:

• ktoré strany vyžadujú krimpovanie;
• šírka krimpovania;
• hotová orientácia okrajov;
• či sú zostávajúce okraje surové, preložené alebo inak dokončené;
• povolený stav vyčnievajúceho drôtu;
• hotové vonkajšie rozmery po formovaní hrán.

Neuvádzajte iba rozmery surového polotovaru, ak krimpovanie mení použiteľnú konečnú šírku.

Veľkosť rezu by mala nasledovať po zostave balenia

Pre vhodné aplikácie je možné orezať štandardný plech s rozmermi 12 × 18 palcov, ale zo skutočného tlmiča by sa mal vyvinúť OEM rezaný komponent.

Poskytnite:

• priemer perforovaného jadra;
• vnútorné rozmery plášťa;
• efektívna dĺžka balenia;
• typ baliaceho materiálu;
• hrúbka balenia;
• poloha akejkoľvek vrstvy oceľovej vlny;
• požadované prekrytie obrazovky;
• smer vkladania;
• požiadavky na konečné povolenie.

Obdĺžnikový list môže byť vhodný pre jednoduchú valcovú zostavu balenia. Oválne, stupňovité alebo nepravidelné tlmiče môžu vyžadovať iný vzor rezu.

Ako odhadnúť dĺžku obrazovky okolo kruhového balenia

Pre približne kruhovú zostavu tesnenia možno geometrický obvod odhadnúť z:

Dĺžka obalu sita pred prekrytím = π × vonkajší priemer hotového obalu.

Ak má hotová zabalená zostava vonkajší priemer 100 mm:

π × 100 mm = približne 314 mm.

Táto hodnota je len základný obvod. Konečná dĺžka rezu môže tiež vyžadovať:

• schválené prekrytie;
• príspevok na okrajové ošetrenie;
• príspevok na manipuláciu s montážou;
• rozmerová tolerancia.

Tento príklad výpočtu nestanovuje odporúčané prekrytie alebo veľkosť dokončenej obrazovky.

Špecifikujte prekrytie namiesto toho, aby ste to nechali na operátora

Príliš malé prekrytie môže zanechať neúmyselný otvor v prídržnej vrstve. Nadmerné prekrytie môže vytvoriť lokálne hrubšiu alebo tuhšiu oblasť.

Špecifikácia zostavy by mala identifikovať:

• cieľová šírka prekrytia;
• minimálne a maximálne prekrytie v prípade potreby;
• poloha prekrytia;
• či sú zabezpečené prekrývajúce sa okraje;
• vzťah medzi prekrytím a smerom vkladania škrupiny.

Nehovorte operátorom iba to, aby sa „pevne zabalili“. Tesnosť je subjektívna a môže zmeniť tvar balenia aj geometriu obrazovky.

Pridržiavacia sieťka vs oceľová vlna na strane jadra

Prídržné sito a vlna z nehrdzavejúcej ocele by mali zostať samostatnými typmi komponentov.

Oceľová vlna môže byť použitá ako vrstva kovových vlákien v blízkosti perforovaného jadra. Sito poskytuje pridržiavaciu štruktúru na báze drôtu okolo alebo vo vnútri tesniacej zostavy.

Niektoré konštrukcie tlmičov môžu používať oboje.

Podrobné porovnanie konštrukcie viď Obal jadra z nehrdzavejúcej ocele vs prídržná clona.

Neodstraňujte existujúcu vrstvu oceľovej vlny, pretože sa pridáva nerezové sito, a nepredpokladajte, že oceľová vlna automaticky poskytuje rovnakú ochranu ako schválené sito.

Upevňovacia sieťka vs baliaca ponožka zo sklenenej sieťoviny

BSTFLEX Ponožka na tlmič výfuku zo sklenených vlákien používa tkanú sieťovinu zo sklenených vlákien, ktorá obsahuje výplň zo sklenených vlákien.

Táto konštrukcia je odlišná od p259.

Nepoužívajte tieto dva popisy produktov zameniteľné, pretože oba obsahujú slovo mesh.

Vyberte obrazovku po tom, ako poznáte obalový materiál

Obrazovka musí pracovať so skutočnou konštrukciou balenia.

BSTFLEX dodáva niekoľko obalové materiály tlmičavrátane sklenených vlákien, vlny z nehrdzavejúcej ocele, keramických vlákien, čadičových vlákien a predtvarovaných komponentov tesnení.

Pre každý projekt obrazovky identifikujte:

• skupina obalových materiálov;
• vláknitá alebo rohožová forma;
• hmotnosť suchej náplne;
• rozmery hotového balenia;
• akákoľvek ochranná vrstva na strane jadra;
• požadovaná retenčná poloha.

Najskôr nevyberajte sito a potom nemeňte množstvo balenia len tak, aby sa sito prispôsobilo.

Obrazovka Zmení hotovú obálku balenia

Akákoľvek ďalšia kovová vrstva zaberá priestor.

Keď sa sito ovinie okolo vonkajšej strany akustického obalu, skontrolujte, či hotová zostava stále zapadá do obalu bez toho, aby sa obal dostal do neúmyselného stlačenia.

Pre valcovú zostavu:

Hotový obal sita ≈ vonkajší priemer zabaleného komponentu + príspevok sita.

Skutočný prínos závisí od konštrukcie drôtu, počtu vrstiev, presahu a lokálnej úpravy hrán. Nepredpokladajte, že samotný priemer drôtu sa rovná zväčšeniu hotového priemeru.

Vyskúšajte skutočnú montáž, kde je vôľa obmedzená.

Nepoužívajte obrazovku na opravu neznámeho množstva balenia

A obrazovka na opätovné balenie tlmiča môže pomôcť obsiahnuť obal, ale neurčuje správne množstvo obalu.

Tieto špecifikácie uchovávajte oddelene:

• hmotnosť suchého akustického vlákna;
• inštalovaná hustota balenia;
• ak sa používa hmota z oceľovej vlny;
• materiál a rozmery obrazovky;
• hotová obálka komponentu.

Ak je existujúci obal príliš voľný alebo príliš hustý, pridanie sita automaticky neopraví základnú špecifikáciu plnenia.

Zákazkové rezanie pre výrobu OEM tlmičov

Pri opakovanej montáži môžu vopred narezané sitá znížiť meranie a orezávanie na strane linky.

Vlastná špecifikácia strihu môže zahŕňať:

• hotová šírka;
• hotová dĺžka;
• priemer drôtu;
• konštrukcia vrstiev;
• úprava okrajov;
• orientačné značenie;
• číslo dielu;
• množstvo na tlmič;
• individuálne balenie;
• kartónové množstvo.

Ak niekoľko modelov tlmičov používa rovnaký materiál sita, ale rôzne veľkosti rezu, priraďte každému schválenému rezu samostatné číslo hotového dielu.

Zásobovanie hárkami vs zásobovanie predrezanými obrazovkami

Porovnajte radšej cenu za akceptovaný tlmič než len cenu za plech.

Ovládajte rezný odpad bez pridávania šrotu do tlmiča výfuku

Odrezky z nerezového pletiva sú výrobným šrotom, pokiaľ výkres výslovne neschvaľuje ich použitie inde.

Nepridávajte malé zvyšky okolo zostavy balenia, len aby ste znížili množstvo odpadu. Extra presahy a nepravidelné kovové kusy môžu zmeniť miestnu tuhosť, hrúbku a montáž.

Pri opakovaných objednávkach optimalizujte rozloženie rezu okolo požadovaných rozmerov hotového dielu.

Dodávateľ môže skontrolovať:

• vkladanie štandardných hárkov;
• viac komponentov z jedného listu;
• orientácia okrajov;
• šrotovné;
• dávkové množstvá.

Prichádzajúca kontrola tlmičov

Pred výrobnými objednávkami sa dohodnite na toleranciách a metódach odberu vzoriek. Existujúce nominálne hodnoty produktu by sa nemali interpretovať ako výrobné tolerancie, pokiaľ tieto tolerancie neboli samostatne potvrdené.

Schválenie vzorky by malo zahŕňať kompletnú zostavu balenia

Vzorka obrazovky by sa mala vyhodnotiť so skutočným akustickým obalom, jadrom a plášťom.

Záznam:

• odkaz na materiál obrazovky;
• drôtená konštrukcia;
• rozmery rezu;
• prekrývanie;
• obalový materiál a hmotnosť;
• kovové vrstvy na strane jadra;
• vloženie fit;
• stav uzavretia;
• poloha obrazovky po montáži;
• uchovanie po dohodnutej prevádzkovej skúške.

Ak je zvuk alebo protitlak súčasťou validácie projektu, otestujte tieto vlastnosti pomocou kompletného tlmiča podľa dohodnutého postupu. Samotná špecifikácia obrazovky neurčuje výsledok.

Otázky týkajúce sa obrazovky balenia tlmiča výfuku

Nahrádza tesnenie tlmiča výfuková clona z nehrdzavejúcej ocele?

Nie. Obrazovka je upevňovací komponent. Akustický obal zostáva samostatným materiálom s vlastnou hmotnosťou, hustotou a špecifikáciou inštalácie.

Je sieťka výfukového sita rovnaká ako vlna z nehrdzavejúcej ocele?

Nie. Sieťovina je vyrobená z prepleteného drôtu. Vlna z nehrdzavejúcej ocele je materiál z kovových vlákien. Niektoré tlmiče používajú oba v rôznych polohách.

Dá sa obrazovka s rozmermi 12 × 18 palcov zmenšiť?

Súčasný produkt BSTFLEX je navrhnutý tak, aby umožňoval orezávanie pre vhodné aplikácie. Pri opakovanej montáži OEM špecifikujte konečnú veľkosť rezu, aby operátori nemuseli merať každú obrazovku jednotlivo.

Aký je priemer drôtu tesniaceho sita tlmiča BSTFLEX?

Aktuálna špecifikácia produktu uvádza 0,011-palcové vlákna z nehrdzavejúcej ocele, približne 0,279 mm. Pri objednávaní výrobných množstiev potvrďte aktuálnu špecifikáciu výkresu a nákupu.

Prečo má obrazovka zvlnené strany?

Zvlnené okraje poskytujú lepšie kontrolovanú konečnú hranu pre manipuláciu a vkladanie. V prípade vlastných komponentov zistite, ktoré okraje vyžadujú krimpovanie a konečnú veľkosť po tvarovaní okrajov.

Dokáže BSTFLEX vyrobiť sitá na balenie tlmičov na mieru?

BSTFLEX môže skontrolovať vlastné veľkosti rezu, balenie a požiadavky na OEM obrazovky na základe výkresov, rozmerov tlmiča alebo vzoriek. Požiadavky na materiál a konštrukciu by mali byť potvrdené počas cenovej ponuky a schvaľovania vzorky.

Vyžiadajte si vlastnú obrazovku balenia tlmiča

Začnite s Výfukové sito BSTFLEX z nehrdzavejúcej ocele na uchytenie tesnenia tlmiča. Pošlite požadovanú špecifikáciu drôtu, konštrukciu sita, hotové rozmery, úpravu hrán a objednané množstvo.

Uveďte aj rozmery perforovaného jadra, baliaci materiál, vonkajšie rozmery balenia a zamýšľané prekrytie, ak je to možné. Pre projekty kombinujúce sitá s vlastným obalom zo sklenených vlákien, čadiča alebo nehrdzavejúcej ocele si pozrite BSTFLEX OEM služba výroby balenia tlmiča výfuku.

Vyžiadajte si vzorky obrazovky balenia tlmiča a cenovú ponuku OEM
