Rýchla odpoveď: zmerajte skriňu turbíny, nie kryt kompresora. Zaznamenajte obvod skrine a šírku krytu, potom zadokumentujte prívod, vývod, usporiadanie obtokového ventilu, pohyb akčného členu, prístup k upevneniu a okolité voľné priestory. Model turbo alebo označenie T3/T4/T6 je užitočné, ale nestačí to na schválenie vlastného strihu izolačnej deky.

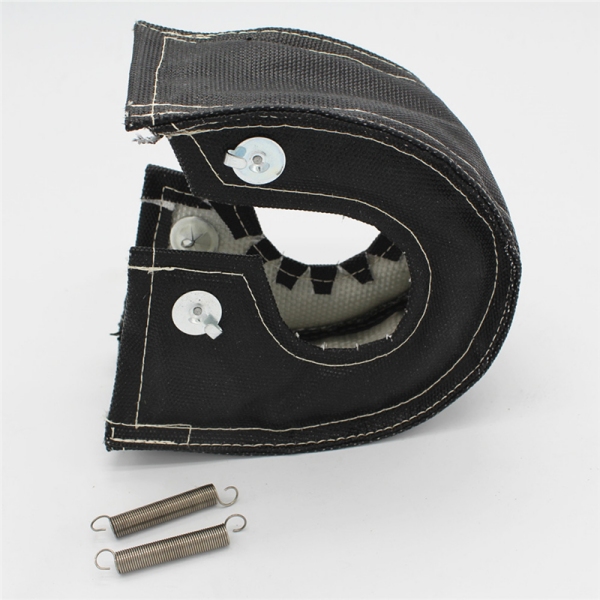

Spoľahlivý projekt vlastná turbo deka sa začína súborom meraní, ktorému iná osoba rozumie bez toho, aby musela hádať, kde bola jednotlivá dimenzia odobratá. Najužitočnejší súbor kombinuje označené rozmery, nainštalované fotografie, identifikáciu turbodúchadla a jasný popis oblasti, ktorá musí byť izolovaná.
Táto príručka vysvetľuje, ako zhromaždiť tieto podrobnosti pre tepelnú deku skrine turbíny. Nevzťahuje sa na zadržiavaciu deku na strane kompresora. Ak si chcete pozrieť dostupné materiály a štandardné rodiny strihov, preštudujte si BSTFLEX turbo heat shield blanket range.

Zmerajte skriňu turbíny poháňanú výfukovými plynmi, bežne nazývanú horúca strana. Toto je skriňa pripojená k výfukovému potrubiu a nadväzujúcemu výfukovému spojeniu. Nepoužívajte vonkajší priemer krytu kompresora ako veľkosť deky.
Pred zaznamenaním rozmerov identifikujte na fotografii nasledujúce komponenty:
Deka by mala zakrývať zamýšľanú oblasť skrine turbíny a zároveň zachovať voľný priestor, pohyb a prístup požadovaný inštaláciou.
Na počiatočné posúdenie montáže uveďte identifikáciu turbodúchadla spolu s minimálne nasledujúcimi meraniami a fotografiami.
| Položka | Čo je potrebné zaznamenať | Prečo je to potrebné |
|---|---|---|
| Identifikácia turba | Výrobca, model, číslo dielu a referencia skrine turbíny, ak sú k dispozícii. | Pomáha porovnať dopyt s existujúcimi strihmi a znázymi variantmi skríň. |
| Obvod skrine | Obvod okolo hlavného tela skrine turbíny, okrem prírub a nesúvisiacich konzol. | Určuje, do akej miery musí deka obopínať skriňu. |
| Šírka krytu | Šírka oblasti skrine, ktorá sa má zakryť, meraná medzi zamýšľanými hranicami deky. | Pomáha definovať hĺbku deky a pozície okrajov. |
| Geometria prívodu a vývodu | Typ príruby alebo V-pásu, orientácia, vonkajší profil a požiadavky na servisný prístup. | Zabraňuje tomu, aby strih a upevnenie prekážali prípojkám alebo svorkám. |
| Usporiadanie obtokového ventilu | Vnútorný alebo vonkajší obtokový ventil; telo akčného členu, konzola, tyč a polohy pák, ak sú relevantné. | Určuje, či sa vyžaduje výrez na zabezpečenie voľného priestoru alebo upravený okraj. |
| Dostupná vôľa | Najmenšie medzery k vedeniu, kabeláži, karosérii, držiakom, krytom a pohyblivým častiam. | Potvrdzuje, či sa navrhovaná hrúbka izolácie a upevnenie bezpečne zmestia. |
| Fotografie po inštalácii | Celkový pohľad, strana vstupu, strana výstupu, strana aktuátora a pohľad zhora, s pravítkom alebo mierkou tam, kde je to užitočné. | Zobrazuje geometriu a okolitý obmedzený priestor, ktoré jednotlivé rozmery nemusia zachytiť. |
| Hranica pokrytia | Označte oblasť, ktorá sa má izolovať, a komponenty, ktoré musia zostať nezakryté alebo prístupné. | Definuje skutočný cieľ návrhu namiesto toho, aby sa hranica izolačnej deky nechávala na predpokladoch. |

Používajte nástroje, ktoré zodpovedajú geometrii a dostupnému prístupu:
Nemerajte, kým turbodúchadlo a priľahlé výfukové komponenty úplne nevychladnú. Pred prácou v mieste inštalácie postupujte podľa servisného postupu zariadenia a zabráňte nečakanému spusteniu motora.
Zaznamenajte výrobcu turbodúchadla, celý model a číslo dielu. Ak je to možné, odfoťte aj identifikačný štítok, odliate značky alebo označenie skrine.
Tieto informácie sú dôležité, pretože jeden rad turbodúchadiel sa môže dodávať s rôznymi skriňami turbíny, usporiadaniami wastegate, výstupnými prípojkami alebo možnosťami plošného pomeru (A/R). Samotný model kompresora nemusí identifikovať skriňu horúcej strany použitú v inštalácii.
Pri aplikáciách na vozidlách alebo zariadeniach uveďte aj:
Fotografujte pred demontážou okolitých dielov. Pohľad na nainštalovaný diel zobrazuje obmedzenia, ktoré môžu zmiznúť, keď sa turbodúchadlo položí na pracovný stôl.
Medzi odporúčané pohľady patria:
Na identifikáciu horúcej strany, pohyblivých komponentov, servisných upevňovacích prvkov a navrhovanej hranice izolačnej deky použite šípky alebo štítky. Ak je dôležitá mierka, umiestnite pravítko do rovnakej roviny ako fotografovaný prvok.
Oviňte ohybné pásmo okolo hlavného tela skrine turbíny. Pásku držte na oblasti skrine, ktorú bude izolačná deka obklopovať. Nezahrňujte kryt kompresora, vstupnú prírubu, výstupnú prírubu, V-band sponu, držiak aktuátora ani nesúvisiace potrubie, pokiaľ schválený návrh vyjadrene nevyžaduje pokrytie aj týchto častí.
Ak prístup bráni priamemu odčítaniu:
Ku každej dimenzii napíšte jednotku. Neodosielajte číslo bez označenia, ktoré by sa dalo interpretovať ako milimetre, palce, priemer alebo obvod.
Obvod je vzdialenosť okolo krytu. Priemer je priamkový rozmer naprieč kruhovou časťou. Nie sú zameniteľné. Ak sú dodané oba, označte ich samostatne a uveďte, kde bol každý z nich zmeraný.

Zmerajte bočnú šírku oblasti krytu turbíny, ktorú má izolačná prikrývka zakryť. Rozmer by mal končiť na zamýšľaných okrajoch prikrývky namiesto zahrnutia kompletnej šírky turbodúchadla.
Vylúčte kryt kompresora a stredový kryt, pokiaľ schválený dizajn nevyžaduje prekrývajúci sa okraj. Taktiež identifikujte akúkoľvek prírubu, svorku, výstupok alebo konzolu, ktorá mení dostupnú šírku.
Pre nepravidelný kryt uveďte viac ako jednu šírku:
Uveďte, či vstup a výstup turbíny využívajú skrutkované príruby, V-band pripojenia alebo iné usporiadanie. Zaznamenajte orientáciu a označte, ktoré svorky alebo spojovacie prvky musia zostať prístupné po nainštalovaní prikrývki.
Pre V-band výstup zahrňte polohu svorky a priestor potrebný na dosiahnutie jej spojovacieho prvku. Pre delený kryt alebo kryt s dvojitým vstupom (twin-scroll) uveďte vstupnú geometriu a akékoľvek stredové delenie alebo usporiadanie zberného potrubia, ktoré ovplyvňuje hranicu prikrývky.
Prikrývka by nemala byť schválená iba na základe obvodu a šírky krytu, keď geometria vstupu alebo výstupu mení dostupnú trasu upevnenia.
Kryt s vnútorným regulátorom plniaceho tlaku potrebuje dodatočné informácie, pretože tiahlo akčného členu a páka na strane turbíny sa musia pohybovať bez toho, aby sa dotýkali prikrývky, kotiev, pružín alebo šnurovacieho drôtu.
Uveďte:
Označte tieto podrobnosti na fotografiách alebo výkrese. Nepredpokladajte, že každý vnútorný wastegate kryt pre T25/T28, T3 alebo T4 používa rovnaký výrez.
Vlastný vzor by mal poskytovať požadovanú vôľu už svojím dizajnom. Rezanie hotovej štandardnej prikrývky po doručení by sa nemalo považovať za predvolené riešenie neistej montáže.
Pri vonkajšom regulátore plniaceho tlaku nemusí byť akčný člen namontovaný na kryte turbíny, ale okolité potrubie môže stále obmedzovať okraj prikrývky a trasu hardvéru.
Uveďte vetvu regulátora plniaceho tlaku, blízke rúrky zberného potrubia, svorky, závitové vložky snímačov a akékoľvek podporné konzoly. Identifikujte, či sa prikrývka musí zastaviť pred odbočkou regulátora plniaceho tlaku, alebo či sa na susednom potrubí použije samostatný izolačný komponent.
Prikrývka turba zakrýva kryt turbíny. Nemalo by sa predpokladať, že izoluje každú vetvu zberného potrubia, potrubie regulátora plniaceho tlaku alebo výstupné potrubie v okolitom výfukovom systéme.
Zmerajte najmenšie medzery medzi krytom turbíny a okolitými komponentmi. Pri posudzovaní, či dizajn bude sedieť, zahrňte očakávanú hrúbku prikrývky.
Dôležité miesta vôle môžu zahŕňať:
Ak pôvodný kovový štít zostane zachovaný, uveďte jeho polohu a podrobnosti o montáži. Článok Turbo Blanket vs Heat Shield vysvetľuje, prečo ohybná deka a pevný štít vyžadujú odlišné kontroly lícovania.
Výkres zákazkovej tepelnej deky na turbodúchadlo by mal zobrazovať tak oblasti, ktoré musia byť zakryté, ako aj tie, ktoré musia zostať voľné.
Označte:
Toto je užitočniejsze než žiadať „maximálne pokrytie“ bez definovania požiadaviek na servis a pohyb.
Tvar nie je možné úplne oddeliť od materiálovej konštrukcie. Hrubší izolačný balík môže zaberať viac miesta, zmeniť polohu hrany alebo vyžadovať upravené upevnenie.

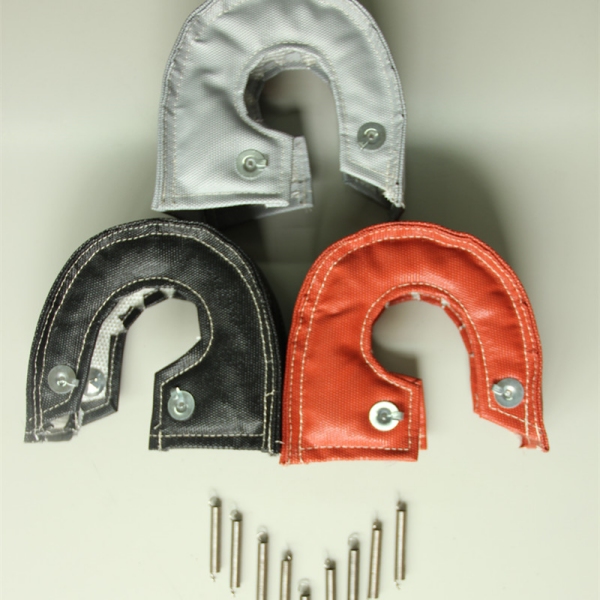

Možnosti vonkajšieho krytu BSTFLEX zahŕňajú:
Voliteľnú vrstvu embosovanej kovovej fólie je možné posúdiť aj podľa požadovanej akosti kovu, hrúbky, vzoru embosovania, polohy a pokrytia. Táto možnosť je oddelená od vonkajšieho krytu z hliníkovanej textílie.
Informácie o konštrukcii potiahnutej silikónom nájdete v časti Silicone Coated Turbo Blankets: Outer-Cover Temperature vs Turbine-Side Insulation. Vonkajší materiál by sa mal špecifikovať spolu s vnútornou izoláciou, konštrukciou hrán, niťou a upevnením.
Profesionálny výkres CAD je užitočný, ale pre prvé posúdenie nie je vždy potrebný. Jasne označený náčrt môže postačovať, ak obsahuje sledovateľné rozmery a zodpovedajúce fotografie.
Každý výkres meraní by mal obsahovať:
Neumiestňujte na jednu fotografiu viacero neoznačených šípok. Použite označenia ako A, B, C a D, a potom každý rozmer definujte v samostatnej tabuľke.
| Navrhovaná referencia | Meranie | Ako ho definovať |
|---|---|---|
| A | Obvod skrine turbíny | Vzdialenosť po vybranej hlavnej trase skrine, okrem prírub, ak nie je uvedené inak. |
| B | Požadovaná šírka krytu | Vzdialenosť medzi navrhovanými okrajovými hranicami tepelnej izolácie. |
| C | Umiestnenie obchádzkového ventilu (wastegate) | Vzdialenosť od určeného referenčného bodu skrine k tiahlu ovládača alebo stredu požadovaného výrezu. |
| D | Minimálna montážna vôľa | Najmenšia dostupná medzera pri uvedenom komponente pred inštaláciou izolácie. |
| E | Vstupný alebo výstupný prístup | Požadovaná vôľa okolo príruby, svorky alebo servisného spojovacieho prvku. |
| Fotografia | Čo by mala zobrazovať |
|---|---|
| Celková inštalácia | Poloha turbodúchadla a okolitých komponentov motora, vozidla alebo zariadenia. |
| Detail skrine turbíny | Profil hlavnej skrine a trasa použitá na meranie obvodu. |
| Bočný pohľad | Šírka skrine, stredová skriňa, výstup a navrhovaný okraj tepelnej izolácie. |
| Pohľad na obchádzkový ventil (wastegate) | Ovládač, držiak, tyč, páka a požadovaná vôľa pre pohyb. |
| Pohľad na pripojenie | Prístup k vstupu, výstupu, svorke, prírube a servisnému spojovaciemu prvku. |
| Oblasť s obmedzenou vôľou | Najmenšia medzera k vedeniu, vodiču, držiaku, krytu alebo panelu karosérie, podľa možnosti s meradlom. |
Tepelnoizolačný poťah na turbínovú časť sa vyberá podľa skrine na horúcej strane. Merania krytu kompresora neurčujú požadovaný vzor poťahu.
Označenia T3, T4 a T6 pomáhajú usporiadať produktové rady, no skrine v rámci jednej rady sa môžu líšiť. Potvrďte skutočné rozmery skrine a inštaláciu.
Uveďte presne, cez čo meter prechádzal. Dodávateľ nemôže spoľahlivo porovnať rozmery, ak jeden obvod zahrnuje prírubu a druhý nie.
Označte typ rozmeru a jednotku. Číslo bez dráhy merania môže viesť k nesprávnemu vzoru.
Statická fotografia tiahla nedefinuje požadovaný prevádzkový rozsah. Ukážte mechanizmus a určite vôľu, ktorú je potrebné zachovať.
Merania na stole môžu popísať skriňu, ale nie vôľu po inštalácii, prístup k spojovaciemu materiálu alebo okolité komponenty. Ak je to možné, priložte fotografie z inštalácie.
Vzor schválený pre jednu izolačnú konštrukciu môže vyžadovať revíziu, ak sa zmení hrúbka alebo usporiadanie vrstiev.
Štandardný vzor T25/T28, T3, T3/T4, T4 alebo T6 môže byť vhodný, ak skutočná skriňa a okolitá inštalácia zodpovedajú požiadavkám vzoru. O zákazkovom vzore by sa malo uvažovať, keď:
Sprievodca BSTFLEX OEM a zákazkovými poťahmi na turbodúchadlá vysvetľuje širšie požiadavky na materiál, vzorkovanie, označovanie značkou a výrobu.
Merania sú podkladom pre návrh. Nainštalovaná vzorka je potvrdením lícovania.
Počas schvaľovania vzorky skontrolujte:
Zaznamenajte akceptovanú revíziu vzoru a vyfotografujte nainštalovanú vzorku. Akákoľvek úprava vykonaná počas skúšobného lícovania by sa mala pred opakovanou výrobou preniesť do riadenej výkresovej dokumentácie.
| Sekcia RFQ | Informácie, ktoré je potrebné poskytnúť |
|---|---|
| Turbodúchadlo | Výrobca, model, číslo dielu, označenie skrine a informácia, či ide o originálny diel alebo z druhovýroby. |
| Zariadenie | Vozidlo, motor, lodný motor, generátor, priemyselný stroj alebo iná aplikácia. |
| Rozmery | Obvod skrine, šírka krytu, umiestnenie wastegate ventilu a minimálne vôle, s uvedením jednotiek. |
| Inštalácia | Fotografie, usporiadanie vstupu/výstupu, detaily akčného člena, svorky, vedenia a požiadavky na údržbu. |
| Rozsah izolácie | Označená plocha na izoláciu a komponenty, ktoré musia zostať prístupné alebo nezakryté. |
| Tepelné podmienky | Známe trvalé a špičkové podmienky, miesta merania a požadovaná teplota pre chránené komponenty, ak sú k dispozícii. |
| Konštrukcia | Vonkajší kryt, požiadavky na vnútornú izoláciu, vystuženie, hrana, závit a preferencia upevnenia. |
| Lisovaná kovová fólia | Či sa vyžaduje; trieda kovu, hrúbka, lisovanie, poloha a rozsah pokrytia, ak sú definované. |
| Obchodné požiadavky | Množstvo vzorky, počiatočná objednávka, opakovaný dopyt, logo, štítok, balenie a požadované dokumenty. |
Najbežnejšie počiatočné rozmery sú obvod obalu turbíny a šírka oblasti, ktorá sa má zakryť. Kompletná kontrola lícovania môže vyžadovať aj umiestnenie obtokového ventilu (wastegate), geometriu vstupu a výstupu a rozmery inštalačnej vôle.
Pre nové lícovanie zmerajte skutočný obal turbíny a inštaláciu. Existujúca deka môže byť dodaná ako referenčná vzorka, ale jej samotné rozmery nedokazujú, že jej tvar, materiály alebo pokrytie sú správne pre nový projekt.
Názov príruby alebo rodiny použite iba ako počiatočnú referenciu. Pred schválením vzoru overte rozmery obalu turbíny, usporiadanie obtokového ventilu a dostupný priestor.
Zdokumentujte pohon, konzolu, tiahlo a páku na strane turbíny vzhľadom na definovaný referenčný bod telesa a identifikujte kompletný priestor potrebný na pohyb a vôľu izolačného návleku.
Fotografie sú užitočné na posúdenie geometrie a obmedzení, ale v závislosti od zložitosti a požadovanej presnosti môžu byť potrebné označené rozmery, výkres, fyzická vzorka alebo samotné turbodúchadlo.
Môžu používať rovnakú základnú geometriu telesa, ale zmena hrúbky izolácie, výstuže alebo usporiadania vrstiev môže ovplyvniť lícovanie. Každý navrhovaný dizajn by mal byť posúdený vzhľadom na dostupnú vôľu.
Pošlite spoločnosti BSTFLEX identifikáciu turbodúchadla, označené rozmery, fotografie inštalácie a oblasť, ktorá potrebuje tepelnú ochranu. Uveďte usporiadanie obtokového ventilu (wastegate), dostupnú vôľu, preferovaný vonkajší materiál a predpokladané množstvo objednávky.
Pre projekty OEM a súkromných značiek (private-label) uveďte aj požadované logo, štítok, balenie, kritériá schválenia vzorky a výrobnú dokumentáciu. Jasné referencie meraní umožňujú posúdiť navrhovaný strih, materiály a upevnenie pred odberom vzoriek.
Pošlite svoje merania a výkres turbodúchadla spoločnosti BSTFLEX
