Bazaltová vs. sklolaminátová expandujúca izolácia výfuku: Výber materiálu a OEM výber

Oct 31, 2026

Balivaná výplň výfuku z bazaltových a sklených vlákien využíva podobný koncept vrstvy uvoľňovanej teplom, ale primárny vláknitý materiál je odlišný.Oba výrobky môžu byť vyrobené z textúrovanej priadze s nekonečným vláknom stlačenej do kompaktnej vrstvy a držanej dočasným tepelne citlivým prešívaním. Počas schváleného počiatočného ohrevu prešívanie stráca svoju zadržiavaciu funkciu a štruktúra nadýchaného vlákna sa môže roztiahnuť v priestore poskytnutom tlmičom.

Správnu voľbu nemožno vykonať iba na základe slov bazalt, sklené vlákno alebo vysoká teplota. Výrobcovia výfukov by mali porovnať skutočnú triedu vlákna, konštrukciu priadze, hmotnosť suchého vlákna, stlačené rozmery, správanie pri uvoľnení, podmienky nepretržitej prevádzky, geometriu tlmiča a overenie kompletnej zostavy.

Spoločnosť BSTFLEX dodáva Baliaci plát výfuku z bazaltových vlákien a Baliaci plát výfuku zo sklených vlákien. Toto porovnanie vysvetľuje, ako si vybrať medzi týmito dvoma materiálmi bez toho, aby sa s nimi zaobchádzalo ako s automaticky vzájomne zastupiteľnými.

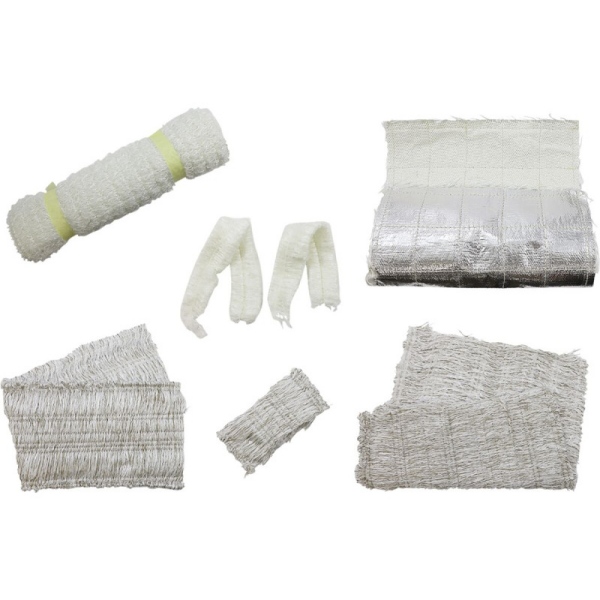

OEM muffler packing

Rýchla odpoveď: Baliaca výfuková vata z bazaltových alebo sklených vlákien?

Použite materiál, ktorý už bol schválený pre tlmič, kedykoľvek existuje platná výrobná špecifikácia.

Pre nový alebo revidovaný program výfukov:

  • zvoľte baliacu výplň z bazaltových vlákien, keď špecifikovaná trieda bazaltového vlákna a konštrukcia hotovej vrstvy spĺňajú požadované tepelné, mechanické a výrobné podmienky;
  • zvoľte baliacu výplň zo sklených vlákien, keď špecifikovaná trieda skleného vlákna a konštrukcia hotovej vrstvy spĺňajú tieto požiadavky;
  • neschvaľujte zámenu iba na základe rovnakých rozmerov alebo rovnakej celkovej hmotnosti;
  • uchovávajte teplotu uvoľnenia, teplotu nepretržitej prevádzky a krátkodobú špičkovú expozíciu ako samostatné polia špecifikácie;
  • overte vybraný plát v kompletnom tlmiči pred opakovanou výrobou.

Ani jeden materiál nie je univerzálne lepší. Schválený výsledok závisí od presného vlákna, prešívania, množstva výplne, zadržiavacej štruktúry a zaťaženia výfuku.


Čo majú oba druhy baliacich výplní spoločné

Obidve produktové rady sú navrhnuté tak, aby zjednodušili inštaláciu vláknitej akustickej náplne predtým, ako dosiahne svoju uvoľnenú objemovú hmotnosť.

Všeobecná konštrukcia zahŕňa:

  1. textúrovanú priadzu s nekonečným vláknom;
  2. stlačenú formu plátu;
  3. dočasné tepelne citlivé prešívanie;
  4. definovanú šírku, dĺžku a hmotnosť vlákna;
  5. uvoľnenie počas schváleného počiatočného ohrevu;
  6. obnovenie štruktúry nadýchaného vlákna v rámci dostupnej dutiny tlmiča.

Pojem samorozpínacia výfuková výplň opisuje obnovenie predtým stlačenej štruktúry vlákien. Znamená to, že materiál nevytvára viac vlákien, nerozpína sa bez obmedzení ani automaticky nekoriguje nedostatočnú hmotnosť náplne.


Kľúčové rozdiely medzi bazaltovou a sklenou baliacou výplňou

Bod porovnania Bazaltová baliaca výplň Baliaca výplň zo sklených vlákien
Primárna rodina vlákien Priadza s nekonečným vláknom na báze bazaltu Priadza s nekonečným vláknom na báze skla
Hlavná stránka produktu Baliaci plát výfuku z bazaltových vlákien Baliaci plát výfuku zo sklených vlákien
Špecifikácia vlákna Musí byť definovaná trieda bazaltu, konštrukcia priadze a podmienky textúrovania Musí byť definovaná trieda skla, konštrukcia priadze a podmienky textúrovania
Plošná hmotnosť vlákna Potvrdené pre skutočný bazaltový produkt Potvrdené pre skutočný produkt zo sklených vlákien
Podmienky uvoľnenia Určené aktuálnou niťou a prešívanou konštrukciou Určené aktuálnou niťou a prešívanou konštrukciou
Podmienky nepretržitej prevádzky Na základe triedy bazaltu a kompletnej inštalovanej konštrukcie Na základe triedy skla a kompletnej inštalovanej konštrukcie
Priama náhrada Nie je stanovená rovnakou veľkosťou, hrúbkou ani hmotnosťou; vyžaduje sa overenie pre kompletný tlmič

Spoločný princíp konštrukcie nerobí technické údaje identickými. Teplotné limity, správanie pri expanzii, plošná hmotnosť, hustota, akustický výkon a životnosť sa musia potvrdiť samostatne.

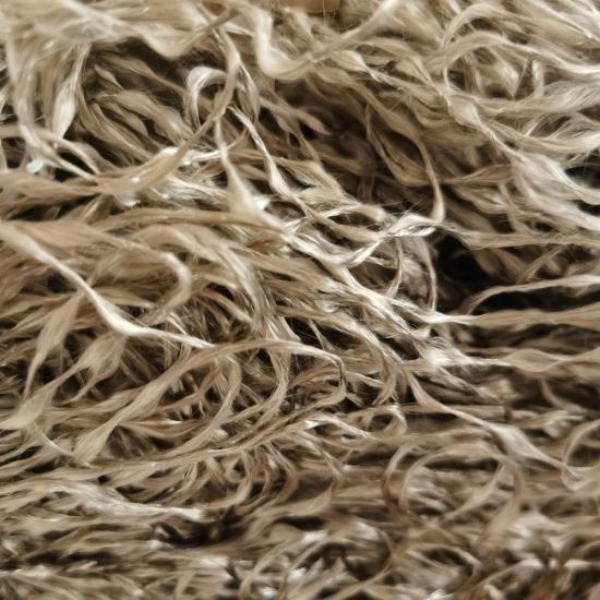

OEM muffler packing

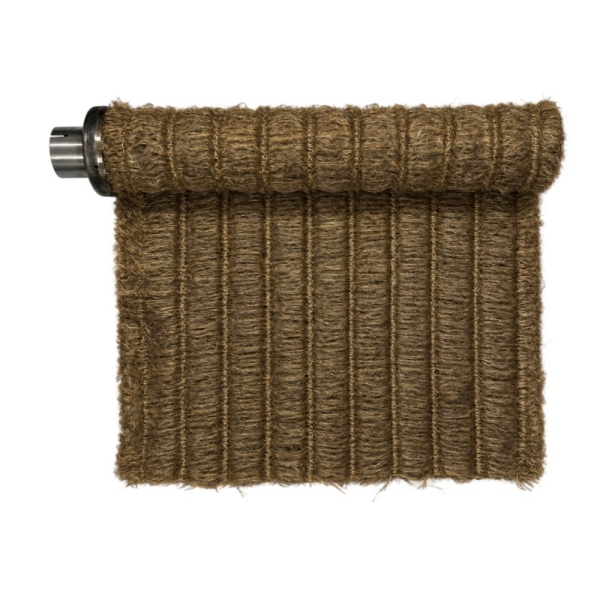

Expanzný baliaci plát z bazaltových vlákien do tlmičov výfuku

Produkt BSTFLEX expanzné výfukové balenie z bazaltu využíva textúrovanú priadzu z nekonečných bazaltových vlákien stlačenú a držanú tepelne citlivým prešívaním.

Kompletná špecifikácia bazaltového plátu by mala definovať:

  • triedu bazaltových vlákien a odkaz na materiál;
  • konštrukciu priadze z nekonečných vlákien;
  • metódu textúrovania alebo stav dodanej priadze;
  • plošnú hmotnosť samotných vlákien;
  • celkovú plošnú hmotnosť plátu, ak sa kontroluje samostatne;
  • stlačenú hrúbku a podmienky merania;
  • šírku plátu a dĺžku v kotúči alebo narezanú dĺžku;
  • materiál a vzor dočasného prešívania;
  • podmienky uvoľnenia a dobu pôsobenia;
  • nepretržité a špičkové prevádzkové podmienky;
  • schválenú náplň suchých vlákien na jeden tlmič;
  • vzor rezu, šev a prekrytie.

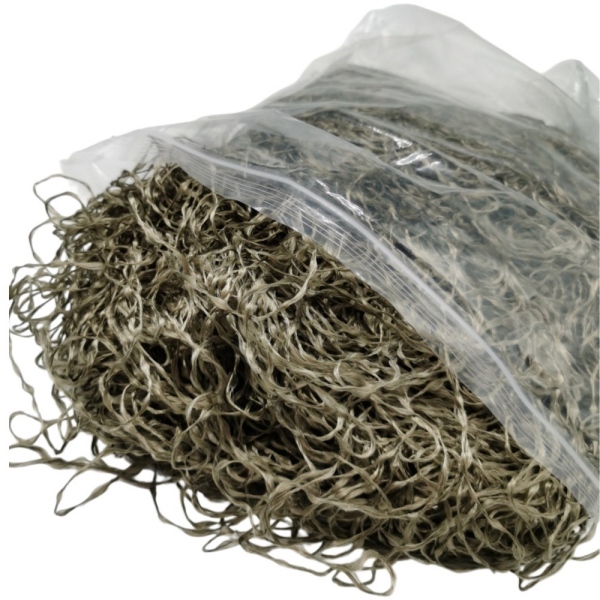

Bazaltový produkt by mal byť odlišný od Voľná výplň z bazaltových vlákien na balenie tlmičov výfuku a konvenčnej Bazaltová baliaca rohož do tlmičov výfuku. Voľná výplň, konvenčná rohož a tepelne uvoľňovaný plát využívajú odlišné spôsoby montáže a zámery kľúčových slov.

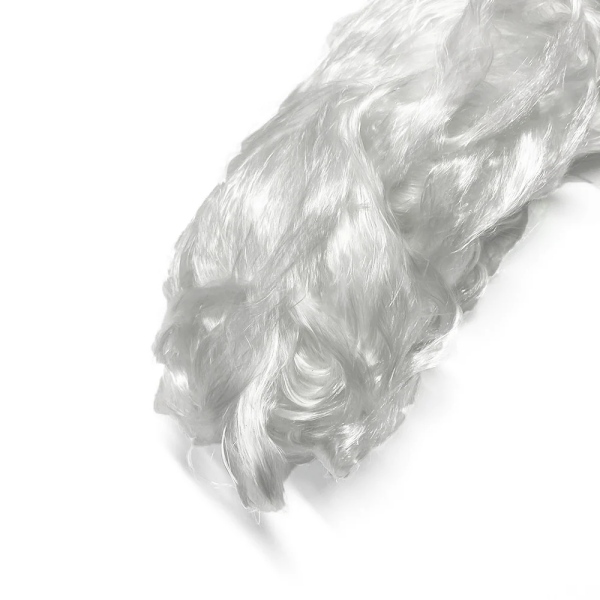

Expanzný baliaci plát do výfukov zo sklených vlákien

Produkt BSTFLEX zo sklených vlákien využíva textúrovanú priadzu z nekonečných sklených vlákien v stlačenom pláte pridržiavanom dočasným prešívaním s nízkym bodom topenia.

Kompletná špecifikácia plátu zo sklených vlákien by mala definovať:

  • triedu sklených vlákien;
  • konštrukcia z priadze z nekonečných vlákien;
  • teksturačný kondicionér;
  • plošná hmotnosť iba z vlákien;
  • celková plošná hmotnosť hárku, ak je to relevantné;
  • stlačená hrúbka a podmienka merania;
  • šírka a dĺžka hárku;
  • dočasný vzor nite a stehu;
  • podmienky prepustenia;
  • nepretržité a špičkové prevádzkové podmienky;
  • náplň suchého vlákna na tlmič;
  • strihový vzor a inštalačné usporiadanie.

Nezodpovedajte tomu, že každá sklotextilná rozťažná fólia používa rovnakú triedu skla, teplotu uvoľnenia, hrúbku alebo plniacu hmotnosť. Príslušné údaje patria presne schvaľovanému produktu.

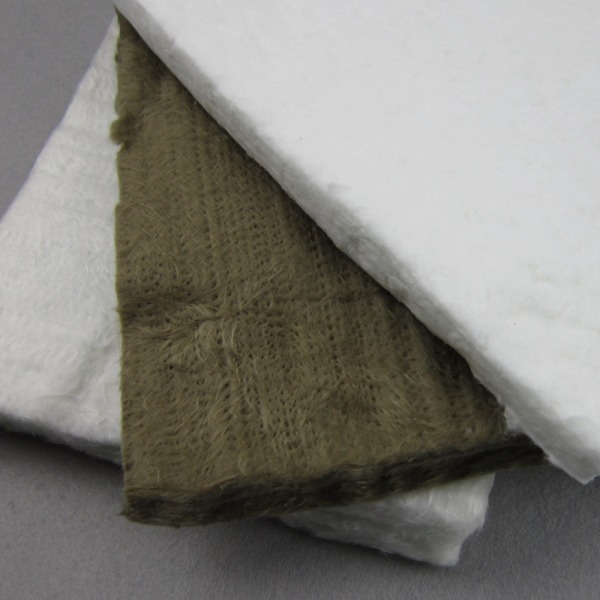

OEM muffler packing

Teplota uvoľnenia nie je rovnaká ako prevádzková teplota

Tento rozdiel je podstatný pre oba materiály.

Teplotné pole Čo to opisuje Požadované informácie
Podmienky uvoľnenia Keď dočasné stehovanie stratí svoju zadržiavaciu funkciu Teplotný rozsah, spôsob ohrevu, doba pôsobenia a miesto merania
Podmienky nepretržitej prevádzky Dlhodobé prevádzkové prostredie vlákna a kompletnej zostavy upchávky Nepretržitá teplota, atmosféra, vibrácie a príslušný pracovný cyklus
Maximálne zaťaženie Krátkodobé vybočenia nad rámec bežnej prevádzky Maximálna teplota, trvanie, frekvencia a miesto merania

Nepoužívajte najvyššiu publikovanú teplotu vlákna ako cieľovú hodnotu na uvoľnenie nite. Nepoužívajte teplotu uvoľnenia nite ako nepretržité menovité hodnotenie nainštalovanej upchávky.

Teplota na výstupe motora, perforované jadro, miesto upchávky a vonkajší plášť sa môžu líšiť. Identifikujte miesto merania v dopyte (RFQ) a v zázname o overení.


Porovnajte hmotnosť vlákna na rovnakom základe

Rovnaké rozmery hárku neznamenajú rovnaké množstvo vlákna.

Pre oba materiály oddeľte:

  • hmotnosť suchého vlákna;
  • hmotnosť dočasného prešitia;
  • hmotnosť kompletného hárku;
  • hmotnosť narezaného kusu;
  • hmotnosť prepravného a obalového materiálu.

Pre obdĺžnikový narezaný kus:

Hmotnosť suchého vlákna = využiteľná šírka × využiteľná dĺžka × plošná hmotnosť iba vlákna.

Keď sú šírka a dĺžka zadané v metroch a plošná hmotnosť je uvedená v g/m2, vypočítaná hmotnosť je v gramoch.

Potvrďte, či uvedená plošná hmotnosť zahŕňa šitie alebo iné zložky. Rovnaký základ by sa mal použiť pri cenovej ponuke, riadení výroby a vstupnej kontrole.


Konvertovať schválenú dávku vlákna na dĺžku rezu

Ak má tlmič výfuku už schválenú dávku suchého vlákna:

Dĺžka rezu = požadovaná hmotnosť suchého vlákna / (použiteľná šírka plátu × plošná hmotnosť iba vlákna).

Rovnica poskytuje nominálnu dĺžku rezu. Neurčuje:

  • správnu dávku vlákna pre nový tlmič výfuku;
  • požadovaný šev alebo presah;
  • či plát pasuje do montážneho postupu;
  • či sa materiál správne uvoľňuje v stiesnenej dutine;
  • alebo či sú čadič a sklené vlákno rovnocenné pri rovnakej hmotnosti.

Akékoľvek orezávanie, presah a tvarované odrezané časti by mali byť zahrnuté v schválenom výrobnom plánovacom rozvrhu.


Pomer expanzie musí byť definovaný skúšobnou metódou

Vyhlásenia ako roztiahne sa dvakrát alebo roztiahne sa trikrát sú neúplné, pokiaľ nie sú definované počiatočné a konečné podmienky.

Užitočná skúška expanzie alebo zotavenia by mala určiť:

  • počiatočné rozmery vzorky;
  • počiatočnú stlačenú hrúbku;
  • meracie zaťaženie;
  • kondicionovanie vzorky;
  • rýchlosť ohrevu;
  • uvoľňovacia teplota;
  • trvanie expozície;
  • voľná alebo obmedzená tvarová pamäť;
  • podmienky chladenia;
  • čas a metóda konečného merania.

Voľná expozícia mimo tlmiča sa môže líšiť od tvarovej pamäte vo vnútri obmedzenej výplňovej dutiny. Dostupný radiálny priestor, kovové vrstvy, pridržiavacie sitá a geometria plášťa môžu obmedziť tvarovú pamäť.

Z tohto dôvodu nevyberajte bazalt alebo sklené vlákno iba na základe nedefinovaného koeficientu expozície.


Ako geometria tlmiča ovplyvňuje výber materiálu

Oba produkty možno zvážiť pre valcové, oválne, trojuholíkovo-oválne a nepravidelné absorpčné tlmiče, ale rezanie a usporiadanie inštalácie musí zodpovedať skutočnej dutine.

Uveďte:

  • vonkajší priemer perforovaného jadra;
  • vnútorný priemer alebo profil plášťa;
  • efektívna dĺžka výplne;
  • odsadenie jadra;
  • priečky a samostatné výplňové zóny;
  • kon koncové vôle;
  • vnútorné kovové vrstvy;
  • smer vkladania;
  • poloha švu a presahu.

Pre kruhové jadro:

Obvod jadra = π × vonkajší priemer jadra.

Toto je len počiatočný geometrický odkaz. Konečná dĺžka hárku závisí aj od presahu, stlačenia, akéhokoľvek obalu na strane jadra a schválenej dávky suchých vlákien.

OEM muffler packing

Oválne, trojuholníkovo-oválne (Tri-Oval) tlmivky výfuku a tlmivky s offsetovým jadrom

Rozširujúce sa hárky sú užitočné tam, kde kompaktná forma materiálu zjednodušuje vkladanie do tvarovaného tlmiča. Uvoľnenie však nemôže presunúť vlákno cez pevnú prepážku ani zaručiť rovnomerné vyplnenie okolo každej prekážky.

Počas schvaľovania vzorky skontrolujte:

  • úzku stranu offsetového jadra;
  • dutinu širšej strany;
  • koncové vrecká;
  • oblasti v blízkosti konzol alebo prepážok;
  • oblasti švov a presahov;
  • samostatné akustické komory.

Viacnásobné baliace zóny môžu vyžadovať samostatné kusy s definovanou hmotnosťou. Správna celková hmotnosť vlákien nezaručuje správne rozloženie.


Nerezová oceľová vata na strane jadra a pridržiavacie sitá

Niektoré tlmiče výfuku používajú vlnu z nehrdzavejúcej ocele vedľa perforovaného jadra na ochranu okolitého akustického vlákna. Samostatné pridržiavacie sitko môže taktiež pomôcť udržať baliacu zostavu.

BSTFLEX dodáva:

Nepredpokladajte, že čadičová alebo sklolaminátová expanzná výplň tieto vrstvy eliminuje. Výkres tlmiča by mal definovať, či sú vyžadované.

Uchovávajte nasledujúce množstvá oddelene:

  • náplň z čadičových alebo sklolaminátových suchých vlákien;
  • hmotnosť nerezovej vlny;
  • hmotnosť pridržiavacej sitky;
  • objem hotovej výplne.


Inštalácia a prvé uvoľnenie tepla

Oba materiály vyžadujú kontrolovaný proces inštalácie.

  1. Overte materiál. Potvrďte produktové označenie čadiča alebo sklolaminátu, šaržu a schválenú špecifikáciu listu.
  2. Skontrolujte hmotnosť narezaného kusu. Použite dohodnutý základ iba pre vlákno alebo pre kompletný list.
  3. Zachovajte dočasné prešívanie. Neodstraňujte ho ani nenahrádzajte bez pokynov špecifických pre daný produkt.
  4. Umiestnite list správne. Postupujte podľa schválenej orientácie, švíkov a presahu.
  5. Použite schválené montážne prvky. Nešpecifikovaný drôt, páska alebo lepidlo môžu narušiť uvoľnenie.
  6. Potvrďte lícovanie za studena.Naplnené jadro by malo vstúpiť do plášťa bez nekontrolovaného orezávania alebo nadmernej sily.
  7. Dokončite montáž výfuku.Udržujte požadované vložky, sitá, odtoky a plynové kanály na svojom mieste.
  8. Použite schválený postup počiatočného ohrevu.Nepoužívajte univerzálny čas voľnobehu alebo metódu s otvoreným plameňom.
  9. Overte uvoľnenie počas vývoja.Skontrolujte dohodnutú vzorku po bezpečnom vychladnutí alebo použite inú schválenú metódu.

Zmena zápachu, dymu alebo zvuku výfuku nie je metódou schválenia uvoľňovania vlákien. Použite dokumentovaný postup.

OEM muffler packing

Aplikácie

Rozširujúce sa rohože z čadiča a sklených vlákien je možné hodnotiť pre schválené absorpčné tlmiče hluku používané v:

  • výfukových systémoch motocyklov;
  • tlmičoch hluku pre ATV a UTV;
  • výfukoch pre motocross a preteky;
  • výkonných automobilových tlmičoch hluku;
  • ťažkých dieselových výfukových systémoch;
  • tlmičoch hluku výfuku generátorov;
  • priemyselných tlmičoch hluku motorov;
  • stavebných a poľnohospodárskych zariadeniach;
  • suchých lodných tlmičoch hluku výfuku;
  • vlastných OEM výfukových programoch.

Samotné názvy aplikácií nepreukazujú vhodnosť. Skutočná trieda materiálu, množstvo náplne, proces uvoľňovania a prevádzkové podmienky musia byť schválené.

Neinštalujte vláknitú výplň tlmiča hluku do DPF, katalyzátora, substrátu SCR, mokrého uzáveru vody vo výfuku ani do iného komponentu, ktorý nie je navrhnutý tak, aby obsahoval akustické vlákno.


Schválenie vzorky OEM

Pri porovnávaní čadiča a sklených vlákien zachovajte ostatné premenné konzistentné všade tam, kde je to praktické, and zdokumentujte každý nevyhnutný rozdiel.

Záznam o schválení vzorky by mal obsahovať:

  • materiál a triedu vlákna;
  • konštrukciu priadze;
  • plošnú hmotnosť samotného vlákna;
  • celkovú hmotnosť rohože;
  • stlačenú hrúbku;
  • dočasné prešívanie;
  • rozmery rezu;
  • náplň suchých vlákien;
  • šev a prekrytie;
  • kovové vrstvy na strane jadra;
  • postup počiatočného ohrevu;
  • distribúciu po uvoľnení;
  • podmienky zvukovej skúšky;
  • výsledok tlakovej straty alebo protitlaku, ak sa vyžaduje;
  • retenciu po dohodnutej prevádzkovej skúške.

Úspešná studená montáž dokazuje iba to, že materiál možno nainštalovať. Nedokazuje správne uvoľnenie, akustický výkon ani životnosť.


Vstupná kontrola

Kontrolovaná položka Bazaltová doska Sklolaminátová doska
Identita materiálu Schválený bazaltový produkt a referencia vlákna Schválený produkt zo sklených vlákien a trieda skla
Rozmery Šírka, dĺžka a profil rezu Šírka, dĺžka a profil rezu
Stlačená hrúbka Merané za dohodnutých podmienok Merané za dohodnutých podmienok
Hmotnosť Hodnota iba pre vlákno alebo kompletný plát podľa špecifikácie Hodnota iba pre vlákno alebo kompletný plát podľa špecifikácie
Prešívanie Správna niť, vzor a stav Správna niť, vzor a stav
Stav Žiadna neprijateľná kontaminácia, vlhkosť ani poškodenie Žiadna neprijateľná kontaminácia, vlhkosť ani poškodenie
Identifikácia Číslo dielu, revízia a referencia šarže Číslo dielu, revízia a referencia šarže

OEM muffler packing

Formát nákladov a dodávok

Porovnajte tieto dva materiály na základe nákladov na jeden prijatý tlmič, nielen podľa ceny za štvorcový meter.

Zahŕňa:

  • cena dosky;
  • použiteľná výťažnosť pri rezaní;
  • práca na rezaní a vážení;
  • čas inštalácie;
  • kondicionovanie pri prvom zahriatí;
  • kontrola a testovanie;
  • odpad a zamietnuté kusy;
  • balenie a preprava;
  • požadovaná prerábka.

BSTFLEX môže pre vhodné projekty dodávať kotúčový materiál, štandardné dosky, vopred narezané obdĺžniky a komponenty vyrobené na mieru. Balenie môže zahŕňať štítky s číslami dielov, čiarové kódy, jednotlivé vrecká, grafiku pre súkromnú značku a definované množstvá v kartóne.

Pre dodávky na základe výkresov a vzoriek navštívte Výrobca tesnení tlmičov výfuku pre OEM výfukové tlmiče.


Čo uviesť v dopyte (RFQ)

Položka dopytu (RFQ) Informácie, ktoré je potrebné poskytnúť
Preferencia materiálu Bazalt, sklené vlákno alebo žiadosť o porovnávacie vzorky
Geometria tlmiča Vonkajší priemer perforovanej rúry, profil plášťa, dĺžka balenia, prepážky a spôsob vkladania
Požiadavka na plát Šírka, dĺžka, stlačená hrúbka a rezaný profil
Množstvo vlákna Plošná hmotnosť čistého vlákna alebo schválená suchá vsádzka
Podmienky uvoľnenia Požadované údaje pre teplotu, čas a metódu úpravy
Prevádzkové zaťaženie Nepretržitá a špičková teplota, miesto merania, informácie o vibráciách a prúdení plynu
Záchytná konštrukcia Oceľová vata, návlek jadra, sitko alebo iné schválené vrstvy
Validácia Výstupná kontrola, akustická skúška, test odolnosti a ďalšie požiadavky na schválenie
Komerčná požiadavka Množstvo prototypov, ročný dopyt, štítky a balenie


Často kladené otázky

Je bazaltové expandujúce výfukové tesnenie lepšie ako sklené vlákno?

Nie je to tak univerzálne. Porovnajte presné triedy vlákien, konštrukcie plátov, tepelné podmienky, množstvo balenia, proces inštalácie a výsledky validácie pre konkrétny tlmič.

Expansuje bazaltové expandujúce tesnenie viac ako sklené vlákno?

Pre žiadny materiál neplatí univerzálny pomer expanzie. Obnova objemu závisí od konštrukcie priadze, stlačenia, prešívania, podmienok ohrevu a dostupného priestoru v dutine.

Môže bazalt nahradiť sklené vlákno pri rovnakej hmotnosti plátu?

Rovnaká hmotnosť plátu nedokazuje rovnocennosť. Musí sa posúdiť materiál vlákna, základ plošnej hmotnosti, obnova objemu, správanie sa pri teplotách a distribúcia po inštalácii.

Využívajú oba produkty prešívanie reagujúce na teplo?

Tieto produktové pokyny pre BSTFLEX využívajú dočasné prešívanie reagujúce na teplo, ale presná niť a podmienky uvoľnenia by sa mali potvrdiť pre každý hotový plát.

Môžu byť oba materiály dodané v neštandardných narezaných veľkostiach?

Áno. BSTFLEX môže posúdiť vlastnú šírku, dĺžku, stlačenú hrúbku, vzor rezu, hmotnosť kusu a balenie pre vhodné OEM projekty.

Odstraňuje expandujúce tesnenie potrebu nerezovej oceľovej vaty?

Nie. Použite nerezovú oceľovú vatu alebo pridržiavacie sitá tam, kde to schválená konštrukcia tlmiča vyžaduje.

Koľko expandujúceho tesnenia by sa malo nainštalovať?

Použite schválenú suchú vsádzku vlákna, plošnú hmotnosť čistého vlákna a vzor rezu pre konkrétny tlmič. Expanzia nenahrádza nedostatočný materiál.

Môžu sa tieto pláty použiť v oválnych tlmičoch?

Môžu sa hodnotiť pre oválne a trojoválne absorpčné tlmiče, ale vzor rezu, samostatné baliace zóny a distribúcia po uvoľnení musia byť validované.


Požiadajte o vzorky expanzného tesnenia z bazaltových a sklených vlákien

V prípade bazaltového vlákna si pozrite katalógový list expanzného tesnenia tlmiča z bazaltových vlákien BSTFLEX.

V prípade skleného vlákna si pozrite katalógový list expanzného výfukového tesnenia zo sklených vlákien BSTFLEX.

Pošlite výkres tlmiča, preferenciu materiálu, dávku suchých vlákien, rozmery hárku, prevádzkové podmienky a požadované množstvo vzoriek. Ďalšie tesniace materiály a formy dodávky sú k dispozícii v sortimente tesnení tlmičov BSTFLEX.

Požiadajte o vzorky expanzného tesnenia z bazaltových a sklených vlákien a cenovú ponuku OEM

Prihláste sa na odber nášho newslettera
Prihláste sa na odber našej mesačnej akcie a získajte najnovšie informácie o produktoch!
poslať správu
poslať správu
ak máte záujem o naše produkty a chcete vedieť viac podrobností,zanechajte nám tu správu,odpovieme vám hneď, ako to bude možné.

Domov

Produkty

o

kontakt
