Izolácia lodného tlmiča výfuku: Sklolaminát, nerezová vata a hľadiská vlhkosti

Oct 29, 2026

Balenie tlmiča výfuku pre námorné plavidlá sa používa iba tam, kde dizajn tlmiča zahŕňa vnútornú absorpčnú baliacu časť. V námorných aplikáciách by preto prvou otázkou pri nákupe malo byť, či je výfuk suchý, mokrý alebo ide o kombinovaný systém so suchou časťou pred vstrekovaním vody.

Suchý tlmič výfuku pre námorné plavidlá môže využívať sklené vlákno, vlnu z nehrdzavejúcej ocele a iné vysokoteplotné baliace materiály okolo perforovaného jadra alebo za perforovaným kovom. Mokrý výfukový systém funguje inak: chladiaca voda sa vstrekuje do prúdu výfukových plynov a mnohé lodné tlmiče výfuku umiestnené za ním využívajú vodu, komory a tvarované komponenty namiesto konvenčného vláknitého balenia tlmiča.

BSTFLEX dodáva materiály na balenie tlmičov výfuku a tlmičov hluku pre aplikácie, kde je vnútorné akustické vlákno súčasťou schváleného dizajnu. Táto príručka vysvetľuje, ako špecifikovať balenie pre lodné vznetové motory, suché lodné tlmiče a iné výfukové systémy plavidiel, ktoré využívajú vláknité akustické médiá.

marine silencer insulation wool

Najprv identifikujte suchý alebo mokrý lodný výfukový systém

Pojmy lodný tlmič výfuku a lodný tlmič hluku zahŕňajú niekoľko veľmi odlišných konfigurácií výfuku.

Usporiadanie výfuku Čo sa stanev systéme Dôsledok pre nákup balenia
Suchý lodný výfuk Horúci výfukový plyn prechádza kovovým výfukovým potrubím bez vstrekovania chladiacej vody v príslušnej časti. Absorpčný tlmič môže využívať vysokoteplotné vnútorné akustické balenie, ak to vyžaduje jeho dizajn.
Mokrý lodný výfuk Chladiaca voda sa vstrekuje do prúdu výfukových plynov za motorom alebo za bodom zmiešavania. Nepredpokladajte, že sa vyžaduje konvenčné vláknité balenie tlmiča. Potvrďte vnútornú konštrukciu mokrého tlmiča alebo vodného uzáveru.
Kombinovaný systém Po suchej časti výfuku nasleduje vstrekovanie vody a mokrá časť umiestnená za ňou. Identifikujte, či sa balenie nachádza v suchej časti, mokrej časti alebo v samostatnej zostave tlmiča.

Tento rozdiel zabraňuje bežnej nákupnej chybe: objednávaniu výfukového balenia pre námorné plavidlá pre vodný uzáver alebo mokrý tlmič, ktorý nebol navrhnutý tak, aby obsahoval vláknité akustické médiá.


Mokré lodné tlmiče výfuku nie sú automaticky aplikáciami pre balenie

V mokrom lodnom výfuku sa do horúceho výfukového plynu vstrekuje morská voda alebo iný prúd chladiacej vody motora. To znižuje teplotu v downstreamovej časti a taktiež prispieva k útlmu zvuku.

Systém potom môže zahŕňať:

  • hadicu mokrého výfuku;
  • vodný uzáver;
  • zdvíhací tlmič výfuku;
  • mokrý tlmič hluku;
  • odlučovač vody;
  • labutí krk;
  • komponenty na vypúšťanie cez palubu.

Mnohé z týchto produktov využívajú tvarovaný polymér vystužený sklenými vláknami alebo iné konštrukcie odolné proti korózii a spoliehajú sa na riadenie vody a vnútorné komory namiesto vymeniteľného balenia tlmiča.

Pred cenovou ponukou výmeny balenia lodného tlmiča výfuku si vyžiadajte výkres, vnútornú fotografiu alebo pôvodnú špecifikáciu, ktoré ukazujú, že vláknité balenie skutočne patrí do vnútra komponentu.


Kde sa vláknité balenie hodí v systéme lodného výfuku

Vláknité akustické balenie je relevantnejšie tam, kde lodný výfukový systém zahŕňa suchý absorpčný tlmič.

Typická absorpčná časť môže obsahovať:

  • perforovanú výfukovú rúru;
  • kovovú vrstvu na strane jadra, ak sa vyžaduje;
  • sklené vlákno alebo iné akustické vlákno;
  • prídržné sitko alebo tkaninu;
  • vonkajší kovový plášť.

Niektoré väčšie lodné dieselové výfukové systémy alebo výfukové systémy pomocných generátorov môžu v tom istom tlmiči použiť absorpčné a reaktívne časti.

Označte oblasť akustickej výplne na výkrese tlmiča. Nepridávajte vlákno do:

  • hlavného priechodu plynu;
  • reaktívnych komôr;
  • odtokových kanálikov;
  • vstrekovacích častí vody;
  • vodných uzáverov;
  • kondenzačných jám;
  • ani do inej dutiny, ktorá nie je určená na výplň.

marine silencer insulation wool

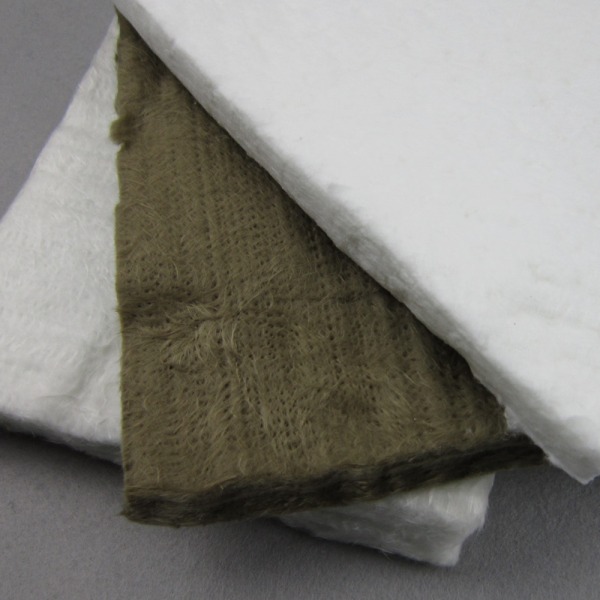

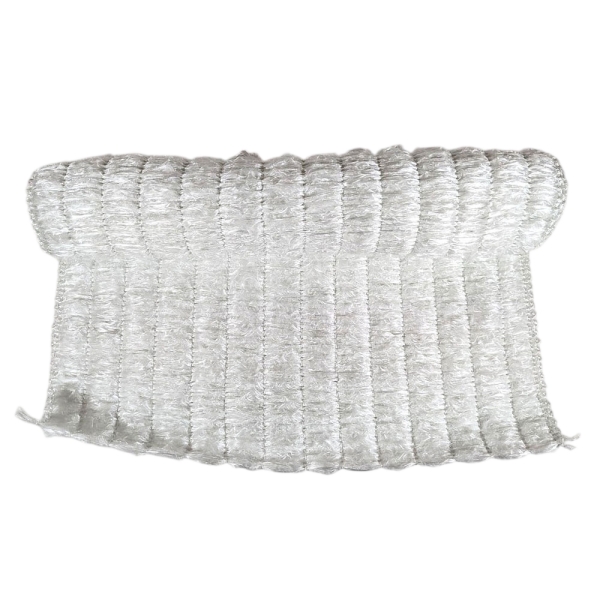

Sklolaminátová lodná výfuková výplň

Sklolaminátová lodná výfuková výplň možno zvážiť pre vhodný suchý absorpčný tlmič, keď špecifikovaná trieda skla a konštrukcia zodpovedajú tepelným a mechanickým prevádzkovým podmienkam.

BSTFLEX ponúka niekoľko foriem dodávky sklolaminátu:

Nákupná špecifikácia by mala uvádzať viac než len sklené vlákno.

Definujte:

  • trieda sklenených vlákien;
  • nekonečná, textúrou upravená, sypaná alebo rohožová konštrukcia;
  • hmotnosť suchej náplne;
  • rozmery hárku alebo komponentu;
  • hustota balenia, ak je už schválená;
  • teplotné podmienky;
  • záchytná konštrukcia;
  • požiadavky na overenie vzorky.


Vystavenie vlhkosti musí byť presne definované

Morský neznamená automaticky, že balenie je nepretržite ponorené v morskej vode.

Možné podmienky vlhkosti zahŕňajú:

  • vysoká okolitá vlhkosť v strojovni;
  • kondenzácia počas chladenia;
  • občasné vniknutie vody;
  • vzduch zaťažený soľou;
  • priame vystavenie morskej vode;
  • nepretržitá prevádzka za bodom vstrekovania vody.

Tieto podmienky sa výrazne líšia.

Materiál schválený pre suchý námorný tlmič by sa nemal automaticky považovať za vhodný pre priamy kontakt s morskou vodou. Ak sa voda môže dostať k výplni, uveďte túto informáciu pri výbere materiálu a určte, či je konštrukcia tlmiča navrhnutá tak, aby sa po prevádzke vypustila a vysušila.


Nepoužívajte hmotnosť mokrej výplne ako špecifikáciu plnenia

Vlhkosť môže zvýšiť nameranú hmotnosť vláknitej výplne bez toho, aby sa zvýšilo množstvo suchých akustických vlákien.

Pre výrobu OEM a vstupnú kontrolu špecifikujte:

Množstvo suchých vlákien

namiesto spoliehania sa iba na:

celkovú hmotnosť v dodanom stave alebo ovplyvnenú vlhkosťou.

Tam, kde je kontrola vlhkosti relevantná, špecifikácia materiálu by mala definovať dohodnutý základ pre úpravu a váženie.

Vzorka použitého námorného tlmiča výfuku môže tiež obsahovať kondenzát, sadze, oleje alebo solné usadeniny. Jeho hmotnosť po odstránení by sa preto nemala automaticky považovať za pôvodnú výrobnú náplň.

marine silencer insulation wool

Kondenzát a odtokové nečistoty aj v suchých námorných tlmičoch

Dokonca aj v nominálne suchom námornom výfuku môže dôjsť ku kondenzácii počas odstávky a chladenia.

Ak tlmič obsahuje odtokové zariadenia, výplň by nemala blokovať:

  • odtokové otvory;
  • kanáliky v najnižších bodoch;
  • oblasti zberu kondenzátu;
  • servisné otvory.

Tieto prvky znázornite na výkrese odoslanom dodávateľovi výplne.

Pri sypkej výplni definujte, kde by mali vlákna končiť vzhľadom na oblasť odtoku. Pri rohožiach alebo prefabrikovaných výplňách uveďte požadovanú vôľu v strihovom vzore alebo v rozmeroch hotového komponentu.

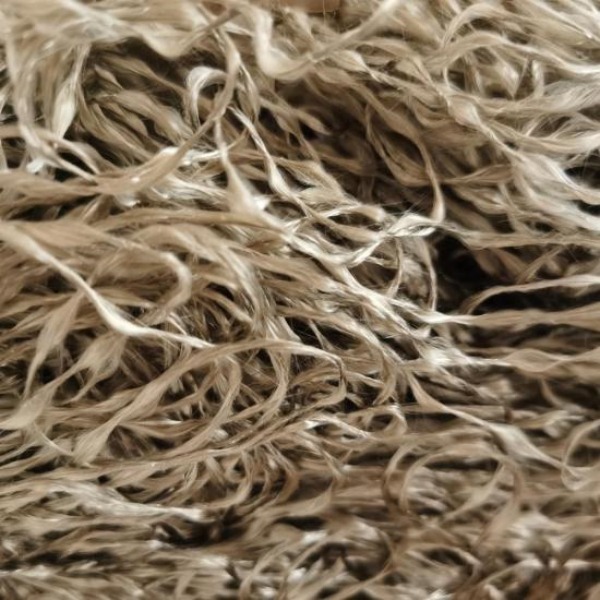

Vlna z nehrdzavejúcej ocele vo výplni námorných tlmičov

Niektoré suché výfukové tlmiče pre lode používajú výplň tlmiča výfuku z nerezovej vlny alebo vrstvu z kovových vlákien v blízkosti perforovaného jadra.

Táto vrstva môže plniť inú funkciu ako hlavná sklolaminátová akustická výplň.

Špecifikujte:

  • zliatinu nehrdzavejúcej ocele;
  • triedu alebo rozmery vlákien;
  • hmotnosť na jednotku dĺžky alebo na komponent;
  • hrúbku inštalovanej vrstvy;
  • dĺžku pokrytia;
  • prekrytie;
  • polohu vzhľadom na perforované jadro;
  • očakávané vystavenie vlhkosti a kondenzátu.

BSTFLEX dodáva Výplň výfukového tlmiča z nehrdzavejúcej oceľovej vaty a kotúče z nehrdzavejúcej oceľovej vaty na vhodné konštrukcie výfukových výplní.


Nepredpokladajte, že každá trieda nehrdzavejúcej ocele má rovnakú vhodnosť do morského prostredia

Slovo nehrdzavejúca nedefinuje jedno správanie voči korózii.

V dopyte (RFQ) pre morské prostredie identifikujte zliatinu:

  • nehrdzavejúcej oceľovej vaty;
  • podpornej drôtenej tkaniny;
  • prídržnej sieťoviny;
  • spojovacieho materiálu;
  • perforovaného jadra, ak je to relevantné.

Kopírovanie označenia zliatiny z jednej súčasti na druhú nie je prípustné.

Napríklad podporná nehrdzavejúca drôtená tkanina môže používať inú zliatinu, zatiaľ čo vata používa inú. Kompletný súpis materiálu by mal uvádzať každú zložku samostatne.

Tam, kde je možná expozícia slanej vode, výslovne uveďte túto podmienku a dajte navrhovaný materiál posúdiť pre skutočné prostredie.

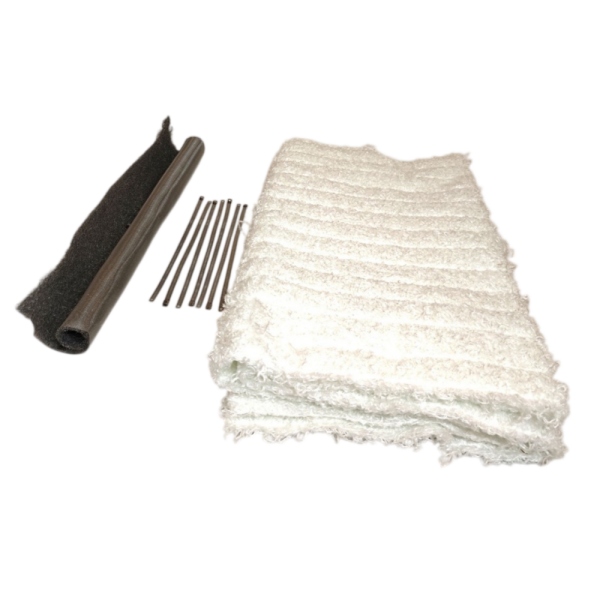

Obal jadra a pridržiavacia sieť plnia rôzne úlohy

Lodný tlmič hluku môže používať vrstvu oceľovej vaty vedľa perforovaného jadra a samostatnú kovovú sieť okolo hlavnej výplne.

Vrstva na strane jadra môže pomôcť chrániť okolité vlákno pred náročnými podmienkami na strane plynov.

Pridržiavacia sieť pomáha udržať výplň.

BSTFLEX dodáva Nehrdzavejúcu výfukovú sieť na pridržanie výplne tlmiča.

Pre sieť špecifikujte:

  • materiál;
  • priemer drôtu;
  • konštrukciu;
  • počet vrstiev;
  • rozmery rezu;
  • úpravu hrán;
  • prekrytie;
  • inštalačnú polohu.

Sieť nepovažujte za akustické vlákno a nezapočítavajte jej hmotnosť ako súčasť suchej sklolaminátovej náplne.


Prevádzkový režim lodného diesela ovplyvňuje požiadavku na výplň

Hnací motor a lodný pomocný generátor môžu vystaviť výfukový tlmič rôznym prevádzkovým cyklom.

Uveďte:

  • výrobcu motora a model, ak je to relevantné;
  • typ paliva;
  • aplikáciu pohonu alebo pomocného generátora;
  • bežné prevádzkové zaťaženie;
  • trvanie nepretržitej prevádzky;
  • konštantná teplota výfukových plynov;
  • maximálna teplota výfukových plynov;
  • miesto merania teploty;
  • dostupné údaje o prietoku výfukových plynov;
  • podmienky vibrácií;
  • očakávané vystavenie kondenzátu.

Nevyberajte balenie iba na základe výkonu alebo zdvihového objemu motora.

marine silencer insulation wool

Teplota na tlmiči je užitočnejšia ako všeobecné číslo motora

Teplota lodného výfuku sa v priebehu systému mení.

Na účely posúdenia materiálu zistite, či sa poskytnutá teplota meria:

  • na výstupe z motora;
  • za turbodúchadlom;
  • na vstupe do tlmiča;
  • v mieste balenia;
  • na plášti tlmiča;
  • pred vstrekovaním vody alebo za ním.

Teplota za vstrekovaním vody by sa nemala používať ako tepelná špecifikácia pre suchý tlmič umiestnený pred ním.

Podobne by sa teplota horúceho suchého výfuku nemala automaticky priradiť mokrému tlmiču hluku za ním.


Vypočítajte objem balenia zo skutočnej geometrie suchého tlmiča

Pre valcový suchý absorpčný tlmič so stredovým perforovaným jadrom:

V = π × (D2 - d2) × L / 4 000 000

s rozmermi v milimetroch, kde:

  • V = teoretický objem balenia v litroch;
  • D = vnútorný priemer baliacej komory;
  • d = vonkajší priemer vylúčeného jadra alebo obalu vnútornej vrstvy;
  • L = efektívna dĺžka balenia.

Odpočítajte konštrukčné prvky, priečky a ďalšie komponenty zaberajúce akustickú dutinu.

V prípade oválnych alebo nepravidelných lodných tlmičov použite skutočnú plochu prierezu z výkresu alebo CAD namiesto použitia kruhového vzorca.


Použite schválenú hmotnosť suchej náplne

Ak už bola inštalovaná hustota overená:

Hmotnosť suchých vlákien = čistý objem balenia × schválená inštalovaná hustota.

Týmto sa existujúca požiadavka na dizajn premení na výrobné množstvo. Nevyčleňuje to správnu hustotu pre nový lodný tlmič.

Pri novom dizajne by sa malo množstvo výplne stanoviť prostredníctvom procesu konštrukcie a overovania tlmiča.

Neprenášajte hustotu výplne z:

  • motocyklového výfuku;
  • automobilového tlmiča;
  • tlmiča generátora;
  • ani iného námorného výfuku

bez potvrdenia, že materiál, geometria a prevádzkové podmienky sú porovnateľné.

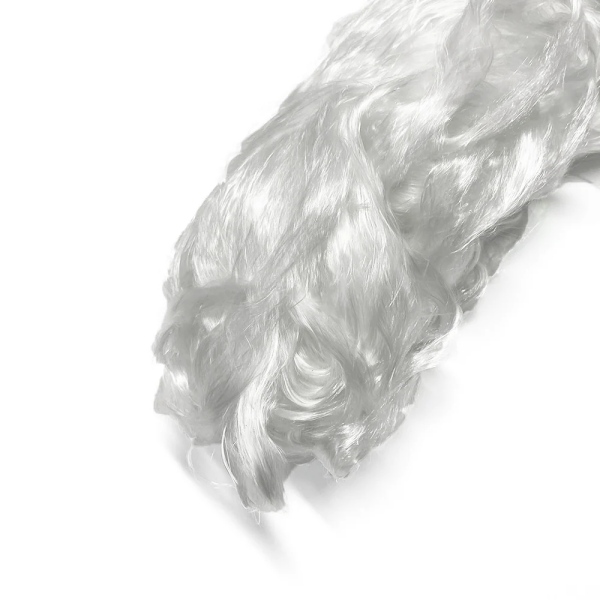

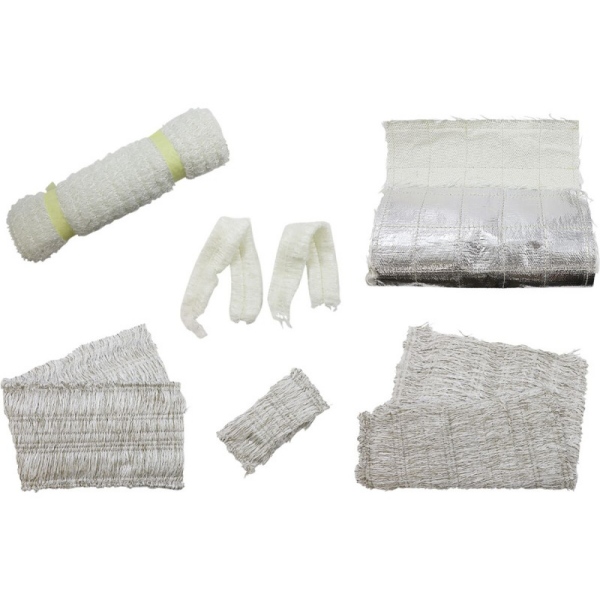

Voľná výplň pre výrobcov lodných tlmičov

Výrobcovia lodných výfukov môžu nakupovať výplň vo forme:

  • voľného sypkého vlákna;
  • nekonečného vlákna alebo priadze;
  • rohoží alebo plátov;
  • vopred narezaných kusov;
  • vopred odvážených dávok;
  • uzavretých výplňových návlekov;
  • na mieru vyrobených komponentov.

Pre voľnú výplň lodných výfukov, definujte čistú hmotnosť balenia oddelene od množstva požadovaného v každom tlmiči.

10 kg alebo 20 kg veľké balenie je skladová a prepravná jednotka. Nevytvára plniace množstvo jedného lodného tlmiča.

marine silencer insulation wool

Vopred odvážené dávky pre opakovanú výrobu

Ak sa rovnaký suchý lodný tlmič výfuku montuje opakovane, balenie môže byť dodané vo vopred odvážených dávkach.

Jednodávkové balenie môže obsahovať:

  • označenie materiálu;
  • hmotnosť suchého vlákna;
  • číslo dielu zákazníka;
  • revízia výkresu tlmiča;
  • číslo šarže;
  • čiarový kód;
  • množstvo v kartóne.

To môže znížiť váženie pri linke, ale prínos by sa mal posúdiť vzhľadom na skutočnú výrobnú metódu výrobcu.

Pre projekty s voľnými sklenými vláknami si pozrite BSTFLEX Fiberglass Loose Fill Exhaust Muffler Packing.

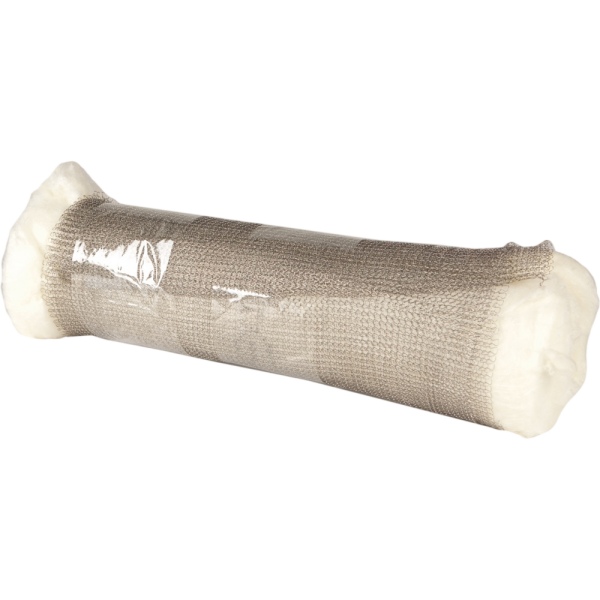

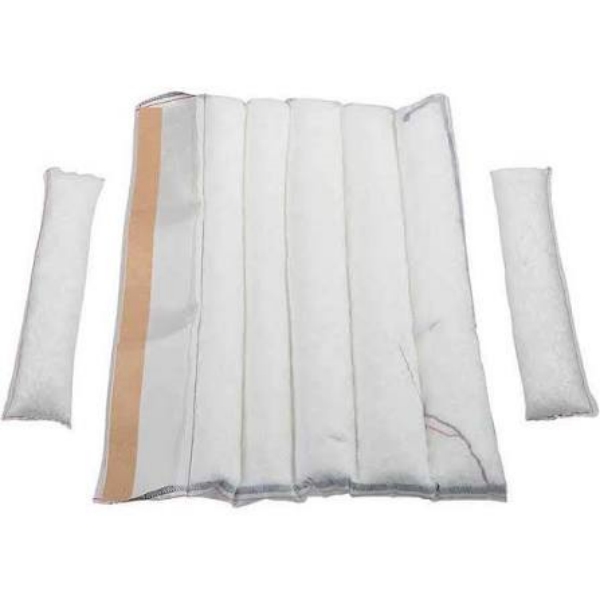

Uzavreté balenie pre montáž v lodiarskom priemysle (OEM)

Tam, kde je manipulácia s voľnými vláknami nežiaduca, možno zvážiť komponent uzavretého balenia.

Produkt BSTFLEX Fiberglass Muffler Packing Sock with Woven Glass Mesh Bag obsahuje priadzu zo sklených vlákien vo vnútri štruktúry z tkanej sieťoviny zo sklených vlákien.

Pre dodávky OEM špecifikujte:

  • vnútorný priemer;
  • celková dĺžka;
  • hmotnosť suchej sklolaminátovej výplne;
  • hmotnosť hotového dielu;
  • mriežková konštrukcia;
  • koncové uzatvorenie;
  • trasa inštalácie;
  • balenie.

Ochranné sklolaminátové tesnenie/výplň by sa malo stále posudzovať vzhľadom na reálne podmienky v lodnom tlmiči a vlhkosť. Samotné sieťované vrecko nezabezpečuje vhodnosť na priamy kontakt s morskou vodou.

marine muffler packing

Vstupná kontrola výplne lodného tlmiča

Položka kontroly Čoskontrolovať
Identita materiálu Schválená skupina vlákien, trieda a označenie produktu.
Množstvo suchého materiálu Čistá hmotnosť vlákna alebo hmotnosť výplne komponentu podľa schváleného základu.
Rozmery Rozmery rohože, rohožky, návleku alebo vyrezaného dielu.
Kovové vrstvy Správne špecifikácie vlny, mriežky, sita a zliatiny, ak sa vyžadujú.
Stav Bez neprípustného vystavenia vlhkosti, kontaminácie alebo poškodenia obalu.
Sledovateľnosť Číslo dielu, identifikácia šarže alebo série a požadovaná dokumentácia.
Balenie Správna čistá hmotnosť/množstvo balenia, štítky a konfigurácia kartónu.


Čo kontrolovať na použitom lodnom tlmiči

Pri vypracovávaní špecifikácie náhradnej výplne z existujúceho tlmiča zdokumentujte stav pred odstránením starého materiálu.

Skontrolujte:

  • umiestnenie zvyšnej výplne;
  • miesta úbytku vlákien;
  • škvrny od vlhkosti alebo kondenzátu;
  • soľné usadeniny;
  • kontamináciu olejom alebo sadzami;
  • stav perforovaného jadra;
  • stav oceľovej vlny;
  • stav pridržiavacieho sita;
  • odtokovú cestu;
  • koróziu alebo poškodené spojovacie prvky.

Hmotnosť odstráneného materiálu použite len ako historickú informáciu. Už nemusí predstavovať pôvodnú náplň sušiva.


Neidentifikujte každú poruchu lodného balenia ako poškodenie vlhkosťou

Strata vlákien alebo zhoršený akustický výkon môžu byť spôsobené aj týmito faktormi:

  • nesprávne množstvo náplne;
  • plynová erózia;
  • poškodené perforované jadro;
  • chýbajúca kovová ochrana;
  • zlyhaná pridržiavacia sieť;
  • nesprávny materiál;
  • slabá distribúcia;
  • montážne medzery;
  • neschválené prevádzkové podmienky.

Pred výmenou materiálov zaznamenajte miesto poruchy a okolitú konštrukciu.

Prechod na iné vlákno len preto, že plavidlo funguje v morskom prostredí, môže zakryť skutočnú príčinu problému.

marine silencer insulation wool

RFQ pre originálne lodné výfukové balenie OEM

Pole RFQ Informácie na poskytnutie
Lodná aplikácia Hlavný pohonný motor, pomocný motor, generátor alebo iné lodné zariadenie.
Typ výfuku Suché výfukové potrubie, mokré výfukové potrubie alebo kombinovaný systém.
Miesto výplne Suchý tlmič, časť pred tlmičom, časť za tlmičom alebo iná identifikovaná akustická dutina.
Geometria tlmiča Rozmery jadra, vnútorné rozmery plášťa a výkres zóny výplne.
Materiál Existujúca schválená výplň alebo navrhované sklené vlákno, nerezová oceľová vlna alebo iný materiál.
Požiadavka na plnenie Hmotnosť v suchom stave, schválená hustota alebo požiadavka na vývoj.
Stav vlhkosti Suché prostredie strojovne, pôsobenie kondenzátu, slaný vzduch, občasné vniknutie vody alebo priame vystavenie vode.
Teplota Nepretržité a špičkové hodnoty s miestom merania.
Záchytný systém Obal jadra, nehrdzavejúca vlna, sitko, tkanina alebo iné vrstvy.
Formát dodávky Voľné vlákno, rolka, rohož, predrezaný kus, vopred odvážená dávka alebo obsahujúci komponent.
Komerčná požiadavka Množstvo vzorky, výrvýrobná zákazka, ročný dopyt, štítky a obaly.


Otázky k baleniu lodných výfukových tlmičov

Používa každý námorný tlmič výfuku sklenú vlnu?

Nie. Mnohé mokré lodné výfukové tlmiče používajú konštrukcie na riadenie vody a komôr namiesto bežných vymeniteľných vláknitých výplní. Pred objednaním materiálu overte vnútornú konštrukciu.

Môže sa sklolaminátová výplň tlmiča použiť v suchom lodnom výfukovom tlmiči?

Sklolaminát možno zvážiť tam, kde je suchý absorpčný tlmič hluku navrhnutý pre vláknitú výplň a zvolená trieda skla, teplotná odolnosť a zadržiavacia konštrukcia sú schválené pre danú aplikáciu.

Môže byť upchávka tlmiča výfuku inštalovaná za miestom vstrekovania morskej vody?

Nepredpokladajte, že bežná výplň pre suché výfuky je vhodná do mokrej časti. Pred použitím vláknitej výplne v oblastiach, kde s ňou môže prísť do styku morská voda, si overte konštrukciu výrobcu tlmiča výfuku a zamýšľané vystavenie tohto materiálu.

Potrebuje tesnenie lodného výfuku nehrdzavejúcu oceľovú vlnu?

Nie každý tlmič áno. V blízkosti perforovaného jadra sa môže použiť nehrdzavejúca oceľová vlna, ak to schválený dizajn vyžaduje ako kovovú ochrannú vrstvu.

Je výplň lodného tlmiča výfuku to isté ako izolácia lodného výfuku?

Nie. Vnútorná výplň tlmiča poskytuje akustické médium vo vnútri vhodného tlmiča. Vonkajšia izolácia výfuku reguluje prenos tepla z potrubí, zberných potrubí alebo plášťov tlmičov.

Môže BSTFLEX dodávať lodnú výplň tlmiča vo veľkom?

BSTFLEX môže posúdiť hromadné sklené vlákno, nerezovú vlnu, rohože, predrezané kusy, vopred odvážené dávky a vyrobené komponenty výplne pre vhodné projekty suchých lodných tlmičov.

marine muffler packing

Vyžiadať si výplň lodného výfukového tlmiča

Pošlite spoločnosti BSTFLEX výkres lodného výfuku, prierez tlmiča, aplikáciu motora, konfiguráciu suchého alebo mokrého výfuku, rozmery zóny výplne a špecifikáciu existujúceho materiálu.

Ak nie je k dispozícii špecifikácia existujúcej výplne, uveďte fotografie, nepoužitú vzorku, ak je to možné, a príslušné prevádzkové podmienky. Jasne uveďte, či materiál zostane v časti suchého výfuku alebo môže byť vystavený kondenzátu či morskej vode.

Projekty založené na výkresoch a vzorkách je možné skontrolovať prostredníctvom Služba výroby tlmičov OEM pre BSTFLEX. Ďalšie materiály a formáty dodávok sú k dispozícii v sortimente Sortiment výrobkov na balenie tlmičov.

Vyžiadajte si vzorky výplne lodného výfukového tlmiča a cenovú ponuku OEM

Prihláste sa na odber nášho newslettera
Prihláste sa na odber našej mesačnej akcie a získajte najnovšie informácie o produktoch!
poslať správu
poslať správu
ak máte záujem o naše produkty a chcete vedieť viac podrobností,zanechajte nám tu správu,odpovieme vám hneď, ako to bude možné.

Domov

Produkty

o

kontakt
