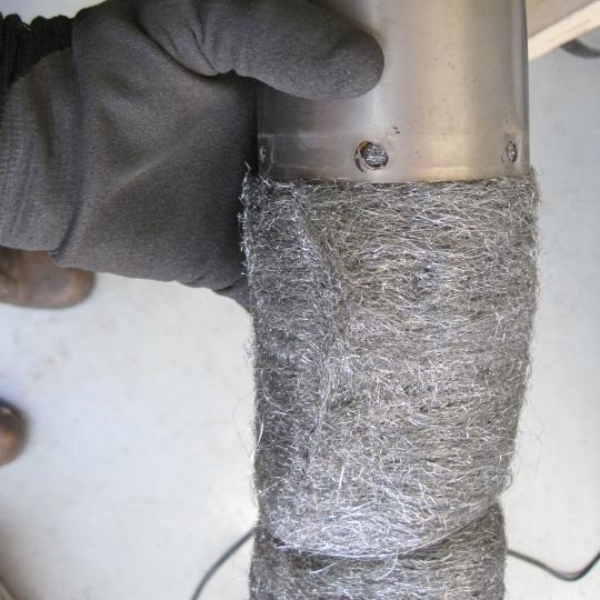

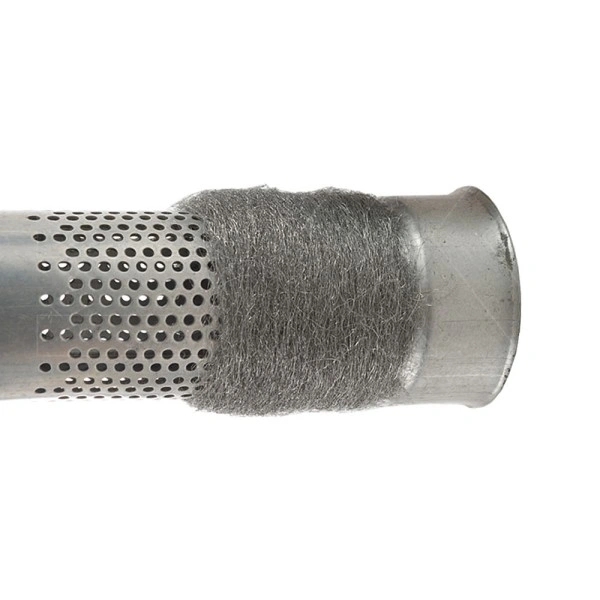

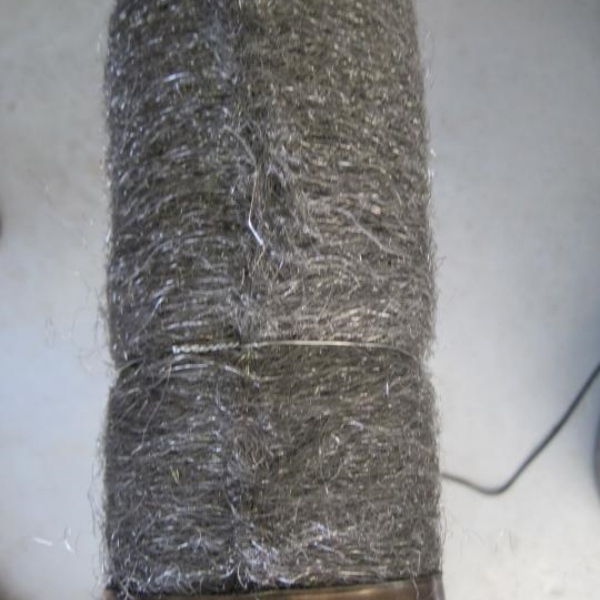

Výplň tlmiča z nerezovej oceľovej vlny je možné dodať ako kotúčový materiál alebo vytvarovať do obalu jadra pre tlmič výfuku. Obal jadra z nerezovej oceľovej vlny poskytuje poréznu vrstvu z kovových vlákien okolo perforovanej rúrky, zatiaľ čo pridržiavacia sieťka poskytuje otvorenú drôtenú štruktúru na udržanie výplne. Tieto dve súčasti môžu byť kombinované, ale nie sú vzájomne zameniteľné.
Pri špecifikácii výplne tlmiča z nerezovej oceľovej vlny, rozlišujte kupovaný materiál od hotovej zostavy. Kotúčový materiál vyžaduje prípravu na schválené rozmery a množstvo; hotový návlek jadra tlmiča by mal zodpovedať priemeru rúrky, dĺžke pokrytia a požadovanému usporiadaniu vrstiev.
Pre výrobcu výfukov je užitočnou otázkou, kde je potrebná ochrana alebo zadržanie: vedľa perforovaného jadra, okolo zostavy výplne, alebo na oboch miestach. Začnite prierezom tlmiča a dôvodom pridania komponentu, namiesto výberu akéhokoľvek produktu, ktorý je opísaný ako nerezová oceľ.
BSTFLEX ponúka Návlek jadra tlmiča z oceľovej vlny a samostatnú Nerezovú výfukovú sieťku na udržanie výplne tlmiča. Toto porovnanie vysvetľuje, ako špecifikovať ich odlišné úlohy bez toho, aby sa jeden považoval za univerzálnu náhradu druhého.
| Otázka dizajnu | Obal jadra z nerezovej oceľovej vlny | Pridržiavacia sieťka výplne |
|---|---|---|
| Čo tvorí pracovnú vrstvu? | Trojrozmerná vrstva z kovových vlákien, niekedy kombinovaná s drôtenou tkaninou alebo pletivom. | Otvorená sieť drôtov, dodávaná ako hárok alebo vytvarovaný pridržiavací komponent. |
| Aký je hlavný cieľ výberu? | Poskytnúť vrstvu na strane jadra, ktorá môže pomôcť chrániť okolitú akustickú vláknitú výplň pred eróziou plynmi. | Udržať výplň a podporiť zamýšľaný tvar a umiestnenie zostavy. |
| Kam by ju mal výkres umiestniť? | Okolo vonkajšej strany perforovaného jadra, ako je špecifikované pre tlmič. | Na definované rozhranie zadržania; sieťka BSTFLEX je určená na uzavretie výplne. |
| Ktoré rozmery vyžadujú osobitnú pozornosť? | Prispôsobenie jadru, dĺžka pokrytia, inštalovaná hrúbka a spoj alebo prekrytie. | Hotové pokrytie, konštrukcia drôtu, geometria otvorov, okraje a prekrytie. |
| Nahrádza hlavnú akustickú výplň? | Nie automaticky. Komponent na ochranu jadra nie je kompletnou špecifikáciou výplne. | Nie. Pridržiavač výplne nenahrádza vlákno, ktoré má zadržiavať. |
| Môžu byť prítomné oba? | Áno, keď si dizajn vyžaduje ochranu jadra a samostatné zadržanie. | Áno, ale skontrolujte, či zvolený obal jadra už neobsahuje požadované podporné pletivo. |
Návlek jadra BSTFLEX kombinuje nerezovú oceľovú vlnu s tkanou drôtenou tkaninou z nerezovej ocele 304. Jeho opis sa preto vzťahuje na kompozitný komponent, nie jednoducho na voľnú vlnu navinutú okolo rúrky.
Samostatná pridržiavacia sieťka BSTFLEX je opísaná ako dvojvrstvový prepletený nerezový drôtený hárok s dvoma krimpovanými stranami. Táto konštrukcia drôteného hárka by sa nemala zamieňať s vrstvou z kovových vlákien v návleku jadra.
Na výkrese OEM identifikujte kompletnú zostavu obalu jadra a ukážte, ktoré vrstvy sú zahrnuté v jej čísle dielu. Poznámka hovoriaca iba „pridať nerezové pletivo“ ponecháva priestor buď na vynechanie zamýšľanej vrstvy, alebo na jej dvojnásobné zakúpenie.
Tiež identifikujte zliatinu každej zložky samostatne. Špecifikácia drôtenej tkaniny 304 sama osebe neidentifikuje zliatinu použitú pre vlnu.
Pre interné rezanie a balenie, BSTFLEX kotúč výplne tlmiča z vlny z nehrdzavejúcej ocele poskytuje možnosť produktu vo forme kotúča. Špecifikujte požadovanú šírku, množstvo materiálu a spôsob prípravy namiesto porovnávania kotúčov iba podľa vonkajších rozmerov.
Pre opakovanú montáž skontrolujte objímku jadra tlmiča z vlny z nehrdzavejúcej ocele s jej podpornou drôtenou tkaninou. Na výkrese definujte hotový rozmer, množstvo vlny a hrúbku po inštalácii. Nákup pripraveného komponentu mení formu dodávky; neodstraňuje potrebu schváliť zliatinu a montáž.
Pri objednávaní výplne výfuku z vlny z nehrdzavejúcej ocele alebo drôtenej vlny z nehrdzavejúcej ocele na výrobu tlmičov identifikujte špecifikáciu kovových vlákien oddelene od akejkoľvek tkanej alebo pletenej zadržiavacej vrstvy. Žiadosť o výplň tlmiča z oceľovej vlny by mala uvádzať požadovanú zliatinu nehrdzavejúcej ocele namiesto toho, aby sa trieda materiálu ponechala na interpretáciu.
Keď kontrola ukáže poškodenie koncentrované na povrchu smerujúcom k jadru, skontrolujte existujúcu vnútornú vrstvu a jej pokrytie. Rúry a obaly z vlny z nehrdzavejúcej ocele sa používajú v konštrukciách tlmičov na zníženie erózie okolitej sklenenej alebo čadičovej výplne plynom.
Pre tento problém zhodnoťte obal jadra tlmiča ako ochrannú vrstvu namiesto predpokladu, že vonkajšie zadržiavacie sito poskytne rovnaké ošetrenie pri perforáciách. Pred pripísaním príčiny samotnému vláknu skontrolujte stav jadra, nekryté oblasti, spoje a usporiadanie upevnenia.
Keď je problémom udržanie výplne pokope počas vkladania do plášťa, skontrolujte sito výplne tlmiča alebo iný schválený spôsob zadržania. Prvé otázky sú, či zadržiavací prvok pokrýva zamýšľanú oblasť a či jeho okraje môžu prejsť cez montáž bez zachytenia.
Skontrolujte trasu vkladania, vôľu plášťa a koncový uzáver na vzorke. Od vrstvy vlny na strane jadra by sa nemalo očakávať, že vyrieši nesúvisiaci problém s manipuláciou na vonkajšej strane výplne.
Skontrolujte umiestnenie otvoru, presah zadržiavacieho prvku a koncové usporiadanie. Pridanie väčšieho množstva vlny okolo stredu jadra nie je preukázaným riešením medzery inde v montáži.
Tieto vzorce kontroly sú východiskovými bodmi, nie diagnózou. Do kontroly zahrňte stav materiálu, prevádzkovú históriu a fotografie. Ani sito, ani obal jadra by sa nemali používať na ospravedlnenie ponechania triedy vlákna, ktorá nebola schválená pre prevádzkové podmienky.
Konštrukcia môže používať vrstvu na báze vlny okolo perforovanej rúry a samostatný sieťový obal okolo akustickej výplne. V takom usporiadaní vnútorný komponent rieši expozíciu na strane jadra, zatiaľ čo vonkajší komponent podporuje zadržanie. Kovová vlna môže byť dodávaná aj s vlastnou podpornou sieťou.
Pridanie oboch je preto konštrukčným rozhodnutím, nie predvoleným vylepšením. Pred objednaním dodatočného sita skontrolujte kusovník. Opýtajte sa, či vykonáva samostatnú prácu, duplikuje existujúcu vrstvu alebo mení rozmery hotovej montáže.
Pre náhradné práce použite ako východiskový bod schválenú konštrukciu tlmiča. Pre revidovaný dizajn OEM zhodnoťte navrhovanú kombináciu v kompletnom tlmiči pred uvoľnením na opakovanú výrobu.
Pre vrstvu vlny, vyžiadajte si zliatinu, triedu vlákna alebo prierez, hmotnosť materiálu, pokrytie a hrúbku po inštalácii. Uveďte, ako sa meria hrúbka, pretože uvoľnená vrstva vlny a nainštalovaná stlačená vrstva sú odlišné podmienky.
Pre sito, vyžiadajte si zliatinu, priemer drôtu, konštrukciu, rozmery otvorov, počet vrstiev a povrchovú úpravu okrajov. Kde je to relevantné, dohodnite sa, ako sa definuje a meria otvorená plocha. Samotný priemer drôtu neopisuje otvory a samotné „dvojvrstvové“ nešpecifikuje, ako sú tieto vrstvy usporiadané.
Nenahrádzajte tkanú látku, pletenú sieťovinu a iné prepletené drôtené konštrukcie len preto, že sa zhodujú ich celkové rozmery plechu. Zaznamenajte konštrukciu alebo odkaz na schválenú vzorku v nákupnej špecifikácii.
Pre tepelný výber uveďte trvalé a špičkové teploty s miestom merania a trvaním expozície. Požiadajte o posúdenie navrhovanej zliatiny a komponentu vzhľadom na tieto podmienky namiesto priradenia jedného teplotného limitu každému výrobku z nehrdzavejúcej ocele. Náš sprievodca výplňou tlmiča z vlny z nehrdzavejúcej ocele rozoberá širšie úvahy o výbere materiálu.
Pred nastavením rozmerov okolitej výplne zohľadnite nainštalovaný obal jadra. Pre kruhové jadro s rovnomernou vrstvou:
Vonkajší priemer po zabalení = vonkajší priemer jadra + 2 × hrúbka nainštalovaného obalu.
Len ako príklad geometrie, 50 mm jadro s 2 mm inštalovanou vrstvou má nominálny obalený priemer 54 mm, nie 52 mm. Tieto čísla ilustrujú výpočet; nie sú odporúčanou špecifikáciou balenia.
Pri kontrole priestoru prideleného pre ďalšiu vrstvu použite obalený obal. Do kontroly skutočného osadenia zahrňte lokálne prekrytie, nosnú tkaninu, spojovacie prvky a akýkoľvek vonkajší držiak. Pri oválnych alebo nepravidelných zostavách pracujte s výkresom namiesto aplikácie kruhového príkladu.
Ak sa zmení dostupný objem vlákien, skontrolujte schválené množstvo výplne. Pridanie kovu pri súčasnom vtlačení pôvodnej náplne vlákien do menšieho priestoru mení priemernú inštalovanú hustotu vlákien. Nepredpokladajte, že predchádzajúca špecifikácia balenia zostáva platná bez jej overenia.
Na kontrolu pokrytia, švov, polohy hrán, spojovacích prvkov a uzáveru použite skúšobnú montáž. Skontrolujte jadro a plášť, či neobsahujú otrepy alebo iné prvky, ktoré by mohli poškodiť komponenty. Udržujte zamýšľaný priechod jadra, vstupnú a výstupnú geometriu bez prekážok.
Potom vyhodnoťte zmontovaný tlmič za dohodnutých prevádzkových podmienok. Po skúške zaznamenajte distribúciu balenia a stav komponentov a porovnajte zvuk pomocou konzistentnej metódy merania. Ak to vyžaduje kontrola návrhu, zahrňte kontroly tlakovej straty alebo protitlaku.
Retenčný komponent by sa nemal akceptovať ako „akusticky neutrálny“ len preto, že pasuje. Ani osadenie nehrdzavejúcej ocele nezaručuje konkrétne zníženie hluku alebo násobok životnosti balenia. Tieto výsledky schvaľujte na základe dôkazov zo skutočnej zostavy.
| Informácie pre RFQ | Čo definovať |
|---|---|
| Požadovaná funkcia | Ochrana strany jadra, obal balenia, podpora zostavy alebo ich kombinácia. |
| Výkres a rozmery | Vonkajší priemer jadra, perforovaná dĺžka, vnútorné rozmery plášťa, polohy vrstiev a dostupné vôle. |
| Identifikácia materiálu | Samostatné požiadavky na zliatiny pre vlnu, drôtenú tkaninu, sito a spojovacie prvky; existujúce špecifikácie alebo referenčné vzorky. |
| Konštrukcia komponentu | Hmotnosť vlny a inštalovaná hrúbka, drôt sita a geometria otvorov, prekrytie, detaily hrán a spôsob upevnenia. |
| Okolité akustické balenie | Špecifikácia vlákien, schválené množstvo výplne a priestor pridelený pre toto vlákno. |
| Servis a validácia | Informácie o teplote, pracovnom cykle, známe pozorovania zlyhania a požiadavky na akceptáciu vzorky. |
| Požiadavka na dodávku | Množstvo prototypov, opakovaný dopyt, dodávka hotového komponentu alebo plechu, identifikácia a balenie. |
BSTFLEX podporuje vývoj založený na výkresoch a vzorkách prostredníctvom svojej výrobnej služby balenia tlmičov OEM. Uveďte, či ide o náhradu kus za kus alebo o navrhovanú zmenu konštrukcie, aby mala kontrola vzorky definovaný cieľ.
Oba popisy sa môžu vzťahovať na ten istý materiál z kovových vlákien, ale ani jeden nedefinuje zliatinu, konštrukciu vlákien alebo dodávanú formu. Potvrďte, či cenová ponuka zahŕňa sypkú vlnu, rolový materiál alebo hotový obal jadra. Retenčné sito je iná drôtená štruktúra, aj keď sa dodáva s vlnou ako jedna zostava.
Nie. Obal jadra na báze vlny obsahuje vrstvu z kovových vlákien; výfuková sieťovina opisuje drôtenú štruktúru. Niektoré hotové obaly jadra kombinujú oboje. Porovnajte výkres komponentu a zoznam materiálov, nielen samotné názvy.
Nie. Tu popísané sito je držiak balenia. Ponechajte špecifikovanú akustickú výplň, pokiaľ nebol vyvinutý a validovaný iný kompletný dizajn tlmiča.
Neexistuje žiadna univerzálna kombinácia vrstiev. Obe použite len tam, kde plnia definované funkcie v schválenej zostave. Pred pridaním ďalšieho komponentu skontrolujte, či je sieťovina už zahrnutá v objímke jadra.
Žiadny názov produktu nezaručuje zvukový výsledok. Udržiavanie balenia v zamýšľanej polohe je niečo iné ako preukázanie konkrétneho zníženia hluku. Vyhodnoťte kompletný tlmič s navrhovaným materiálom a usporiadaním vrstiev.
Pre komponent z vlny a drôtenej tkaniny okolo perforovaného jadra si pozrite Objímka jadra tlmiča výfuku z oceľovej vlny BSTFLEX. Pre samostatný drôtený obal okolo výplne si pozrite Sitko výfuku z nehrdzavejúcej ocele BSTFLEX.
Pre projekt výplne tlmiča výfuku z nehrdzavejúcej oceľovej vlny na mieru pošlite prierez, priemer jadra, dĺžku pokrytia, požadované množstvo vlny a objem objednávky. Uveďte, či potrebujete materiál v kotúči, hotovú objímku alebo samostatné pridržiavacie sitko. Ďalšie možnosti vlákien a komponentov sú k dispozícii v produktovom rade Výplne tlmičov výfuku.
