Tesnenie tlmiča výfuku z nehrdzavejúcej ocele pre vysokoteplotné výfukové systémy
Tesnenie tlmiča z nehrdzavejúcej ocelepoužíva sa vo výfukových tlmičoch, kde vysoká teplota, rýchlosť výfukových plynov, vibrácie a zadržiavanie vlákien vytvárajú náročné podmienky pre konvenčné akustické tesnenie. Vlna z nehrdzavejúcej ocele môže slúžiť ako odolná vnútorná vrstva tesnenia, ochranná bariéra okolo perforovaného jadra alebo súčasť kompozitného systému tesnenia tlmiča výfuku.
Spoločnosť BSTFLEX vyrába nerezovú oceľovú vlnu a prispôsobené konštrukcie tesnení výfukov pre tlmiče motocyklov, výkonné výfuky, automobilové výfukové systémy, generátory a priemyselné akustické aplikácie. V závislosti od konštrukcie tlmiča môže byť nerezová oceľová vlna dodávaná ako samostatný materiál alebo v kombinácii so sklenenými vláknami a inými vysokoteplotnými tesniacimi materiálmi.
Pre širší výber materiálov na tesnenie výfuku navštívteSortiment balenia tlmiča výfuku BSTFLEX.
Čo je to tesnenie z nehrdzavejúcej ocele s vlnou?
Tesnenie tlmiča výfuku z nehrdzavejúcej oceľovej vlny pozostáva z jemných kovových vlákien nehrdzavejúcej ocele, ktoré sú sformované do voľnej, pružnej a tepelne odolnej štruktúry. Na rozdiel od bežných minerálnych alebo sklenených vlákien je nehrdzavejúca oceľová vlna kovová a dokáže tolerovať náročné tepelné a mechanické podmienky vo vnútri tlmiča výfuku.

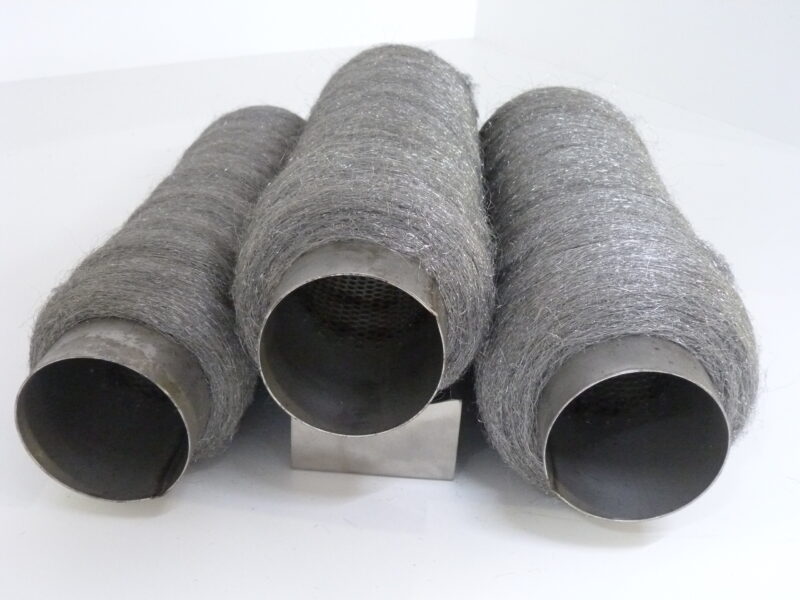

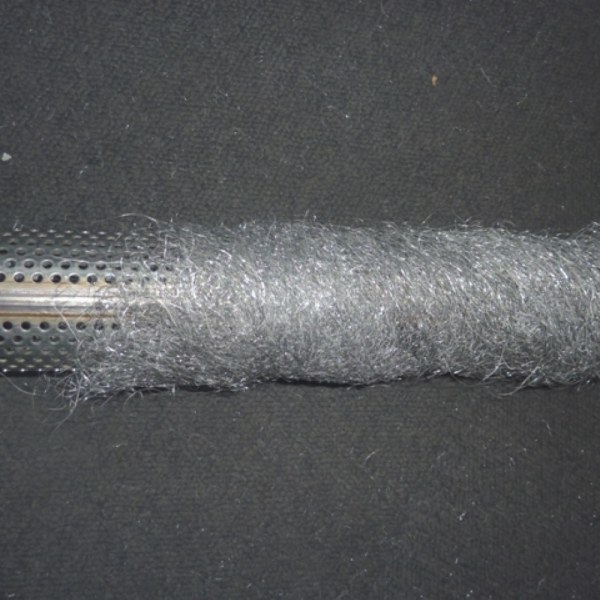

V mnohých absorpčných tlmičoch výfuku je okolo alebo v blízkosti perforovaného jadra výfuku umiestnená vlna z nehrdzavejúcej ocele. Jej primárnou úlohou nie je len vyplnenie dutiny tlmiča. Materiál môže pomôcť chrániť ďalšie akustické tesniace vrstvy pred priamym vystavením výfukovým plynom a poskytnúť odolnejšiu štruktúru v oblastiach vystavených turbulenciám a vibráciám plynu.
V závislosti od konštrukcie výfuku sa môže použiť nerezová oceľová vlna:
- priamo okolo perforovaného jadra;
- ako vnútorná ochranná vrstva;
- medzi perforovanou trubicou a sklolaminátovou výplňou;
- ako samostatný vysokoteplotný baliaci materiál;
- ako súčasť viacvrstvového akustického izolačného systému.
Prečo sa vo vnútri tlmičov výfuku používa vlna z nehrdzavejúcej ocele
Prostredie bezprostredne obklopujúce perforované jadro výfuku môže byť výrazne agresívnejšie ako vonkajšia časť tlmiča. Výfukové impulzy prechádzajú perforáciami vysokou rýchlosťou, zatiaľ čo tesnenie je vystavené vibráciám, tepelným cyklom a mechanickému pohybu.
Nerezová oceľová vlna je v tejto oblasti obzvlášť užitočná, pretože jej kovová vláknitá štruktúra poskytuje kombináciu tepelnej odolnosti a mechanickej odolnosti.
| Požiadavka na výkon | Prečo pomáha nerezová oceľová vlna |
|---|---|
| Vystavenie vysokým teplotám | Kovové vlákna z nehrdzavejúcej ocele si zachovávajú svoju štruktúru aj pri teplotách nevhodných pre mnohé konvenčné organické materiály. |
| Prúdenie plynu v blízkosti perforovaného jadra | Štruktúra kovových vlákien poskytuje lepšiu odolnosť voči priamej erózii plynom ako mnohé krehké baliace materiály. |
| Vibrácie | Flexibilné kovové vlákna dokážu prispôsobiť sa pohybu vo vnútri tlmiča. |
| Tepelné cyklovanie | Vlna z nehrdzavejúcej ocele je vhodná na opakované zahrievanie a chladenie, ak je zvolený správny druh. |
| Uchovávanie balenia | Odolná štruktúra vlny dokáže udržať ochrannú vrstvu okolo jadra. |
| Kompozitné baliace systémy | Môže sa kombinovať so sklolaminátom alebo inými akustickými materiálmi a vytvoriť tak viacvrstvovú konštrukciu. |

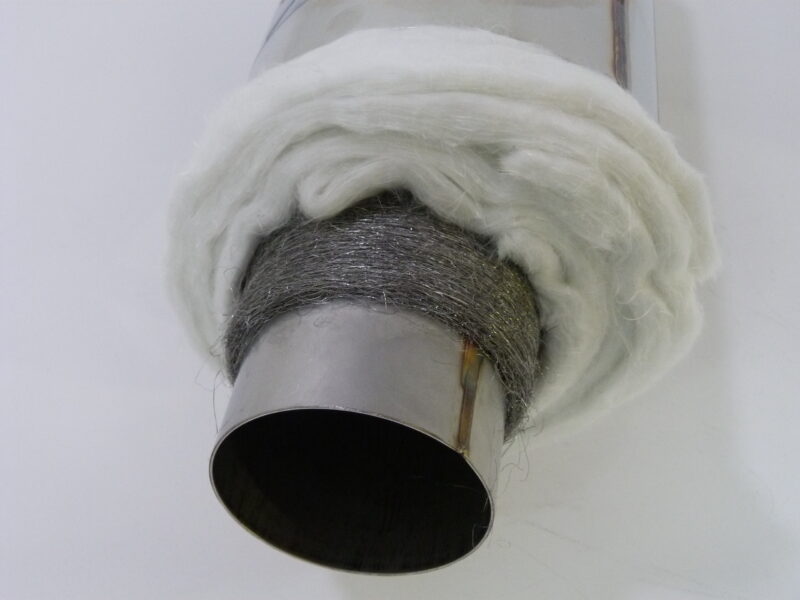

Nerezová oceľová vlna ako ochranná vrstva pre sklolaminát
Jednou z najužitočnejších aplikácií tesnenia tlmiča z nehrdzavejúcej ocele je ochrana akustickej vrstvy zo sklenených vlákien pred priamym vystavením výfukovým plynom.
Typický absorpčný tlmič môže byť skonštruovaný s nasledujúcim usporiadaním:
Perforované výfukové jadro → nerezová oceľová vlna → akustické tesnenie zo sklenených vlákien → vonkajší plášť tlmiča výfuku
V tejto konfigurácii nie je vlna z nehrdzavejúcej ocele určená na nahradenie celého akustického tesniaceho systému. Namiesto toho slúži ako odolná vnútorná vrstva medzi oblasťou agresívneho prúdenia plynu a primárnym tesnením zo sklenených vlákien.
Vrstva zo sklenených vlákien zabezpečuje hlavnú vláknitú akustickú absorpciu, zatiaľ čo vrstva z nehrdzavejúcej ocele môže zlepšiť odolnosť voči erózii a pomôcť udržať tesnenie okolo perforovaného jadra.
Toto platí najmä pre vysokovýkonné výfuky, kde rýchlosť výfukových plynov, teplota a vibrácie môžu urýchliť opotrebovanie tesnenia.
Tesnenie tlmiča výfuku z nehrdzavejúcej ocele vs. zo sklenených vlákien
Nerezová oceľová vlna a sklolaminát by sa nemali vždy považovať za konkurenčné materiály. Vďaka svojim vlastnostiam sú užitočné pre rôzne pozície v tlmiči výfuku.
| Nehnuteľnosť | Vlna z nehrdzavejúcej ocele | Balenie zo sklenených vlákien |
|---|---|---|
| Typ materiálu | Kovové vlákno z nehrdzavejúcej ocele | Sklenené vlákno |
| Mechanická odolnosť | Veľmi vysoká | Vysoká, v závislosti od konštrukcie |
| Odolnosť voči erózii plynom | Vynikajúce pre náročné aplikácie vo vnútornej vrstve | Silne závisí od štruktúry a retencie vlákien |
| Akustická absorpcia | Užitočné ako súčasť akustického tesniaceho systému | Vynikajúce pre mnoho konštrukcií absorpčných tlmičov |
| Tepelný odpor | Veľmi vysoká pri výbere vhodnej triedy nehrdzavejúcej ocele | Vysoká |
| Typická poloha | V blízkosti perforovaného jadra alebo ako ochranná vrstva | Hlavná akustická výplňová vrstva |
| Typická aplikácia | Zóny s vysokou teplotou a vysokou rýchlosťou výfukových plynov | Akustické tesnenie tlmičov výfuku pre motocykle, automobily a výkonné vozidlá |
Podrobné porovnanie materiálov nájdete naTesnenie tlmiča výfuku zo sklenených vlákien vs. z nehrdzavejúcej ocele.
Nerezová oceľová vlna pre vysokoteplotné výfukové systémy
Teplota výfukových plynov je jedným z prvých parametrov, ktoré treba zvážiť pri výbere tesnenia tlmiča z nehrdzavejúcej ocele. Teplota by sa však nemala posudzovať izolovane.
Samotné servisné prostredie zahŕňa aj:
- rýchlosť výfukových plynov;
- pulzácia plynu;
- frekvencia vibrácií;
- tepelné cyklovanie;
- palivo a vedľajšie produkty spaľovania;
- geometria tlmiča;
- kompresia balenia;
- kontakt s perforovaným jadrom.
Materiál, ktorý dobre funguje v laboratórnom teplotnom teste, nemusí mať rovnakú životnosť, ak je vystavený nepretržitému prúdeniu plynu a mechanickým vibráciám.
Z tohto dôvodu by sa mala trieda nehrdzavejúcej ocele, priemer vlákien, hustota balenia a montážna poloha vyberať podľa celého výfukového systému, a nie len podľa teploty.
Výber triedy nehrdzavejúcej ocele
Nie každý výrobok z nehrdzavejúcej ocele je zameniteľný.
Medzi bežné triedy nehrdzavejúcej ocele používané na aplikácie s kovovými vláknami pri vysokých teplotách patria triedy zo série 300 a 400, v závislosti od požadovanej kombinácie odolnosti proti korózii, odolnosti proti oxidácii, teplotnej odolnosti a nákladov.
| Faktor výberu | Prečo na tom záleží |
|---|---|
| Prevádzková teplota | Určuje požadovanú tepelnú odolnosť nehrdzavejúcej ocele. |
| Maximálna teplota | Krátkodobé teplotné špičky môžu ovplyvniť výber materiálu, aj keď je priemerná teplota nižšia. |
| Chémia výfukových plynov | Spaľovacie plyny a kondenzáty môžu ovplyvniť korózne a oxidačné správanie. |
| Rýchlosť plynu | Vyššia rýchlosť zvyšuje mechanické namáhanie tesnenia. |
| Požadovaná životnosť | Systémy OEM s dlhou životnosťou môžu vyžadovať odolnejšiu triedu alebo kompozitnú konštrukciu. |
| Cieľové náklady | Trieda nehrdzavejúcej ocele by mala byť prispôsobená skutočnému prevádzkovému prostrediu, a nie zbytočne prehnane špecifikovaná. |
V prípade projektov OEM dokáže spoločnosť BSTFLEX vyhodnotiť prevádzkové prostredie a odporučiť vhodnú konštrukciu z nehrdzavejúcej oceľovej vlny, namiesto použitia jednej materiálovej špecifikácie pre každú aplikáciu výfuku.
Priemer vlákien a hustota balenia
Výkonnosť nerezovej oceľovej vlny ovplyvňuje viac než len druh nehrdzavejúcej ocele.
Priemer vláknaovplyvňuje flexibilitu, povrchovú plochu, správanie sa pri balení a mechanické vlastnosti.
Hustota baleniaovplyvňuje, koľko materiálu zaberá definovaný objem tlmiča a ako tesnenie interaguje s perforovaným jadrom a okolitou akustickou vrstvou.
Nadmerné stlačenie môže zmeniť štruktúru vlny a zmenšiť dostupný dutý priestor. Nedostatočné stlačenie môže umožniť materiálu pohyb v dôsledku vibrácií a pulzácií plynu.
Z tohto dôvodu by špecifikácia výrobcu originálneho zariadenia (OEM) mala ideálne definovať materiál spolu s jeho konečnou hmotnosťou, rozmermi a montážnou polohou.
Drôtená vlna z nehrdzavejúcej ocele na tesnenie tlmiča výfuku
Drôtená vlna z nehrdzavejúcej oceleje ďalší termín bežne používaný pri opise jemných nehrdzavejúcich kovových vlákien určených na balenie.
Terminológia používaná výrobcami výfukových systémov môže zahŕňať:
- vlna z nehrdzavejúcej ocele;
- drôtená vlna z nehrdzavejúcej ocele;
- vlna z nehrdzavejúcej ocele na tlmenie výfuku;
- výfuková vlna z nehrdzavejúcej ocele;
- baliaca vlna z nehrdzavejúcej ocele;
- oceľová vlna na tesnenie tlmiča výfuku.
Pri výbere materiálu by sa kupujúci mali vyhýbať výberu produktu výlučne na základe slova „vlna“. Skutočná trieda nehrdzavejúcej ocele, rozmery vlákna, hmotnosť balenia a zamýšľané použitie sú dôležitejšie ako terminológia používaná dodávateľom.
Aplikácie pre tesnenie tlmiča výfuku z nehrdzavejúcej ocele
Tlmiče výfuku motocyklov
Motocyklové tlmiče výfuku kombinujú vysokú teplotu výfukových plynov s vibráciami a obmedzeným vnútorným priestorom. V blízkosti perforovaného jadra sa môže použiť nerezová oceľová vlna na zlepšenie odolnosti tesnenia, najmä vo výkonných a náhradných výfukových systémoch.
Dvojtaktné výfukové systémy
Dvojtaktné výfukové systémy môžu vystaviť tesniace materiály značným tepelným a plynovým podmienkam. Vlna z nehrdzavejúcej ocele môže byť zabudovaná do ochrannej vnútornej vrstvy tam, kde konštrukcia tlmiča vyžaduje dodatočnú odolnosť voči erózii tesnenia.
Výkonné výfuky pre 4-taktné motory
Vysokovýkonné štvortaktné výfukové systémy môžu pracovať za trvalo vysokého zaťaženia. Vnútorná vrstva tesnenia z nehrdzavejúcej ocele v kombinácii so sklenenými vláknami môže poskytnúť praktický prístup k ochrane primárneho akustického materiálu.
Výfuky pre štvorkolky a UTV
Terénne výfukové systémy sú vystavené neustálym vibráciám, nárazom a tepelným cyklom. Vlna z nehrdzavejúcej ocele je užitočná tam, kde je dôležité udržanie tesnenia a mechanická odolnosť.
Automobilové výfukové systémy
Automobilové tlmiče môžu vo vybraných absorpčných konštrukciách používať vlnu z nehrdzavejúcej ocele, najmä tam, kde systém tesnenia potrebuje dodatočnú ochranu pred prúdením horúcich plynov.
Tlmiče generátorov a priemyselných tlmičov
Tlmiče výfuku generátorov a priemyselných výfukových systémov môžu vyžadovať dlhé prevádzkové doby a stabilný akustický výkon. Výber materiálu by mal byť založený na špecifickej teplote plynu, pracovnom cykle a konštrukcii tlmiča.
Kedy by sa mala kombinovať nerezová oceľová vlna so sklolaminátom?
Kompozitná konštrukcia sa oplatí zvážiť, keď výfukový systém vyžaduje akustickú absorpciu a zvýšenú odolnosť voči vnútornej erózii plynmi.
Napríklad:
| Vrstva | Primárna funkcia |
|---|---|
| Perforované jadro | Riadi tok výfukových plynov a umožňuje vstup akustickej energie do oblasti tesnenia. |
| Vlna z nehrdzavejúcej ocele | Poskytuje odolnú vnútornú bariéru a pomáha chrániť akustické tesnenie. |
| Balenie zo sklenených vlákien | Poskytuje primárnu vláknitú akustickú absorpciu. |
| Vonkajší plášť | Obsahuje kompletnú zostavu tlmiča. |
Presná hrúbka vrstvy, hmotnosť materiálu a kompresia by sa mali určiť na základe geometrie tlmiča výfuku a prevádzkových podmienok.
Pre aplikácie vyžadujúce konštrukciu z uzavretých sklolaminátov ponúka BSTFLEX ajBaliaca ponožka zo sklenených vlákien s tkaným sieťovaným vreckom zo sklenených vlákien.
Znaky, že tesnenie tlmiča výfuku zlyháva
Zmeny vo výfukovom zvuku môžu naznačovať zhoršenie stavu alebo posunutie vnútorného tesnenia.
Medzi typické príznaky patria:
- výfuk sa stáva citeľne hlasnejším;
- zvuk sa zmení oproti pôvodnému tónu;
- na výfukovom otvore je viditeľný baliaci materiál;
- tlmič výfuku hrkoce alebo vydáva nezvyčajný vnútorný hluk;
- tlmič vykazuje známky nadmerného prenosu tepla;
- Náhradné tesnenie má výrazne kratšiu životnosť, ako sa očakávalo.
Tieto príznaky neznamenajú automaticky zlyhanie nerezovej oceľovej vlny. Môžu byť spôsobené nedostatočnou hmotnosťou balenia, nadmernou rýchlosťou plynu, slabým uchytením, nevhodnou konštrukciou vlákien alebo nesprávnou inštaláciou.
Ako vybrať tesnenie z nehrdzavejúcej ocele
Pre výmenu je pôvodná konštrukcia tlmiča najlepším východiskovým bodom. Pre vývoj OEM by mal byť výber založený na celkovom prevádzkovom prostredí.
- Identifikujte aplikáciu výfuku.Špecifikujte použitie pre motocykel, štvorkolku, automobil, generátor, priemysel alebo inú aplikáciu.
- Zmerajte perforované jadro.Priemer a dĺžka jadra určujú dostupnú geometriu balenia.
- Zmerajte vonkajší plášť.Radiálny priestor medzi jadrom a plášťom určuje dostupný objem balenia.
- Určte prevádzkovú teplotu.Ak sú k dispozícii, uveďte nepretržité aj maximálne teploty.
- Vyhodnoťte rýchlosť plynu a vibrácie.Tieto faktory ovplyvňujú zadržiavanie a eróziu upchávky.
- Vyberte druh nehrdzavejúcej ocele.Priraďte zliatinu k skutočnému tepelnému a chemickému prostrediu.
- Definujte štruktúru vlákien.Priemer, hmotnosť a hustota vlákna by sa mali špecifikovať tam, kde sa vyžaduje opakovateľný výkon výrobcu originálneho zariadenia (OEM).
- Vyberte si spôsob uchovávania.V závislosti od dizajnu môže byť vhodná voľná vlna, zabalený materiál, sieťovaná konštrukcia alebo kompozitná konštrukcia.
Vlastné tesnenie tlmiča z nehrdzavejúcej ocele od BSTFLEX
Spoločnosť BSTFLEX dodáva riešenia z nerezovej oceľovej vlny pre zákazníkov, ktorí vyžadujú viac ako štandardnú voľnú oceľovú vlnu. Materiál a konštrukcie balenia je možné vyvinúť podľa požiadaviek aplikácie, výkresov alebo fyzických vzoriek.
Prispôsobenie môže zahŕňať:
- nehrdzavejúca oceľ;
- priemer vlákna;
- hmotnosť balenia;
- hustota balenia;
- rozmery kotúča alebo plechu;
- predtvarované baliace sekcie;
- kombinácie nehrdzavejúcej oceľovej vlny a sklolaminátu;
- tesnenie s opornou sieťovinou;
- zostavy tesnení tlmičov výfuku na mieru;
- OEM balenie;
- hromadná dodávka;
- vývoj založený na vzorkách.
Pre výrobcov, ktorí vyvíjajú nový tlmič, poskytnutie priemeru jadra, priemeru plášťa, dĺžky tesnenia, cieľovej hmotnosti, teploty výfukových plynov a odhadovaného objemu výroby pomôže stanoviť presnejšiu špecifikáciu tesnenia.
Balenie tlmiča výfuku z nehrdzavejúcej ocele pre výrobu OEM
Výrobcovia výfukových systémov OEM vo všeobecnosti potrebujú konzistentné vlastnosti tesnenia, a nie generické vrece z oceľovej vlny.
Konzistentnosť výroby sa dá zlepšiť kontrolou:
- druh materiálu;
- rozmery vlákien;
- hmotnosť materiálu na tlmič;
- rozmery hotového balenia;
- hustota balenia;
- montážna poloha;
- retenčná štruktúra;
- balenie a identifikácia.
Pri veľkoobjemovej výrobe môže vopred odmeraná alebo predtvarovaná tesniaca súčiastka znížiť rozdiely medzi jednotlivými tlmičmi a zjednodušiť montáž.
Vyžiadajte si špecifikáciu tesnenia tlmiča výfuku z nehrdzavejúcej ocele
BSTFLEX spolupracuje s výrobcami výfukov, distribútormi, značkami motocyklových výfukov a priemyselnými zákazníkmi, ktorí hľadajú prispôsobené tesniace materiály na tlmiče výfuku.
Na vyhodnotenie požiadavky na tesnenie tlmiča výfuku z nehrdzavejúcej oceľovej vlny poskytnite čo najviac z nasledujúcich informácií:
- typ výfukového systému;
- priemer perforovaného jadra;
- priemer plášťa tlmiča výfuku;
- dĺžka balenia;
- požadovaná hmotnosť balenia;
- nepretržitá a maximálna teplota výfukových plynov;
- Dvojtaktný alebo štvortaktný typ motora;
- použitie benzínu alebo nafty;
- výkres alebo existujúca vzorka balenia;
- množstvo prototypu;
- odhadované množstvo produkcie.
Spoločnosť BSTFLEX potom dokáže vyhodnotiť, či je pre danú aplikáciu vhodnejšia samotná oceľová vlna, výplň zo sklenených vlákien alebo viacvrstvová konštrukcia z nehrdzavejúcej oceľovej vlny a sklenených vlákien.
Často kladené otázky
Na čo sa používa nerezová oceľová vlna v tlmiči výfuku?
Nerezová oceľová vlna sa môže použiť ako vysokoteplotná tesniaca vrstva okolo perforovaného výfukového jadra. Môže tiež chrániť sklolaminát alebo iné akustické tesniace materiály pred priamym prúdením výfukových plynov a mechanickou eróziou.
Je nerezová oceľová vlna vhodná na tesnenie tlmiča?
Áno. Vlna z nehrdzavejúcej ocele je obzvlášť užitočná v tlmičoch výfuku vystavených vysokej teplote, vibráciám a agresívnemu prúdeniu plynu. Vhodná trieda nehrdzavejúcej ocele a konštrukcia tesnenia sa musia zvoliť podľa aplikácie.
Je nerezová oceľová vlna lepšia ako sklolaminát na tesnenie tlmiča?
Ani jeden z materiálov nie je univerzálne lepší. Sklolaminát sa široko používa ako akustický tesniaci materiál, zatiaľ čo vlna z nehrdzavejúcej ocele ponúka väčšiu kovovú odolnosť a môže poskytnúť ochranu v blízkosti perforovaného jadra. Mnohé konštrukcie výfukov profitujú z kombinácie týchto dvoch materiálov.
Môže sa použiť nerezová oceľová vlna s tesnením tlmiča zo sklenených vlákien?
Áno. Vnútornú vrstvu z nehrdzavejúcej oceľovej vlny je možné kombinovať s akustickým tesnením zo sklenených vlákien, čím sa vytvorí viacvrstvová konštrukcia tlmiča výfuku.
Aká trieda nehrdzavejúcej ocele by sa mala použiť na tesnenie tlmiča výfuku?
Vhodná trieda závisí od prevádzkovej teploty, chemického zloženia výfukových plynov, rýchlosti plynu, koróznych podmienok a očakávanej životnosti. Aplikácie výrobcov originálnych dielov (OEM) by sa mali posudzovať individuálne, a nie len podľa názvu.
Môže BSTFLEX prispôsobiť tesnenie tlmiča výfuku z nehrdzavejúcej ocele?
Áno. Spoločnosť BSTFLEX dokáže vyvinúť tesnenie z nehrdzavejúcej ocele podľa druhu materiálu, konštrukcie vlákien, rozmerov, hmotnosti, hustoty, formy balenia a požiadaviek aplikácie. Výkresy a fyzické vzorky je možné použiť na vývoj na mieru.
Záver
Tesnenie tlmiča z nehrdzavejúcej oceleje praktické riešenie pre výfukové systémy, kde konvenčné tesnenie vyžaduje dodatočnú ochranu pred teplotou, rýchlosťou plynu, vibráciami a mechanickou eróziou.
Jeho najväčšia výhoda sa často dosahuje ako súčasť kompletného tesniaceho systému, a nie ako izolovaný materiál. Vlna z nehrdzavejúcej ocele môže poskytnúť odolnú vnútornú vrstvu okolo perforovaného jadra, zatiaľ čo sklolaminát alebo iný akustický materiál zabezpečuje primárnu funkciu pohlcovania zvuku.
Pre výfukové systémy motocyklov, štvorkoliek, automobilov, výkonných vozidiel, generátorov a priemyselných výrobcov je pre dosiahnutie konzistentnej životnosti nevyhnutná správna kombinácia triedy nehrdzavejúcej ocele, konštrukcie vlákien, hustoty balenia a spôsobu uchytenia.
