Pletené drôtené pletivo pre výfukové mechy a flexibilné výfukové potrubia

Pletené drôtené pletivo sa široko používa vo výfukových mechoch, flexibilných výfukových potrubiach, oddeľovačoch výfuku a iných flexibilných zostavách výfukových spojení, kde komponent musí tolerovať vibrácie, tepelnú rozťažnosť, opakovaný pohyb a mechanický kontakt.

Na rozdiel od tkanej drôtenej siete alebo konvenčnej pletenej nerezovej oceľovej bužírky je pletená drôtená sieť tvorená z nepretržitých slučiek z nerezového drôtu. Táto slučková štruktúra umožňuje sieti stláčať, naťahovať sa, prispôsobovať sa zakriveným povrchom a pohybovať sa spolu s výfukovým komponentom bez toho, aby sa stala pevnou prekážkou.

Pre automobilové a priemyselné výfukové aplikácie môže byť sieťovina inštalovaná okolo mechu, umiestnená pod vonkajším opletením, integrovaná do oddeľovacej štruktúry alebo vyrobená ako samostatná rúrková objímka podľa návrhu výfukového systému zákazníka.

BSTFLEX vyrábarukávy z pleteného drôteného pletiva z nehrdzavejúcej ocelepre výfukové mechy, flexibilné výfukové potrubia a oddeľovače výfukových plynov automobilov. Priemer drôtu, priemer objímky, trieda nehrdzavejúcej ocele, hustota ôk, množstvo prameňov drôtu a konečná dĺžka sa dajú prispôsobiť pre projekty OEM.

Kde sa v zostave výfukového flexu používa pletené drôtené pletivo?

Neexistuje jediná univerzálna konštrukcia ohybného výfukového potrubia. Rôzne platformy vozidiel, rozloženia motorov a výrobcovia výfukových systémov používajú rôzne kombinácie vlnovcov, opletenia, vložiek a pletenej sieťoviny.

Typická zostava ohybného výfuku môže obsahovať niekoľko kovových vrstiev:

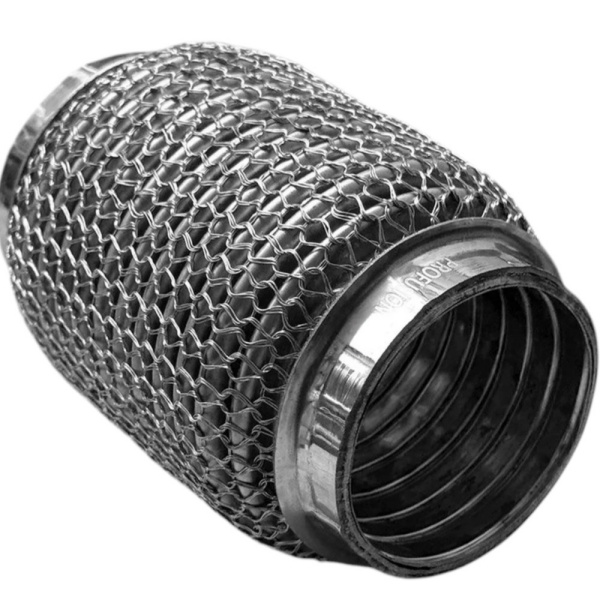

V inej konštrukcii môže byť pletená sieťovaná objímka namontovaná priamo okolo mechu bez dodatočného vonkajšieho opletenia.

Správna poloha sieťoviny závisí od mechanickej funkcie požadovanej od celého výfukového spoja. Preto by sa pletená sieťovina pre výfukové mechy mala zvyčajne vyberať spolu s celkovou konštrukciou ohybnej rúry, a nie ako izolovaný komponent.

Prečo výfukové mechy potrebujú flexibilnú kovovú sieťovú vrstvu

Výfukové vlnovce sú navrhnuté tak, aby absorbovali pohyb medzi motorom a výfukovým systémom zapojeným do výfukového systému. Počas prevádzky vozidla môžu byť vlnovce vystavené niekoľkým rôznym formám posunu súčasne.

• Vibrácie motora
• Pulzácia výfuku
• Vibrácie spôsobené vozovkou
• Tepelná rozťažnosť
• Axiálna kompresia a extenzia
• Bočný pohyb
• Uhlové vychýlenie
• Opakované tepelné cyklovanie štart-stop

Pevný kovový kryt by tomuto pohybu prekážal. Pletená sieťovina z nehrdzavejúcej ocele je vhodná, pretože slučková štruktúra sa môže deformovať spolu s vlnovcom.

To umožňuje, aby sieťovina zostala v kontakte so zostavou a zároveň umožnila kontrolovaný pohyb.

Ako pletené drôtené pletivo pomáha zvládať vibrácie

Jednou z dôležitých charakteristík pletenej siete je veľký počet kontaktných bodov medzi drôtmi, ktoré vytvárajú pletené slučky.

Keď výfuková zostava vibruje, jednotlivé slučky sa môžu mierne pohybovať vzhľadom na susedné slučky. To vytvára trenie medzi povrchmi drôtov z nehrdzavejúcej ocele a môže pomôcť rozptýliť časť mechanickej energie generovanej vibráciami.

Množstvo tlmenia závisí od niekoľkých faktorov, vrátane:

• Priemer drôtu
• Počet drôtov upletených dohromady
• Hustota siete
• Kompresia sieťoviny
• Priemer objímky
• Nerezová oceľ
• Montážna poloha
• Interakcia s mechom a vonkajším opletením

Z tohto dôvodu sa dva pletené sieťované rukávy s rovnakým vonkajším priemerom môžu správať veľmi odlišne, ak je ich veľkosť drôtu alebo hustota pletenia rôzna.

Povrchová ochrana pre výfukové mechy

Tenké vlnovce z nehrdzavejúcej ocele sú navrhnuté pre flexibilitu, ale opakované trenie o okolité kovové komponenty môže prispieť k opotrebovaniu.

Pletená vrstva drôteného pletiva môže pôsobiť ako flexibilné mechanické rozhranie okolo mechu. Pletivo pomáha oddeliť povrch mechu od susedných vrstiev a rozdeľuje kontakt na väčšiu plochu.

Táto funkcia môže byť obzvlášť užitočná tam, kde je vlnovec kombinovaný s vonkajším opletením z nehrdzavejúcej ocele alebo inou kovovou zadržiavacou konštrukciou.

Pletené drôtené pletivo a mechový pohyb

Výkon flexibilného výfukového spoja závisí od toho, či sa mech môže pohybovať v rámci svojho zamýšľaného konštrukčného rozsahu.

Správne špecifikovaný pletený sieťovaný rukáv môže pojať:

• Axiálna kompresia
• Axiálne predĺženie
• Radiálny pohyb
• Obmedzený uhlový posun
• Opakované vibračné cykly

Sieť by sa však nemala vyberať iba podľa priemeru objímky.

Príliš hustá alebo nadmerne tesná pletená štruktúra môže obmedzovať pohyb, zatiaľ čo príliš voľná sieťovina nemusí zabezpečiť zamýšľanú mechanickú interakciu s výfukovým komponentom.

Správny návrh vyžaduje rovnováhu medzi flexibilitou, kovovou hmotnosťou, hustotou siete a rozmerovým prispôsobením.

Pletené drôtené pletivo vs. opletenie z nehrdzavejúcej ocele

Pletené drôtené pletivo a opletenie z nehrdzavejúcej ocele sa často zamieňajú, pretože obe sa môžu objaviť na vonkajšej strane flexibilného výfukového potrubia.

Vyrábajú sa rôznymi výrobnými procesmi a zvyčajne majú odlišné mechanické vlastnosti.

V mnohých konštrukciách ohybných výfukových potrubí nie sú pletená sieťovina a opletenie z nehrdzavejúcej ocele konkurenčnými produktmi. Môžu sa používať spoločne, pretože každá štruktúra prispieva rôznymi mechanickými vlastnosťami.

Trojvláknová pletená sieťovina pre výfukové aplikácie

Spoločnosť BSTFLEX dokáže vyrábať pletené pletivo s použitím viacerých drôtov z nehrdzavejúcej ocele, ktoré sa do procesu pletenia privádzajú súčasne.

Jednou z dôležitých konštrukcií jetrojité pletené pletivo, kde sú tri drôty z nehrdzavejúcej ocele podávané paralelne a spletené do rovnakej slučkovej štruktúry.

V porovnaní s podobnou pletenou konštrukciou z jedného drôtu obsahuje trojitá sieťovina v každej pletenej slučke viac kovového materiálu.

Toto môže byť užitočné tam, kde výrobca výfukových komponentov vyžaduje robustnejšiu sieťovú štruktúru, väčšiu kovovú hmotnosť alebo odlišné kompresné charakteristiky.

Počet prameňov drôtu by sa mal stále voliť podľa požiadaviek na montáž. Viac prameňov neznamená automaticky lepší výkon v každom výfukovom systéme.

BSTFLEX sa dá prispôsobiťtrojitá pletená sieťovina pre výfukové mechypodľa výkresov zákazníka alebo existujúcich vzoriek.

Ako priemer drôtu mení správanie siete

Priemer drôtu je jednou z najdôležitejších premenných v konštrukcii pletenej siete pre výfuk.

Hrubší drôt z nehrdzavejúcej ocele vo všeobecnosti vytvára tuhšiu a ťažšiu kovovú štruktúru, zatiaľ čo jemnejší drôt môže vytvoriť ľahšiu a poddajnejšiu sieťovinu.

Priemer drôtu ovplyvňuje:

• Tuhosť siete
• Hmotnosť ôk
• Flexibilita slučky
• Odolnosť voči kompresii
• Povrchová kontaktná plocha
• Odolnosť proti oderu
• Hrúbka hotového rukáva

Priemer drôtu by sa preto mal brať do úvahy spolu s hustotou pletenia a počtom prameňov.

Hrubý drôt s otvoreným úpletom sa môže správať odlišne od jemnejšieho drôtu použitého v hustej viacpramennej konštrukcii.

Prečo je dôležitá hustota siete

Hustota ôk opisuje, koľko drôtu je zabudovaných do danej plochy alebo dĺžky pletenej siete.

Hustejšia sieť zvyčajne obsahuje viac kontaktných bodov medzi drôtmi a viac kovovej hmoty. To môže zmeniť jej tlmiace vlastnosti, tuhosť a správanie pri kompresii.

Otvorenejšia pletená konštrukcia zvyčajne ponúka väčšiu flexibilitu a nižšiu hmotnosť.

Správna hustota závisí od zamýšľanej polohy vo vnútri zostavy ohybného výfuku.

Napríklad sieťovina použitá priamo okolo mechu môže vyžadovať inú konštrukciu ako sieťovina umiestnená medzi mechom a vonkajším drôteným opletením.

Výber správneho priemeru objímky

Priemer objímky musí byť starostlivo zladený s vonkajším priemerom výfukového mechu alebo flexibilnej rúry.

Ak je pletená sieťovina príliš malá, jej inštalácia môže byť náročná alebo môže na vlnovec vyvíjať nadmerný tlak.

Ak je objímka príliš veľká, môže byť príliš voľná a nemusí so zostavou interagovať podľa plánu.

Pre vývoj OEM spoločnosť BSTFLEX odporúča poskytnúť:

• Vonkajší priemer vlnovca
• Požadovaný vnútorný priemer ôk
• Dĺžka hotového rukáva
• Požadovaná kompresia alebo podmienka prispôsobenia
• Výkres kompletného flexibilného spoja výfuku, ak je k dispozícii

Výber materiálu z nehrdzavejúcej ocele

Na výrobu pletenej siete pre výfukové systémy sa bežne volí nehrdzavejúca oceľ, pretože kombinuje odolnosť voči korózii, odolnosť voči vysokým teplotám a mechanickú trvanlivosť.

Typické možnosti materiálov môžu zahŕňať nehrdzavejúcu oceľ 304 a 316, zatiaľ čo iné triedy je možné vyhodnotiť pre špecifické požiadavky výrobcu originálneho zariadenia (OEM).

Pri výbere materiálu by sa malo zohľadniť:

• Prevádzková teplota
• Oxidačné prostredie
• Expozícia posypovej soli
• Kondenzácia
• Umiestnenie výfukového systému
• Požadovaná životnosť
• Špecifikácia materiálu zákazníka

V prípade náročných výfukových systémov by sa mal materiál potvrdiť podľa technickej špecifikácie zákazníka, a nie vyberať len na základe všeobecnej odolnosti voči korózii.

Pletená sieťovina pre oddeľovače výfukových plynov automobilov

Oddeľovače výfukových plynov sú navrhnuté tak, aby znížili prenos pohybu motora do výfukového systému za ním.

Typická oddeľovacia zostava môže vyžadovať, aby sa prispôsobila vibráciám, uhlovému pohybu, axiálnemu posunutiu a tepelnému rastu a zároveň zachovala požadovanú dráhu výfuku.

Do tejto zostavy je možné zakomponovať pletenú sieťovinu, pretože jej slučková štruktúra umožňuje kontrolovaný pohyb a vytvára mnoho trecích kontaktných bodov medzi drôtmi.

V tejto aplikácii závisí výkon siete silne od kompletného návrhu oddeľovača. Rovnaká špecifikácia pletenej siete by sa nemala automaticky používať pre každú platformu vozidla alebo systém motora.

Pletená sieťovina pre flexibilné výfukové potrubia

Flexibilné výfukové potrubie sa používa tam, kde pevné potrubie nedokáže spoľahlivo prispôsobiť sa pohybu motora a tepelnej rozťažnosti.

V závislosti od konštrukcie môže flexibilné výfukové potrubie kombinovať:

• Vlnité vlnovce
• Vnútorná vložka z prepleteného materiálu
• Vonkajší drôtený opletenie
• Pletené drôtené pletivo
• Koncové objímky alebo zvarové spoje

Pletená sieťovina sa dá skonštruovať tak, aby sa prispôsobila priemeru mechu a fungovala s okolitými vrstvami bez toho, aby bránila ohybnej rúre vykonávať zamýšľaný pohyb.

Jednodrôtová alebo viacdrôtová pletená konštrukcia?

Správna voľba závisí od cieľovej súčasti výfukového systému.

Dôležité je, že počet prameňov je iba jednou premennou. Správna špecifikácia zahŕňa aj priemer drôtu, priemer objímky, hustotu ôk, konečnú dĺžku a druh materiálu.

Ako špecifikovať pletené drôtené pletivo pre výfukový mech

Pri novom projekte výfukového mecha alebo ohybného potrubia vám nasledujúce informácie pomôžu určiť vhodnú konštrukciu pletenej sieťoviny.

Výkres zákazníka alebo existujúca vzorka sieťoviny je obzvlášť užitočná pri výmene existujúcej sieťoviny výfukového systému.

Vývoj na základe vzoriek pre výrobcov výfukových systémov

V mnohých projektoch výmeny OEM nemá zákazník kompletnú špecifikáciu pletenej sieťoviny.

Namiesto toho môže byť dostupná referencia:

• Existujúci sieťový rukáv
• Kompletný výfukový mech
• Časť flexibilného výfukového potrubia
• Výkres bez parametrov pletenia

Spoločnosť BSTFLEX dokáže pred vývojom výrobnej verzie vyhodnotiť fyzickú vzorku a potvrdiť relevantné parametre, ako sú rozmery objímky, približná konfigurácia drôtu a štruktúra pletenia.

Tento prístup je obzvlášť užitočný pre výrobcov výfukových systémov, ktorí potrebujú prispôsobenýpletený drôtený rukáv na výfukprispôsobené existujúcemu mechu alebo ohybnému spoju.

Aplikácie nad rámec osobných automobilov

Pletená sieťovina z nehrdzavejúcej ocele sa neobmedzuje len na výfukové systémy osobných vozidiel.

Podobné požiadavky na flexibilný výfuk sa môžu objaviť v:

• Úžitkové vozidlá
• Ťažké nákladné vozidlá
• Stavebné stroje
• Poľnohospodárske stroje
• Systémy dieselových generátorov
• Výfukové potrubie priemyselného motora
• Lodné výfukové zostavy
• Priemyselné flexibilné výfukové konektory

V každom prípade by pletená sieťovina mala byť prispôsobená priemeru, rozsahu pohybu a mechanickému prostrediu flexibilného spojenia.

Prečo neexistuje univerzálna špecifikácia pletenej sieťoviny pre výfuk

Flexibilné konektory výfuku sa výrazne líšia medzi platformami vozidiel a výrobcami.

Sieťovina, ktorá funguje správne na jednom mechu, nemusí mať správnu tuhosť, priemer alebo hustotu pre inú zostavu.

Preto sú dôležité nasledujúce vyhlásenia:

• Hrubší drôt neznamená automaticky lepší výkon.
• Hustejšia sieťovina automaticky neposkytuje lepšiu kontrolu vibrácií.
• Viac drôtov nie je vždy správnym riešením.
• Tesnejšia objímka nie je nevyhnutne lepšia pre pohyb mechu.

Pletená sieťovina na výfuk by sa mala považovať za technickú súčasť v rámci kompletného flexibilného spojenia.

Pletené drôtené pletivo na mieru pre výfukové vlnovce a flexibilné potrubia

BSTFLEX dodáva pletené drôtené pletivo z nehrdzavejúcej ocele na mieru pre výrobcov automobilových a priemyselných výfukových systémov.

Dostupné prispôsobenia môžu zahŕňať:

• Nerezová oceľ
• Priemer drôtu
• Jednovodičová alebo viacvodičová konštrukcia
• Trojvláknová pletená štruktúra
• Hustota siete
• Priemer objímky
• Konečná dĺžka

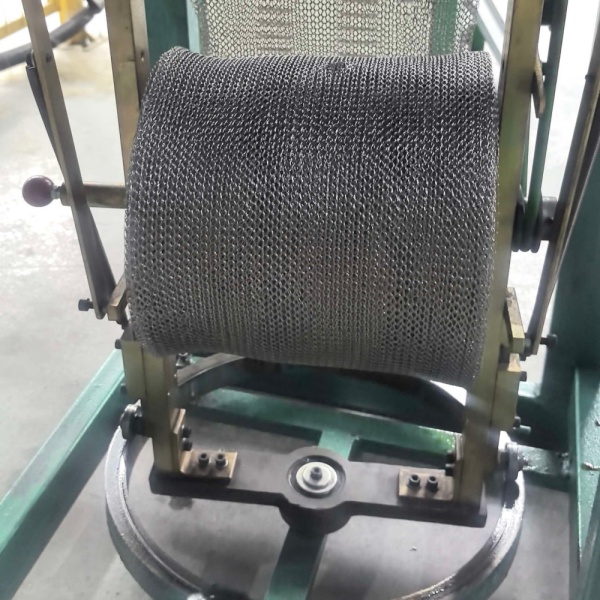

• Kontinuálna rúrková sieťovina
• Sieťované rukávy skrátené na mieru
• Vývoj založený na vzorkách
• Výroba OEM na základe výkresov

Ak vyvíjate výfukový mech, flexibilné výfukové potrubie alebo oddeľovaciu zostavu pre automobily, pošlite nám svoj výkres alebo vzorku spolu s požadovanými rozmermi a špecifikáciou vodiča.

Vyžiadajte si riešenie z pletenej sieťoviny na mieru pre výfuk

Pre cenovú ponuku a technické posúdenie uveďte vonkajší priemer výfukového vlnovca, požadovaný priemer objímky, dĺžku ôk, druh nehrdzavejúcej ocele, priemer drôtu, počet prameňov drôtu, hustotu ôk a očakávané ročné množstvo.

Na vývoj je možné dodať aj existujúce vzorky výfukových ohybných potrubí alebo pletenej sieťoviny.
