Kremíková výfuková páska pre výfukové systémy s extrémnymi teplotami

Kremíková výfuková páska je navrhnutá pre výfukové systémy pracujúce mimo praktického teplotného rozsahu mnohých bežných sklolaminátových a čadičových pások.

Bežne sa používa okolo turbozvodov, zberných potrubí, zvodov, vysokovýkonných pretekárskych výfukov, dieselových systémov následného spracovania výfukových plynov a priemyselných výfukových potrubí, kde je trvalé vystavenie teplu hlavnou konštrukčnou výzvou.

BSTFLEX vyrába Vysokoteplotná výfuková tepelná páska Inferno z textúrovanej amorfnej kremíkovej priadze pre náročné tepelné prostredia.

Pre kupujúcich nie je kľúčovou otázkou len to, či je výfuková páska označená ako „vysokoteplotná“. Je potrebné zvážiť skutočné zloženie vlákien, teplotu nepretržitej prevádzky, krátkodobú špičkovú odolnosť, šírku, hrúbku a prostredie inštalácie.

Čo je kremíková výfuková páska?

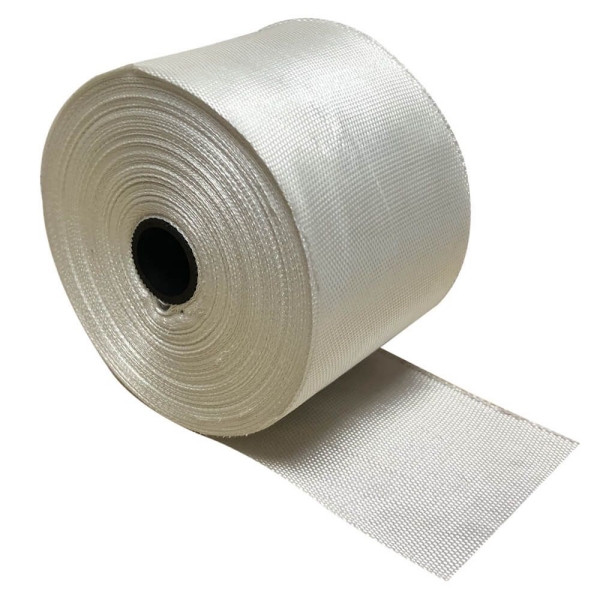

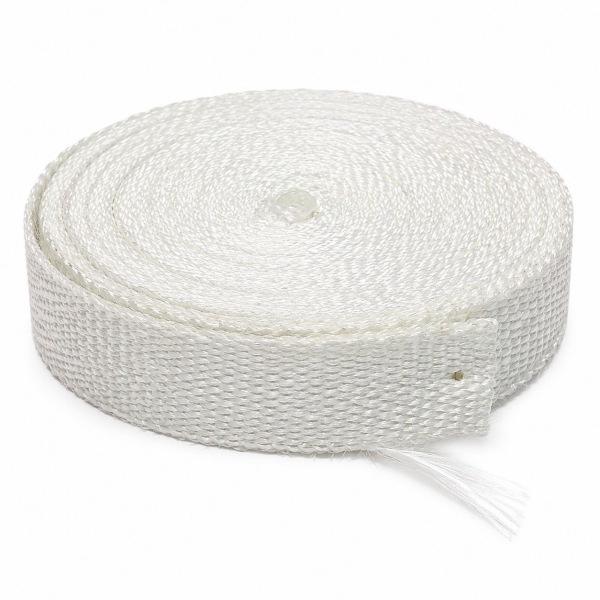

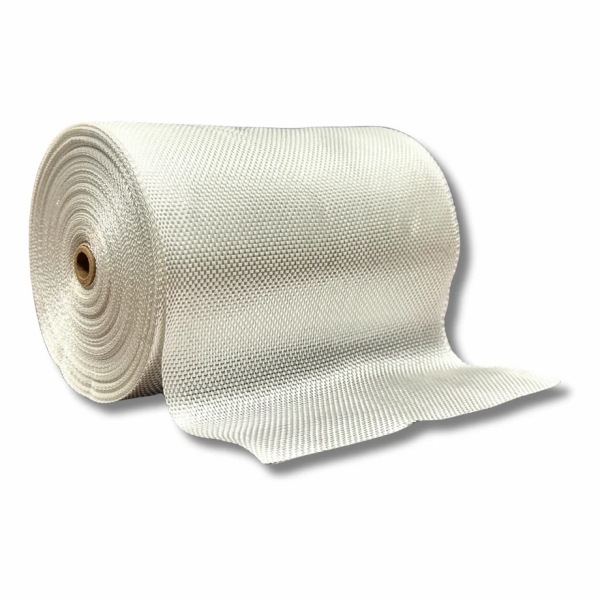

Kremíková výfuková páska je tkaná vysokoteplotná izolačná páska vyrobená z vlákien bohatých na kremík.

V porovnaní so štandardným E-glass sklolaminátom obsahujú vysokokremíkové vlákna oveľa vyšší podiel kremíka a sú určené na náročnejšie tepelné zaťaženie.

Materiál je tkaný do flexibilnej pásky, takže ho možno aplikovať priamo okolo:

• výfukových zvodov;

• zberných potrubí;

• zvodov;

• turbopotrubí;

• dieselových výfukových systémov;

• priemyselných výfukových potrubí.

Bežné vyhľadávacie výrazy pre tento produkt zahŕňajú:

• kremíková výfuková páska;

• kremíková výfuková tepelná páska;

• kremíková páska na zvody;

• vysokokremíková výfuková páska;

• vysokoteplotná výfuková páska;

• kremíková páska na výfukové potrubie;

• 2000F výfuková páska.

Účelom je tepelná izolácia: zníženie prenosu tepla z povrchu výfuku do okolitého vybavenia, kabeláže, hadíc, častí karosérie alebo priestorov pre obsluhu.

Prečo sa kremík používa pri extrémnom teple výfuku

Kremík sa stáva relevantným, keď je teplota dominantným faktorom výberu.

Bežný sklolaminát zostáva vhodný pre mnohé všeobecné výfukové systémy, zatiaľ čo čadičová alebo titánová páska sa často volí pre výkonnostné aplikácie.

Kremík stojí nad týmito materiálmi, keď systém pracuje v náročnejších tepelných podmienkach.

Typické dôvody pre výber kremíka zahŕňajú:

• trvalo vysoká teplota výfuku;

• opakované cykly extrémneho tepla;

• preplňované motory alebo motory s núteným nasávaním;

• vysokovýkonné pretekárske motory;

• procesy regenerácie dieselových motorov;

• kompaktné inštalácie s citlivými komponentmi v blízkosti;

• ťažké zariadenia pracujúce dlhší čas pod záťažou.

Súčasné konkurenčné produkty z kremíkovej pásky sú bežne dimenzované na približnú nepretržitú prevádzku pri 2000°F, pričom niektoré produkty uvádzajú vyššie prerušované limity. Heatshield Products napríklad špecifikuje 2000°F pre nepretržitú a 3000°F pre prerušovanú prevádzku pre svoju kremíkovú Inferno Wrap, zatiaľ čo Thermo-Tec uvádza limit použitia 2000°F pre svoju pásku na báze kremíka.

Tieto hodnoty sú špecifikácie konkurencie, nie univerzálne limity pre kremíkové vlákna.

Pri špecifikácii aplikácie vždy používajte skutočné technické údaje pre vybraný produkt BSTFLEX.

Kremíková výfuková páska verzus sklolaminátová výfuková páska

Sklolaminátové a kremíkové pásky slúžia pre rôzne teplotné triedy.

Faktor	Sklolaminátová výfuková páska	Kremíková výfuková páska
Základné vlákno	Sklenené vlákno	Vysokokremíkové / amorfné kremíkové vlákno
Typické použitie	Všeobecná izolácia výfuku	Výfuk s extrémnou teplotou
Relatívne náklady	Nižšie	Vyššie
Teplotná odolnosť	Stredná až vysoká	Veľmi vysoká
Bežné aplikácie	Zberné potrubia, rúry, motocykle	Turbo potrubia, zvody, preteky, diesel
Hnací faktor výberu	Náklady a všeobecná kontrola tepla	Teplotná rezerva

Sklolaminát by mal zostať predvolenou voľbou, ak je jeho teplotná odolnosť dostatočná.

Kremík by sa mal zvoliť, keď:

• sklolaminát neposkytuje dostatočnú tepelnú rezervu;

• výfukový komponent zažíva trvalé extrémne teplo;

• systém obsahuje turbo alebo komponenty následného spracovania;

• dlhodobá priemyselná alebo dieselová prevádzka zvyšuje tepelné zaťaženie.

Pre systémy s nižšou teplotou pozri Sklolaminátová výfuková páska na zberné potrubia a výfukové rúry.

Kremíková výfuková páska verzus páska titánového typu

Čadičová páska sa bežne predáva ako titánová výfuková páska.

Poskytuje dobrú tepelnú odolnosť a je bežná na:

• výkonných zberných potrubiach;

• motocykloch;

• turbo zvodoch;

• pretekárskych výfukových systémoch.

Silikát je ďalším materiálovým krokom, keď sa teplota stáva kritickejšou.

Zjednodušená logika výberu je:

Sklolaminát
pre všeobecnú tepelnú kontrolu výfuku.

Titánový štýl
pre vyšší výkon a opakované tepelné cykly.

Silikát
pre systémy s extrémnymi teplotami, kde je potrebná dodatočná tepelná rezerva.

Táto hierarchia pomáha predchádzať nadmernej špecifikácii.

Nie každé vozidlo potrebuje silikátovú pásku a použitie materiálu s najvyššou tepelnou odolnosťou nie je automaticky najúspornejším riešením.

Silikátová páska na turbozvody

Turbozvody sú jednou z najsilnejších aplikácií pre silikátovú výfukovú pásku.

Zvod je umiestnený bezprostredne pred turbínou a môže byť vystavený extrémnemu tepelnému zaťaženiu.

Vysoké sálavé teplo môže ovplyvniť blízke:

• kabeláž;

• hadice;

• brzdové potrubia;

• snímače;

• komponenty sania;

• konštrukcie karosérie.

Flexibilná silikátová páska na zvody dokáže znížiť prenos tepla z povrchov rúrkových zvodov a zároveň kopírovať ohyby a zberače.

Heatshield Products v súčasnosti umiestňuje svoju silikátovú Inferno Wrap špecificky pre turbozvody a aplikácie s núteným plnením.

Pre zložité liate zvody však môže tvarovaná izolačná prikrývka niekedy poskytnúť lepšie prispôsobenie ako špirálová páska.

Silikátová páska na downpipe turbodúchadla

Downpipe turbodúchadla fungujú priamo za turbínou a môžu zostať extrémne horúce.

Často sú tiež vedené v blízkosti:

• panelov požiarnej steny;

• tunelov prevodovky;

• kabeláže;

• brzdových komponentov;

• systémov sania.

To robí zo silikátovej výfukovej pásky užitočnú možnosť, keď čadič alebo sklolaminát neposkytujú dostatočnú teplotnú rezervu.

Pri downpipe by výber šírky mal zohľadňovať:

• priemer potrubia;

• polomer ohybu;

• dostupný pracovný priestor;

• celková dĺžka potrubia.

2-palcová páska je často účinná na väčších zvodoch, zatiaľ čo užšia páska môže byť vhodnejšia okolo tesných ohybov.

Kremíková výfuková páska pre systémy DPF

Filtre pevných častíc naftových motorov môžu vytvárať veľmi vysoké teploty, najmä počas regenerácie.

Tepelný manažment okolo:

• krytov DPF;

• spojovacích potrubí;

• výstupov turbodúchadla;

• následných častí výfuku

sa preto môže stať kritickým.

Heatshield Products v súčasnosti predáva svoju vysokovýkonnú kremíkovú pásku špeciálne pre systémy DPF Tier 4 a aplikácie naftových výfukov.

Pred aplikáciou pásky priamo na akýkoľvek komponent následného spracovania výfukových plynov by sa však mali skontrolovať požiadavky výrobcu výfukového systému.

Niektoré komponenty môžu vyžadovať:

• vzduchové medzery;

• odnímateľné prikrývky;

• tvarované izolačné kryty;

• špecifické povrchové teploty.

Nepredpokladajte, že každý kryt DPF by mal byť obalený špirálovito.

Naftové výfukové systémy Tier 4

Naftové zariadenia Tier 4 vytvárajú náročnú kombináciu:

• vysokej teploty výfukových plynov;

• dlhých prevádzkových cyklov;

• regeneračných udalostí;

• vibrácií;

• prachu;

• vystavenia vode;

• stiesnených priestorov zariadení.

Typické vybavenie zahŕňa:

• stavebné stroje;

• poľnohospodárske stroje;

• generátory;

• terénne vozidlá;

• ťažké nákladné vozidlá;

• banské zariadenia.

Pre tieto aplikácie môže byť zvolená kremíková páska tam, kde konvenčné materiály neposkytujú dostatočnú tepelnú odolnosť.

Súčasné vysokovýkonné kremíkové systémy sú špeciálne predávané pre výfuky Tier 4, turbozvody a zvody.

Námorné výfukové aplikácie

Priestory námorných motorov môžu kombinovať vysokú teplotu výfukových plynov s obmedzeným vetraním a obmedzeným priestorom.

Kremíková výfuková páska sa môže použiť okolo:

• výfukových potrubí motora;

• turbínové potrubie;

• výfukové potrubia generátorov;

• námorné zberné potrubia.

V námorných aplikáciách je tepelný výkon len jedným z hľadísk.

Kupujúci by mali taktiež zhodnotiť:

• vystavenie vlhkosti;

• soľnú atmosféru;

• kontamináciu olejom;

• vibrácie;

• kontrolovateľnosť;

• prístup pre údržbu.

Spoločnosť Heatshield Products v súčasnosti umiestňuje svoj vysokovýkonný kremíkový obal pre námorné a pobrežné prostredie, ako aj pre priemyselnú naftovú prevádzku.

Výroba energie a priemyselné výfuky

Generátory a priemyselné motory môžu pracovať nepretržite dlhé obdobia.

To robí z trvalej prevádzkovej teploty dôležitejší faktor, než je samotná krátkodobá špičková teplota.

Kremíkový obal možno použiť okolo:

• výfukových potrubí generátorov;

• výfukov priemyselných motorov;

• výfukových potrubí technologických zariadení;

• vysokoteplotných potrubí;

• potrubia v blízkosti turbín.

Pri väčších priemeroch potrubí by kupujúci mali porovnať:

• úzky špirálový obal;

• širšiu izoláciu;

• odnímateľné prikrývky;

• viacvrstvové izolačné systémy.

Najrýchlejší spôsob inštalácie nie je vždy najlepším riešením údržby.

Trvalá verzus prerušovaná teplota

Toto rozlíšenie je kritické.

Trvalá teplota sa vzťahuje na teplotu, ktorú má materiál tolerovať pri nepretržitej prevádzke.

Prerušovaná teplota sa vzťahuje na krátkodobé vystavenie.

Obal propagovaný s veľmi vysokým číslom pre prerušovanú teplotu by sa nemal automaticky považovať za vhodný na nepretržitú prevádzku pri tej istej teplote.

Pri kontrole špecifikácie sa opýtajte:

• Aká je trvalá prevádzková teplota?

• Aká je špičková teplota?

• Ako dlho možno špičkovú teplotu udržať?

• Je hodnotenie určené pre priamy kontakt alebo sálavé vystavenie?

• Má povlak nižší teplotný limit ako vlákno?

Špecifikácie produktov BSTFLEX by sa mali používať ako konečná referencia pre skutočný výber dizajnu.

2000F výfuková páska: Čo by si kupujúci mali overiť

Kľúčové slovo 2000F výfuková páska je komerčne dôležité, ale môže byť aj zavádzajúce, ak nie je definované hodnotenie.

Dva produkty môžu oba deklarovať 2000°F, pričom sa odvolávajú na odlišné podmienky:

• jeden môže znamenať nepretržitý priamy kontakt;

• ďalší môže znamenať prerušované vystavenie;

• ďalší sa môže vzťahovať len na vlákno;

• ďalší sa môže vzťahovať na sálavé teplo.

Pred špecifikáciou 2000°F výfukovej pásky potvrďte:

• zloženie vlákien;

• nepretržité hodnotenie;

• prerušované hodnotenie;

• hrúbku;

• väzbu;

• akúkoľvek povrchovú úpravu;

• spôsob inštalácie.

BSTFLEX ponúka vysokoteplotnú kremičitú pásku pre aplikácie, kde dizajn skutočne vyžaduje túto teplotnú triedu.

Biela verzus čierna kremičitá výfuková páska

Kremičité vlákno má prirodzene svetlú farbu.

Niektoré vysokoteplotné pásky sa ponúkajú aj v čiernej farbe pre aplikácie, kde záleží na vizuálnom vzhľade.

Čierna povrchová úprava môže zahŕňať:

• náter;

• pigmentáciu;

• povrchovú úpravu.

Nemalo by sa automaticky predpokladať, že povrchová úprava má rovnakú teplotnú odolnosť ako podkladové kremičité vlákno.

Pri špecifikácii čiernej kremičitej výfukovej pásky, overte oboje:

• teplotnú odolnosť vlákna;

• teplotnú odolnosť náteru alebo povrchovej úpravy.

Heatshield Products v súčasnosti ponúka vo svojom kremičitom sortimente bielu Inferno Wrap aj čiernu Stealth Inferno Wrap, čo ukazuje, že čierne vysokoteplotné kremičité produkty majú etablovaný dopyt na trhu.

Výber šírky

Kremičitá výfuková páska sa bežne vyrába v niekoľkých šírkach.

1-palcová kremičitá páska

Užitočná pre:

• rúrky zvodov s malým priemerom;

• tesné ohyby;

• komplexnú geometriu zberného potrubia.

2-palcová kremičitá páska

Užitočné pre:

• zvodové potrubia;

• väčšie zberné potrubia;

• rovné časti výfukového potrubia;

• všeobecné automobilové a dieselové aplikácie.

4-palcová kremičitá páska

Užitočné pre:

• väčšie priemyselné potrubia;

• dlhé rovné úseky;

• ťažké zariadenia.

Súčasní konkurenti v oblasti kremičitých pások bežne ponúkajú 1-, 2- a 4-palcové formáty.

BSTFLEX dokáže zabezpečiť aj požiadavky na vlastnú šírku pre projekty OEM.

Výber dĺžky kotúča

Typické dĺžky kotúčov na trhu zahŕňajú:

• 15 stôp;

• 25 stôp;

• 50 stôp;

• 100 stôp.

Skutočná potreba materiálu závisí od:

• vonkajšieho priemeru potrubia;

• dĺžky potrubia;

• šírky pásky;

• prekrytia;

• počtu ohybov.

Pre odhad množstva použite príručku BSTFLEX:

Koľko výfukovej pásky potrebujem? Kalkulačka výfukovej pásky a sprievodca veľkosťami

Pri opakovanej výrobe môžu vlastné dĺžky kotúčov znížiť množstvo odpadu v porovnaní s pevnými maloobchodnými formátmi kotúčov.

Úvahy pri inštalácii

Kremičitá výfuková páska sa inštaluje v prekrývajúcej sa špirále podobne ako iné textilné výfukové pásky.

Kľúčové úvahy zahŕňajú:

• konzistentné prekrytie;

• primerané napnutie;

• bezpečné počiatočné a koncové body;

• vyhnutie sa poškodeným povrchom potrubia;

• voľný priestor okolo snímačov a pohyblivých komponentov.

Na zaistenie pásky sa bežne používajú nerezové sťahovacie pásky alebo kovové svorky.

Neaplikujte izoláciu na:

• prasknuté potrubie;

• netesniace zvary;

• silná korózia;

• poškodené flexibilné spoje.

Konštrukčné problémy by sa mali opraviť ako prvé.

Silikátová páska a flexibilné výfukové spoje

Flexibilné spoje sú navrhnuté tak, aby sa hýbali.

Priame špirálové omotávanie môže narúšať pohyb alebo spôsobiť zrýchlené opotrebovanie.

Ak je okolo flexibilnej časti potrebná tepelná ochrana, zvážte:

• externé systémy návlekov;

• odnímateľné izolačné návleky;

• kovové tepelné štíty;

• špeciálne navrhnutú flexibilnú izoláciu.

Tepelné riešenie by malo zachovať mechanickú funkciu flexibilného spoja.

Silikátová páska verzus výfuková deka

Silikátová páska je najvhodnejšia pre:

• rúrové komponenty;

• zberné potrubia;

• zvodové potrubia;

• menšie výfukové potrubia.

Odnímateľná výfuková deka môže byť lepšia pre:

• veľké zberné potrubia;

• skrine turbodúchadiel;

• potrubia s veľkým priemerom;

• servisovateľné komponenty;

• nepravidelné tvary.

Správna metóda tepelnej ochrany závisí od teploty aj geometrie.

Kedy silikátová páska nie je potrebná

Silikát je prémiový vysokoteplotný materiál.

Nie je automaticky tou najlepšou voľbou pre každý výfuk.

Sklolaminát môže byť ekonomickejší, keď:

• teploty sú mierne;

• aplikácia je bežné cestné vozidlo;

• okolo výfuku je dostatočný priestor;

• nedochádza k extrémnym teplotným cyklom.

Čadič môže byť vhodnejší, keď:

• teploty sú vyššie ako pri bežných sklolaminátových aplikáciách;

• záleží na vzhľade výkonu;

• systém nevyžaduje tepelnú odolnosť na úrovni silikátu.

Materiál by sa mal vyberať tak, aby zodpovedal aplikácii, nielen aby sa maximalizovalo teplotné hodnotenie.

Dodávky OEM silikátových výfukových pások

BSTFLEX podporuje požiadavky OEM, distribútorov a priemyselných zdrojov na vysokoteplotnú izoláciu výfukov.

Možnosti dodania môžu zahŕňať:

• vlastné šírky;

• vlastné dĺžky kotúčov;

• narezané dĺžky;

• veľkoobjemové hlavné kotúče;

• upevňovacie pásky z nehrdzavejúcej ocele;

• balenie pod súkromnou značkou;

• súpravy na izoláciu výfuku;

• špecifikácie podľa konkrétnej aplikácie.

Typickí kupujúci zahŕňajú:

• výrobcov výfukov;

• výrobcov dieselových zariadení;

• výrobcov generátorov;

• spoločnosti vyrábajúce námorné vybavenie;

• dodávateľov pre motoristický šport;

• distribútorov tepelnej izolácie.

Pre širší výber materiálov navštívte kategóriu BSTFLEX Exhaust and Header Heat Wrap.

Často kladené otázky

Čo je to kremíková izolácia výfuku?

Kremíková izolácia výfuku je tkaná vysokoteplotná izolačná páska vyrobená z vlákien bohatých na oxid kremičitý, ktorá sa používa okolo výfukových potrubí, zvodov, zberných potrubí a zvodových rúr.

Je kremíková izolácia výfuku lepšia ako sklolaminátová?

Kremík vo všeobecnosti poskytuje vyššiu tepelnú odolnosť. Sklolaminát je zvyčajne ekonomickejší pre mierne teploty výfukových plynov.

Čo je to 2000F izolácia výfuku?

Zvyčajne sa vzťahuje na vysokoteplotnú izoláciu výfuku na báze kremíka určenú pre veľmi náročné tepelné podmienky. Kupujúci by si mali overiť, či je uvedená hodnota 2000°F trvalá, prerušovaná, priamy kontakt alebo sálavá.

Dá sa kremíková izolácia výfuku použiť na turbozvody?

Áno. Turbozvody sú jednou z najbežnejších vysokoteplotných aplikácií pre kremíkovú izoláciu.

Dá sa kremíková izolácia výfuku použiť na zvodové rúry?

Áno. Vysokoteplotné zvodové rúry sú vhodnou aplikáciou, najmä tam, kde sklolaminát alebo čadič neposkytujú dostatočnú teplotnú rezervu.

Je kremíková izolácia výfuku vhodná pre dieselové motory?

Áno. Kremíková izolácia sa môže použiť okolo vysokoteplotných výfukových systémov dieselových motorov, vrátane aplikácií pre ťažké stroje a Tier 4, v závislosti od tepelných požiadaviek výrobcu zariadenia.

Je kremíková izolácia výfuku vhodná pre námorné motory?

Môže byť. Námorné aplikácie by mali zohľadňovať aj vlhkosť, vystavenie soli, vibrácie a prístup pri údržbe.

Akú šírku kremíkovej izolácie výfuku by som mal použiť?

Jednopalcová izolácia sa ľahšie aplikuje na tesné ohyby, dvojpalcová izolácia je bežná pre automobilové a dieselové potrubia a širšie formáty môžu byť efektívnejšie na väčších priemyselných výfukových vedeniach.

Môže BSTFLEX dodať kremíkovú izoláciu výfuku na mieru?

Áno. Projekty OEM môžu byť špecifikované podľa požiadaviek na šírku, dĺžku kotúča, balenie, upevňovací materiál a množstvo.
