Káblové zväzky v automobiloch čoraz častejšie zdieľajú obmedzený priestor s výfukovými zvodmi, turbodúchadlami, katalyzátormi, komponentmi EGR, prevodovkami a inými vysokoteplotnými systémami. V týchto oblastiach môže štandardný návlek proti oderu alebo káblová chránička chrániť pred mechanickým opotrebovaním, ale poskytuje len malú kontrolu nad tepelným zaťažením.
An ochranný návlek proti teplu pre káblové zväzky v automobiloch pridáva tepelnú bariéru okolo zväzku pri zachovaní flexibility potrebnej pre vedenie a montáž vo vozidle. Správne riešenie závisí od viac než len od čísla maximálnej teploty. Inžinieri musia tiež zvážiť, ako sa teplo dostáva k zväzku, vzdialenosť od zdroja tepla, dostupnú vôľu, priemer zväzku, geometriu konektora, postup inštalácie a požadovanú servisovateľnosť.
BSTFLEX vyrába viacero foriem tepelnej ochrany pre automobilovú kabeláž, od hliníkových tepelne ochranných návlekov na tienenie sálavého tepla až po vysokoteplotné textilné návleky a tvarované tepelné štíty špecifické pre daný komponent.
Elektrické vedenie je často vedené cez motorové priestory, prevodovky, výfukové zóny a oblasti podvozku, kde môžu byť okolité teploty podstatne vyššie ako teploty vo zvyšku vozidla.
Bežné blízke zdroje tepla zahŕňajú:
Dlhodobé vystavenie teplu môže urýchliť starnutie káblových plášťov, chráničiek, pások, svoriek, konektorov a iných polymérových komponentov. Lokalizované vysoké teploty sa preto môžu stať problémom spoľahlivosti káblového zväzku, aj keď zväzok nie je v priamom fyzickom kontakte so zdrojom tepla.
Účelom tepelného štítu káblového zväzku je znížiť tepelné zaťaženie pôsobiace na tieto komponenty a zároveň umožniť zväzku sledovať jeho zamýšľanú trasu.
Pred výberom návleku určite, ako sa teplo dostáva k zväzku. Rôzne mechanizmy prenosu tepla môžu vyžadovať rôzne ochranné konštrukcie.
Sálavé teplo putuje z horúceho povrchu smerom k zväzku bez priameho fyzického kontaktu. Výfukové zvody, turbodúchadlá a katalyzátory sú bežnými zdrojmi sálavého tepla v automobiloch.
Reflexný vonkajší povrch je v tomto stave obzvlášť užitočný. Preto sa hliníková fólia a hliníkové textilné konštrukcie široko používajú pre automobilovú kabeláž vedenú v blízkosti výfukových komponentov.
Zväzok môže byť umiestnený vo vnútri všeobecne horúceho motorového priestoru, aj keď žiadny jednotlivý zdroj tepla nesmeruje priamo naň. V tejto situácii sa hrúbka izolácie, textilná konštrukcia a teplotná odolnosť všetkých vrstiev stávajú čoraz dôležitejšími.
Ak sa návlek alebo zväzok dotýka horúceho komponentu, teplo sa môže prenášať vedením. Samotný tenký reflexný povrch by sa nemal považovať za náhradu za dostatočnú izoláciu, vzduchovú medzeru alebo vylepšené vedenie.
Z tohto dôvodu by výber systému tepelnej ochrany káblového zväzku mal začať skutočným tepelným prostredím, a nie výberom produktu len na základe jeho vzhľadu.
Žiadna konštrukcia návleku nie je ideálna pre každé automobilové umiestnenie. Nasledujúce materiály riešia rôzne kombinácie sálavého tepla, okolitej teploty, flexibility, oderu a požiadaviek na inštaláciu.

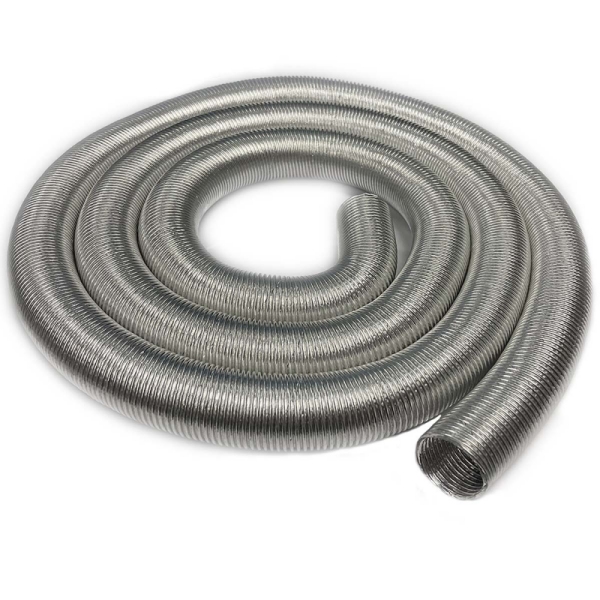

Hliníkový návlek zo sklenených vlákien kombinuje reflexný hliníkový vonkajší povrch s nosnou vrstvou na báze sklenených vlákien. Je to jedna z najužitočnejších konštrukcií tam, kde je hlavným problémom sálavé teplo z výfukového komponentu.
Typické aplikácie zahŕňajú:
Rôzne konštrukcie môžu používať hliníkovú fóliu, aluminizovanú fóliu alebo aluminizovanú tkaninu spolu s pletenými, tkanými alebo šitými konštrukciami zo sklenených vlákien.
Pozrite si BSTFLEX Aluminizovaný tepelno-ochranný návlek rad reflexných návlekov navrhnutých pre automobilové káblové zväzky, káble, hadice a kvapalinové vedenia.

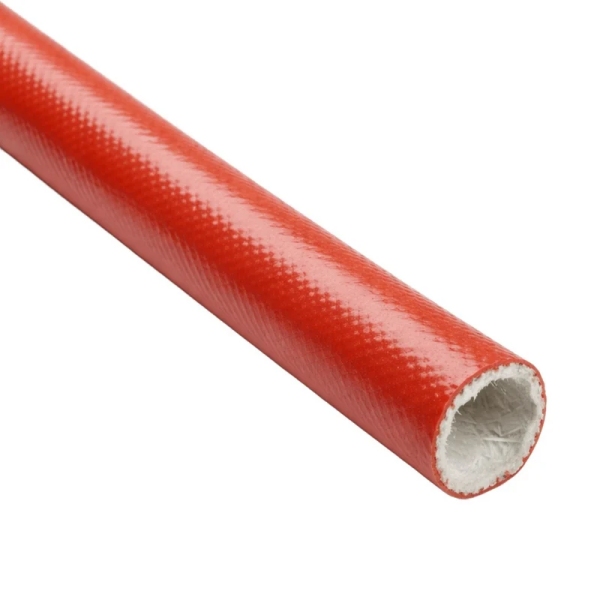

Konštrukcie zo sklenených vlákien potiahnuté silikónom sú užitočné tam, kde ochranný návlek musí kombinovať odolnosť voči vysokým teplotám s flexibilitou a odolnosťou voči bežným priemyselným alebo automobilovým prostrediam.
V porovnaní s jasným hliníkovým reflexným povrchom sa tento typ návleku zvyčajne vyberá pre iné tepelné požiadavky. Môže byť vhodný, keď káblový zväzok potrebuje odolnú textilnú bariéru a aplikácia zahŕňa zvýšenú okolitú teplotu alebo lokalizovanú expozíciu namiesto primárne intenzívneho odrazu sálavého tepla.
Čadičové vlákno možno použiť v ohybných vysokoteplotných návlekoch, kde sa uprednostňuje textilná konštrukcia z minerálnych vlákien. Poskytuje alternatívu ku konvenčným skleneným vláknam pre určité aplikácie ochrany drôtov a káblov.
Výber by mal byť založený na skutočnej prevádzkovej teplote, mechanických požiadavkách, konštrukcii návleku a environmentálnej expozícii, nielen na type vlákna.
Návleky na báze kremíka sa zvažujú, keď aplikácia vyžaduje textilný materiál s vyššou teplotnou odolnosťou, než majú konvenčné konštrukcie zo sklenených vlákien.
Tieto produkty môžu byť užitočné pre systémy kabeláže a káblov v blízkosti veľmi horúcich zariadení alebo komponentov súvisiacich s výfukom, hoci vedenie, odolnosť proti oderu a geometria inštalácie musia byť stále vyhodnotené.
Keď jedna reflexná alebo textilná vrstva nedokáže zabezpečiť dostatočnú tepelnú kontrolu, viacvrstvový návlek môže kombinovať niekoľko funkcií. Typický dizajn môže využívať reflexný exteriér spolu s medzivrstvou izolácie a textilnou vnútornou vrstvou.
Výber vrstiev by mal byť riadený požadovaným znížením teploty, dostupnou hrúbkou steny a inštalačným priestorom.
Materiál je len jednou časťou špecifikácie. Fyzická konštrukcia návleku môže určiť, či je praktické ho inštalovať na montážnej linke vozidla alebo na existujúci káblový zväzok.
| Dizajn návleku | Typická aplikácia | Inštalačné hľadisko |
|---|---|---|
| Nasúvací rúrkový návlek | Nové zostavy káblových zväzkov pred inštaláciou konektorov | Zväzok musí prejsť cez návlek |
| Obopínací návlek | Existujúce káblové zväzky a zostavy s nainštalovanými konektormi | Možno ho upevniť okolo káblového zväzku |
| Návlek so suchým zipsom | Servisovateľná alebo dodatočne montovaná ochrana káblových zväzkov | Zvyčajne sa dá otvoriť a znova uzavrieť |
| Návlek s patentným uzáverom | Opakovateľná inštalácia OEM alebo servisná inštalácia | Poskytuje definované mechanické uzatváracie body |
| Samozatvárací návlek | Rýchla inštalácia cez káblové zväzky | Otvorí sa pre vloženie zväzku a uzavrie sa okolo neho |
| Tepelný štít na mieru | Vetvy, konektory a nepravidelná geometria káblových zväzkov | Navrhnuté podľa tvaru komponentu |
Nasúvací návlek je často najjednoduchším riešením, keď možno tepelnú ochranu zahrnúť už počas výroby zväzku. Poskytuje súvislé obvodové pokrytie a nevyžaduje dodatočné uzatváracie prvky.
Avšak hotové automobilové káblové zväzky majú často konektory, svorky, montážne príchytky alebo vetvy, ktoré sú oveľa väčšie ako hlavný káblový zväzok. V týchto prípadoch môže byť nasúvanie rúrkového návleku na zostavu nepraktické.

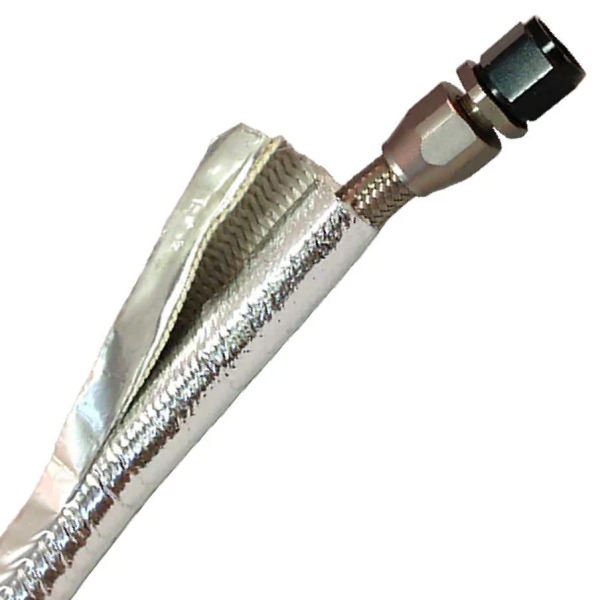

Ovinovacia konštrukcia umožňuje, aby tepelný ochranný návlek na káblový zväzok bol nainštalovaný po zostavení zväzku. V závislosti od servisných požiadaviek a požiadaviek OEM možno uzatvorenie zabezpečiť pomocou suchých zipsov, patentiek, prekrývajúcich sa textilných štruktúr alebo iných mechanických metód.
Výfukové potrubia vytvárajú jednu z najbežnejších výziev v oblasti sálavého tepla v motorovom priestore. Kabeláž môže viesť v blízkosti kvôli umiestneniu snímačov, priestorovým obmedzeniam alebo trasovaniu potrebnému na dosiahnutie elektrických komponentov namontovaných na motore.
Pre túto aplikáciu by inžinieri mali vyhodnotiť:
Reflexná hliníková konštrukcia môže podstatne znížiť sálavé teplo dosahujúce zväzok, ak je návlek správne orientovaný smerom k zdroju tepla a je zachovaná primeraná vzdialenosť.
Inštalácie turbodúchadiel kombinujú vysoké lokálne teplo s obmedzeným priestorom. Kabeláž môže obsluhovať komponenty riadenia plniaceho tlaku, snímače výfukových plynov, akčné členy alebo blízke systémy motora, pričom prechádza v blízkosti skrine turbíny a výfukového potrubia.
Tieto aplikácie často vyžadujú kombináciu odrazu sálavého tepla, tepelnej izolácie a bezpečného umiestnenia návleku. Návlek, ktorý sa počas prevádzky vozidla posunie mimo chránenej časti, nemusí poskytovať zamýšľané pokrytie.
Pre obmedzené geometrie môže systém tepelného manažmentu kombinovať návlek na káblový zväzok so samostatným tepelným štítom turba alebo výfuku namiesto spoliehania sa na jediný ochranný komponent.
Zväzky prevodovky sú ďalšou dôležitou aplikáciou pre automobilové tepelné ochranné návleky. Zväzky môžu byť vedené v blízkosti skrine prevodovky, výfukového systému alebo iných horúcich komponentov, pričom stále vyžadujú kontrolované umiestnenie a spoľahlivý elektrický výkon.
Návlek na káblový zväzok prevodovky možno vyrobiť ako jednoduchý rúrkový diel alebo vyvinúť ako zostavu špecifickú pre daný komponent s výrezmi, polohovacími prvkami, spojovacími prvkami alebo vystuženými koncami.
Pre veľkoobjemové projekty OEM sa rozmerová opakovateľnosť a spôsob montáže stávajú rovnako dôležitými ako samotný materiál návleku. Ochranný komponent musí konzistentne sedieť na zväzku a zostať v zamýšľanej polohe počas celej prevádzky vozidla.
Snímače teploty výfukových plynov, kyslíkové snímače, snímače tlaku a ďalšie komponenty motora alebo následného spracovania výfukových plynov často vyžadujú, aby kabeláž prechádzala tepelne náročnými oblasťami.
Kompaktný tepelný štít automobilovej kabeláže môže chrániť časť kábla a zároveň umožniť trasovanie okolo konektorov, svoriek a držiakov.
Dôležité špecifikačné body zahŕňajú:
Valcový návlek funguje dobre, keď je geometria káblového zväzku primerane rovnomerná. Stáva sa menej účinným alebo sa ťažko inštaluje, keď chránený komponent obsahuje veľké vetvy, lisované konektory, svorky alebo zložité trojrozmerné prechody.

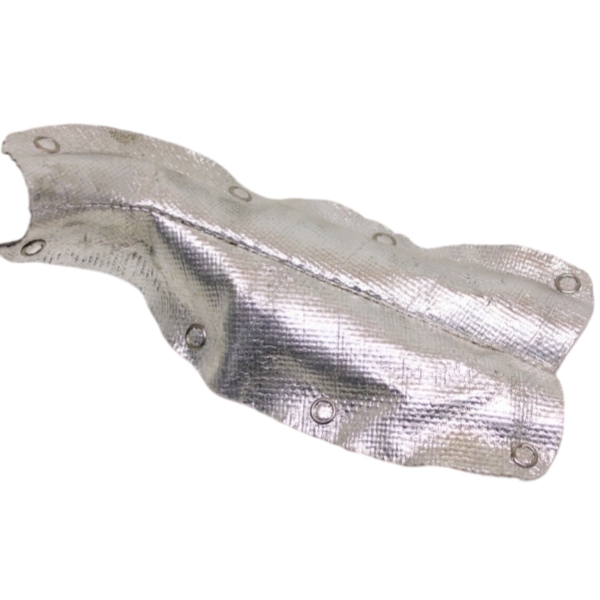

V týchto aplikáciách možno tvarovaný textilný tepelný štít narezať, zošiť a vytvarovať okolo skutočnej zostavy.

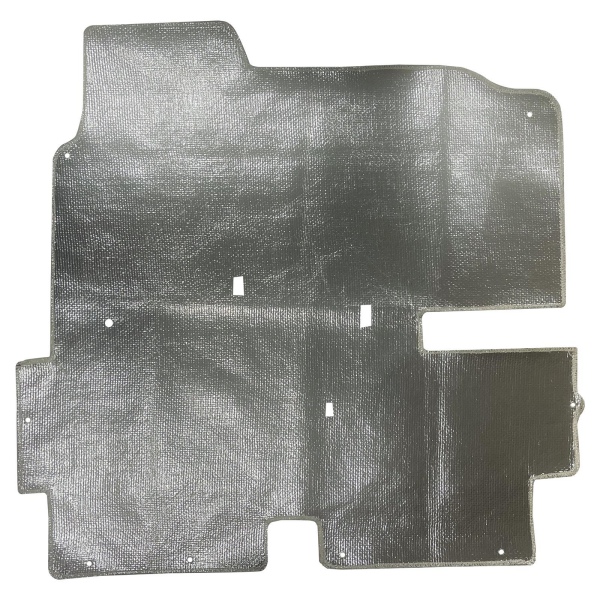

BSTFLEX tiež vyrába Tepelné štíty na mieru z aluminizovaného sklolaminátu pre automobilový priemysel pre automobilové komponenty, ktoré nemožno dostatočne chrániť bežným rovným návlekom.
SAE J2302 je skúšobná metóda používaná na vyhodnotenie tepelnej účinnosti izolácie návlekov, hadíc a pások proti sálavému teplu. Porovnáva povrchovú teplotu štandardizovaného testovacieho telesa s ochranným materiálom a bez neho za definovaných podmienok zdroja tepla.
Tento rozdiel je dôležitý, pretože nominálna teplotná odolnosť materiálu a jeho schopnosť znížiť sálavé teplo dosahujúce káblový zväzok nie sú rovnakou vlastnosťou.
Pre projekty OEM, kde sa vyžaduje SAE J2302 alebo iný zákaznícky špecifický tepelný test, by sa mala príslušná konštrukcia návleku vyhodnotiť za stanovených skúšobných podmienok. Dodávateľ by nemal predpokladať, že všeobecné teplotné hodnotenie materiálu automaticky preukazuje súlad s tepelnými požiadavkami špecifickými pre vozidlo.
Užitočný dopyt (RFQ) obsahuje viac informácií než len požadovaný priemer návleku. Nasledujúce technické údaje umožňujú presnejšie vyhodnotenie systému tepelnej ochrany.
Uveďte vonkajší priemer alebo rozsah rozmerov zväzku, chránenú dĺžku a akékoľvek väčšie konektory, svorky, odbočky alebo príchytky.
Identifikujte, či sa zväzok nachádza v blízkosti výfukového potrubia, turbodúchadla, katalyzátora, EGR potrubia, prevodovky alebo iného zdroja tepla.
Uveďte známu teplotu zdroja tepla, okolitú teplotu a požadovanú maximálnu teplotu zväzku, ak sú k dispozícii.
Špecifikujte minimálnu vzdialenosť medzi zdrojom tepla a chráneným zväzkom. Vôľa môže byť dôležitým faktorom pri účinnosti tienenia sálavého tepla.
Uveďte, či sa návlek môže inštalovať pred pripojením konektorov alebo sa musí nasadiť na hotový zväzok.
Návlek musí umožňovať vedenie zväzku a polomer ohybu bez vytvárania zbytočnej tuhosti alebo problémov pri montáži.
Identifikujte požiadavky na odolnosť proti oderu, vibráciám, odolnosť hrán, uchytenie spojovacích prvkov alebo dodatočnú fyzickú ochranu.
Uveďte možný kontakt s prevádzkovými kvapalinami motora, cestnými nečistotami, vodou alebo inými podmienkami prostredia relevantnými pre inštaláciu vo vozidle.
Zahrňte príslušné špecifikácie zákazníka, metódy tepelných skúšok, požiadavky na materiál a požiadavky na dokumentáciu na začiatku projektu.
Komponenty tepelnej ochrany v automobilovom priemysle často vyžadujú viac prispôsobenia než štandardné priemyselné návleky. Zväzok môže mať definovanú montážnu polohu, obmedzenú vôľu, viacero odbočiek alebo pevný proces inštalácie na montážnej linke.
BSTFLEX dokáže vyrobiť komponenty tepelnej ochrany podľa výkresov, rozmerov alebo fyzických vzoriek zákazníka. V závislosti od dizajnu môže prispôsobenie zahŕňať:
Neexistuje žiadny univerzálny návlek, ktorý by mal byť špecifikovaný pre každý automobilový zväzok. Začnite s dominantným tepelným problémom.
Ak intenzívne sálavé teplo pochádza z blízkeho komponentu výfuku, hliníková reflexná konštrukcia je často prvou technológiou na vyhodnotenie.
Ak je zväzok vystavený všeobecne vysokej okolitej teplote alebo vyžaduje odolnú textilnú bariéru, vhodnejšie môžu byť sklolaminát, sklolaminát potiahnutý silikónom, čadič, oxid kremičitý alebo viacvrstvová konštrukcia.
Ak je zväzok už zmontovaný, ovinovací, suchý zips, cvakací alebo samozatvárací návlek môže zabrániť odpájaniu elektrických komponentov.
Ak geometria zahŕňa veľké konektory, vetvy alebo nepravidelné časti, tepelný štít s vlastným tvarom môže poskytnúť lepšie pokrytie ako bežný rúrkový návlek.
Konečná konštrukcia by mala byť vždy prispôsobená skutočnému zdroju tepla, požadovanému zníženiu teploty, geometrii inštalácie a požiadavkám na validáciu OEM.
BSTFLEX vyrába produkty tepelnej ochrany pre automobilové kabeláže, hadice, káble, kvapalinové vedenia a komponenty susediace s výfukom. Dostupné technológie zahŕňajú hliníkové reflexné návleky, tepelnú ochranu na báze sklolaminátu, vysokoteplotné textilné návleky, odnímateľné ovinovacie konštrukcie a zákazkové automobilové tepelné štíty.
Pre projekt tepelnej ochrany OEM alebo zákazkového káblového zväzku pošlite rozmery zväzku, informácie o zdroji tepla, fotografie inštalácie, výkresy a požadované špecifikácie. Tieto informácie umožňujú vyhodnotiť konštrukciu návleku a spôsob inštalácie pred odberom vzoriek.
Návlek na tepelnú ochranu káblového zväzku je flexibilná tepelná bariéra inštalovaná okolo automobilovej kabeláže na zníženie vystavenia teplu z blízkych komponentov, ako sú výfukové potrubia, turbodúchadlá, katalyzátory, prevodovky a systémy EGR.
Neexistuje jeden najlepší materiál pre každú aplikáciu. Hliníkový sklolaminát je obzvlášť užitočný na tienenie sálavého tepla, zatiaľ čo iné sklolaminátové, silikónom potiahnuté sklolaminátové, čadičové, kremičité a viacvrstvové konštrukcie môžu byť vybrané pre rôzne kombinácie teploty, flexibility a vystavenia vplyvom prostredia.
Áno. Ovinovacie, suché zipsy, cvakacie a samozatváracie dizajny možno nainštalovať okolo mnohých hotových zväzkov bez toho, aby bolo potrebné prevliekať veľké konektory cez rúrkový návlek.
Reflexný hliníkový povrch môže znížiť sálavé teplo dosahujúce chránený zväzok, najmä ak je návlek otočený k zdroju tepla a je zachovaná vhodná vzdialenosť. Priamy kontakt s horúcim povrchom vytvára iné podmienky prenosu tepla a môže vyžadovať dodatočnú izoláciu alebo lepšie vedenie.
SAE J2302 sa používa na vyhodnotenie tepelnej účinnosti návlekov, hadíc a páskovej izolácie proti sálavému teplu za definovaných testovacích podmienok. Nemalo by sa zamieňať so všeobecným teplotným hodnotením materiálu.
Áno. Priemer, dĺžka, textilná štruktúra, reflexný povrch, izolačné vrstvy, upevňovací systém, výrezy, šitie a celkový tvar možno prispôsobiť podľa káblového zväzku a inštalácie.
Užitočné informácie zahŕňajú rozmery zväzku, chránenú dĺžku, geometriu konektorov a vetiev, typ a teplotu zdroja tepla, vôľu, požadovanú teplotu zväzku, spôsob inštalácie, očakávané množstvo a príslušné špecifikácie alebo požiadavky na validáciu OEM.
Pre reflexnú ochranu automobilových káblových zväzkov si pozrite BSTFLEX Hliníkový tepelne ochranný návlek rad alebo pošlite svoj výkres a tepelné požiadavky pre vlastné odporúčanie.
