Čo je tepelný štít na aute?

Stručná odpoveď: A tepelný štít na aute je ochranná bariéra umiestnená medzi zdrojom tepla (ako je výfuk, turbo alebo katalyzátor) a blízkymi komponentmi. Jej úlohou je znížiť prenos tepla – najmä sálavé teplo —na ochranu častí, ako sú kabeláž, hadice, plastové obloženie, spodné panely a dokonca aj podlaha kabíny.

Čo je tepelný štít v aute (jednoduchá definícia)

Keď sa ľudia pýtajú „Čo je tepelný štít v aute“ , zvyčajne sa tým myslia tenké kovové alebo kompozitné panely umiestnené v blízkosti výfukového systému. Z technického hľadiska je tepelný štít tepelná bariéra určené na:

• Odrážať sálavé teplo mimo dosahu citlivých častí
• Znížte tepelné prehriatie do blízkych panelov a obloženia
• Nižšie povrchové teploty ktoré by mohli poškodiť plasty, káble alebo hadice
• Zlepšiť spoľahlivosť ochranou komponentov vystavených vysokým teplotám

Kde sa na aute nachádzajú tepelné štíty?

A tepelný štít auta sa zvyčajne nachádza všade tam, kde je vysoká teplota v blízkosti zraniteľných komponentov. Medzi bežné miesta patria:

• Oblasť výfukového potrubia (motorový priestor)
• Oblasť turbodúchadla (tepelné štíty turbodúchadiel sú bežné vo výkonných a OEM dizajnoch)
• Katalyzátor a blízke podlahové panely pod karosériou
• Vedenie výfukového potrubia v blízkosti plastových panelov, palivového potrubia, brzdového potrubia alebo kabeláže
• Nasávacia plocha (niektoré vozidlá používajú tepelné štíty nasávaného vzduchu na zníženie tepelnej izolácie)

Ak potrebujete znížiť teplo pri zdroji (nielen tieniť susedné časti), zvážte riešenia izolácie výfuku ako súčasť kompletného tepelného plánu.

Čo robí tepelný štít?

Väčšina tepelných štítov funguje tak, že rieši sálavé teplo Sálavé teplo je ako „teplo, ktoré cítite“ z horúceho výfuku bez toho, aby ste sa ho dotýkali. Reflexný povrch a vzduchová medzera môžu výrazne znížiť prenos žiarenia do blízkych komponentov.

V tesných priestoroch, kde nie je možné udržať vzduchovú medzeru, môžu inžinieri kombinovať tienenie s izolačnými konštrukciami. Napríklad: tienenie chráni susedné časti, zatiaľ čo izolácia odvetrávania znižuje teplo pri zdroji.

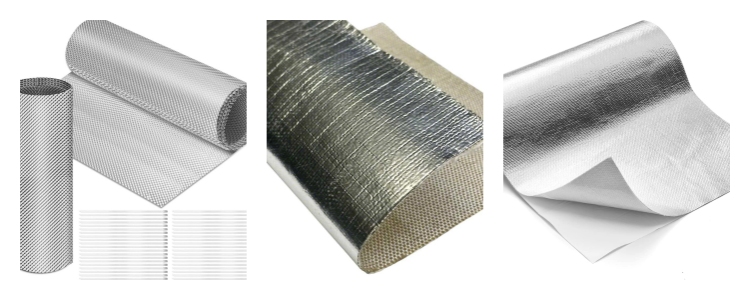

Typy tepelných štítov na autách

1) Lisované alebo tvarované kovové tepelné štíty

Tieto sa bežne považujú za tenké kovové panely pripevnené pomocou svoriek alebo spojovacích prvkov. Sú účinné, keď si zachovávajú rozostup a neuvoľňujú sa.

2) Viacvrstvové tienenie (kov + izolácia)

Používa sa v teplejších zónach, kde nestačí jednoduchý kovový panel, najmä v okolí turba a katalyzátora.

3) Lokálne bariérové materiály a pásky

Pre cielenú ochranu v malých priestoroch môžu inštalatéri použiť tepelné štíty a bariéry kde je to relevantné.

4) Objímky na hadice a káble v blízkosti horúcich zón

Ak je riziko na vedení (palivo, hydraulika, kábel, zväzok káblov), použite určené návleky, ako napríklad ochrana protipožiarnych rukávov na ochranu hadíc a káblov v blízkosti výfukových potrubí.

Príznaky zlého tepelného štítu (a čo skontrolovať)

• Hrkotavý zvuk pod autom, najmä pri voľnobehu alebo pri zrýchľovaní
• Voľný štít alebo chýbajúce upevňovacie prvky/spony
• Viditeľné poškodenie (praskliny, silná korózia, škvrny od pretierania)
• Tepelné stopy na blízkych obloženiach, kabeláži alebo spodných paneloch karosérie

Najčastejším spôsobom poruchy je mechanický: štít sa uvoľní v dôsledku vibrácií a začne hrkotať alebo trieť. Oprava montážnych bodov a obnovenie rozostupov je zvyčajne dôležitejšie ako pridanie hrubšieho materiálu.

Môžete jazdiť s chýbajúcim tepelným štítom?

V mnohých vozidlách môže chýbajúci tepelný štít zvýšiť vystavenie teplu blízkym komponentom a podvozku. To môže viesť k rýchlejšiemu starnutiu plastov, hadíc a kabeláže a v niektorých prípadoch môže zvýšiť teplotu podlahy kabíny. Ak spozorujete známky tepelného poškodenia alebo tesnú medzeru v blízkosti palivového potrubia/kabeláže, okamžite to riešte.

Kontrolný zoznam pripravený na RFQ (pre zákazkové tepelné tienenie)

Ak vyvíjate riešenie tepelnej ochrany pre vozidlo alebo platformu zariadenia, pošlite nasledujúce údaje, aby ste získali rýchle odporúčanie:

Často kladené otázky

Čo je tepelný štít na aute?

Tepelný štít na aute je bariéra umiestnená medzi horúcimi komponentmi (výfuk, turbo, katalyzátor) a blízkymi časťami, ktorá znižuje prenos tepla – najmä sálavé teplo – a chráni kabeláž, hadice, panely a obloženie.

Na čo slúži tepelný štít v aute?

Používa sa na ochranu zraniteľných komponentov pred vystavením teplu, zníženie tepelného prehrievania a zlepšenie spoľahlivosti v tesných priestoroch, kde sa horúce časti nachádzajú blízko plastov, kabeláže a spodných panelov karosérie.

Prečo hrkajú tepelné štíty?

Väčšina hrkotania sa vyskytuje, keď sa uvoľnia spony alebo upevňovacie prvky, korózia zníži tuhosť alebo sa štít počas vibrácií dotkne iného komponentu. Obnovenie bezpečného upevnenia a rozstupu zvyčajne problém vyrieši.

Znižujú tepelné štíty teplotu motorového priestoru?

Môžu znížiť vystavenie lokálnym oblastiam sálavému teplu. Pre výrazné zníženie teploty inžinieri často kombinujú tienenie s izoláciou na strane výfuku, aby znížili teplo pri zdroji.
