Rýchla odpoveď: izolačnú deku telesa turbíny vyraďte z prevádzky, ak je nasiaknutá olejom alebo palivom, má odhalenú izoláciu, otvorené švy, poškodené upevňovacie body, zlyhaný istiaci materiál, silnú deformáciu, neistú identitu alebo taký tvar, ktorý už neposkytuje dostatočnú vôľu pre wastegate a okolité vedenia. Deka by nemala byť schválená na opätovné použitie len preto, že jej vonkajší kryt stále vyzerá prijateľne.
Neexistuje žiadny univerzálny interval výmeny pre každú turbo deku. Životnosť závisí od kompletnej konštrukcie, teploty telesa turbíny, zaťažovacieho cyklu, vibrácií, kontaminácie, presnosti inštalácie a od toho, či je produkt navrhnutý tak, aby sa dal demontovať po tepelných cykloch. Kontrola preto vyžaduje tak kontrolu stavu, ako aj preskúmanie histórie produktu.

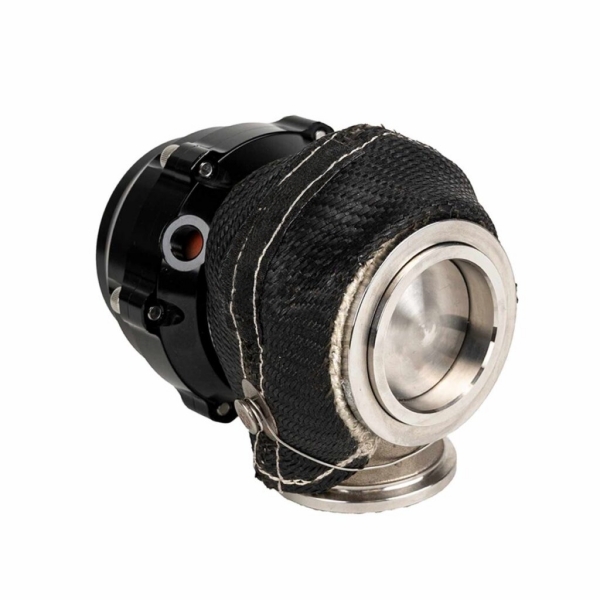

Táto príručka sa týka flexibilnej izolačnej deky upevnenej okolo telesa turbíny turbodúchadla. Nezahŕňa ochranný produkt na strane kompresora. Pre túto samostatnú bezpečnostnú aplikáciu pozri Kontrola bezpečnostnej deky turba.

Kontrola by mala viesť k jednému zo štyroch zdokumentovaných rozhodnutí:
| Rozhodnutie | Typický základ | Požadovaná akcia |
|---|---|---|
| Ponechať v prevádzke | Deka zostáva správne upevnená, suchá, zaistená a spĺňa kritériá schváleného stavu. | Zaznamenajte kontrolu a ďalší spúšťač preskúmania. |
| Upraviť inštaláciu | Samotná deka sa zdá byť v prevádzkyschopnom stave, ale schválený spojovací materiál je uvoľnený, nesprávne vedený alebo chýba. | Vypnite zariadenie, nechajte systém vychladnúť a upravte inštaláciu pomocou špecifikovaných komponentov. Pred použitím skontrolujte deku a oblasti kotvenia. |
| Karanténa na posúdenie | Stav je neistý kvôli kontaminácii, nezvyčajnému vystaveniu teplu, nedokumentovanej oprave, neznámemu číslu dielu alebo zmenenej konfigurácii turbodúchadla. | Vyraďte deku z prevádzky a získajte stanovisko pre konkrétny produkt a konštrukciu. |
| Vymeniť | Izolácia je odhalená, švy alebo upevňovacie body zlyhali, deka je nasiaknutá horľavou kvapalinou, uloženie už nie je stabilné alebo bol produkt po posúdení zamietnutý. | Odstráňte základnú príčinu a objednajte náhradný diel na základe aktuálnej inštalácie, nielen tvaru poškodenej deky. |
Rozhodnutie by malo vychádzať z kompletnej zostavy: vonkajší kryt, podšívka na horúcej strane, izolačné jadro, švy, lemovanie okrajov, kotvy, pružiny alebo viazací drôt. Výmena jednej pružiny neobnoví deku, ktorej oblasť kotvenia alebo izolácia už zlyhala.
Nemanipulujte s turbo dekou ani ju nenastavujte na horúcom turbodúchadle. Vypnite zariadenie, zabráňte neúmyselnému naštartovaniu a nechajte turbodúchadlo a okolité komponenty výfuku vychladnúť podľa príslušného servisného postupu.
Pred dotykom deky zaznamenajte dôvod, prečo sa kontroluje. Užitočné spúšťače kontroly zahŕňajú:
Použite pokyny špecifické pre daný produkt, ak definujú intervaly kontroly, obmedzenia demontáže alebo kritériá výmeny. Tento článok poskytuje rámec na nákup a posúdenie stavu; nenahrádza tieto pokyny.
| Oblasť kontroly | Čo hľadať | Prečo je to dôležité |
|---|---|---|

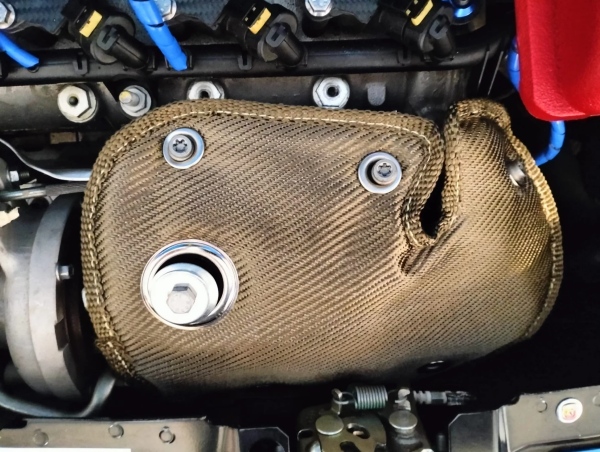

| Inštalovaná poloha | Pohyb, ovisnutie, zhrnutie, otvorená medzera alebo izolačná deka, ktorá sa posunula zo schválenej polohy. | Posunutá deka môže odhaliť zamýšľanú oblasť pokrytia alebo prekážať susedným dielom. |
| Vonkajší kryt | Prekrvenie, otvory, prederavené miesta, silné lokálne zafarbenie, tvrdé miesta, pľuzgiere, delaminácia alebo škvrny od kvapalín. | Vonkajší kryt chráni a obsahuje vnútornú izoláciu. Samotný vzhľad povrchu nedokáže potvrdiť stav skrytých vrstiev. |
| Švy a lemovanie hrán | Pretrhnutá niť, otvorený šev, vytiahnuté lemovanie, štiepenie alebo izolácia viditeľná cez okraj. | Zlyhanie švu môže umožniť pohyb izolácie a stratu tvaru. |
| Upevňovacie body | Roztrhnuté oblasti kotvenia, zväčšené otvory, uvoľnené nity, skreslené úchytky alebo kotvy odťahujúce sa od deky. | Udržovacie zaťaženie sa prenáša cez tieto oblasti; lokálne poškodenie nie je len kozmetické. |

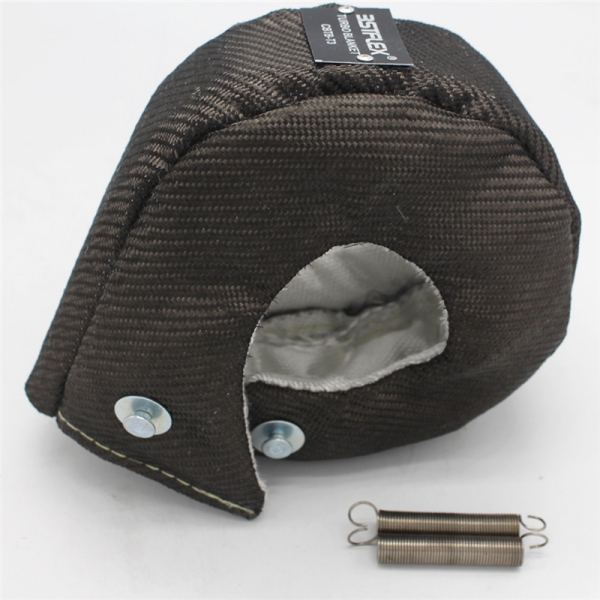

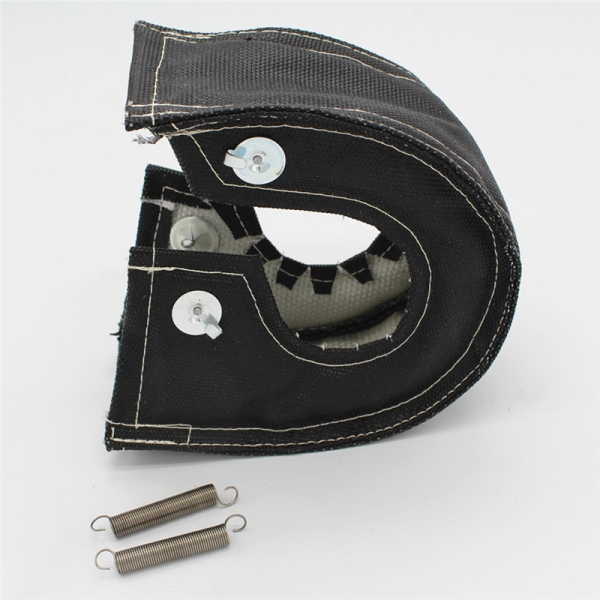

| Pružiny a upevňovací drôt | Chýbajúci, natiahnutý, deformovaný, zlomený, skorodovaný alebo nesprávne vedený spojovací materiál. | Spojovací materiál musí držať schválený vzor bez poškodenia deky alebo zasahovania do turbodúchadla. |
| Vôľa obtokového ventilu a akčného členu | Značky, trenie, obmedzený pohyb tiahiel alebo hardvér prechádzajúci dráhou akčného členu. | Deka a jej upevňovacie prvky nesmú prekážať požadovanému pohybu. |
| Prípojky oleja a chladiacej kvapaliny | Mokro, zvyšky, škvrny alebo dôkazy o tom, že deka skryla únik. | Úniky musia byť odstránené skôr, ako sa izolácia vráti do prevádzky. |
| Susedné komponenty | Roztavená kabeláž, teplom poškodené hadice, stopy po kontakte alebo nové horúce miesta. | Tieto zistenia môžu naznačovať problém s inštaláciou alebo tepelným manažmentom, ktorý si vyžaduje viac než len výmenu deky. |
| Identifikácia a história | Chýbajúci štítok, neznámy vzor, nedokumentovaná úprava alebo neschopnosť priradiť deku k schválenej konfigurácii. | Stav nemožno spoľahlivo posúdiť, keď sú konštrukcia a zamýšľané osadenie neznáme. |

Kontaminácia olejom a palivom si vyžaduje okamžitú pozornosť, pretože horľavá kvapalina môže vytvoriť nebezpečenstvo požiaru, ak sa zadrží v blízkosti horúceho telesa turbíny. Bezpečne zastavte prevádzku, odstráňte únik a udržujte kontaminovanú deku mimo prevádzky, kým sa neposúdi jej stav.
Nepredpokladajte, že utieranie, umývanie, čistenie rozpúšťadlom, tlakové umývanie alebo sušenie obnoví pôvodný stav. Či je povolené povrchové čistenie, závisí od presného vonkajšieho krytu, izolácie, prešívania a stupňa prieniku. Ľahká vonkajšia známka a deka, ktorá absorpciou pohltila kvapalinu cez svoje vrstvy, nie sú rovnocenné stavy.
Výmena by sa mala dôkladne zvážiť, keď:
Kvapalina na chladenie alebo kontaminácia vodou nepredstavuje rovnaké riziko požiaru ako palivo, no napriek tomu vyžaduje odstránenie úniku a kontrolu stavu. Vlhkosť, čistiace chemikálie a opakované namáčanie môžu ovplyvniť niektoré konštrukcie, spojovací materiál alebo identifikačné štítky. Deku nevracajte do prevádzky, kým sa neodstráni príčina úniku a výrobok nebude suchý a vyhovujúci podľa návodu.
Niektoré konštrukcie turbodek môžu počas svojich úvodných zábehových cyklov uvoľňovať dočasný zápach alebo mierny dym. Toto správanie sa musí potvrdiť v návode pre daný konkrétny výrobok; nemožno ho predpokladať pri každej deke.
Pozorovaný jav pri prvom použití by sa mal považovať za varovanie, a nie za normálny zábeh, ak:
Nepoužívajte opakované chody motora na „vypálenie“ neznámej kvapaliny. Vypnite motor, nechajte zostavu vychladnúť a skontrolujte oblasť turbodúchadla. Odstránenie úniku alebo chyby pri inštalácii je dôležitejšie ako zachovanie tepelnej izolačnej deky.
Opakované zahrievanie a chladnutie môže zmeniť omak a tvar textilnej izolácie. Niektoré konštrukcie sa po vytvrdnutí a tepelnom cyklovaní stanú tuhšími alebo menej flexibilnými. Tuhosť sama o sebe nie je univerzálnym kritériom na vyhovenie/nevyhovenie, ale ovplyvňuje demontáž, opätovnú inštaláciu a schopnosť deky prispôsobiť sa skrini.
Skontrolujte zmeny, ktoré naznačujú stratu prevádzkyschopnosti:
Neexistuje žiadne jednotné číslo tepelných cyklov, po ktorom sa musí každá turboizolácia vymeniť. Vozidlo na každodenné jazdenie, pretekárske použitie, lodný motor a nepretržite zaťažený generátor vystavujú izoláciu rôznym teplotám, trvaniu, vibráciám a postupom údržby. Použite kritériá založené na stave spolu so schváleným plánom údržby.
Nepredpokladajte, že každá turboizolácia je po demontáži opätovne použiteľná. Niektoré konštrukcie sú navrhnuté tak, aby zostali namontované po tepelnom namáhaní, pretože ohýbanie vytvrdenej izolácie môže prasknúť alebo narušiť izolačnú vrstvu. Iné výrobky môžu umožňovať kontrolovanú demontáž a opätovnú montáž, ak sú splnené ich kontrolné kritériá.
Pred odstránením izolácie na účely bežného servisu overte:
Odstránená izolácia by sa nemala opätovne montovať, ak stratila svoju identifikáciu, nedokáže udržať schválený tvar, má obnaženú izoláciu, poškodené švy alebo kotvy, obsahuje neschválenú kontamináciu alebo už nesedí bez použitia nadmernej sily.
Informácie o výbere upevnenia a kontrole spojovacieho materiálu nájdete v časti Inštalačný materiál turboizolácie: pružiny, viazací drôt a upevňovacie body.

Výmena iba spojovacieho materiálu môže postačovať iba vtedy, keď telo izolácie, oblasti kotiev, švy a tvar zostávajú prijateľné a je k dispozícii správny náhradný komponent.
Oprava iba pomocou spojovacieho materiálu môže byť vhodná, keď:
Vymeňte alebo vyraďte kompletnú izolačnú deku, keď:
Nepridávajte silnejšie pružiny, extra drôt ani nové otvory na kompenzáciu problému so vzorom alebo usadením. Spojovací materiál by mal pridržiavať schválenú deku; nemal by nútiť nevhodnú deku na teleso.
Náhradné turbodúchadlo môže využívať iný obrys telesa turbíny, A/R, usporiadanie obtokového ventilu, polohu akčného členu, výstupné pripojenie alebo vedenie potrubia, aj keď sa všeobecný názov modelu zdá podobný.
Skontrolujte usadenie znova, keď sa zmení čokoľvek z nasledujúceho:
Neschvaľujte starú deku len preto, že sa dá natiahnuť alebo zviazať okolo nového telesa. Posúďte novú inštaláciu ako projekt usadenia. Príručka Turbo Blanket vs Heat Shield vám môže tiež pomôcť, keď zmenená inštalácia vyžaduje inú stratégiu tepelnej ochrany.
Nasledujúce podmienky sú praktickými dôvodmi na vyradenie izolačnej deky telesa turbíny z prevádzky a jej výmenu alebo získanie formálneho stanoviska:
| Podmienka | Odporúčané opatrenie |
|---|---|
| Izolácia nasýtená olejom alebo palivom | Odstráňte únik a vymeňte, pokiaľ presný výrobok nemá schválený postup obnovy a deka týmto postupom prejde. |
| Odkrytá izolácia alebo materiál horúcej strany | Vymeňte alebo predložte na posúdenie výrobcom; neopravujte záplatami z nesúvisiacej textílie ani pásky. |
| Otvorený šev, zlomené lemovanie alebo roztrhnutá oblasť kotvenia | Vyraďte z prevádzky. Výmena sa vo všeobecnosti vyžaduje, pokiaľ neexistuje schválený proces opravy. |
| Deka nedokáže udržať schválený tvar | Vymeňte; silnejší spojovací materiál nie je platnou nápravou stratenej rozmerovej stability. |
| Pretrvávajúci dym alebo zápach z neznámeho zdroja | Zastavte, nechajte vychladnúť a skontrolujte. Pred rozhodnutím, či je izolačná deka použiteľná, odstráňte prípadné úniky alebo miesta kontaktu. |
| Kontakt s pohybujúcim sa aktuátorom alebo tiahlom | Vyraďte z prevádzky, skontrolujte, či nedošlo k poškodeniu, a upravte usadenie. Vymeňte, ak vzor alebo stav deky nemožno schváliť. |
| Neznáma totožnosť produktu alebo nedokumentovaná úprava | Umiestnite do karantény, kým sa nepotvrdí konštrukcia a usadenie. Vymeňte, ak vhodnosť nemožno zdokumentovať. |
| Nové turbodúchadlo alebo zmenený kryt | Vykonajte nové posúdenie usadenia; objednajte nový vzor, ak stará deka nezodpovedá schválenej geometrii. |

Vyhlásenia ako „vymieňajte každý rok“ alebo „turbo deka vydrží niekoľko rokov“ sú príliš všeobecné, pokiaľ nie sú spojené s konkrétnym produktom, konštrukciou a prevádzkovým profilom.
Užitočný plán údržby určuje:
V prípade vozových parkov, generátorov, lodných alebo OEM programov uchovávajte fotografie schválenej inštalácie spolu so servisným záznamom. To uľahčuje identifikáciu pohybu, zmeneného vedenia potrubia alebo chýbajúceho materiálu počas neskorších kontrol.
Nepoužívajte natiahnutú, spálenú alebo upravenú deku ako jedinú referenciu vzoru. Poskytnite aktuálne informácie o turbodúchadle a inštalácii.
| Pole pre dopyt na náhradu (RFQ) | Informácie, ktoré je potrebné poskytnúť |
|---|---|
| Dôvod výmeny | Bežná prevádzka, znečistenie, poškodenie švov, porucha montážneho materiálu, zmenené turbodúchadlo alebo neistá história. |
| Identifikácia turbodúchadla | Výrobca, model, číslo dielu a označenie krytu turbíny. |
| Kryt a inštalácia | Rozmery, označené fotografie, usporiadanie obtokového ventilu (wastegate), vôle aktuátora a potrubí. |
| Predchádzajúca deka | Dodávateľ alebo interné číslo dielu, odkaz na objednávku, revízia vzoru a fotografie pred likvidáciou. |

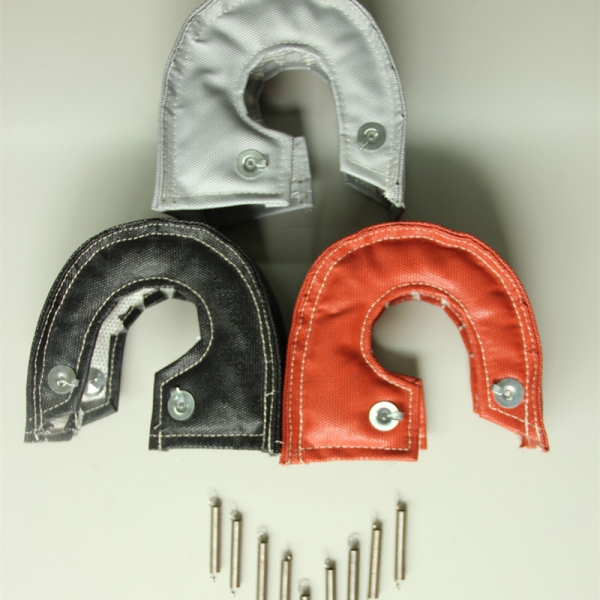

| Konštrukcja | Požadovaný vonkajší kryt z titánu, uhlíkových vlákien, aluminizovanej textílie alebo textílie potiahnutej silikónom, plus akékoľvek potvrdené požiadavky na vnútornú časť alebo výstuž. |
| Montážny materiál | Pružiny, viazací drôt, kotvy, náhradné množstvá a požiadavky na balenie. |
| Prevádzkové podmienky | Nepretržité a špičkové podmienky, pracovný cyklus, prostredie a komponent vyžadujúci ochranu. |
| Komerčné požiadavky | Množstvo vzoriek, výrobné množstvo, logo, označenie, pokyny, balenie a požadované dokumenty. |
BSTFLEX dodáva štandardnú a zákazkovú izoláciu skrine turbodúchadla prostredníctvom svojho sortimentu izolačných návlekov pre turbo. Projekty založené na výkresoch a projekty súkromných značiek môžu využívať sprievodcu výrobou OEM a zákazkových návlekov na turbo.

OEM program alebo program súkromnej značky by mal definovať informácie o kontrole a výmene pred uvoľnením do výroby. Dodaná dokumentácia môže zahŕňať:
Nepublikujte univerzálnu metódu čistenia, interval výmeny ani tvrdenie o opätovnom použití, pokiaľ to nebolo schválené pre presnú dodávanú konštrukciu. Servisný dokument by mal zodpovedať kusuovníku (BOM) a aplikácii návleku, nie generickej produktovej rade.
Vymeňte ho alebo ho vyraďte, keď je odkrytá izolácia, zlyhali švy alebo upevňovacie body, návlek je nasýtený olejom alebo palivom, uloženie sa stalo nestabilným, výrobok bol poškodený počas demontáže alebo nie je možné určiť jeho totožnosť a schválenú konfiguráciu.
Nepredpokladajte, že čistenie obnoví použiteľnosť. Najprv odstráňte únik. Pri niektorých vonkajších krytoch môže byť povolené utieranie povrchu, ale absorbovaný olej alebo palivo môže zostať vo vnútri izolácie a predstavovať nebezpečenstvo požiaru. Postupujte podľa pokynov pre konkrétnu konštrukciu alebo návlek vymeňte, ak kontamináciu nie je možné bezpečne vyriešiť.
Iba vtedy, ak je opätovné použitie pre danú konštrukciu povolené a návlek prejde požadovanou kontrolou. Návleky prešli tepelným cyklom a môžu stvrdnúť alebo krehnúť a ich ohýbanie počas demontáže môže poškodiť izoláciu, švy alebo kotvy.
Niektoré konštrukcie môžu počas počiatočnej aklimatizácie produkovať dočasný zápach alebo slabý dym, čo však musí byť potvrdené v pokynoch k výrobku. Pretrvávajúci dym, zápach oleja alebo paliva, mokrý zvyšok alebo zhoršujúci sa dym pri zaťažení si vyžadujú odstavenie a kontrolu.
Neexistuje univerzálny údaj o životnosti. Životnosť závisí od konštrukcie, teploty, doby pôsobenia, vibrácií, kontaminácie, montáže a údržby. Používajte kritériá kontroly špecifické pre daný výrobok a rozhodnutia o výmene na základe stavu.
Áno, ak telo návleku, oblasti kotiev, švy a uloženie zostávajú prijateľné a používa sa správny náhradný spojovací materiál. Celý návlek vymeňte alebo vyraďte, keď je poškodená oblasť kotvy, izolácia alebo okolitá konštrukcia.
Nie. Tepelný návlek na turbo izoluje skriňu turbíny. Bezpečnostný, triediaci alebo zachytávací návlek na turbo je samostatný produkt na strane kompresora určený na požiadavky na zachytenie. Ich kritériá kontroly a výmeny by sa nemali miešať.
Pošlite identifikáciu turbodúchadla, fotografie aktuálnej montáže, rozmery skrine turbíny a dôvod demontáže existujúceho návleku. Ak je to bezpečné, priložte fotografie poškodenia alebo kontaminácie pred čistením alebo likvidáciou.
V prípade opakovanej výroby uveďte predchádzajúcu objednávku, výkres alebo revíziu vzoru a uveďte akúkoľvek zmenu turbodúchadla, spojovacieho materiálu, vonkajšieho krytu, izolácie, značky alebo balenia. Cenová ponuka na výmenu by mala riešiť príčinu demontáže, a nie len jednoducho reprodukovať poškodený návlek.
