Tepelný štít palivovej nádrže znižuje teplo dosahujúce nádrž z blízkych komponentov výfuku a iných externých zdrojov. Môže to byť reflexná laminátová vrstva na schválenom povrchu alebo samostatný štít umiestnený medzi nádržou a výfukom. Správny návrh závisí od tepelnej dráhy, konštrukcie nádrže, upevnenia a dostupného priestoru, nielen od teplotného rozsahu uvedeného v liste údajov o materiáli.
V prípade kovovej nádrže môže povlak určiť, či je možné použiť bariéru s lepidlom na podklade. V prípade plastovej nádrže je kritický presný polymér a stav povrchu. V žiadnom prípade by sa univerzálna tepelná ochrana nemala považovať za automatickú náhradu za pôvodnú ochranu nádrže vozidla.
Dodávky BSTFLEXreflexné tepelnoizolačné fólie a rohožena preskúmanie aplikácie. Táto príručka sa zameriava na výber materiálu pre vonkajšiu bariéru palivovej nádrže, a nie na úpravu nádrže alebo jej palivového systému.

Palivová nádrž vedľa výfukového potrubia môže byť na jednej stene vystavená značnému sálavému teplu. Môže byť tiež vystavená horúcemu vzduchu pod karosériou alebo teplu vedenému cez susedné konštrukcie. V niektorých palivových systémoch prevádzka čerpadla alebo vracanie paliva pridáva vnútorné teplo. Vonkajšia reflexná bariéra rieši iba tepelné dráhy, ktoré môže ovplyvniť jej poloha a konštrukcia.
Pred výberom materiálu identifikujte chránené množstvo: teplotu steny nádrže, teplotu paliva alebo teplotu blízkeho potrubia či komponentu. Ide o rôzne merania. Chladnejšia vonkajšia záplata nedokazuje, že celý objem paliva je chladnejší a kryt nádrže automaticky nerieši prehrievanie inde v palivovom okruhu.
Ak je postihnutou časťou hadica a nie nádrž, skontrolujte konkrétnu súčasťtepelná ochranná manžeta palivového potrubiaTúto požiadavku uchovávajte oddelene od plechového materiálu špecifikovaného pre oblasť nádrže.
Neschvaľujte lepenie na holom hliníku a predpokladajte, že výsledok platí pre lakovanú oceľ. Lepidlo sa prichytí na povrch, s ktorým sa dotýka: farba, náter alebo kontaminácia môžu byť dôležitejšie ako podkladový kov. Zaznamenajte povrchovú úpravu nádrže a na skúšku adhézie použite reprezentatívne výrobné povrchy.
Overte si, či sú navrhovaná príprava a lepidlo kompatibilné s požiadavkami výrobcu nádrže. Neodstraňujte ochranné nátery len kvôli zlepšeniu počiatočnej lepivosti. Ak nie je k dispozícii schválený lepený povrch, namiesto vynúteného nanášania lepidla použite samostatný podopretý štít.
Tepelný štít na plastovú palivovú nádrž potrebuje viac než len lepidlo, ktoré je opísané ako vysokoteplotné. Polyetylén a polypropylén sú plasty s nízkou povrchovou energiou a je ťažké ich spojiť bežnými páskami. Priľnavosť k natretému testovaciemu panelu nepreukazuje kompatibilitu s polyetylénovou nádržou.
Identifikujte skutočný vonkajší povrch vrátane akejkoľvek úpravy, textúry alebo náteru. Vyžiadajte si kompatibilitu podkladu pre daný povrch a overte si ju u dodávateľa nádrže. Viacvrstvová nádrž by sa nemala špecifikovať na lepenie jednoduchým pomenovaním vnútornej bariérovej vrstvy.
Na prilepenie plechu nepoužívajte na nainštalovanú palivovú nádrž ošetrenie plameňom, nekontrolované zahrievanie ani neschválené rozpúšťadlá. Ak nie je možné zabezpečiť kvalifikáciu lepenia, zmeňte koncept upevnenia.návod na odlepenie a nalepenie tepelného štítuZahŕňa všeobecné otázky týkajúce sa výberu lepidla.

Na vonkajšej strane nádrže.Lepená záplata sa môže zvážiť iba vtedy, ak bol povrch nádrže, lepidlo a inštalácia schválené pre danú aplikáciu. Reflexná strana je otočená k zdroju žiarenia; lepiace rozhranie zostáva predmetom vlastného teplotného limitu. V návrhu zohľadnite požiadavky na pohyb a prevádzku nádrže.
Na samostatnom nosiči alebo držiaku.Podopretá bariéra môže prerušiť dráhu žiarenia bez toho, aby sa spoliehala na priľnavosť k nádrži. Nosič, montážne miesta a ponechaná medzera sú súčasťou zostavy. Flexibilná rohož nie je samonosný kovový panel a vyžaduje si vhodné podperné usporiadanie.
Na susednom paneli karosérie.Toto môže ochrániť daný panel, ale nemusí to nevyhnutne ochrániť nádrž. Skontrolujte, či sa zvolená poloha skutočne nachádza medzi zdrojom tepla a oblasťou nádrže, ktorá je predmetom záujmu. Pohodlný prístup nie je dostatočným dôkazom, že umiestnenie bude fungovať.
Zachovajte požadované pôvodné tienenie, pokiaľ nebola schválená náhradná zostava. Nevŕtavajte ani neskrutkujte do nádrže na pripevnenie bariéry. Tepelná fólia nie je opravou úniku paliva ani systémom na ochranu pred požiarom.
Po definovaní povrchu pre inštaláciu a montážneho usporiadania porovnajte celý laminát. Nasledujúce produkty BSTFLEX poskytujú východiskové materiály; samotný zoznam produktov neschvaľuje priame pripevnenie ku každej nádrži.
| Možnosť materiálu | Stavebníctvo | Kontrola projektu palivovej nádrže |
|---|---|---|

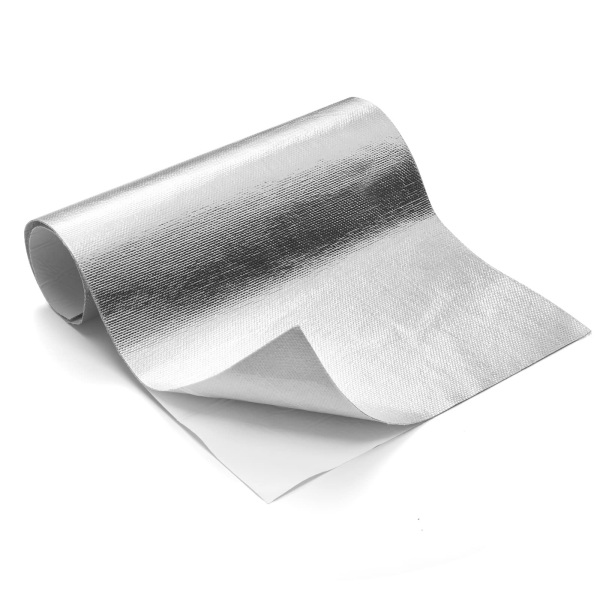

| Tepelný štít z hliníkovo-oxidu kremičitého s lepidlom | Tkaný kremičitý substrát, reflexná plocha a lepiaca podložka. | Overte kompatibilitu podkladu, teplotu rozhrania a či je lepenie vykonané na nádrži alebo na samostatnom schválenom povrchu. |
| Tepelne ochranný štít z hliníkových sklolaminátov s lepiacou podložkou | Hliníkový reflexný povrch, vrstva zo sklenených vlákien a lepiaca podložka. | Vyhodnoťte hrúbku inštalácie, prispôsobenie kontúram a upevnenie po špecifikovanom tepelnom a environmentálnom vystavení. |

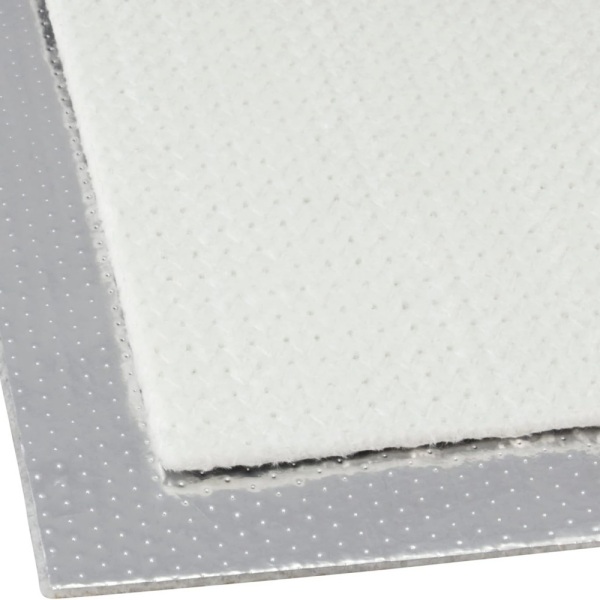

| Tepelne bariérová rohož z hliníkovo-oxidu kremičitého | Tkaný silikón s reflexnou vrstvou; dodaný podklad a spôsob upevnenia špecifikujte samostatne. | V prípade podopretej konštrukcie definujte nosič, okrajové zaistenie a montážne zaťaženia namiesto predpokladu, že textília sa podopiera sama. |
Hodnota teploty oxidu kremičitého alebo sklolaminátu nie je povolenou teplotou nádrže, montážneho lepidla alebo celého laminátu. Špecifikujte obklad, podklad, medzivrstvové spojenie a upevnenie ako jednu konštrukciu a zároveň skontrolujte limit každej príslušnej vrstvy.
Požiadavka na izoláciu palivovej nádrže sa niekedy zmení na kompletný návrh ešte predtým, ako bol identifikovaný zdroj tepla. Začnite s oblasťou smerujúcou k výfuku. Zmapujte odkrytú stenu a skontrolujte cesty okolo jej rohov, spojov a montážnych prvkov.
Napríklad, ak výfukové potrubie vedie vedľa jednej steny nádrže, správne umiestnená bočná bariéra môže riešiť identifikovanú radiačnú expozíciu bez toho, aby zakrývala nesúvisiace povrchy. Ide o možnosť usporiadania, ktorú je potrebné vyhodnotiť, nie o overený návrh pre každé vozidlo. Krytie musí stále zohľadňovať skutočnú geometriu zdroja a prevádzkový pohyb.
Úplné pokrytie mení výmenu tepla na väčšej ploche a môže tiež obmedziť teplo opúšťajúce nádrž. Nepredpokladajte, že väčšie pokrytie vždy znamená nižšiu teplotu paliva. Zachovajte ventilačné, odvodňovacie a servisné funkcie a overte navrhované pokrytie oproti skutočnému tepelnému cieľu.
Zaznamenajte minimálnu vzdialenosť medzi výfukom a nainštalovaným štítom, nielen vzdialenosť k holej nádrži. Zahrňte hrúbku materiálu, spoje, konzoly a možné priehyby. Zohľadnite rozťažnosť výfuku a pohyb nádrže a jej podpier v rámci špecifikovaných prevádzkových podmienok vozidla.
Neexistuje univerzálna vzdialenosť medzi výfukom a palivovou nádržou, ktorú by bolo možné schváliť na základe všeobecného popisu v hárku. Použite požiadavky výrobcu vozidla a nádrže a overenú inštaláciu. Nemožno predpokladať, že hrubšia bariéra kompenzuje nedostatočnú vzdialenosť, najmä ak vytvára kontakt.
Tam, kde pôvodný dištančný štít vytvára zámernú vzduchovú medzeru, jeho nahradenie lepenou rohožou zmení usporiadanie. Posúďte to ako zmenu dizajnu, nie ako náhradu materiálu za podobný.
Na výkrese pokrytia znázornite popruhy nádrže, oporné podložky, plniace a odvzdušňovacie prípojky, palivové potrubia, kabeláž a prístupové body. Pod popruh nádrže nevkladajte neschválenú vrstvu ani nemeňte usporiadanie podpery len preto, aby ste udržali flexibilnú podložku. Bariéra nesmie zasahovať do upevnenia nádrže ani do rozloženia zaťaženia.
Udržujte odtokové cesty a kontrolné oblasti prístupné. Skontrolujte, kde sa môžu na okraji alebo medzi vrstvami hromadiť nečistoty, voda alebo uniknutá kvapalina. V prípade vystavenia kvapalinám je potrebná požiadavka na kompatibilitu materiálu; slovo hliníkovaný nestanovuje odolnosť voči palivu ani vhodnosť na ponorenie do paliva.
V prípade miest pod karosériou vyhodnoťte odolnosť voči striekajúcej vode, oderu a upevneniu. Tenký reflexný laminát nenahrádza ochranu pred nárazom. Do tepelného posúdenia zahrňte akýkoľvek ďalší ochranný kryt alebo nosič, a nepovažujte ho za nesúvisiace príslušenstvo.
Definujte limity akceptácie a polohy merania so zodpovedným inžinierom vozidla alebo palivového systému. Meranie vonkajšej steny, meranie adhézneho rozhrania a meranie teploty paliva odpovedajú na rôzne otázky. Používajte schválené metódy prístrojového vybavenia; neupravujte nádrž na inštaláciu senzora ako súčasť neformálnej skúšky materiálu.
Zaznamenajte druh paliva a hladinu paliva, okolité podmienky, zaťaženie vozidla, konfiguráciu výfuku a prietok vzduchu. Pri hodnotení kandidátov udržiavajte tieto podmienky porovnateľné. Zahrňte príslušné obdobia prevádzky, nízke otáčky a obdobia po vypnutí, aby sa hodnotenie neskončilo pred oneskoreným teplotným vrcholom.
Porovnajte navrhované tienenie so schválenou referenčnou zostavou. Neodstraňujte požadované pôvodné tienenie len preto, aby ste vytvorili netienenú základnú čiaru pre cestnú skúšku. Po dohodnutej expozícii skontrolujte laminát, spoj, hrany, podpery a medzery, ako aj zaznamenané teploty.
Zníženie teploty hláste iba pre testované usporiadanie. Percento odrazivosti nie je zaručené zníženie teploty paliva a vonkajšia bariéra by sa nemala predávať ako univerzálny liek na poruchy parového uzáveru alebo palivového systému.
Pošlite materiál nádrže a vonkajšiu povrchovú úpravu, pohľad na zostavu zobrazujúci výfuk, zamýšľané umiestnenie štítu a dostupný priestor. Pridajte cieľovú teplotu chránenej strany, návrh montáže, expozíciu prostredia a požadované kritériá schválenia. Identifikujte neznáme prevádzkové hodnoty ako vývojové položky.
Užitočný dopyt by mohol znieť takto:Potrebujeme reflexnú bariéru medzi výfukovým potrubím a plastovou palivovou nádržou. Priame lepenie nádrže ešte nie je schválené. Prosím, uveďte kandidátske materiály pre priložený rozvrh podopretého panelu s uvedením dostupnej hrúbky, množstva vzorky a cieľových teplôt.
Tento príklad rozlišuje požiadavku na materiál od schválenia pripojenia nádrže. V prípade opakovaných tvarov môže spoločnosť BSTFLEX skontrolovaťdiely tepelnej bariéry vyrezané na mieruso špecifikovanými kontúrami a otvormi. Materiálová konštrukcia, detaily prestavby a hotová vzorka sú potvrdené pre projekt.
Informácie o listoch, prevedených komponentoch a plánovaní výroby nájdete v našichtepelnoizolačný materiál a dodávky OEMUveďte prototypové a výrobné množstvá samostatne, aby cenová ponuka zodpovedala zamýšľanému formátu dodávky.
Až po tom, čo výrobca nádrže povolí upevnenie a podklad je overený pre presný vonkajší povrch a prevádzkové podmienky. Všeobecná špecifikácia vysokoteplotného lepidla nezaručuje kompatibilitu s polyetylénom alebo iným polymérom nádrže.
Nie automaticky. Identifikujte vonkajšiu tepelnú dráhu a porovnajte lokálne tienenie s akýmkoľvek návrhom širšieho pokrytia. Úplné obalenie mení výmenu tepla a môže narušiť prevádzku alebo odvodnenie. Schválite rozloženie vzhľadom na skutočné požiadavky na teplotu nádrže a paliva.
Nie ako predpokladaný ekvivalent. Pôvodný štít sa môže spoliehať na svoju tuhosť, rozostup a montážne usporiadanie. Akákoľvek výmena si vyžaduje schválenie celého tepelného a mechanického návrhu, nielen materiálu plechu.
Môže to riešiť identifikovaný externý tepelný vstup, ale nie je to zaručené riešenie. Musí sa posúdiť teplota paliva, tlak, vlastnosti paliva a teplo inde v okruhu. Pred výberom bariéry nádrže ako riešenia diagnostikujte systém.
Pošlite návrh tepelného štítu palivovej nádrže spoločnosti BSTFLEXs povrchom nádrže, prevádzkovými podmienkami a požadovaným množstvom. Cenová ponuka sa potom môže týkať vhodnej materiálovej konštrukcie, a nie nedefinovanej požiadavky na vysokoteplotnú izoláciu.
