Výplň tlmiča výfuku pre 4-taktné motory pre vysokoteplotné výfukové systémy

Výplň tlmiča výfuku pre štvortaktné motory musí zvládať akustickú energiu počas prevádzky vedľa horúceho perforovaného jadra výfuku po dlhú dobu. Pri výfukových systémoch pre motocykle, ATV, UTV, pretekárske a výkonné stroje závisí správna špecifikácia výplne od oveľa viac faktorov, než je len jednoduché označenie motora ako štvortaktný.

Teplota výfukových plynov, rozmery tlmiča, objem výplne, typ vlákna, hustota inštalácie, rýchlosť plynov, vibrácie a poloha výplne vzhľadom na perforované jadro – to všetko ovplyvňuje výber materiálu.

BSTFLEX dodáva sklolaminát, čadičové vlákno, nerezovú vlnu a prispôsobené konštrukcie výplní výfukov pre náhradné aplikácie a výrobu OEM tlmičov výfuku.

Zobraziť materiály na výplň tlmičov   |   Vyžiadať si odporúčanie pre výplň

Prečo štvortaktné tlmiče výfuku potrebujú správnu špecifikáciu výplne

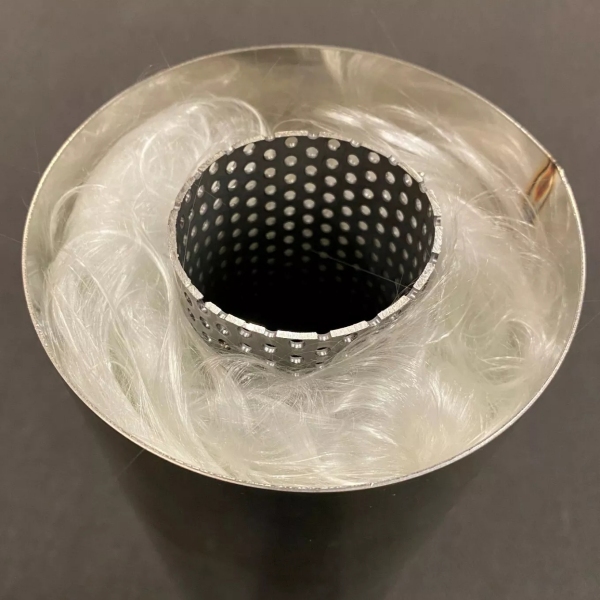

Štvortaktný tlmič zvyčajne využíva absorpčnú časť, v ktorej výplňový materiál obklopuje perforované jadro. Výfukové plyny zostávajú vo vnútri jadra, zatiaľ čo akustická energia prechádza cez perforácie do okolitého vláknitého materiálu.

Pri náročných aplikáciách môže byť materiál v blízkosti jadra vystavený trvalému teplu, vibráciám a výfukovým impulzom. Inžinierska otázka teda neznie jednoducho:

„Aká výplň sa hodí do štvortaktného tlmiča výfuku?“

Užitočnejšia špecifikácia sa pýta:

• Aké teploty sa vyskytujú v mieste výplne?
• Koľko priestoru je k dispozícii medzi jadrom a vonkajším plášťom?
• Aký materiál bol špecifikovaný v pôvodnom tlmiči?
• Je potrebná kovová retenčná alebo ochranná vrstva?
• Aká hmotnosť výplne alebo hustota inštalácie sa vyžaduje?
• Ide o cestnú, pretekársku, motokrosovú, ATV, UTV alebo priemyselnú aplikáciu?
• Dodáva sa výplň voľne, ako rohož, vo vreci, ako návlek alebo ako vopred tvarovaný komponent?

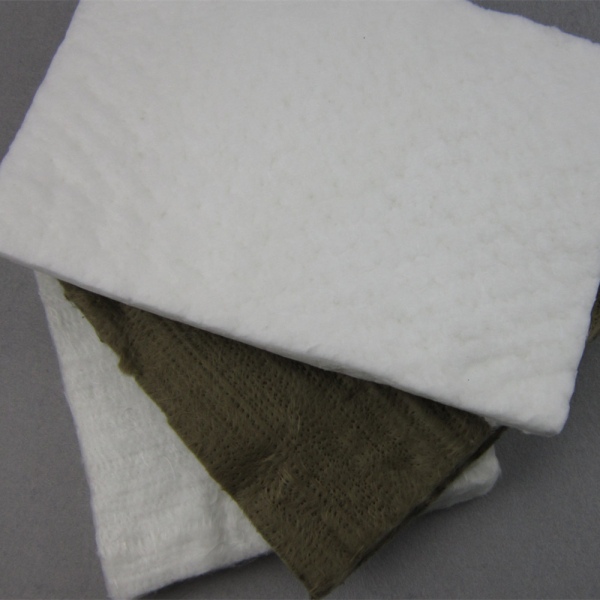

Výber materiálu výplne pre štvortaktné tlmiče výfuku

BSTFLEX ponúka niekoľko smerovaní materiálov pre štvortaktné tlmiče výfuku. Nemali by sa považovať za zameniteľné produkty len preto, že všetky možno opísať ako vysokoteplotnú výplň.

Výplň tlmiča zo sklených vlákien pre štvortaktné výfuky

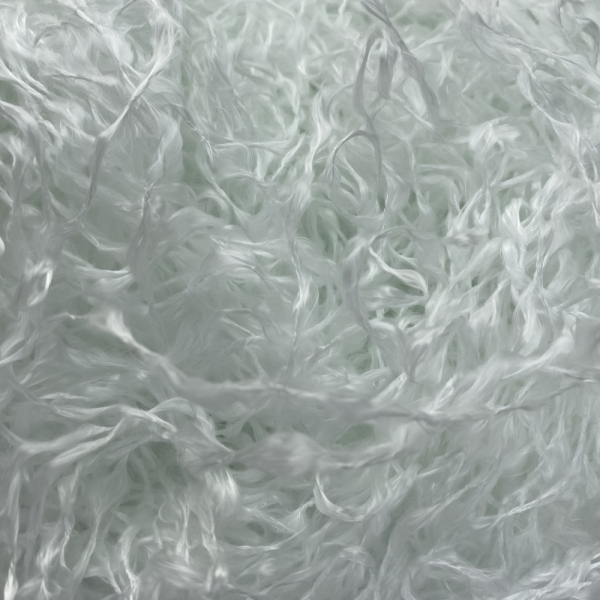

Sklolaminát zostáva dôležitou možnosťou pre výplň výfuku 4-taktných motorov pretože vláknité sklenené štruktúry dokážu zabezpečiť akustickú absorpciu a zároveň odolávať teplotám ďaleko presahujúcim bežné organické izolačné materiály.

Skutočná špecifikácia by však mala identifikovať konštrukciu sklenených vlákien namiesto jednoduchého označenia materiálu ako „sklolaminát“.

Dôležité podrobnosti pri nákupe zahŕňajú:

• typ skleneného vlákna;
• konštrukcia z nekonečných alebo textúrovaných vlákien;
• forma rohože, priadze alebo uzavretej výplne;
• konečné rozmery;
• hmotnosť vlákna na tlmič;
• cieľová hustota inštalácie;
• podmienky nepretržitej prevádzky;
• špičkové tepelné zaťaženie;
• požadovaný retenčný systém.

Pre OEM výrobu alebo aplikácie, kde je nežiaduca manipulácia s voľnými vláknami, môže BSTFLEX dodať sklolaminátový návlek na výplň tlmiča s tkanou sklenenou sieťkou. Výplň zo sklenených vlákien je uzavretá vo vnútri štruktúry z tkanej sklenenej sieťoviny a možno ju prispôsobiť podľa priemeru, dĺžky, hmotnosti výplne a požadovanej hustoty balenia.

Kedy zvážiť čadičovú výplň tlmiča

Nie všetky štvortaktné aplikácie pracujú pri rovnakej teplote. Výkonné motocykle, pretekárske motory a výfukové systémy s vysokým zaťažením môžu klásť náročnejšie tepelné požiadavky na materiál najbližšie k perforovanému jadru.

BSTFLEX ponúka čadičovú výplň tlmiča z lávových vlákien LAVA Rock Fiber ako ďalšiu materiálovú možnosť pre vysokoteplotné aplikácie tlmičov.

Čadič by sa nemal vyberať len preto, že má na papieri vyššiu teplotnú odolnosť. O tom, či ide o vhodný materiál, stále rozhoduje kompletný dizajn výfuku.

Pri hodnotení čadičovej výplne uveďte:

• prevádzkovú teplotu pri nepretržitej prevádzke;
• maximálnu očakávanú teplotu;
• rozmery jadra tlmiča;
• rozmery komory výplne;
• požadovanú hmotnosť výplne;
• aplikáciu vozidla a motora;
• predpokladanú prevádzkovú záťaž.

Ochrana výplne v blízkosti perforovaného jadra

Oblasť bezprostredne obklopujúca perforovanú rúrku môže zažívať najnáročnejšiu kombináciu tepla výfukových plynov, pohybu plynov a vibrácií.

Niektoré vysokoteplotné konštrukcie tlmičov preto používajú kovovú vrstvu medzi perforovaným jadrom a hlavnou vláknitou akustickou výplňou.

V závislosti od konštrukcie výfuku môže táto vrstva využívať nerezovú vlnu, pletený kovový materiál alebo retenčnú sieťku.

BSTFLEX dodáva nerezovú výfukovú sieťku na fixáciu výplne tlmiča pre aplikácie vyžadujúce dodatočné zabezpečenie výplne.

Účel takejto súčasti sa líši od hlavnej akustickej výplne. Preto by mala byť špecifikovaná samostatne na výkrese OEM alebo v kusovníku.

Kompozitná výplň zo sklenených vlákien a nerezovej vlny

Jedným užitočným prístupom pre náročné štvortaktné tlmiče je vrstvená konštrukcia namiesto vyplnenia celej dutiny tlmiča jedným materiálom.

Zjednodušené usporiadanie môže pozostávať z:

1. perforované jadro výfuku;
2. nerezová oceľová vlna alebo iná schválená kovová ochranná vrstva;
3. hlavná výplň zo sklenených alebo minerálnych vlákien na tlmenie hluku;
4. vonkajší plášť tlmiča.

Toto usporiadanie umožňuje každému materiálu plniť inú úlohu. Kovová vnútorná vrstva môže pomôcť chrániť okolité vlákna pred priamymi podmienkami na strane jadra, zatiaľ čo vláknitá vrstva poskytuje väčší objem na absorpciu zvuku.

Požadovaná hrúbka, hustota a presah kovovej vrstvy by mali vychádzať zo schváleného návrhu výfuku a nemali by sa vyberať ľubovoľne počas opätovného balenia.

Podrobnú diskusiu o tejto skupine materiálov nájdete vStainless Steel Wool Muffler Packing for High Temperature Exhaust Systems.

Na hustote výplne 4-taktného tlmiča záleží

Ten istý materiál sa môže správať odlišne, ak je nainštalovaný pri rôznych hustotách.

Príliš málo výplne môže zanechať dutiny, umožniť pohyb materiálu a znížiť akustickú konzistenciu. Nadmerné stlačenie môže zmeniť štruktúru vlákien a môže zabrániť tomu, aby sa výplň správala podľa určenia.

Pre výrobu OEM výfukov je lepšie špecifikovať merateľné množstvo výplne namiesto spoliehania sa na subjektívne pokyny, ako napríklad „pevne naplniť“.

Užitočná výrobná špecifikácia môže zahŕňať:

• hmotnosť suchého vlákna na tlmič;
• cieľová hustota inštalácie;
• objem baliacej komory;
• rozmery hotového komponentu;
• povolená tolerancia hmotnosti;
• postupnosť vrstiev materiálu;
• spôsob inštalácie.

Výpočet dostupného objemu výplne

Pre valcový tlmič so stredovým perforovaným jadrom možno teoretický prstencový objem výplne odhadnúť pomocou:

V = π × (D² - d²) × L / 4000

Keď sú rozmery zadané v milimetroch:

• V = objem výplne v cm³;
• D = vnútorný priemer baliacej komory;
• d = vonkajší priemer jadra alebo vnútornej vrstvy;
• L= efektívna dĺžka výplne.

Ak je už známa schválená hustota inštalácie:

Hmotnosť výplne = objem výplne × hustota inštalácie.

Tento vzorec vypočítava dostupný objem. Neurčujenie správnu hustotu výplne pre nový dizajn výfuku. Požadovaná hodnota musí stále pochádzať z existujúcej špecifikácie, vývoja prototypu alebo testovania aplikácie.

Prečo je hmotnosť na tlmič užitočná pri výrobe OEM

Pri opakovanej výrobe môže špecifikovanie množstva vlákna podľa hmotnosti zlepšiť konzistenciu medzi tlmičmi.

Namiesto toho, aby každý montážny pracovník vizuálne posudzoval stlačenie výplne, môže výrobca použiť definované množstvo materiálu pre každú jednotku výfuku.

BSTFLEX dokáže vyvinúť komponenty výplne na základe:

• špecifikovanej hmotnosti vláknitej výplne;
• hmotnosti hotového komponentu;
• požadovaného vonkajšieho a vnútorného priemeru;
• hotovej dĺžky;
• hustoty výplne;
• kombinácie materiálov;
• sieťoviny alebo pridržiavacej konštrukcie.

Výplň tlmiča štvortaktného motocykla

Tlmiče motocyklov predstavujú jednu z hlavných aplikácií premateriál na výplň 4-taktných tlmičov.

Aplikácie zahŕňajú:

• motokrosové motocykle;
• enduro motocykle;
• terénne motocykle;
• cestné motocykle;
• pretekárske výfukové systémy;
• náhradné nasúvacie tlmiče (slip-on);
• zákazkové výfukové systémy.

Súprava na výmenu špecifická pre daný model by mala zodpovedať skutočnému tlmiču, namiesto toho, aby sa vyberala iba podľa objemu motora motocykla. Dva tlmiče namontované na podobných motoroch môžu mať rôzne priemery jadra, rozmery plášťa a objemy výplne.

Výplň tlmiča ATV a UTV

Štvortaktné výfukové systémy ATV a UTV môžu tiež používať vymeniteľnú akustickú výplň okolo perforovaného jadra.

Pre tieto aplikácie by kupujúci mali identifikovať:

• aplikáciu vozidla;
• výrobcu tlmiča;
• veľkosť plášťa;
• priemer jadra;
• dĺžku výplne;
• existujúci materiál;
• požadované množstvo výplne;
• prevádzkové zaťaženie.

Ak sa výfuk používa pri trvalom vysokom zaťažení, pretekoch alebo v náročných terénnych podmienkach, uveďte túto informáciu pri žiadosti o odporúčanie materiálu.

Výkonové a pretekárske výfukové systémy

Výkonové výfukové aplikácie často vytvárajú mylnú predstavu, že vlákno s najvyššou teplotnou odolnosťou je automaticky tou najlepšou výplňou.

V praxi by výber materiálu mal zohľadňovať kompletný dizajn:

• skutočná teplota v mieste výplne;
• rýchlosť výfukových plynov;
• rozmery tlmiča;
• udržanie vlákien;
• požadované tlmenie zvuku;
• servisný interval;
• hmotnosť komponentu;
• spôsob inštalácie.

Výsledkom môže byť sklolaminát, čadič, konštrukcia z kovových vlákien alebo viacvrstvová kombinácia namiesto jednej univerzálnej „pretekárskej výplne“.

Štandardná rohož verzus predformovaná výplň tlmiča

Vývoj vlastného výplňového komponentu pre 4-taktné motory

Pre nový výfukový program môže BSTFLEX pracovať na základe výkresu, rozmerových informácií alebo existujúcej vzorky výplne.

Typická postupnosť vývoja je:

Geometria tlmiča → výber materiálu → cieľové množstvo výplne → štruktúra výplne → prototyp → validácia tlmiča → schválená špecifikácia → dodávka do výroby

Toto je obzvlášť užitočné pre výrobcov, ktorí chcú komponent pripravený na výrobu namiesto rezania a váženia surového baliaceho materiálu počas každej montáže tlmiča výfuku.

Informácie, ktoré treba zahrnúť do dopytu (RFQ) na výplň 4-taktného tlmiča výfuku

Dodávka výplne pre OEM štvortaktné tlmiče výfuku

Výrobcovia výfukov často vyžadujú viac než len univerzálnu fóliu na prebalenie. BSTFLEX podporuje prispôsobené baliace programy, kde sa materiál stáva kontrolovaným výrobným komponentom.

Prispôsobenie môže zahŕňať:

• materiál vlákien;
• kovová vnútorná vrstva;
• rozmery výplne;
• hmotnosť výplne vlákien;
• inštalovaná hustota;
• sieťovina alebo zadržiavacia štruktúra;
• dĺžka rezu;
• číslo dielu;
• individuálne balenie;
• balenie pod súkromnou značkou;
• veľkoobjemová výrobná dodávka.

Pre ďalšie možnosti OEM navštívte Výrobca výplní tlmičov výfuku pre OEM tlmiče výfuku.

Často kladené otázky o výplni tlmičov 4-taktných motorov

Aká je najlepšia výplň tlmiča pre 4-taktný motocykel?

Neexistuje jeden materiál, ktorý by bol najlepší pre každý tlmič štvortaktného motora. Široko používaný je sklolaminát, zatiaľ čo čadičové alebo kompozitné konštrukcie možno zvážiť pre náročnejšie tepelné podmienky. Výber by mal vychádzať z konštrukcie tlmiča, teploty výplne, špecifikácie materiálu, požadovanej hustoty a systému uchytenia.

Líši sa výplň tlmiča 4-taktného motora od výplne tlmiča 2-taktného motora?

Tieto pojmy opisujú zamýšľané použitie výfuku, nie univerzálnu špecifikáciu materiálu. Oba systémy môžu používať vláknitú akustickú výplň, ale ich tepelné podmienky, konštrukcie tlmičov, mechanizmy znečistenia, množstvo výplne a špecifikácie OEM sa môžu líšiť. Výplň vždy vyberajte podľa konkrétneho tlmiča.

Môže sa sklolaminát použiť v tlmiči 4-taktného motora?

Áno. Sklolaminát sa bežne používa ako akustická výplň v mnohých tlmičoch štvortaktných motocyklov a športových vozidiel. Vhodná konštrukcia vlákien a prevádzková teplota musia stále zodpovedať použitiu vo výfuku.

Kedy by sa mala zvážiť čadičová výplň tlmiča?

Čadič možno zvážiť tam, kde konštrukcia výfuku vyžaduje výplň z minerálnych vlákien s vyššou tepelnou odolnosťou, než má zvažovaný typ sklolaminátu. Skutočnú vhodnosť je potrebné potvrdiť vzhľadom na prevádzkovú teplotu, štruktúru výplne a požiadavky na validáciu.

Prečo sa okolo jadra tlmiča používa vata z nehrdzavejúcej ocele?

V niektorých konštrukciách tlmičov je vata z nehrdzavejúcej ocele umiestnená v blízkosti perforovaného jadra ako kovová ochranná alebo výplňová vrstva. Môže pomôcť chrániť okolitý vláknitý materiál pred náročnými podmienkami pri jadre. Požadovaná štruktúra závisí od pôvodnej konštrukcie výfuku.

Mala by sa výplň tlmiča štvortaktného motora inštalovať čo najtesnejšie?

Žiadne univerzálne pravidlo „čo najtesnejšie“ by nemalo nahradiť definovanú špecifikáciu výplne. Ak je to možné, použite špecifikovanú hmotnosť suchej výplne alebo inštalovanú hustotu. Výroba OEM by mala tieto hodnoty kontrolovať, aby sa zlepšila konzistencia medzi tlmičmi.

Koľko výplne tlmiča 4-taktného motora potrebujem?

Vždy, keď je to možné, použite množstvo špecifikované výrobcom tlmiča. Pri vývoji výfuku na mieru určite dostupný objem výplne a stanovte požadovanú inštalovanú hustotu prostredníctvom existujúcej špecifikácie alebo validácie prototypu.

Môže BSTFLEX vyrobiť výplň tlmiča 4-taktného motora na mieru?

Áno. BSTFLEX môže dodať sklolaminát, čadič, vatu z nehrdzavejúcej ocele a kombinované konštrukcie výplní tlmičov. Prispôsobenie môže zahŕňať materiál, rozmery, hmotnosť výplne, hustotu, štruktúru obalu a balenie podľa výkresov, rozmerov alebo fyzických vzoriek.

Vyžiadajte si špecifikáciu výplne tlmiča 4-taktného motora

Pre nový program štvortaktných výfukov alebo požiadavku na existujúcu náhradnú výplň pošlite spoločnosti BSTFLEX výkres tlmiča, priemer jadra, rozmery plášťa, dĺžku výplne, súčasný materiál, hmotnosť výplne a prevádzkové podmienky.

Informácie posúdime a vyvinieme vhodnú konštrukciu výplne zo sklolaminátu, čadiča, vaty z nehrdzavejúcej ocele alebo kompozitu na vyhodnotenie prototypu a výrobu OEM.

Pošlite svoje požiadavky na výplň tlmiča 4-taktného motora
