čo hľadáš?

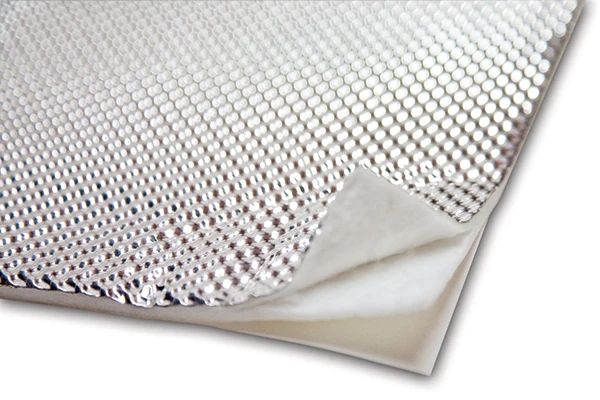

Tepelný štít typu „odlep a nalep“ je flexibilná tepelná bariéra s lepiacou vrstvou citlivou na tlak, ktorá umožňuje priame prilepenie materiálu na panel alebo iný vhodný povrch. V automobilových aplikáciách sa táto konštrukcia bežne používa tam, kde výfukové komponenty, turbodúchadlá, katalyzátory, prevodové systémy alebo iné horúce súčasti vytvárajú sálavé teplo v blízkosti karosérie vozidla alebo citlivého vybavenia.
Pohodlie lepiacej vrstvy neznamená, že každý samolepiaci tepelný štít možno nainštalovať na akékoľvek horúce miesto. Reflexný povrch, izolačná vrstva, lepidlo a montážny podklad fungujú za odlišných podmienok. Úspešný výber preto závisí od toho, kde je štít nainštalovaný, ako veľmi sa zahrieva lepený povrch, aká je dostupná vzdialenosť od zdroja tepla a aké je mechanické prostredie okolo dielu.
BSTFLEX dodáva niekoľko materiálov tepelných bariér a tepelných štítov s lepiacou vrstvou pre automobilový a priemyselný tepelný manažment, vrátane sklených vlákien, oxidu kremičitého a tenkých reflexných konštrukcií.
Tepelný štít typu „odlep a nalep“ zvyčajne kombinuje tri funkčné prvky:
Tento dizajn sa líši od pevného lisovaného kovového tepelného štítu. Pevný štít sa zvyčajne montuje pomocou konzol alebo spojovacích prvkov a môže zámerne vytvárať vzduchovú medzeru. Tepelný štít s lepiacou vrstvou sa pripevňuje priamo na chránený povrch, čo je užitočné tam, kde je obmedzený inštalačný priestor alebo kde sa vyžaduje ľahká prispôsobivá bariéra.
Líši sa tiež od výfukovej pásky alebo výfukovej izolácie. Tepelná bariéra typu „odlep a nalep“ sa vo všeobecnosti inštaluje na komponent, ktorý potrebuje ochranu pred blízkym zdrojom tepla, namiesto toho, aby sa obalila priamo okolo horúceho výfukového potrubia.
Najlepšie aplikácie sú miesta, kde sálavé teplo dosahuje blízky panel, ale samotný štít možno prilepiť na vhodný povrch. Typické automobilové miesta zahŕňajú nasledujúce.
Prepážka motorového priestoru môže prijímať značné sálavé teplo z výfukových zvodov, turbodúchadiel, zvodových rúr alebo komponentov motora. Tepelný štít s lepiacou vrstvou možno aplikovať na vhodnú stranu prepážky, aby sa znížilo sálavé teplo dosahujúce priestor pre cestujúcich alebo blízke komponenty.
Pred špecifikáciou materiálu určite, ktorá strana prepážky bude prijímať štít, vzdialenosť od zdroja tepla a skutočnú teplotu montážneho povrchu.

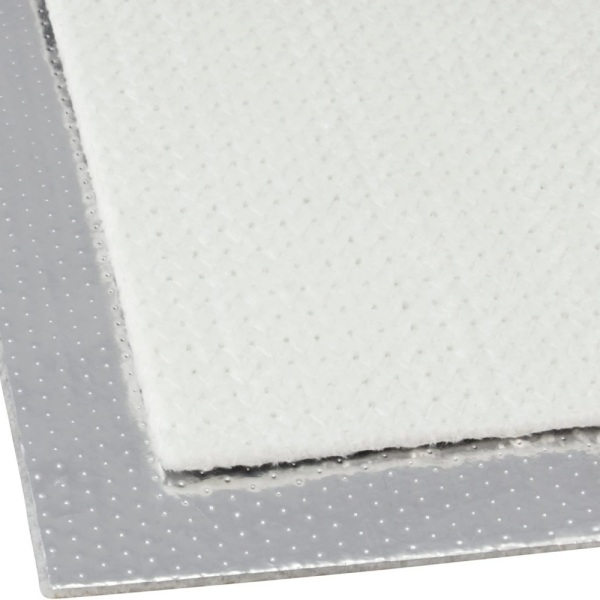

Výfukové potrubia, katalyzátory a komponenty prevodovky môžu vytvárať koncentrovanú tepelnú zónu okolo tunela prevodovky. Flexibilný tepelný štít typu „odlep a nalep“ dokáže kopírovať tvar tunela ľahšie ako niektoré pevné plošné materiály.
Spodná časť vozidla však môže byť vystavená aj vode, cestným nečistotám, vibráciám a prúdeniu vzduchu. Výber lepidla a držanie okrajov sa preto na tomto mieste stávajú obzvlášť dôležitými.
Podlahové panely umiestnené nad výfukovými systémami, tlmičmi, katalyzátormi alebo inými horúcimi komponentmi sú ďalšou bežnou aplikáciou. Cieľom je zvyčajne obmedziť prenos tepla smerom do kabíny alebo chrániť povrchové úpravy citlivé na teplotu a interiérové komponenty.
Pre exponované inštalácie na podvozku nevyberajte tepelný štít iba podľa jeho teplotnej odolnosti. Skontrolujte, či sú lepidlo, okraje a vonkajšia reflexná vrstva vhodné pre očakávané mechanické a environmentálne zaťaženie.
Tenké reflexné fólie s lepiacou vrstvou sú užitočné tam, kde sálavé teplo ovplyvňuje panely pod kapotou, prepážky, vzduchové boxy, oblasti nasávania alebo iné lokalizované horúce zóny.
Pre kompaktné aplikácie v motorovom priestore, kde sa uprednostňuje tenká reflexná konštrukcia, BSTFLEX ponúka zlatú tepelne reflexnú fóliu s lepiacou vrstvou. Materiál využíva reflexnú zlatú stranu, výstuž zo sklených vlákien a lepidlo citlivé na tlak pre inštaláciu na správne pripravené povrchy.
Keď vedenie výfuku prechádza blízko palivovej nádrže, palivového článku alebo priľahlého panelu karosérie, na chránený povrch možno nainštalovať lepiacu tepelnú bariéru, aby sa znížilo vystavenie sálavému teplu.
Aplikácie palivového systému vyžadujú osobitnú pozornosť pri inštalačnej polohe, kompatibilite lepidla, vystavení kvapalinám a mechanickom upevnení. Tepelný štít nesmie prekážať pri kontrole, vypúšťaní, palivovom potrubí, montážnom hardvéri alebo servisnom prístupe.
Sálavé teplo z výfukových zvodov, turbodúchadiel a iných komponentov na horúcej strane môže zahrievať blízke povrchy nasávacieho systému. Ľahkú reflexnú fóliu možno použiť na vhodné panely vzduchového boxu alebo okolité bariéry, kde je cieľom zníženie zaťaženia sálavým teplom.
Prítomnosť vysokoteplotného reflexného povrchu nerobí z lepiacej bariéry vhodný materiál na priamu inštaláciu na každý zdroj tepla.
Tepelný štít typu „odlep a nalep“ by sa nemal automaticky aplikovať priamo na výfukové zvody, teleso turbodúchadla, katalyzátor alebo výfukové potrubie. Tieto komponenty môžu vytvárať teploty podstatne odlišné od teploty nameranej na blízkom paneli karosérie.
Ak je cieľom izolovať samotný výfukový komponent, preštudujte si izolácia tepelného štítu výfuku, výfukové pásky alebo izolácia špecifická pre daný komponent namiesto predpokladu, že lepiaca bariéra namontovaná na paneli je zameniteľná s priamou izoláciou výfuku.
Jednou z najčastejších chýb pri špecifikácii je pozrieť sa na teplotnú odolnosť reflexnej plochy alebo vláknitého substrátu a predpokladať, že lepidlo má rovnaké teplotné hodnotenie.
Zvyčajne to tak nie je.
Zostava tepelného štítu môže obsahovať niekoľko materiálov s rôznymi prevádzkovými limitmi:
| Časť tepelného štítu | Čo musí byť vyhodnotené |
|---|---|
| Reflexná plocha | Vystavenie sálavému teplu, oxidácia, povrchové poškodenie a orientácia smerom k zdroju tepla |
| Sklolaminátový alebo kremičitý substrát | Teplotná odolnosť vlákien, hrúbka a štrukturálna integrita |
| Laminovací systém | Teplotné cyklovanie a stabilita spoja medzi vrstvami |
| Lepidlo citlivé na tlak | Skutočná teplota v línii spoja, kompatibilita substrátu a dlhodobá priľnavosť |
| Chránený panel | Povrchová teplota, stav náteru, čistota a mechanické prostredie |
Špecifikácia, ktorá je pre lepidlo dôležitá, je preto očakávaná teplota v línii spoja, nie jednoducho teplota výfukového potrubia vzdialeného niekoľko centimetrov.
Pred výberom tepelného štítu s lepiacou vrstvou vyhodnoťte nasledujúce podmienky.
Určite maximálnu trvalú a špičkovú teplotu povrchu, na ktorý bude materiál skutočne prilepený. Nenahrádzajte túto hodnotu teplotou výfukových plynov, teplotou zberného potrubia ani hodnotením reflexnej plochy.
Ak sa očakávaná teplota montážneho povrchu blíži k limitu lepidla alebo ho prekračuje, zvážte zväčšenie vôle, použitie inej konštrukcie tepelného štítu alebo pridanie mechanického upevnenia.
Lepidlá citlivé na tlak sa môžu správať odlišne na lakovanej oceli, čistom hliníku, nehrdzavejúcej oceli, kompozitoch, plastoch a textúrovaných náteroch. Stav povrchu je rovnako dôležitý ako jeho materiál.
Olej, zvyšky silikónu, prach, korózia, vlhkosť alebo uvoľnená farba môžu znížiť priľnavosť, aj keď je samotné lepidlo technicky vhodné pre danú prevádzkovú teplotu.
Ploché alebo mierne zakrivené povrchy zvyčajne poskytujú väčšiu súvislú plochu na lepenie. Ostré ohyby, hlboké rebrá a zložité krivky môžu vytvárať napätie na rozhraní lepidla a zvyšovať riziko odliepania okrajov.
Pri zložitých geometriách vyskúšajte materiál pred odstránením krycej vrstvy. Vlastné alebo vysekávané diely môžu poskytnúť opakovateľnejšiu inštaláciu než orezávanie veľkého obdĺžnikového listu počas montáže.
Automobilové aplikácie sú zriedka statické. Vibrácie motora, podnety z vozovky a pohyb hnacieho ústrojenstva môžu zaťažovať okraje lepiaceho tepelného štítu počas tisícov tepelných cyklov.
V oblastiach so silnými vibráciami zvážte zaoblené rohy, chránené nábežné hrany, utesnenie okrajov alebo dodatočné mechanické upevnenie, kde je to vhodné.
Inštalácia pod kapotou a inštalácia na exponovanom podvozku majú veľmi odlišné prevádzkové prostredia. Striekajúca voda z vozovky, olejová hmla, chladiaca kvapalina, kontaminácia palivom a čistiace chemikálie môžu ovplyvniť dlhodobé lepenie.
Keď sa očakáva takéto vystavenie, identifikujte ho počas výberu materiálu namiesto toho, aby ste výkon lepidla považovali len za špecifikáciu teploty.
Substrát je ďalšou dôležitou súčasťou procesu výberu.

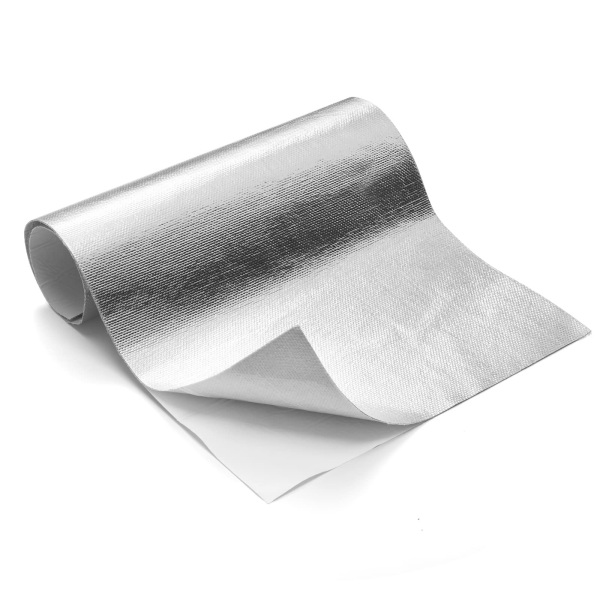

Pre všeobecné automobilové a priemyselné tienenie sálavého tepla, hliníková tepelnoizolačná rohož so samolepiacou vrstvou poskytuje reflexný hliníkový povrch, vrstvu zo sklenených vlákien a samolepiacu podkladovú vrstvu.
Tento typ konštrukcie možno zvážiť pre motorové priestory, panely vozidiel a iné miesta, kde sa vyžaduje flexibilná inštalácia s možnosťou úpravy rozmerov na mieru.

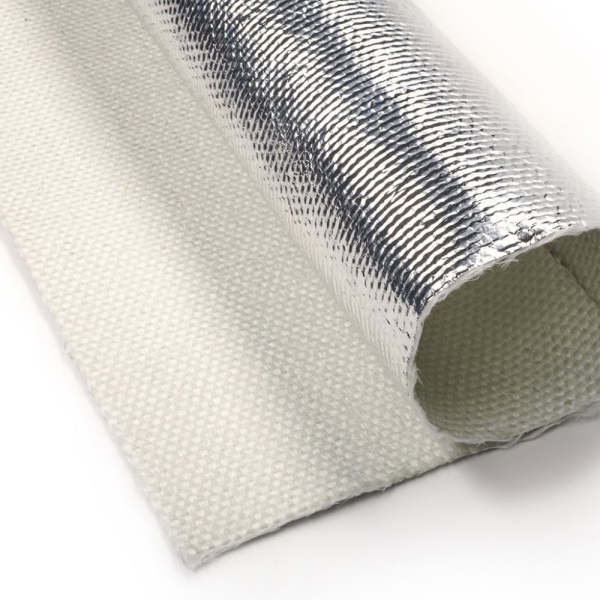

Tam, kde sa uprednostňuje kremičitý substrát, BSTFLEX dodáva hliníkovo-kremičitú tepelnoizolačnú bariéru so samolepiacou vrstvou. Produkt kombinuje hliníkový reflexný povrch s tkaným kremičitým materiálom a konštrukciou so samolepiacou vrstvou.
Výrobky z kremičitých a sklenených vlákien by sa nemali vyberať výlučne podľa najvyššieho čísla teplotnej odolnosti vlákien. Kompletná inštalovaná zostava, vrátane lepidla a laminátovej konštrukcie, musí zostať vhodná pre skutočnú prevádzkovú teplotu.

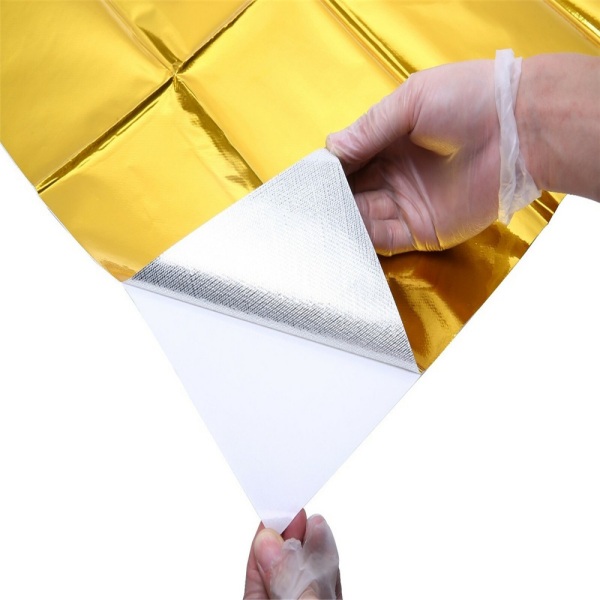

Tam, kde je obmedzený priestor a je žiaduca tenšia reflexná vrstva, možno zlatú tepelne reflexnú fóliu so samolepiacou vrstvou zvážiť pre panely pod kapotou, požiarne prepážky, deliace steny a lokálne zóny sálavého tepla.
Táto konštrukcia sa líši od hrubšej izolačnej rohože zo sklenených alebo kremičitých vlákien. Výber materiálu by preto mal vychádzať z aplikácie, nielen zo vzhľadu.
Reflexné tepelné bariéry primárne zvládajú sálavé teplo a geometria inštalácie výrazne ovplyvňuje ich výkon. Vo všeobecnosti reflexná plocha funguje najúčinnejšie, keď smeruje k zdroju tepla a nie je pritlačená priamo na tento zdroj.
Požadovanú vôľu nemožno zredukovať na jedno univerzálne číslo, pretože záleží na teplote zdroja tepla, prúdení vzduchu, konštrukcii štítu, dobe vystavenia a teplote na chránenej strane.
Pre OEM alebo priemyselný projekt uveďte minimálnu dostupnú vzdialenosť medzi horúcou súčasťou a tepelným štítom, aby bolo možné inštaláciu vyhodnotiť ako systém.
Strata priľnavosti nie je vždy spôsobená chybným lepidlom. Medzi bežné príčiny patria:
To je dôvod, prečo by výber lepidla mal byť súčasťou špecifikácie tepelného štítu, a nie dodatočným riešením počas inštalácie.
| Faktor výberu | Samolepiaci tepelný štít | Mechanicky upevnený štít |
|---|---|---|
| Inštalácia | Lepidlo citlivé na tlak | Upevňovacie prvky, spony, konzoly alebo dištančné stĺpiky |
| Požiadavka na priestor | Užitočné tam, kde je inštalačný priestor obmedzený | Môže zámerne vytvoriť vzduchovú medzeru |
| Zložité tvary | Flexibilné materiály sa dokážu prispôsobiť mnohým panelom | Vyžaduje tvarovanú geometriu alebo navrhnuté montážne body |
| Hlavný problém pri výbere | Teplota lepidla a stav povrchu | Montážna geometria, vôľa a odolnosť upevňovacích prvkov |
Žiadna konštrukcia nie je univerzálne lepšia. Správna konštrukcia závisí od priestoru na balenie, tepelného toku, teploty, inštalačného povrchu, požiadaviek na odolnosť a výrobnej metódy.
Pre automobilový, strojárenský alebo priemyselný projekt poskytnite viac než len požiadavku na „vysokoteplotný lepiaci tepelný štít“. Užitočný dopyt (RFQ) by mal obsahovať:
Pre zákazkové projekty môže BSTFLEX posúdiť materiál plechu, ako aj požiadavky na rezanie na mieru a vysekávanie tepelných bariér. Navštívte našu Sortiment tepelných a žiaruvzdorných bariér na porovnanie dostupných materiálových konštrukcií.
Nie automaticky. Väčšina panelových bariér s lepiacou vrstvou je určená na ochranu blízkeho povrchu, a nie ako priama izolácia výfukového potrubia. Pred akoukoľvek aplikáciou priamym kontaktom si overte konštrukciu produktu a teplotnú odolnosť lepiacej vrstvy.
Nie. Reflexná strana, vláknitý substrát, laminát a tlakocitlivé lepidlo môžu mať rozdielne teplotné limity. Lepidlo by sa malo vyberať podľa skutočnej teploty montážneho povrchu.
Niektoré konštrukcie možno zvážiť pre podlahové panely a iné časti podvozku, ale je potrebné zohľadniť striekajúcu vodu z vozovky, nečistoty, vibrácie, prúdenie vzduchu, oder a odkryté hrany. Náročné prostredia môžu vyžadovať ochranu hrán alebo mechanické upevnenie.
Pri konštrukciách reflexných bariér proti sálavému teplu je reflexná strana zvyčajne orientovaná smerom k zdroju sálavého tepla. Vždy si potvrďte požiadavky na inštaláciu pre konkrétny materiál.
Áno. Vlastné rozmery hárkov, rezané diely a vysekávané komponenty tepelných bariér možno posúdiť na základe výkresov, šablón a výrobných požiadaviek. Výber materiálu, konštrukcia lepidla a metóda spracovania sa potvrdzujú pre individuálny projekt.
Samolepiaci tepelný štít by sa mal vyberať ako kompletná tepelná zostava, nielen na základe pohodlia lepenia. Začnite so zdrojom tepla a geometriou inštalácie, určte teplotu na montážnom povrchu, vyhodnoťte prostredie a potom zvoľte reflexný materiál, tepelný substrát a konštrukciu lepidla.
BSTFLEX dodáva samolepiace hliníkové rohože zo sklenených vlákien ako tepelné štíty, samolepiace hliníkové kremíkové tepelné bariéry, zlaté tepelne reflexné fólie a iné automobilové materiály tepelných bariér.
Potrebujete pomôcť s výberom konštrukcie? Pošlite miesto inštalácie, teplotu zdroja tepla, teplotu montážneho povrchu, vôľu, rozmery a požadované množstvo prostredníctvom našej kontaktnej stránky na posúdenie materiálu a vypracovanie cenovej ponuky.
