BSTFLEX vyrába pletené drôtené rukávy z nehrdzavejúcej ocele pre automobilové výfukové vlnovce, flexibilné výfukové potrubia, výfukové oddeľovače a iné zostavy flexibilných výfukových spojov.

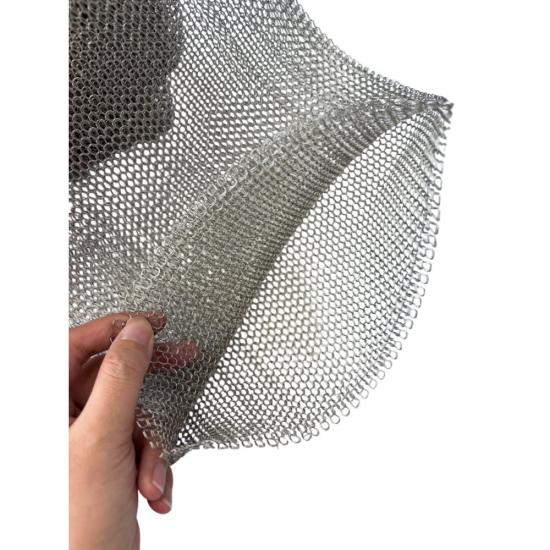

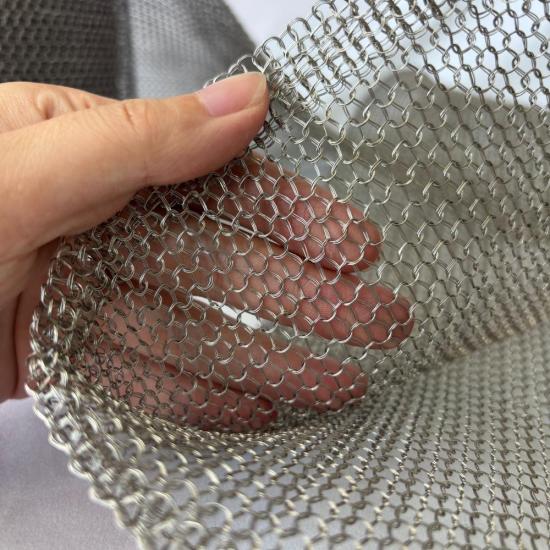

Rukáv sa vyrába pletením drôtu z nehrdzavejúcej ocele do štruktúry rúrkových slučiek. V porovnaní s pevnou tkanou sieťovinou sa pletená konštrukcia môže stláčať, naťahovať a prispôsobovať vlnovcom a flexibilným výfukovým komponentom, pričom si zachováva súvislú kovovú štruktúru.
Pre vybrané výfukové aplikácie je možné do procesu pletenia súčasne privádzať tri drôty z nehrdzavejúcej ocele. Táto trojdrôtová pletená konštrukcia vytvára ťažšiu viacpramennú sieťovinu s viacerými kovovými kontaktnými bodmi a možno ju prispôsobiť podľa mechanických požiadaviek výfukovej zostavy.
Prehľad produktu
Výfukové vlnovce a flexibilné výfukové potrubia sú navrhnuté tak, aby zvládali vibrácie, tepelnú rozťažnosť, pohyb motora a opakované mechanické posuny. Pletený drôtený rukáv funguje ako flexibilná kovová vrstva okolo alebo vo vnútri zostavy flexibilného výfuku.
V závislosti od konštrukcie výfukového systému môže byť pletená sieťovina z nehrdzavejúcej ocele inštalovaná priamo okolo vlnovcov, umiestnená pod vonkajším opletením z nehrdzavejúcej ocele alebo integrovaná do štruktúry výfukového oddeľovača.
Jej slučková konštrukcia umožňuje sieťovine pohybovať sa spolu s vlnovcami namiesto toho, aby pôsobila ako pevný kryt. Vďaka tomu je vhodná pre aplikácie, ktoré vyžadujú riadenie vibrácií, ochranu povrchu, flexibilnú podporu a mechanické oddelenie medzi kovovými vrstvami.
Trojdrôtová pletená konštrukcia
Jednou z hlavných výrobných možností dostupných od BSTFLEX je trojdrôtové pletenie.
Pri tejto konštrukcii sú tri drôty z nehrdzavejúcej ocele privádzané paralelne a spletené dohromady do rovnakej rúrkovej sieťovej štruktúry. Tri drôty tvoria každú pletenú slučku súčasne.
V porovnaní s podobnou jednodrôtovou konštrukciou obsahuje trojdrôtová pletená sieťovina viac kovového materiálu v rovnakej pletenej štruktúre. To môže zmeniť hmotnosť, tuhosť, charakteristiky stlačenia a správanie kontaktu medzi drôtmi hotového rukáva.
Počet drôtov je len jedným z konštrukčných faktorov. Pri výbere správnej sieťoviny sa musí zohľadniť aj priemer drôtu, hustota sieťoviny, priemer rukáva, trieda nehrdzavejúcej ocele a montážna poloha.
Ako sa pletená drôtená sieťovina používa vo výfukových vlnovcoch
Výfukové vlnovce sú počas prevádzky motora vystavené neustálym vibráciám a tepelnému pohybu. Vlnovce musia zostať flexibilné a zároveň kompenzovať pohyb medzi motorom a následným výfukovým systémom.
Pletený drôtený rukáv možno nasadiť okolo vlnovcov, aby poskytol flexibilné kovové rozhranie. Sieťovina sa môže deformovať spolu s vlnovcami a udržiavať kontakt počas opakovaného pohybu.
V závislosti od konštrukcie zostavy môže pletená sieťovina pomôcť znížiť priame trenie medzi vlnovcami a okolitými kovovými komponentmi. Môže tiež vytvoriť mnoho kontaktných bodov medzi drôtmi, ktoré prispievajú k mechanickému tlmeniu.
Aplikácie vo flexibilných výfukových potrubiach
Flexibilné výfukové potrubia sa bežne používajú tam, kde pevné výfukové potrubie nedokáže zvládnuť pohyb motora, tepelnú rozťažnosť a vibrácie.
Flexibilné výfukové potrubie môže obsahovať vlnitý vlnovec, vnútornú vložku, vonkajšie opletenie a pletenú drôtenú sieťovinu. Presná konštrukcia sa líši podľa výrobcu výfukového systému.
Pletenú sieťovinu možno umiestniť okolo vlnovcov alebo medzi vlnovce a vonkajšie opletenie. Jej účel závisí od celkovej konštrukcie flexibilného potrubia.
BSTFLEX dodáva zákazkové pletené sieťové rukávy podľa vonkajšieho priemeru vlnovcov, požadovaného priemeru rukáva a mechanických požiadaviek hotového flexibilného spoja.
Aplikácie výfukových oddeľovačov
Automobilové výfukové oddeľovače sú navrhnuté tak, aby znižovali prenos vibrácií a pohybu motora do následného výfukového systému.
Pletená sieťovina z nehrdzavejúcej ocele môže byť začlenená do zostáv výfukových oddeľovačov, pretože slučková štruktúra umožňuje kontrolovaný pohyb a zároveň vytvára viacero trecích kontaktných bodov medzi drôtmi.
Správna konštrukcia sieťoviny závisí od konštrukcie oddeľovača, požadovanej flexibility, montážnej polohy a očakávaného rozsahu pohybu.
Pletená drôtená sieťovina v porovnaní s opletením z nehrdzavejúcej ocele
Pletená drôtená sieťovina a opletenie z nehrdzavejúcej ocele sú odlišné produkty a nemali by sa považovať za identické komponenty.
Pletená sieťovina je vytvorená zo vzájomne prepojených drôtených slučiek. Opletenie z nehrdzavejúcej ocele sa vyrába diagonálnym krížením viacerých drôtených nosičov.
Pletená sieťovina je vo všeobecnosti stlačiteľnejšia a prispôsobivejšia, zatiaľ čo opletenie sa často používa ako vonkajšia zábrana alebo výstužná vrstva.
Niektoré konštrukcie flexibilných výfukových potrubí používajú v tej istej zostave pletenú sieťovinu aj opletenie z nehrdzavejúcej ocele, pretože tieto dve štruktúry poskytujú odlišné mechanické funkcie.
Zákazkový priemer drôtu
Priemer drôtu má priamy vplyv na správanie hotovej pletenej sieťoviny.
Väčší priemer drôtu vo všeobecnosti zvyšuje hmotnosť a tuhosť sieťoviny. Tenší drôt môže poskytnúť ľahšiu a flexibilnejšiu štruktúru.
Priemer drôtu môže tiež ovplyvniť odolnosť proti stlačeniu, flexibilitu slučky, plochu kovového kontaktu a hrúbku hotového rukáva.
Z tohto dôvodu by sa mal priemer drôtu vyberať spolu s hustotou sieťoviny a počtom prameňov, a nie ako izolovaná špecifikácia.
Zákazková hustota sieťoviny
Hustota sieťoviny určuje, koľko drôtu z nehrdzavejúcej ocele je začleneného do danej plochy alebo dĺžky pleteného rukáva.
Hustejšia sieťovina obsahuje viac kovového materiálu a viac kontaktných bodov medzi drôtmi. Otvorenejšia sieťovina zvyčajne poskytuje väčšiu flexibilitu a nižšiu hmotnosť.
Rôzne konštrukcie výfukových vlnovcov a flexibilných potrubí môžu vyžadovať rôzne hustoty sieťoviny. BSTFLEX môže upraviť konštrukciu pletenia podľa vzoriek zákazníka, výkresov alebo technických požiadaviek.
Vlastný priemer návleku
Rúrkový pletený drôtený sieťový návlek možno vyrobiť v rôznych priemeroch, aby zodpovedal výfukovým vlnovcom, flexibilným potrubiam a oddeľovacím komponentom.
Správny priemer návleku je dôležitý pre výkon pri montáži. Príliš tesný návlek môže obmedzovať pohyb, zatiaľ čo príliš voľný návlek nemusí poskytovať požadovanú mechanickú interakciu.
Pri vývoji OEM sa zákazníkom odporúča poskytnúť vonkajší priemer vlnovca, požadovaný priemer siete a hotovú dĺžku návleku.
Dostupné materiály
Nehrdzavejúca oceľ sa bežne používa na pletené výfukové siete, pretože poskytuje odolnosť proti korózii, mechanickú trvanlivosť a vhodnosť pre vysokoteplotné výfukové prostredia.
Typické možnosti materiálu zahŕňajú nehrdzavejúcu oceľ 304 a 316. Iné triedy nehrdzavejúcej ocele alebo vysokoteplotné zliatinové drôty možno posúdiť podľa špecifikácií zákazníka.
Výber materiálu by mal zohľadňovať prevádzkovú teplotu, oxidačné podmienky, vystavenie posypovej soli, kondenzáciu, životnosť a miesto inštalácie vo výfukovom systéme.
Technické špecifikácie
| Produkt | Návlek z pletenej drôtenej siete z nehrdzavejúcej ocele |
|---|---|
| Konštrukcia | Rúrková pletená drôtená sieť |
| Konfigurácia drôtu | Jednodrôtová alebo viacdrôtová konštrukcia |
| Odporúčaná konštrukcia | Trojdrôtová pletená sieť |
| Materiál | Nehrdzavejúca oceľ |
| Typické triedy | 304, 316 alebo vlastná trieda |
| Referenčný priemer návleku | 25 mm až 150 mm, dostupné vlastné veľkosti |
| Referenčný priemer drôtu | 0,15 mm až 0,30 mm, dostupné vlastné možnosti |
| Hustota siete | Vlastná |
| Vrstvy siete | Jedna alebo viac vrstiev podľa návrhu |
| Dĺžka | Rezanie na dĺžku alebo kontinuálna výroba |
| Aplikácie | Výfukové vlnovce, flexibilné potrubia, výfukové oddeľovače a flexibilné výfukové spoje |
| OEM služba | Dostupná |
| Vývoj vzoriek | Dostupný |
Typické aplikácie
- Automobilové výfukové vlnovce
- Flexibilné výfukové potrubia
- Automobilové výfukové dekuplery
- Pružné výfukové spoje
- Výfukové systémy úžitkových vozidiel
- Výfukové systémy ťažkých nákladných vozidiel
- Výfukové prípojky generátorov
- Výfukové potrubia priemyselných motorov
- Lodné výfukové zostavy
- Aplikácie pletiva pre tlmiče hluku a výfuku
OEM a zákazková výroba
BSTFLEX vyrába pletené drôtené návleky podľa výkresov zákazníka, vzoriek a rozmerov výfukových komponentov.
Zákazková výroba môže zahŕňať rôzne akosti nehrdzavejúcej ocele, priemery drôtov, počty vlákien, priemery návlekov, hustoty pletiva a hotové dĺžky.
Pri projektoch výmeny môžu zákazníci na posúdenie poskytnúť aj existujúci pletený návlek alebo kompletný výfukový komponent.
Tento spôsob vývoja na základe vzorky je užitočný, keď pôvodná špecifikácia pletiva nie je k dispozícii, ale zákazník potrebuje reprodukovať existujúcu konštrukciu.
Informácie potrebné pre cenovú ponuku
| Aplikácia | Výfukový vlnovec, pružná trubka, dekupler alebo pružný spoj |
|---|---|
| Vonkajší priemer vlnovca | Požadované |
| Priemer pleteného návleku | Požadované |
| Finálna dĺžka | Požadované |
| Materiál drôtu | 304, 316 alebo špecifikovaná akosť |
| Priemer drôtu | Požadované, ak je špecifikované |
| Počet drôtených vlákien | Jednoduché, dvojité, trojité alebo zákazkové |
| Hustota pletiva | Výkres, špecifikácia alebo vzorka |
| Množstvo | Kusy alebo metre |
| Výkres alebo vzorka | Odporúčané |
Prečo si vybrať BSTFLEX
Spoločnosť BSTFLEX sa zameriava na zákazkové komponenty tepelnej a mechanickej ochrany pre automobilové a priemyselné aplikácie.
Pri projektoch pletiva z nehrdzavejúcej ocele vieme zabezpečiť výrobu na základe výkresov, vývoj na základe vzoriek, zákazkové konfigurácie drôtov a OEM výrobu.
Trojdrôtová pletená konštrukcia je k dispozícii pre zákazníkov, ktorí vyžadujú zapletenie troch drôtov z nehrdzavejúcej ocele do rovnakej trubkovej štruktúry pletiva.
Ak vyvíjate výfukový vlnovec, pružnú výfukovú trubku alebo automobilový výfukový dekupler, pošlite nám svoj technický výkres alebo vzorku na posúdenie.
Často kladené otázky
Čo je manžeta z pleteného drôteného pletiva z nehrdzavejúcej ocele?
Ide o trubkovú kovovú manžetu vyrobenú pletením drôtu z nehrdzavejúcej ocele do vzájomne prepojených očiek. Výsledná štruktúra je pružná, stlačiteľná a vhodná na inštaláciu okolo výfukových vlnovcov a pružných výfukových komponentov.
Na čo sa používa pletené drôtené pletivo vo výfukovom systéme?
Bežne sa používa okolo výfukových vlnovcov, pružných potrubí a výfukových rozpájateľných členov tam, kde sa vyžaduje pružná kovová vrstva na tlmenie vibrácií, ochranu povrchu a mechanickú oporu.
Čo je trojdrôtové pletené pletivo?
Trojdrôtové pletené pletivo sa vyrába tak, že sa počas procesu pletenia privádzajú tri drôty z nehrdzavejúcej ocele súčasne, takže tieto tri drôty tvoria štruktúru pletených očiek spoločne.
Je pletené drôtené pletivo to isté ako opletenie z nehrdzavejúcej ocele?
Nie. Pletené pletivo vzniká vytváraním očiek z drôtu, zatiaľ čo opletenie sa vyrába uhlopriečnym krížením drôtených prameňov. Niektoré výfukové zostavy používajú oba produkty na rôzne funkcie.
Je možné prispôsobiť priemer manžety?
Áno. Priemer manžety sa dá vyrobiť podľa rozmerov výfukového vlnovca, pružného potrubí alebo rozpájacieho komponentu.
Je možné prispôsobiť hustotu pletiva?
Áno. Hustotu pletiva, priemer drôtu, počet prameňov aj priemer manžety je možné upraviť podľa požiadaviek konkrétnej výfukovej zostavy.
Dokáže BSTFLEX vyrobiť produkt podľa existujúcej vzorky?
Áno. Zákazníci môžu poskytnúť existujúcu sieťovanú manžetu, zostavu výfukového vlnovca alebo vzorku pružného potrubia na posúdenie rozmerov a konštrukcie.
Požiadať o cenovú ponuku
V prípade zákazkových manžiet z pleteného drôteného pletiva z nehrdzavejúcej ocele uveďte použitie, priemer manžety, priemer drôtu, akosť nehrdzavejúcej ocele, počet drôtených prameňov, hustotu pletiva, konečnú dĺžku a požadované množstvo.
Výkresy a existujúce vzorky sú vítané pre vývoj OEM.

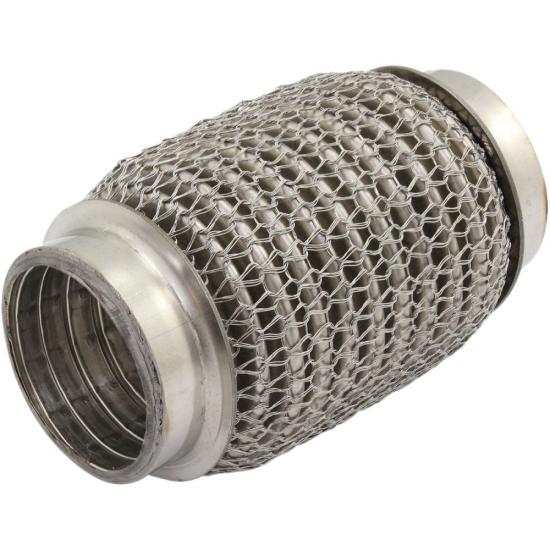

Manžeta z pleteného drôteného pletiva z nehrdzavejúcej ocele pre výfukové vlnovce a pružné potrubia
