Tepelná izolácia automobilov: Praktický sprievodca tepelnými štítmi výfuku, turba, katalyzátora a sacieho potrubia

Stručné zhrnutie: Tepelná izolácia automobilov nie je len „pridanie tepelného štítu“. Spoľahlivá tepelná regulácia spočíva v správnom materiáli, správnych rozstupoch a inštalácii, ktorá odolá vibráciám a tepelným cyklom. Táto príručka pokrýva tepelná izolácia výfukového potrubia , tepelný štít turba , tepelný štít katalyzátora , tepelný štít nasávaného vzduchu a bežné tepelný štít auta chyby v dizajne.

Prečo je dôležitá tepelná izolácia automobilu

Moderné pohonné jednotky umiestňujú horúce komponenty do stiesnených priestorov. Bez správneho tepelná izolácia pre automobily , sálavé teplo a tepelná izolácia môžu zvýšiť teplotu pod kapotou, skrátiť životnosť hadíc/káblov, zvýšiť teplotu nasávaného vzduchu a vytvoriť horúce miesta v blízkosti plastov a kompozitov. Správna automobilový tepelný štít stratégia sa zameriava na štyri ciele:

• Chráňte komponenty: hadice, káble, plasty a citlivá elektronika
• Režimy prenosu tepla ovládaním: sálavé teplo, konvekcia a kontaktné vedenie tepla
• Udržiavanie výkonu: udržiavať stabilnú teplotu nasávaného vzduchu a zabrániť prehriatiu
• Zlepšenie spoľahlivosti: znížiť poruchy spôsobené vibráciami, oderom a tepelnými cyklami

Tepelný štít verzus izolácia: aký je rozdiel?

V automobilovom tepelnom manažmente sa pojem „tepelný štít“ často používa v širokom rozsahu. V praxi:

• Tepelný štít / automobilový tepelný štít: blokuje sálavé teplo a chráni susedné časti. Najlepší výkon vyžaduje kontrolovanú vzduchovú medzeru a bezpečnú montáž.
• Tepelná izolácia výfukového potrubia: znižuje teplo pri zdroji (potrubie/turbo/zvodové potrubie), čím znižuje povrchovú teplotu a znižuje sálavé vyžarovanie.

V prípade náročných zón je najspoľahlivejším prístupom znížiť teplo pri zdroji a potom komponenty citlivé na štít Začnite s riešenia izolácie výfuku , potom použite cielené štíty tam, kde je to potrebné.

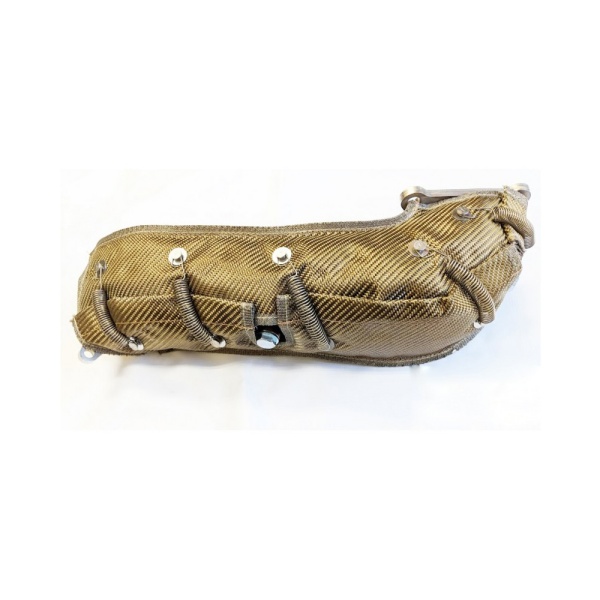

1) Tepelná izolácia výfukového potrubia (kontrola zdroja)

Tepelná izolácia výfukového potrubia Jeho cieľom je znížiť povrchovú teplotu a sálavé teplo z horúcich potrubí. Je obzvlášť účinný v tesných priestoroch s balením, kde sa bežne používa lisovaný materiál. tepelný štít auta nedokáže udržať dostatočnú vzduchovú medzeru. Kľúčové faktory výberu:

• Nepretržitá vs. maximálna teplota: vyberte na základe skutočného pracovného cyklu, nielen krátkych špičiek
• Vibrácie a retencia: bezpečné upevnenie, ktoré zabraňuje uvoľneniu a treniu
• Vlhkosť a kontaminácia: zvážte vystavenie postrekovačom a olejom z vozovky

Ak vaše trasovanie zahŕňa hadice alebo vedenie v blízkosti horúcich zón, pridajte špeciálnu ochranu, ako napríklad protipožiarny rukáv aby sa zabránilo starnutiu v dôsledku tepla a znížilo sa riziko v kritických bodoch.

2) Tepelný štít turba (riadenie horúcich miest)

A tepelný štít turba zameriava sa na jeden z najvyšších zdrojov tepla v motorovom priestore. Spoľahlivé tienenie turba zvyčajne vyžaduje:

• Stabilné rozstupy: zachovať vzduchovú medzeru na zníženie prenosu žiarenia
• Mechanická integrita: upevnenie odolné voči vibráciám, ktoré zabraňuje hrkaniu a pretieraniu
• Viacvrstvový dizajn: odolná vonkajšia vrstva + izolačná vrstva v prípade potreby

Keď sú teploty povrchu turba extrémne, samotné tienenie nemusí stačiť. Zvážte kombináciu tienenia s riešenia izolácie zdrojov na zníženie sálavého výkonu a stabilizáciu teplôt okolitých komponentov.

3) Tepelný štít katalyzátora (ochrana podvozku)

A tepelný štít katalyzátora sa bežne používa na ochranu komponentov podvozku a zníženie vystavenia teplu v blízkosti podláh, palivového potrubia a okolitých plastov/obložení. Ochranné kryty podvozku musia odolávať striekajúcej vode, soli, nárazom nečistôt a neustálym vibráciám. Medzi osvedčené postupy patria:

• Vonkajšia vrstva odolná voči korózii (bežne z nehrdzavejúcej ocele, ak je to vhodné)
• Bezpečná montáž aby sa predišlo treniu a hluku
• Ovládanie hrán aby ste predišli prerezaniu susedných hadíc alebo drôtov

Pre lokálne utesnenie a vystuženie okrajov, kde je to potrebné, zvážte tepelné štíty a bariéry .

4) Tepelný štít sacieho potrubia (regulácia výkonu a tepelného namáhania)

Jeden tepelný štít nasávaného vzduchu Zameriava sa na zníženie tepelného izolačného procesu a stabilizáciu teploty nasávaného vzduchu tienením sacieho potrubia pred blízkymi zdrojmi tepla (výfukové potrubie, turbo, chladiče). Cieľom nie je len ochrana, ale aj konzistentnejší výkon. Pravidlá výberu:

• Blok sálavé teplo z horúcich zdrojov so stabilnou bariérou a rozostupmi
• Riadenie prúdenia vzduchu takže horúci vzduch pod kapotou nie je nasávaný do sacieho potrubia
• Zabráňte opotrebovaniu vibráciami na montážnych bodoch a hranách

Ak vytvárate kompletnú tepelnú stratégiu, kombinujte tienenie nasávania s reguláciou teploty na strane výfuku pomocou riešenia izolácie výfuku .

Bežné spôsoby zlyhania (a ako im predchádzať)

• Strata vzduchovej medzery: Ploché štíty v tesnom balení nefungujú správne. Používajte konštrukcie, ktoré zachovávajú rozostupy.
• Pretrieť sa pri vibráciách: Uvoľnené štíty sa opotrebúvajú a zlyhávajú. Dôležité je bezpečné upevnenie a kontrola hrán.
• Ignorovanie blízkych hadíc/vedenia: chráňte trasy v blízkosti výfukového tepla protipožiarny rukáv .
• Tepelné tienenie bez regulácie zdroja: v prípade silných zdrojov tepla pridajte izolácia výfuku na zníženie žiarivého výkonu.

Často kladené otázky

Je automobilový tepelný štít to isté ako tepelná izolácia?

Nie celkom. automobilový tepelný štít blokuje sálavé teplo a chráni priľahlé časti, zatiaľ čo tepelná izolácia výfukového potrubia znižuje teplo pri zdroji. V oblastiach s vysokými teplotami zvyčajne najstabilnejšie výsledky prináša kombinácia oboch.

Kde je tepelný štít turba najúčinnejší?

A tepelný štít turba je najúčinnejší, keď zachováva rozostup, zostáva bezpečný pri vibráciách a je spárovaný so širším tepelným plánom výfuku. Pri veľmi vysokých tepelných zaťaženiach zvážte riešenia izolácie zdrojov .

Ako mám chrániť hadice v blízkosti výfukového tepla?

Používajte špeciálnu ochranu hadíc a káblov, ako napríklad ochrana protipožiarnych rukávov kde je trasa blízko horúcich komponentov. Pre lokálne vystuženie okrajov použite vhodné tepelné štíty a bariéry kde je to relevantné.

Poskytujete technickú dokumentáciu k automobilovým tepelnoizolačným výrobkom?

Áno. Pre mnohé produkty poskytujeme technické listy a technické súbory PDF. Navštívte Stiahnite si technické dokumenty alebo si vyžiadajte balík dokumentov prostredníctvom Vyžiadať cenovú ponuku .
