Protipožiarna manžeta pre palivové potrubie: Tepelný štít zo sklenených vlákien so silikónovým povlakom pre bezpečnejšie vedenie

Stručné zhrnutie: A protipožiarna objímka pre palivové potrubie je kritická modernizácia, keď palivové hadice vedú v blízkosti horúcich komponentov výfuku, súčastí turba alebo oblastí s vysokou teplotou v motorovom priestore. tepelný štít protipožiarny obal používa silikónovú vonkajšiu vrstvu na sklolamináte na zníženie vystavenia teplu, odolnosť voči postriekaniu a podporu bezpečnejšieho vedenia palivového potrubia v automobilových a priemyselných aplikáciách.

Čo je to protipožiarna objímka pre palivové potrubie?

A protipožiarna objímka pre palivové potrubie (tiež nazývaný rukáv protipožiarneho štítu , tepelný štít , alebo automobilový tepelný štít ) je ochranný rúrkový obal inštalovaný cez palivové hadice, ktorý znižuje vystavenie teplu a pomáha obmedziť šírenie plameňa v prípade abnormálneho tepelného javu. Bežne sa používa tam, kde palivové potrubia prechádzajú v blízkosti:

• Výfukové potrubia, zvodové potrubia a kryty turbodúchadiel
• Katalyzátory a iné horúce komponenty podvozku
• Oblasti motorového priestoru s úzkym priestorom a obmedzeným prúdením vzduchu

Hoci sa tento článok zameriava na palivové hadice, rovnaká konštrukcia sa používa aj ako drôtený tepelný štít pre káblové zväzky a káblové zväzky v zónach s vysokým zahrievaním.

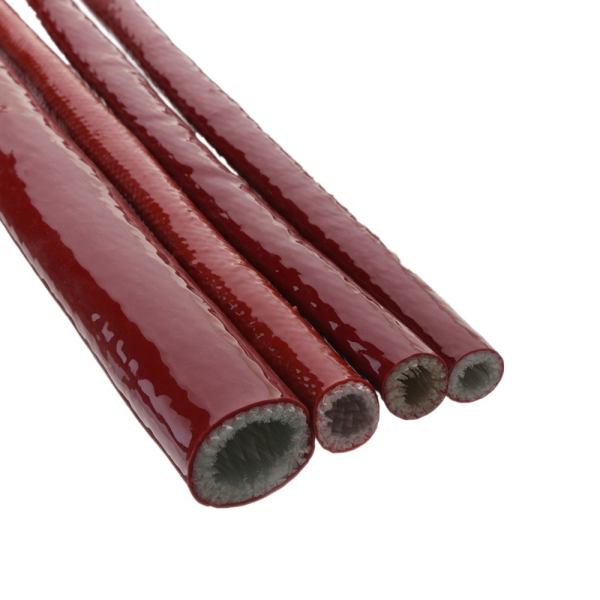

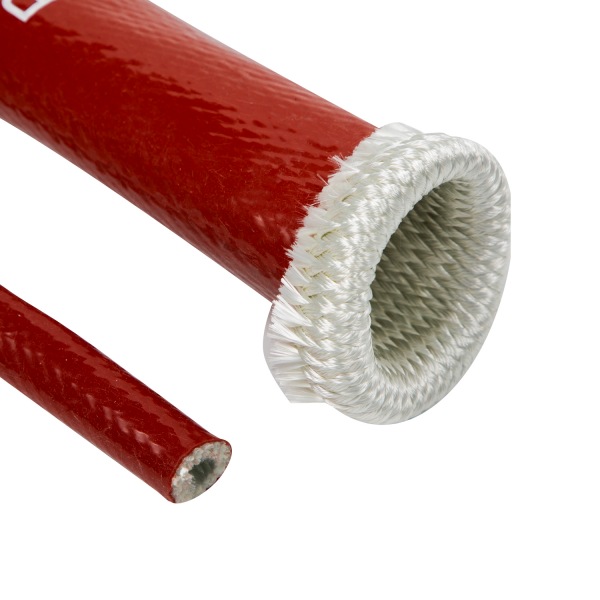

Materiál konštrukcie: silikón + sklolaminát (prečo to funguje)

Toto tepelný štít protipožiarny obal je postavený s:

• Vonkajšia vrstva: silikónový kaučukový povlak navrhnutý tak, aby odolal vysokému teplu a striekajúcej vode a poveternostným vplyvom
• Vnútorná vrstva: opletenie zo sklenených vlákien, ktoré zabezpečuje tepelnú bariérovú štruktúru a mechanickú integritu

V reálnom vedení musí tepelná ochrana odolávať vibráciám, tepelným cyklom a oderom. Preto je správne dimenzovanie a upevnenie rovnako dôležité ako samotný materiál. Ak vaše palivové potrubie vedie v blízkosti komponentov výfuku, zvážte zníženie tepla pri zdroji pomocou riešenia izolácie výfuku , potom chráňte palivovú hadicu protipožiarnou objímkou.

Kde ho použiť (typické aplikácie)

• Palivové potrubia v blízkosti výfukového potrubia: v motorovom priestore, podvozku alebo v blízkosti katalyzátorov
• Palivová rampa a prívodné/spätné potrubia: ochrana v blízkosti turba a horúceho potrubia
• Motoršport / výkonnostné zostavy: vysoké sálavé teplo a tesné balenie okolo turbodúchadiel
• Drôtený tepelný štít: káblové zväzky a vedenia senzorov, ktoré prechádzajú cez horúce zóny

Ako vybrať správnu veľkosť (palivové potrubie a káblový zväzok)

Pri palivovej hadici by sa malo dimenzovanie začať od hadice vonkajší priemer (OD) , nie vnútorný priemer. Zmerajte vonkajší priemer hadice v ochrannom bode a potom zvoľte vnútorný priemer objímky s praktickým toleranciou:

• Stabilné smerovanie (minimálny pohyb): ID objímky ≈ vonkajší priemer hadice + 5–10 %
• Normálne vibrácie / pohyb: ID objímky ≈ vonkajší priemer hadice + 10–20 %
• Prepojovací kovania: Priemer objímky musí presiahnuť najväčší priemer (tvarovky/konektory)

Ak si potrebujete osviežiť znalosti o dimenzovaní, naša stránka s technickými referenciami vám to vysvetlí. Logika dimenzovania vnútorného a vonkajšieho priemeru a prevod obvodu na priemer.

Najlepšie postupy pri inštalácii (čo predchádza poruchám)

• Vždy, keď je to možné, dodržiavajte bezpečnú vzdialenosť: blízky kontakt považovať za kontakt vystavený vibráciám
• Zaistite konce rukávov: zabrániť kĺzaniu a pohybu počas prevádzky
• Kontrolné body oderu: chráňte svorky/konzoly, kde môže dôjsť k treniu
• Neuťahujte upevňovacie prvky príliš silno: zabráňte prerezaniu objímky alebo privretiu hadice
• V prípade potreby kombinujte so zdrojovou izoláciou: použitie izolácia výfuku pre extrémne zdroje tepla

Spôsoby poruchy a kontrola rizík (vedenie palivového potrubia)

• Spôsob poruchy: rukáv sa vysunie z horúcej zóny. Kontrola rizík: zaistite oba konce a po zábehu overte.
• Spôsob poruchy: oder na svorkách/konzolách. Kontrola rizík: pridať ochranu v kontaktných bodoch a zlepšiť smerovanie.
• Spôsob poruchy: zdroj tepla prekračuje návrhové prostredie. Kontrola rizík: znížiť teplotu zdroja pomocou riešenia izolácie výfuku a podľa potreby pridajte tienenie.

Často kladené otázky

Je protipožiarna objímka pre palivové potrubie len pre motoršport?

Nie. Široko sa používa v automobilovom a priemyselnom priemysle všade tam, kde sú palivové hadice vedené v blízkosti komponentov s vysokou teplotou. Podporuje bezpečnejšie vedenie a zvýšenú odolnosť pri vystavení teplu.

Môžem použiť rovnaký obal ako obal na tepelný štít z drôtu?

Áno. Rovnaká silikónom potiahnutá konštrukcia zo sklenených vlákien sa bežne používa na ochranu káblových zväzkov a káblových zväzkov, ktoré prechádzajú v blízkosti výfukového tepla.

Poskytujete technické dokumenty?

Áno. Mnoho technických listov produktov a technických súborov PDF je k dispozícii v Stiahnite si technické dokumenty Ak potrebujete na schválenie CoC alebo balík inšpekčných dokumentov, pozrite si Záruka kvality alebo si to vyžiadajte prostredníctvom Vyžiadať cenovú ponuku .
