Riadenie tepla výfukového systému už nie je obmedzené iba na zabránenie kontaktu horúceho potrubia s okolitými komponentmi. Moderné platformy vozidiel umiestňujú výfukové potrubia, turbodúchadlá, katalyzátory, snímače, kabeláž, palivové systémy a elektronické moduly do čoraz kompaktnejších priestorov. Výsledkom je náročné tepelné prostredie, v ktorom môže výber materiálu automobilového tepelného štítu priamo ovplyvniť životnosť komponentov, flexibilitu usporiadania a spoľahlivosť vozidla.
Neexistuje jeden kov, ktorý by bol ideálny pre každé miesto výfukového systému. Štít pod karosériou umiestnený niekoľko centimetrov od výfukového potrubia má iné požiadavky ako štít namontovaný okolo turbodúchadla alebo katalyzátora. Inžinieri preto vyberajú materiál tepelného štítu výfuku podľa skutočného zdroja tepla, dostupnej vzduchovej medzery, geometrie dielu, úrovne vibrácií, vystavenia korózii a požadovanej hmotnosti.
BSTFLEX vyrába lisované kovové materiály tepelných štítov pre automobilové a priemyselné projekty tepelného manažmentu vrátane plechu z nehrdzavejúcej ocele s tepelnou bariérou,lisovaného hliníkového materiálu tepelného štítu a materiálu tepelného štítu zo zliatiny Inconel 625.
Teplota okolo výfukového systému nie je rovnomerná. Tepelné zaťaženie sa výrazne mení z jedného miesta na druhé, preto môže určenie jedného materiálu tepelného štítu pre celé vozidlo viesť k zbytočnej hmotnosti, nadmerným nákladom alebo nedostatočnej ochrane.
Najnáročnejšie oblasti sa zvyčajne sústreďujú v blízkosti motora a systému následnej úpravy výfukových plynov. Typické horúce zóny zahŕňajú:
Účelom štítu je zvyčajne znížiť sálavé teplo, ktoré dosahuje susedné komponenty, namiesto jednoduchého zakrytia horúceho povrchu. Efektívny automobilový tepelný manažment preto závisí od materiálu, geometrie štítu, spôsobu montáže a vzduchového priestoru medzi zdrojom tepla a bariérou.

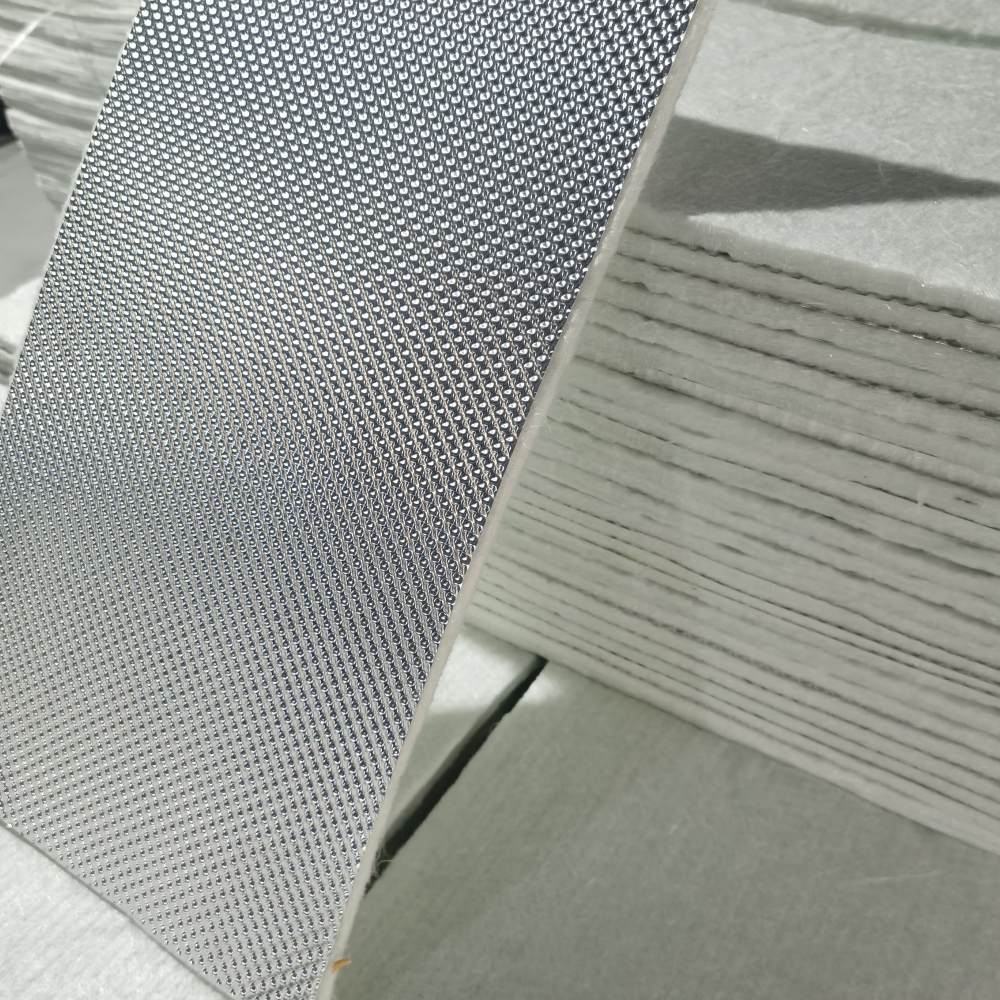

Pre väčšinu automobilových programov pokrývajú tri skupiny kovov väčšinu požiadaviek na pevné tepelné štíty: hliník, nehrdzavejúca oceľ a vysokovýkonné niklové zliatiny, ako napríklad Inconel 625.
| Automobilové umiestnenie | Bežná voľba materiálu | Hlavný dôvod návrhu |
|---|---|---|
| Sálavá tepelná bariéra v motorovom priestore | Hliník | Nízka hmotnosť a dobrý odraz sálavého tepla |
| Tienenie výfuku pod karosériou | Hliník alebo nehrdzavejúca oceľ | Pokrytie veľkej plochy s kontrolovanou hmotnosťou |
| Výfukové potrubie | Nehrdzavejúca oceľ | Tepelné cyklovanie a mechanická odolnosť |
| Katalyzátor | Nehrdzavejúca oceľ | Vysoké vystavenie teplu, vibráciám a odolnosť proti korózii |
| Tlmič výfuku a stíšeč | Hliník alebo nehrdzavejúca oceľ | Závisí od teploty, polohy a prostredia vozidla |
| Oblasť turbodúchadla | Nehrdzavejúca oceľ alebo Inconel 625 | Vyššie tepelné namáhanie a opakované tepelné cyklovanie |
| Motoršport a extrémne zóny výfukového systému | Inconel 625 | Pevnosť pri vysokých teplotách a odolnosť proti oxidácii |
Táto tabuľka je východiskovým bodom, nie univerzálnou špecifikáciou. Hrúbka materiálu, trieda zliatiny, vzdialenosť od povrchu výfuku a geometria komponentu môžu výrazne zmeniť konečný výkon.

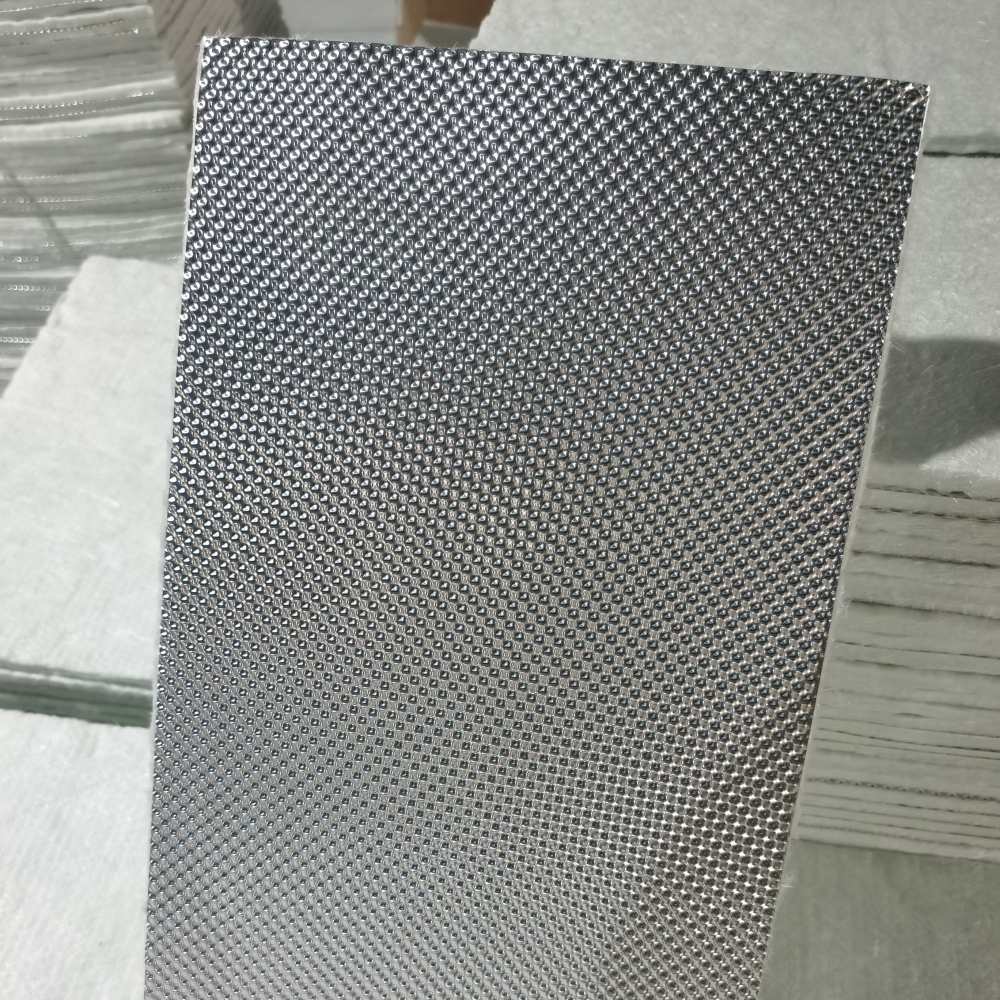

Výfukový zvod je jedným z najnáročnejších miest pre pevný kovový tepelný štít. Štít môže byť nainštalovaný blízko zdroja tepla, vystavený vibráciám motora a opakovane cyklovaný medzi okolitými podmienkami a zvýšenými prevádzkovými teplotami.
Z tohto dôvodu sa nehrdzavejúca oceľ široko považuje za praktický materiál tepelného štítu výfukového zvodu. Kombinácia mechanickej pevnosti, odolnosti proti oxidácii a korózii ju robí vhodnou pre tvarované štíty, ktoré si musia zachovať svoju geometriu počas opakovaných cyklov zahrievania a chladenia.
BSTFLEX razený plech z nehrdzavejúcej ocele s tepelnou bariérou je navrhnutý pre aplikácie, kde tenká kovová konštrukcia vyžaduje dodatočnú tuhosť. Reliéfny profil spevňuje geometriu plechu bez toho, aby sa spoliehal výlučne na väčšiu hrúbku kovu.
Katalyzátory môžu vytvárať koncentrované tepelné zaťaženie pod vozidlom a v blízkosti podlahy priestoru pre cestujúcich, kabeláže, brzdových vedení, palivových systémov alebo iných zostáv citlivých na teplotu. Štít katalyzátora preto musí odolávať tepelnému pôsobeniu aj náročnému mechanickému prostrediu nachádzajúcemu sa pod vozidlom.
Nehrdzavejúca oceľ sa často vyberá, pretože dokáže znášať teplo, nečistoty z vozovky a opakované vibrácie pri zachovaní konštrukčnej stability. V závislosti od konštrukcie štítu možno lisovanú alebo razenú vrstvu z nehrdzavejúcej ocele kombinovať aj so vzduchovou medzerou alebo izolačnou vrstvou na zvýšenie účinku tepelnej bariéry.
Pre menej náročné sekundárne bariéry umiestnené ďalej od katalyzátora môže byť vhodný aj ľahký hliník. Konštrukčné rozhodnutie by malo vychádzať z nameraných alebo vypočítaných tepelných podmienok, nie iba z názvu komponentu.
Tepelný štít podvozku často pokrýva oveľa väčšiu plochu než štít zvodu. Nadmerná hmotnosť materiálu sa stáva dôležitejšou, keď štít siaha pozdĺž výfukového tunela, podlahového panelu alebo oblasti palivovej nádrže.
Práve tu razený hliníkový materiál tepelného štítu poskytuje užitočnú konštrukčnú výhodu. Nízka hustota hliníka umožňuje chrániť veľkú plochu s relatívne malým prírastkom hmotnosti vozidla.
Typické aplikácie zahŕňajú:
Reliéfne tvarovanie je obzvlášť užitočné na širokých hliníkových paneloch, pretože trojrozmerný povrchový vzor zvyšuje tuhosť a pomáha kontrolovať pohyb panelu, vibrácie a deformáciu.

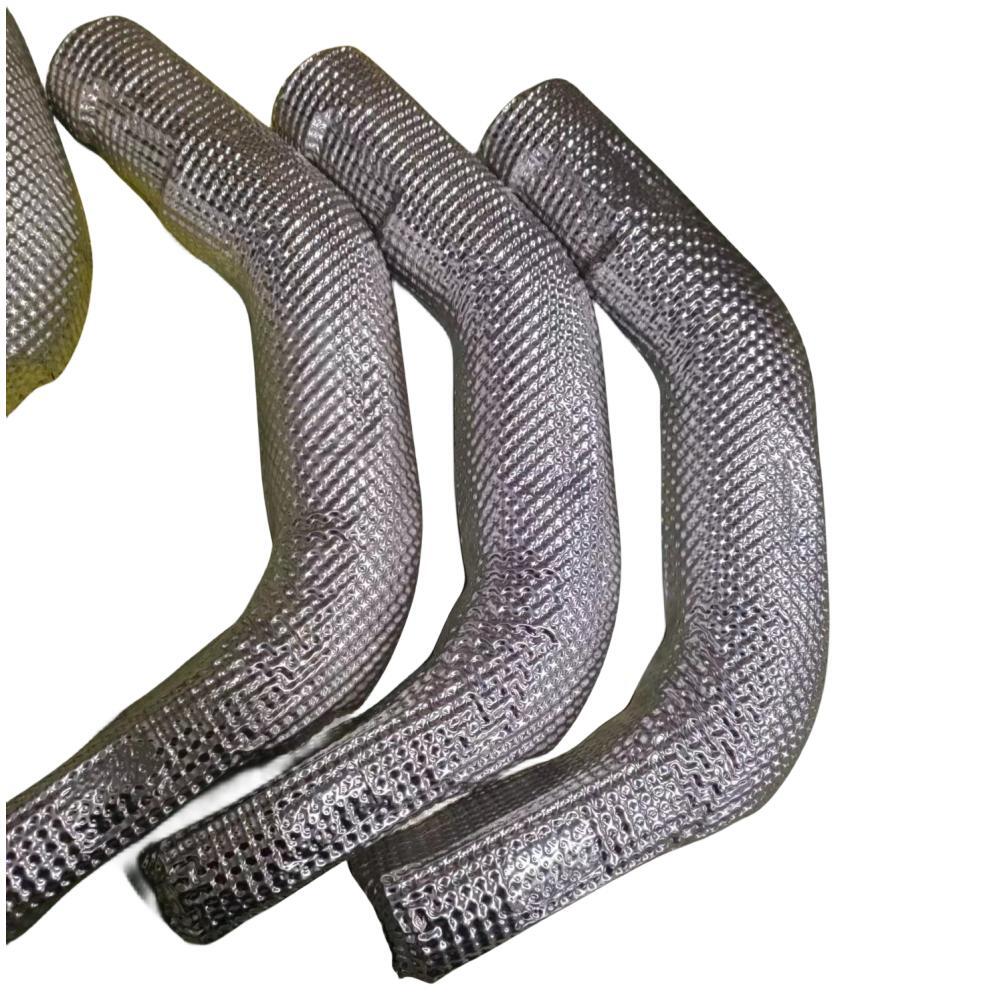

Tepelný manažment motorového priestoru rieši iný problém než priame tienenie výfuku. Cieľom je často zabrániť tomu, aby sálavá energia zo zvodu, turbodúchadla alebo výfukového potrubia zohrievala susedné sacie komponenty, kabeláž, elektronické zariadenia alebo panely karosérie.
Pre tieto sekundárne bariéry je hliník často účinným materiálom tepelného štítu motora, pretože kombinuje nízku hmotnosť, dobrú tvarovateľnosť a účinný odraz sálavého tepla.
Typické hliníkové štíty motorového priestoru môžu byť nainštalované medzi:
Ak sa však štít nachádza extrémne blízko vysokoteplotného výfukového komponentu, môže byť vhodnejšia nehrdzavejúca oceľ alebo zliatina odolávajúca vyšším teplotám.
Turbodúchadlo predstavuje jednu z najvyšších koncentrácií tepla v priestore spaľovacieho motora. Okrem vysokých prevádzkových teplôt zahŕňajú aplikácie s turbodúchadlom rýchle zmeny teploty, obmedzený montážny priestor a intenzívne vystavenie blízkym hadiciam, kabeláži a konštrukciám vozidla sálavému teplu.
Nehrdzavejúca oceľ zostáva vhodná pre mnohé sériové konštrukcie tepelných štítov turbodúchadiel, najmä ak je geometria štítu a vzduchová medzera správne navrhnutá. Pre motory s extrémnym zaťažením, vytrvalostné aplikácie a motoristické výfukové systémy môžu zliatiny na báze niklu poskytnúť ďalší výkon.
BSTFLEX Materiál tepelného štítu zo zliatiny 625 Inconel je určený pre náročné tepelné prostredia vyžadujúce vyššiu odolnosť proti oxidácii, korózii a strate mechanickej pevnosti pri zvýšených teplotách.
Inconel by nemal automaticky nahrádzať nehrdzavejúcu oceľ iba preto, že ide o výkonnejšiu zliatinu. Tento materiál má vyššie náklady a mal by sa zvyčajne špecifikovať tam, kde to prevádzkové prostredie odôvodňuje.
Aplikácie, ktoré môžu vyžadovať Inconel 625, zahŕňajú:
Ak bežná nehrdzavejúca oceľ už spĺňa tepelné a mechanické požiadavky, použitie materiálu Inconel môže zvýšiť náklady bez významnej výhody pre systém. Správny výber materiálu je preto rovnováhou medzi tepelným výkonom, odolnosťou, výrobnými požiadavkami a celkovými nákladmi programu.
Bežnou chybou pri návrhu tepelných štítov je zamerať sa iba na zliatinu a ignorovať vzdialenosť medzi štítom a zdrojom tepla.
Vzduchová medzera môže výrazne ovplyvniť výkon kovovej tepelnej bariéry. Namiesto umiestnenia tepelného štítu priamo na horúci komponent inžinieri často vytvárajú riadené oddelenie, ktoré obmedzuje prenos tepla vedením a umožňuje kovovému povrchu fungovať predovšetkým ako sálavá bariéra.
Medzi dôležité konštrukčné premenné patria:
V dôsledku toho môže tenší správne umiestnený tepelný štít fungovať lepšie než hrubší plech nainštalovaný s nedostatočným tepelným odstupom.
Automobilové kovové tepelné štíty sú často reliéfne tvarované, pretože veľmi tenký plochý plech nemusí mať dostatočnú tuhosť potrebnú pre veľké alebo zložité diely. Pridanie tvarovaného vzoru mení štrukturálne vlastnosti plechu a umožňuje inžinierom vytvárať ľahké komponenty so zlepšenou tuhosťou.
V závislosti od konštrukcie môže reliéfne tvarovanie pomôcť:
Rôzne geometrie reliéfneho tvarovania možno vyvinúť podľa požadovanej hrúbky plechu, procesu tvarovania a tvaru hotového komponentu.
Nie každý tepelný problém možno vyriešiť jednou kovovou vrstvou. Vysoké tepelné zaťaženie alebo obmedzený montážny priestor môžu vyžadovať viacvrstvovú konštrukciu štítu.
Jednoduchý lisovaný kovový plech je vhodný tam, kde je dostatočné zníženie sálavého tepla a mechanické oddelenie. Náročnejšie systémy môžu obsahovať dve kovové vrstvy so vzduchovou medzerou alebo izolačnou vrstvou umiestnenou medzi nimi.
Viacvrstvové zostavy môžu byť užitočné okolo:
Výhoda viacvrstvovej konštrukcie by mala byť overená vzhľadom na dodatočnú hmotnosť, zložitosť tvárnenia a výrobné náklady.
Zvýšenie hrúbky kovu môže zlepšiť mechanickú pevnosť, ale hrubší materiál automaticky nevytvára úmerne lepšiu tepelnú bariéru.
Tepelný štít primárne riadi sálavú energiu a obmedzuje prenos tepla na blízke komponenty. Jeho účinnosť preto výrazne závisí od vlastností povrchu, geometrie a rozstupov. Výber zbytočne hrubého kovu môže zvýšiť hmotnosť komponentu a spotrebu materiálu bez vyriešenia základného problému tepelného návrhu.
Pri vývoji OEM by sa mala hrúbka plechu vyberať spolu s:
Užitočná špecifikácia tepelného štítu by mala opisovať viac než len názov kovu. Poskytnutie realistických aplikačných údajov umožňuje výrobcovi odporučiť vhodnú konštrukciu a znižuje zbytočné vývojové cykly.
Technické informácie zvyčajne zahŕňajú:
Ak materiál ešte nebol špecifikovaný, BSTFLEX môže preskúmať podmienky inštalácie a pomôcť zákazníkom pri hodnotení možností hliníkových, nerezových a Inconelových tepelných štítov.
Rovnaké princípy výberu materiálu presahujú rámec osobných automobilov. Pevné kovové tepelné bariéry sa vyžadujú aj v úžitkových vozidlách, poľnohospodárskych strojoch, stavebných zariadeniach, štvorkolkách, motocykloch, generátoroch a ďalších zariadeniach poháňaných motormi.
Ťažká technika môže vytvárať náročnejšie prostredie, pretože výfukové systémy pracujú dlhý čas pod zaťažením a môžu byť vystavené prachu, blatu, vlhkosti a mechanickým nárazom. V týchto situáciách môže byť odolnosť materiálu a konštrukcia upevnenia dôležitejšia než dosiahnutie najnižšej možnej hmotnosti štítu.
Pri výkonných a pretekárskych vozidlách sa môžu technické priority opäť posunúť smerom k extrémnej odolnosti voči teplote, kompaktnému usporiadaniu a ochrane komponentov citlivých na vysoké teploty.
BSTFLEX dodáva rôzne pevné materiály tepelných štítov, aby zákazníci mohli prispôsobiť kov tepelnej zóne namiesto núteného použitia jedného materiálu pre každú aplikáciu.
Vhodný pre výfukové zvody, katalyzátory, tlmiče výfuku, výfukové potrubia a mechanicky namáhané horúce zóny automobilov.
Zobraziť materiál tepelného štítu z nehrdzavejúcej ocele
Vhodný pre ľahké ochranné štíty podvozku, bariéry v motorovom priestore, tunely prevodovky a sekundárnu ochranu pred sálavým teplom.
Zobraziť materiál hliníkového tepelného štítu
Vhodný pre turbodúchadlá, výfukové systémy motoristického športu a ďalšie aplikácie, kde extrémne teplo a náročné prevádzkové podmienky odôvodňujú použitie vysokovýkonnej niklovej zliatiny.
Zobraziť materiál tepelného štítu Inconel 625
Najlepší materiál tepelného štítu pre automobilové použitie závisí od oblasti inštalácie. Hliník sa bežne používa pre ľahké bariéry proti sálavému teplu, nehrdzavejúca oceľ sa často vyberá v okolí výfukových komponentov a zliatiny Inconel sa používajú tam, kde ich odôvodňujú mimoriadne vysoké tepelné a mechanické požiadavky.
Nehrdzavejúca oceľ je bežnou voľbou pre tepelné štíty výfuku, pretože kombinuje odolnosť voči teplote, mechanickú pevnosť a koróznu odolnosť. Hliník môže byť vhodný pre sekundárne bariéry ďalej od zdroja tepla, zatiaľ čo Inconel možno zvážiť pri extrémnych podmienkach výfuku.
Nehrdzavejúca oceľ sa široko používa na tepelné štíty výfukových zvodov, pretože táto aplikácia zahŕňa vysoké sálavé teplo, vibrácie a opakované tepelné cykly. Konečný výber materiálu by mal zohľadniť skutočnú prevádzkovú teplotu, vzdialenosť od zvodu a konštrukciu štítu.
Nehrdzavejúca oceľ je vhodná pre mnohé sériové tepelné štíty turbodúchadiel. Výkonné pretekárske a vysokoteplotné systémy turbodúchadiel môžu vyžadovať materiál na báze niklu, napríklad Inconel 625.
Áno. Hliník je účinná ľahká bariéra proti sálavému teplu, keď sú prevádzková teplota a vzdialenosť od zdroja výfukového tepla vhodné. Je obzvlášť užitočný pre štíty podvozku a motorového priestoru, kde je dôležité zníženie hmotnosti.
Reliéfny profil zvyšuje tuhosť tenkého plechu, čo umožňuje výrobcom znížiť hmotnosť pri zachovaní tvaru a odolnosti voči vibráciám. Tepelný výkon potom závisí od celkovej konštrukcie vrátane vzduchovej medzery a umiestnenia štítu.
Áno. BSTFLEX podporuje projekty OEM tepelnej ochrany s prispôsobenou hrúbkou materiálu, rozmermi plechu, reliéfnymi vzormi a vývojom podľa konkrétnej aplikácie. Zákazníci môžu poskytnúť výkresy, vzorky alebo informácie o inštalácii na vyhodnotenie.
Najefektívnejšia stratégia tepelného manažmentu výfuku nespočíva v hľadaní jedného univerzálne najlepšieho materiálu. Spočíva v rozdelení vozidla na tepelné zóny a použití vhodného materiálu pre každé miesto.
Hliník je veľmi účinný tam, kde je cieľom ľahká kontrola sálavého tepla. Nehrdzavejúca oceľ poskytuje vyššiu odolnosť v okolí horúcejších výfukových komponentov. Inconel 625 je vyhradený pre náročné tepelné prostredia, kde bežné automobilové kovy už nemusia poskytovať požadovanú prevádzkovú výkonnosť.
Pre nový projekt výfuku, motorového priestoru alebo podvozku môže BSTFLEX vyhodnotiť váš zdroj tepla, priestor na inštaláciu, hrúbku kovu a požiadavky na tvarovanie. Zašlite podrobnosti o aplikácii, výkres alebo vzorku na prediskutovanie vhodného materiálu automobilového tepelného štítu a vyžiadanie cenovej ponuky.
