An hliníkový tepelný návlek ktorý je príliš malý, môže byť ťažké nainštalovať, môže stlačiť chránenú zostavu alebo poškodiť reflexnú vrstvu. Príliš veľký návlek sa môže posunúť z oblasti vystavenej tepla, prekážať okolitým komponentom a sťažiť konzistentnú montáž OEM.
Správne dimenzovanie preto začína skutočnými rozmermi hotového komponentu a spôsobom inštalácie návleku.

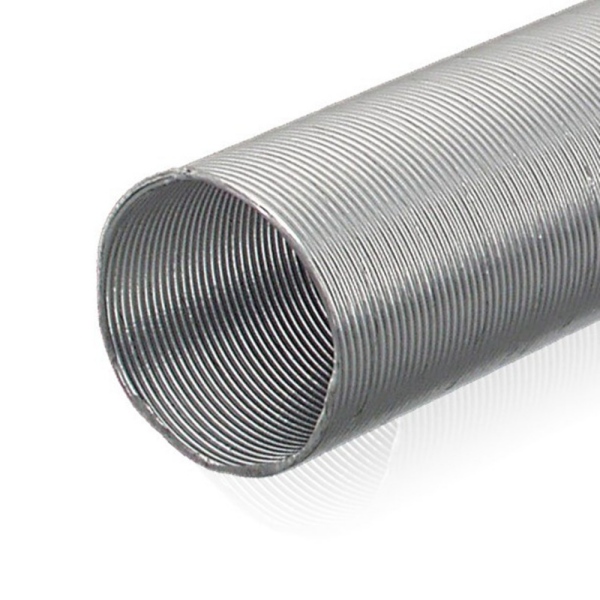

BSTFLEX vyrába hliníkové ochranné tepelné návleky pre automobilové káblové zväzky, káble, hadice a vedenia kvapalín v rúrkovom, prešívanom, obaľovacom, suchom zipsom uzavretom, zacvakávacom a samozatváracom vyhotovení.
Rozmery tepelného návleku možno opísať niekoľkými rôznymi spôsobmi v závislosti od konštrukcie.
Bežné rozmerové termíny zahŕňajú:
Tieto rozmery nie sú vzájomne zameniteľné.

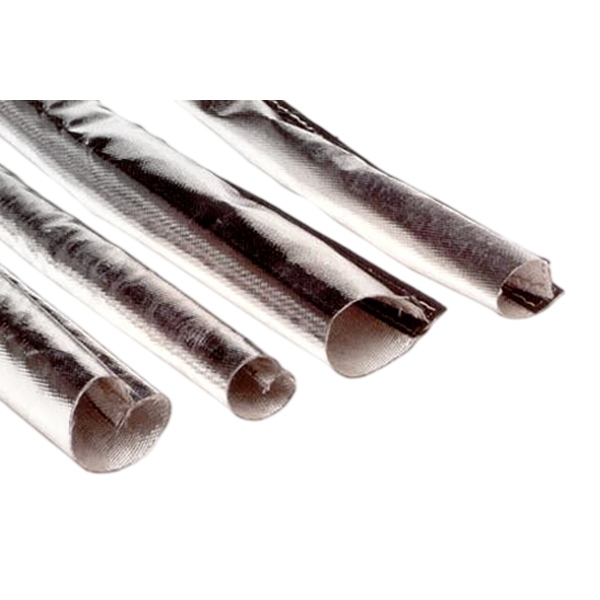

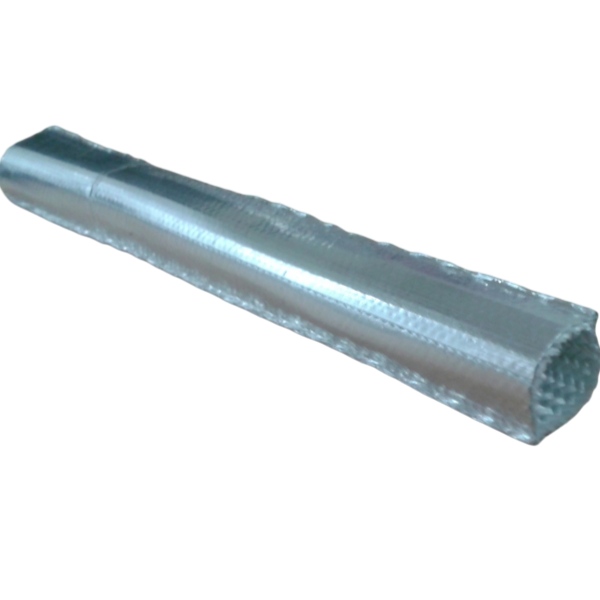

Rúrkový pletený návlek, šitý rúrkový návlek a obaľovateľný tepelný štít môžu byť označené tak, že pasujú na rovnaký priemer hadice, hoci sú vyrobené z úplne odlišných počiatočných rozmerov.
Pri väčšine káblových zväzkov a hadicových aplikácií sa dimenzovanie začína od vonkajšieho priemeru chráneného komponentu.
Nepoužívajte výhradne:
Tieto špecifikácie opisujú iné aspekty komponentu a nemusia nevyhnutne udávať skutočný vonkajší priemer, ktorý sa musí zmestiť do návleku.
Zmerajte kompletnú zostavu v presnej časti, kde bude nainštalovaná tepelná ochrana.
Hadica sa môže predávať podľa jej vnútorného vŕtania, ale ochranný návlek sa nasadzuje na vonkajšiu stranu hadice.
Vonkajší priemer hotovej hadice zahŕňa:
Dve hadice s rovnakým menovitým vnútorným priemerom preto môžu vyžadovať rôzne veľkosti tepelných návlekov.
Pri projektoch OEM uveďte skutočný vonkajší priemer hadície a toleranciu z výkresu hadice, kedykoľvek je to možné.
Káblový zväzok nie je vždy dokonale kruhový zväzok.
Zväzok môže obsahovať:
Zmerajte niekoľko bodov pozdĺž chránenej časti a zaznamenajte normálne aj maximálne rozmery zväzku.
Ak je zväzok výrazne oválny namiesto kruhového, merania šírky a hrúbky môžu byť užitočniejsze ako jeden odhadovaný priemer.
V prípade nasúvacieho tepelného návleku môže najväčší komponent, ktorý musí fyzicky prejsť cez návlek, určiť požadovanú veľkosť.
Nemusí to byť samotná hadica alebo kábel.
Rozhodujúci rozmer môže byť:
Zmerajte tieto komponenty pred výberom rúrkového návleku.
Zvážte káblový zväzok s pomerne kompaktným káblovým zväzkom, ale s konektorom, ktorý je výrazne širší ako telo zväzku.
Ak je rúrkový návlek zvolený iba na základe priemeru zväzku, konektor nemusí prejsť cez návlek.
Možné riešenia zahŕňajú:
Najvhodnejšie riešenie závisí od postupu montáže OEM a požadovaného hotového uloženia.
Rúrkový tepelný návlek vyžaduje dostatočnú vôľu na inštaláciu cez chránený komponent.
Neexistuje však žiadne univerzálne percento, ktoré by sa malo automaticky pripočítať ku každému vonkajšiemu priemeru komponentu.
Potrebná prídavná vôľa závisí od:
Pevne konštruovaný šitý návlek môže vyžadovať inú rozmerovú vôľu ako roztiahnuteľný pletený návlek.
Pre kritické výrobné aplikácie vyberte nominálnu veľkosť zo skutočnej tabuľky rozmerov produktu a overte lícovanie so vzorkou reprezentatívnou pre výrobu.
Tesné lícovanie sa môže zdať žiaduce, ale príliš tesný návlek môže spôsobiť niekoľko problémov.
Môže:
Návlek by mal pevne sedieť a zároveň umožňovať praktickú inštaláciu.
Nadmerná veľkosť môže tiež spôsobiť problémy.
Príliš voľný návlek môže:
Dimenzovanie by preto malo vyvážiť inštalačnú vôľu s pozičnou kontrolou.
Pri meraní automobilového káblového zväzku zaznamenajte:
| Meranie | Prečo to záleží |
|---|---|
| Normálny vonkajší priemer zväzku | Definuje základnú veľkosť návleku |
| Maximálny vonkajší priemer zväzku | Zohľadňuje obalené alebo vystužené časti |
| Rozmery konektora | Určuje, či je možná inštalácia nasunutím |
| Rozmery v mieste odbočenia | Identifikuje nepravidelné časti |
| Chránená dĺžka | Definuje hotovú dĺžku návleku |
| Polomer ohybu | Pomáha posúdiť flexibilitu návleku |
| Polohy príchytiek a konzol | Zabraňuje interferencii s montážnym hardvérom |
Úplný prehľad ochrany káblových zväzkov nájdete v časti Tepelnoochranné návleky pre automobilové káblové zväzky: Materiály, konštrukcie a aplikácie.
Pri zostave hadice merajte viac než len telo flexibilnej hadice.
Zaznamenajte:
Tam, kde návlek musí prechádzať cez koncovku, môže koncovka určovať minimálny priemer inštalácie, aj keď je konečný návlek určený na menšie telo hadice.
Palivové a brzdové vedenia môžu používať flexibilné hadice, pevné rúrky alebo kombinácie oboch.
Pri pevnej rúrke je vonkajší priemer zvyčajne pomerne konzistentný. Pri kompletnej hadicovej zostave môžu byť koncovky a objímky oveľa väčšie ako hlavné vedenie.
Určite, či návlek:
Pre palivové a brzdové vedenia si pozrite produkt BSTFLEX Hliníkový tepelnoizolačný návlek na palivové a brzdové vedenie.
Hadice chladiacej kvapaliny a kúrenia môžu mať pomerne veľké vonkajšie priemery a zložité tvarované ohyby.
Zmerajte hadicu v celej chránenej zóne a nespoliehajte sa na to, že jeden menovitý priemer platí pre celý diel.
Zvláštnu pozornosť venujte:
Návlek, ktorý pasuje na rovný úsek, môže byť v mieste tvarovaného ohybu príliš tesný.
Olejové vedenia a vedenia prevodovkovej kvapaliny často kombinujú pevnú kovovú rúrku, flexibilnú hadicu a lisované tvarovky.
Každá časť môže vyžadovať iný prístup k voľbe návleku.
Rúrkový návlek môže byť vhodný pre rovný flexibilný úsek, zatiaľ čo zavinovací návlek môže byť jednoduchší tam, kde je vedenie už nainštalované alebo obsahuje veľké pevné tvarovky.
Hydraulické hadice vyžadujú osobitnú pozornosť venovanú rozmerom tvaroviek a pohybu hadice.
Ochranný návlek by nemal:
Ak je to relevantné, zmerajte hadicu pri jej maximálnej pracovnej geometrii, nie len vtedy, keď zostava leží rovno na stole.
Veľkosť navliekacieho návleku by sa mala určiť ako podľa hotového komponentu, tak podľa inštalačnej trasy.
Použite nasledujúci postup:
Pri sériových dieloch by mal prototyp reprezentovať maximálne očakávané rozmery komponentu, nie len menovitú veľkosť.
Navíjací rukáv sa špecifikuje odlišne, pretože nemusí kĺzať cez komponent.
Šírka otvoreného materiálu musí pokrývať vonkajší obvod hadice alebo zväzku a poskytnúť dostatočný presah na zatvorenie.
Pre približne kruhový komponent možno základný obvod odhadnúť ako:
Obvod = π × vonkajší priemer
Hotová otvorená šírka musí potom zohľadňovať aj:
Preto by sa samotný teoretický obvod nemal používať ako výrobná šírka.
Pre vlastný navíjací rukáv pošlite spoločnosti BSTFLEX skutočný vonkajší priemer komponentu a požadovaný typ uzáveru, aby bolo možné vyvinúť hotovú šírku a presah okolo konštrukcie.

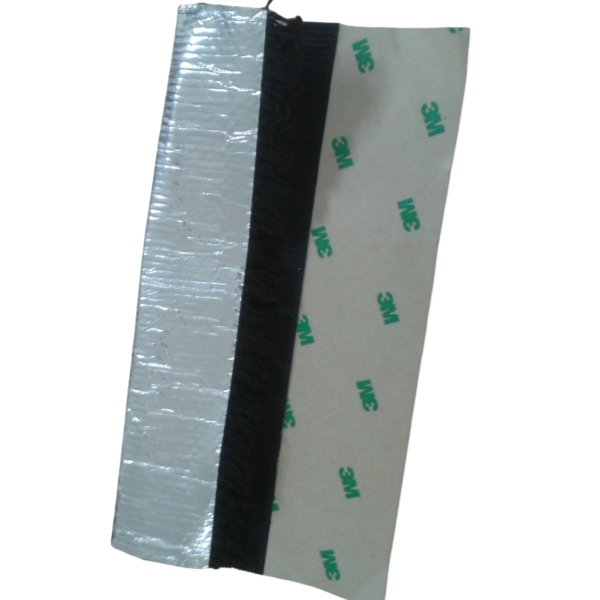

Rukáv so suchým zipsom sa obopína okolo komponentu a zatvára pozdĺž pozdĺžneho švu.
Dôležité rozmery zahŕňajú:
Malá miera prispôsobiteľnosti zapínania môže byť užitočná, ale produkt by sa nemal spoliehať na nadmerný rozsah presahu, aby kompenzoval nesprávnu veľkosť.
BSTFLEX ponúka Aluminized Heat Shroud Sleeving with Hook-and-Loop Closure pre hotové hadice, káble a káblové zväzky.
Tepelné návleky so zacvakávacím uzáverom potrebujú dostatočnú šírku materiálu na obklopenie komponentu, pričom umožňujú, aby sa patentky konzistentne zarovnali.
Špecifikácia by mala zahŕňať:
Na rozdiel od nekonečne nastaviteľného uzáveru vytvárajú pevné patentky definované pozície. Presná rozmerová kontrola je preto obzvlášť dôležitá.
Pozrite si BSTFLEX Heat Reflective Sleeve with Snap Closure.

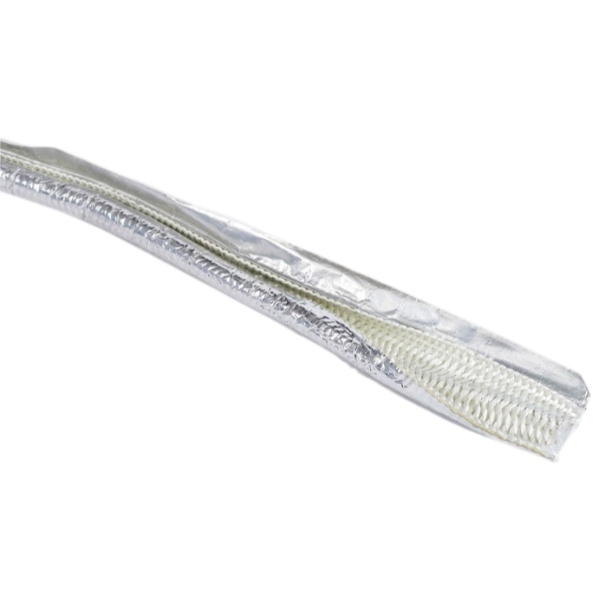

Samozatvárací návlek využíva sa prekrývajúce okraje alebo integrovanú štruktúru uzáveru.
Dizajn potrebuje dostatočný presah, aby zostal zatvorený okolo komponentu počas celého očakávaného rozmerového rozsahu.
Ak je komponent príliš veľký:
Ak je komponent príliš malý:
Pre túto konštrukciu pozri BSTFLEX Self-Closing Aluminum Foil Fiberglass Sleeve.
Niektoré flexibilné hadičky sa dodávajú alebo kontrolujú v sploštenom stave.
Výsledná plochá šírka by sa nemala automaticky interpretovať ako hotový vnútorný priemer.
Vzťah závisí od:
Kedykoľvek dopyt (RFQ) zahŕňa plochú šírku, jasne uveďte, ako sa tento rozmer meral.
Ak je plochá šírka súčasťou špecifikácie výrobku:
To pomáha zabezpečiť, že dodávateľ a zákazník používajú rovnakú rozmerovú definíciu.
Priemer hadičky je len jednou časťou dimenzovania. Správna chránená dĺžka je rovnako dôležitá.
Hadička by mala pokryť celú zónu vystavenia teplu.
Pri definovaní dĺžky rezu identifikujte:
Puzdro, ktoré končí v zóne s vysokým sálavým teplotným žiarením, môže ponechať susedný komponent odhalený.
Zakrivená hadica alebo káblový zväzok si môžu vyžadovať dlhšie puzdro než je priamosiarková vzdialenosť medzi ich koncovými bodmi.
Merajte pozdĺž skutočnej trasy vedenia.
Toto je obzvlášť dôležité pre:
Pre diely OEM špecifické pre daný komponent použite dĺžku osi na výkrese alebo inú jasne definovanú metódu merania.
Puzdro pri ohybe mení tvar.
V závislosti od konštrukcie môže ohýbanie:
Prototyp by sa preto mal hodnotiť na skutočnom ohnutom komponente, keď trasa zahŕňa tesné krivky.
V prípade hadíc a kvapalinových vedení tvarovka často ovplyvňuje inštaláciu puzdra.
Zaznamenajte maximálne vonkajšie rozmery:
Ak tieto komponenty nedokážu prejsť vybraným rúrkovým puzdro, obopínacia konštrukcia môže poskytnúť praktickejšie riešenie.
Elektrické konektory môžu byť niekoľkonásobne širšie než káblový zväzok.
Pred špecifikovaním rúrkového puzdra určite, či:
Ak sa konektor nachádza v zóne s vysokou teplotou, jednoduché ukončenie návleku pred konektorom nemusí vyriešiť celý tepelný problém.
Zväčšenie priemeru návleku nie je vždy správnym riešením pre nepravidelné zostavy.
Veľký návlek okolo malého káblového zväzku sa môže uvoľniť a ťažko sa polohuje.
Ak zostava zahŕňa:
štít špecifický pre daný komponent môže poskytnúť lepšie prispôsobenie a tepelné pokrytie.
Spoločnosť BSTFLEX vyrába Tepelné štíty na mieru tvarované z hliníkového sklolaminátu pre automobilový priemysel pre zostavy, ktoré nie je možné účinne chrániť bežným rovným návlekom.
Tepelné návleky inštalované v blízkosti výfukových zvodov a turbodúchadiel musia zostať správne umiestnené vzhľadom na zdroj tepla.
Nadmerná veľkosť môže spôsobiť, že sa návlek bude otáčať alebo ovisnúť smerom k horúcemu komponentu.
Príliš malá veľkosť môže stlačiť chránený zväzok alebo sťažiť inštaláciu.
Okrem rozmerov návleku zaznamenajte:
Pre túto aplikáciu pozri Ako chrániť automobilovú kabeláž v blízkosti zberných potrubí a turbodúchadiel.
| Spôsob inštalácie | Hlavná požiadavka na dimenzovanie | Bežné riziko pri dimenzovaní |
|---|---|---|
| Násuvná rúrka | Vnútorný priemer musí zodpovedať komponentu a inštalačnej dráhe | Konektor alebo armatúra nemôže prejsť cez |
| Roztiahnuteľná rúrka | Rozsah roztiahnutia musí pokryť najväčšiu časť inštalácie | Roztiahnutie mení dĺžku alebo tvar |
| Zšitá rúrka | Tolerancia hotového vnútorného priemeru a šva | Nedostatočná inštalačná vôľa |
| Omotávka so suchým zipsom | Obvod komponentu plus navrhnutý presah | Príliš malý alebo nadmerný presah |
| Cvakacie zapínanie | Uzavretý obvod a fixná poloha patentu | Patentky sa nemôžu zarovnať okolo komponentu |
| Samozatváracie | Veľkosť komponentu musí zostať v rozsahu použiteľného presahu | Šev sa otvára alebo sa návlek uvoľňuje |
| Tienenie vyrobené na mieru | Viacero rozmerov a geometria komponentu | Použitie jedného priemeru pre nepravidelnú súčiastku |
Pre sériovú výrobu OEM nestačia samotné nominálne rozmery.
Zohľadnite tolerancie komponentov.
Ak má hadica, zväzok alebo koncovka rozmerový výrobný rozsah, otestujte návlek na maximálnej očakávanej zostave, kde je inštalačná vôľa kritická.
Tiež vyhodnoťte minimálny očakávaný komponent tam, kde je problémom uvoľnenie alebo otáčanie návleku.
Tepelný návlek samotný má tiež výrobné tolerancie.
Potenciálne zdroje odchýlok zahŕňajú:
Zákaznícke výkresy by mali identifikovať, ktoré rozmery sú kritické pre inštaláciu a ktoré rozmery môžu využívať štandardné výrobné tolerancie.
Dve tepelné návleky popísané s rovnakým nominálnym priemerom nemusia mať totožný využiteľný vnútorný priestor.
Rozdiely môžu vyplývať z:
Pri výmene existujúceho dielu uveďte skutočné rozmery komponentu a pokiaľ možno originálnu vzorku namiesto spoliehania sa iba na označenie nominálnej veľkosti iného dodávateľa.
Pri existujúcom diele zmerajte:
Takisto identifikujte vonkajší priemer (OD) komponentu a tepelné prostredie. Náhrada by sa mala vyberať podľa funkcie, nielen podľa rozmerovej kópie.
Správny formát dodávky závisí od toho, ako zákazník návlek inštaluje.
Vhodné, keď zákazník reže dĺžku návleku počas montáže káblového zväzku, hadice alebo zariadenia.
Vhodné, keď záleží na opakovateľnej polohe inštalácie a čase montáže.
Môže zahŕňať dĺžku rezu, uzávery, úpravu okrajov, otvory, zárezy, spojovacie prvky, štítky a balenie podľa schváleného výkresu.
Pri sériovej výrobnej môže hotový komponent znížiť odchýlky spôsobené ručným rezaním na montážnej linke zákazníka.
Užitočný výkres tepelného návleku môže zahŕňať:
Výkres by mal jasne rozlišovať rozmery puzdra od rozmery chráneného komponentu.
| Otázka | Informácie na poskytnutie |
|---|---|
| Čo sa chráni? | Káblový zväzok, kábel, hadica, pevná trubka alebo kvapalinové vedenie |
| Aký je normálny vonkajší priemer? | Nameraný vonkajší priemer komponentu |
| Aký je maximálny vonkajší priemer? | Omotaná časť, ohyb, výstuž alebo lokálne zväčšenie |
| Aká je najväčšia koncovka? | Rozmery konektora, objímky alebo koncovky |
| Ako sa návlek nainštaluje? | Navliekanie, obtočenie, samozatváracie alebo špeciálne tvarované prevedenie |
| Aká dlhá je tepelne namáhaná zóna? | Skutočná vedená chránená dĺžka |
| Ohýba sa komponent? | Polomer ohybu a rozsah pohybu |
| Aký je zdroj tepla? | Výfukové potrubie, turbodúchadlo, katalyzátor, EGR alebo iný zdroj |
| Koľko voľného priestoru je k dispozícii? | Minimálna vzdialenosť a inštalačný priestor |
| Vyžaduje sa prístup na údržbu? | Odnímateľný alebo trvalý dizajn |
| Aké množstvo sa vyžaduje? | Prototyp, séria a odhadovaný ročný objem |
Návlek sa zmestí na vonkajšiu stranu hadice, takže vnútorný priemer hadice neurčuje požadovaný vnútorný priemer návleku.
Zvolený rúrkový návlek pasuje na hadicu, ale nedá sa pretiahnuť cez lisovanú objímku alebo konektor.
Návlek pasuje na hlavný zväzok, ale okolo odbočky alebo omotaného spojoiva je príliš tesný.
Návlek sa inštaluje ľahko, ale počas prevádzky vozidla sa posúva mimo tepelne namáhanej zóny.
Návlek pasuje na rovnú vzorku, ale pri inštalácii na skutočný zahnutý komponent sa krčí, stláča alebo otvára.
Dodávateľ a zákazník používajú odlišné rozmerové definície, čoho výsledkom je nesprávne dimenzovaný komponent.
Prototyp pasuje na nominálnu zostavu, ale nedokáže pokryť bežnú výrobnú toleranciu.
Spoločnosť BSTFLEX vyrába reflexné tepelno-izolačné návleky pre automobilové káblové zväzky, káble, hadice a vedenia kvapalín.
Prispôsobenie môže zahŕňať:
Pre výber všeobecných hliníkových návlekov navštívte kategóriu BSTFLEX Hliníkový ochranný návlek proti tepla kategória.
Informácie týkajúce sa konkrétneho materiálu nájdete v časti Hliníkový sklolaminátový návlek na ochranu káblových zväzkov v automobilovom priemysle.
Informácie o výbere medzi rúrkovými a odnímateľnými konštrukciami nájdete v časti Nasuvacie vs omotávacie tepelné ochranné návleky pre automobilové káblové zväzky.
Pre cenovú ponuku OEM pošlite spoločnosti BSTFLEX rozmery chráneného komponentu, rozmery konektora alebo tvarovky, požadovanú dĺžku návleku, informácie o zdroji tepla, spôsob inštalácie, výkres alebo fotografie, množstvo prototypov a očakávaný ročný objem.
Zmerajte skutočný vonkajší priemer hadice, kábla alebo káblového zväzku v chránenej časti. Potom skontrolujte najväčší konektor, tvarovku alebo vetvu, cez ktorú musí návlek prejsť, a vyberte návlek podľa jeho konštrukcie a tabuľky rozmerov.
Nemusí to tak byť. Návlek potrebuje praktickú vôľu na inštaláciu, ale požadovaná vôľa závisí od flexibility návleku, konštrukcie steny, geometrie komponentu, dĺžky a spôsobu inštalácie. Neexistuje žiadne jediné percento, ktoré by platilo pre každý tepelný návlek.
Zmerajte vonkajší priemer hadice, pretože tepelný návlek sa inštaluje okolo exteriéru hadice.
Zmerajte maximálny vonkajší rozmer tvarovky alebo objímky. Ak vybraný rúrkový návlek nemôže prejsť cez tento rozmer, nainštalujte návlek pred montážou tvarovky alebo vyberte obopínaciu, samozatváraciu alebo inú otvárateľnú konštrukciu.
Zmerajte normálne aj maximálne rozmery káblového zväzku. Zmerajte tiež konektory, vetviace body, obdĺžnikové časti a iné lokálne zväčšenia, ktoré môžu ovplyvniť inštaláciu.
Plochá šírka je šírka návleku, keď je položený na plocho. Automaticky sa nerovná hotovému vnútornému priemeru. Vzťah závisí od konštrukcie návleku, hrúbky materiálu a dizajnu švu.
Pri približne kruhovom diele možno obvod odhadnúť ako π vynásobené vonkajším priemerom dielu. Skutočná šírka roztvoreného návleku musí zahŕňať aj požadovaný presah, konštrukciu švíka, hrúbku steny a výrobnú toleranciu.
Mal by sedieť pevne, ale nemal by byť príliš tesný. Príliš malá vôľa môže sťažiť inštaláciu a znížiť flexibilitu, zatiaľ čo nadmerná vôľa môže umožniť posunutie alebo otočenie návleku.
Áno. Vnútorný priemer, plochá šírka, šírka v rozloženom stave, dĺžka rezu, dizajn uzáveru, izolačné vrstvy, zárezy, spojovacie prvky a ďalšie rozmerové vlastnosti je možné prispôsobiť podľa komponentu a výkresu.
Pošlite vonkajší priemer komponentu, maximálny lokálny priemer, rozmery konektora alebo tvarovky, požadovanú chránenú dĺžku, informácie o ohybe, umiestnenie zdroja tepla, spôsob inštalácie, dostupnú vôľu a odhadované množstvo.
