Predvážená sklolaminátová výplň tlmiča: Hmotnosť plnenia, tolerancia a OEM balenie

Predvážená sklolaminátová výplň tlmiča výfuku poskytuje výrobcovi výfukov definovanú dávku suchého vlákna pre každý tlmič namiesto toho, aby sa od operátora montáže vyžadovalo odhadovať množstvo z veľkého vreca. Cieľom nákupu nie je len menšie balenie. Ide o opakovateľný vzťah medzi schváleným materiálom vlákna, čistou hmotnosťou, baliacou komorou a výrobným číslom dielu.

Predvážená dávka sa môže dodávať ako voľné vlákno v samostatnom vreci, ako identifikovaná šarža výplne E-skla alebo ako súčasť uzavretého komponentu. Tieto formáty nie sú vzájomne zamenaťelné. V cenovej ponuke a výkrese by malo byť uvedené, či sa obal počas montáže otvára a vyprázdňuje, alebo či obalová vrstva zostáva v hotovom tlmiči.

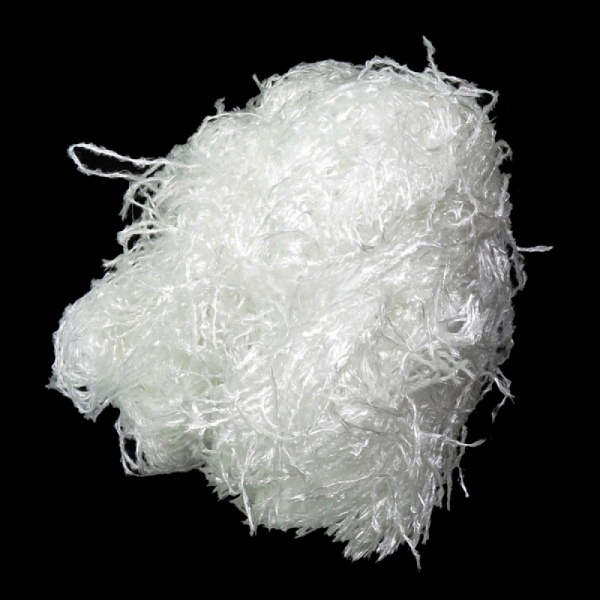

Spoločnosť BSTFLEX dodáva Voľná výplň výfukového tlmiča zo sklených vlákien a Výplň výfukového tlmiča z E-skla pre výrobcov výfukov, dodávateľov súprav na prebalenie a distribútorov. Táto príručka vysvetľuje, ako špecifikovať plniacu hmotnosť, konfiguráciu balenia, tolerancie, označovanie a prebierku pri príjme pre opakovanú OEM výrobu.

Čo znamená predvážená výplň tlmiča?

Predvážená výplň tlmiča je materiál pripravený na dohodnuté čisté množstvo predtým, ako sa dostane na montážne stanovište. Množstvo môže zodpovedať jednej tlmivke, niekoľkým tlmičom alebo kontrolovanej výrobnej šarži.

Tento termín by sa nemal používať bez definovania dodávkovej jednotky. Cenová ponuka môže odkazovať na:

• jednu individuálnu dávku vlákna pre jeden tlmič;
• jedno vrece obsahujúce niekoľko identických dávok;
• veľké vrece identifikované celkovou čistou hmotnosťou;
• predvážené vrece, ktoré sa počas montáže otvára a vyprázdňuje;
• uzavreté baliace vrece alebo návlek, ktorý zostáva v tlmiči;
• kompletnú súpravu na opätovné zabalenie obsahujúcu vlákno a ďalšie komponenty.

Iba prvý a štvrtý príklad sú automaticky jednorazové balenia s jednou dávkou. Ostatné vyžadujú dodatočné pokyny predtým, ako výrobca môže určiť, koľko materiálu patrí do každej zostavy výfuku.

Oddelenie hmotnosti suchého vlákna od hmotnosti obalu

Najdôležitejší nákupný rozdiel je medzi akustickým vláknom a všetkým, čo sa používa na jeho balenie alebo prepravu.

Ak sa dočasné vrecúško odstráni, čistú náplň vlákna možno skontrolovať z:

Neto váha vlákna = celková hmotnosť naplneného vrecúška - tára prázdneho vrecúška.

Použite skutočné schválené vrecúško alebo dohodnutú priemernú táru určenú v špecifikácii balenia. Neodčítajte nominálnu hmotnosť vrecúška prevzatú z iného materiálu, veľkosti alebo od iného dodávateľa.

Definujte materiál pred definovaním náplne

Cieľová hmotnosť má význam iba vtedy, keď je spojená so schváleným materiálom. Rovnaký počet gramov nevytvára rovnocennosť medzi rôznymi triedami skla, dĺžkami vlákien alebo konštrukciami balenia.

Pre voľnú výplň tlmiča zo sklených vlákien, identifikujte:

• skupinu alebo triedu sklených vlákien;
• spojitú, textúrovanú, sekanú alebo inú konštrukciu vlákna;
• dodaný stav;
• akékoľvek spojivo, apretúru alebo ďalšiu zložku;
• schválené označenie produktu;
• technickú a bezpečnostnú dokumentáciu požadovanú pre projekt.

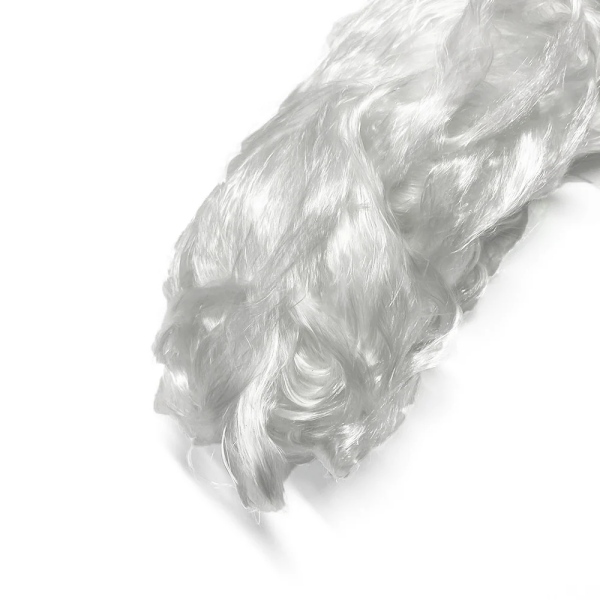

Pre výfukovú výplň E-glass, špecifikujte E-glass spolu s formou priadze alebo vlákna. E-glass označuje rodinu zloženia skla; nedefinuje balenie, spôsob plnenia ani množstvo požadované pre konkrétny tlmič.

Uchovávajte odkaz na schválený materiál na štítku balenia a výrobnom výkrese. Opakovaná objednávka by sa nemala akceptovať iba preto, že hmotnosť balenia zostáva nezmenená.

Stanovte hmotnosť výplne tlmiča zo schváleného dizajnu

Najlepším východiskovým bodom je existujúca overená náplň suchého vlákna pre rovnaký tlmič výfuku a materiál. Ak neexistuje žiadna schválená hodnota, náplň sa stáva vývojovým parametrom, ktorý sa musí vyhodnotiť v kompletnej zostave výfuku.

Pre jednoduchú valcovú plniacu komoru je teoretický objem:

V = π × (D² - d²) × L / 4 000 000

Keď sa všetky rozmery zadávajú v milimetroch:

• V je teoretický objem výplne v litroch;
• D je vnútorný priemer plniacej komory;
• d je vonkajší priemer vylúčeného vnútorného obalu;
• L je efektívna naplnená dĺžka.

Vylúčeným vnútorným obalom môže byť samotná perforovaná rúrka alebo rúrka plus schválená kovová vrstva. Ďalšie priečky, konzoly a koncové armatúry sa musia zohľadniť aj tam, kde zaberajú oblasť výplne.

Keď je už známa schválená inštalovaná hustota:

Náplň suchého vlákna v gramoch = čistý objem výplne v litroch × schválená hustota v g/l.

Táto rovnica prevádza známu špecifikáciu dizajnu na hmotnosť. Nevyberá správnu hustotu pre nový tlmič.

Jedna náplň na tlmič výfuku alebo jedna náplň na plniacu zónu?

Niektoré tlmiče majú jednu súvislú dutinu. Iné obsahujú samostatné koncové vrecká, odstupňované časti alebo rozdelené plniace zóny.

Ak zóny nemôžu počas plnenia komunikovať, definujte dávku pre každý región:

• hlavná valcová tesniaca časť;
• výplň na prívodnej strane;
• výplň výstupného konca;
• väčšie vrecko okolo odsadeného jadra;
• samostatná komora za prepážkou.

Jediný celkový poplatok za výfukové baleniesa stále môže použiť na nákup, ale pokyny operátora by mali ukazovať, ako je tento poplatok rozdelený. Pre lepšiu kontrolu možno od dodávateľa žiadať, aby zóny balil oddelene, keď si to výrobný proces vyžaduje.

Naočakávajte, že operátor odhadne rozloženie podľa vzhľadu. Správna celková hmotnosť môže stále znamenat nesprávne vnútorné rozloženie.

Vopred odvážené voľné vlákno verzus zabalený baliaci diel

Vopred odváženú voľnú náplň montážnik otvorí a distribuuje. Zabalený diel obsahuje vlákno v obale alebo sieti, ktorá môže zostať v hotovom tlmiči výfuku.

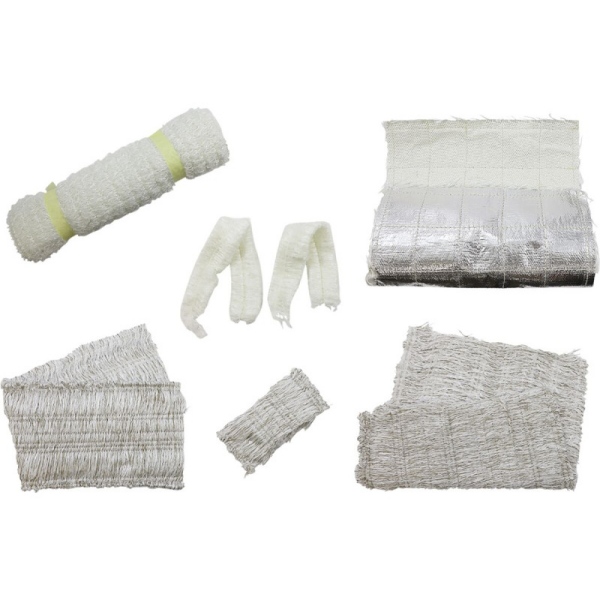

BSTFLEX Fiberglass Muffler Packing Sock with Woven Glass Mesh Bag je príkladom uzavretého balenia zo sklených vlákien. Hmotnosť jeho hotového komponentu zahŕňa kryt aj výplň, takže jeho nákupná špecifikácia by sa nemala zamieňať s vreckom obsahujúcim iba vlákna z p196 alebo p229.

Vyberte konfiguráciu balenia pre výrobnú linku

Individuálne vrecká s jednou náplňou

Jedno označené vrece na jeden tlmič poskytuje prehľadnú jednotku pri linke. Tento formát je užitočný tam, kde operátori opakovane vyrábajú jedno číslo dielu a schválená náplň je stabilná.

Špecifikujte:

• čistá náplň vlákien;
• materiál a rozmery vrecka;
• či je vrece otvorené alebo zostáva v zostave;
• obsah štítku;
• množstvo v kartóne;
• identifikácia šarže;
• požiadavky na skladovanie a manipuláciu.

Viacnásobné dávky v jednom vonkajšom vrecku

V jednom hlavnom balení môže byť umiestnených niekoľko samostatne uzatvorených dávok. Balenie by malo uvádzať počet vnútorných dávok aj čisté množstvo každej z nich.

Štítok s nápisom len „5 kg výplne do výfuku“ nie je postačujúci, keď výroba očakáva desať 500 g dávok. Prijímacia kontrola a vychystávacie inštrukcie musia rozlišovať hlavné množstvo od dávky na jednotku.

Veľkoobjemové vrecká na interné váženie

Veľkoobjemová výplň výfukovmôže byť vhodná tam, kde má fabrika už kontrolované stanovištia na váženie a plnenie. V takom prípade definujte čistú hmotnosť veľkoobjemového balenia a požadovanú dávku na jeden tlmič ako samostatné nákupné položky.

Veľkoobjemová dodávka by sa nemala označovať ako vopred zvážená na jeden tlmič, pokiaľ výrobná linka nevykonáva a nezaznamenáva tento krok váženia.

Náhradné balenia s vlastnou značkou

Spotrebiteľské alebo distribučné balenie môže obsahovať pevné množstvo určené pre definovaný rozsah použitia. Grafický dizajn pre súkromnú značku by mal uvádzať skutočný materiál a množstvo v balení bez toho, aby naznačoval univerzálnu použiteľnosť.

Ak kupujúci požaduje niekoľko možností hmotnosti, každá veľkosť balenia by mala mať vlastné číslo dielu, štítok a konfiguráciu kartónu.

Nastavte cieľovú hmotnosť a dohodnutú toleranciu

Objednávka od OEM by mala definovať cieľovú dávku a akceptovateľnú odchýlku. Správna tolerancia závisí od aplikácie, manipulácie s materiálom, procesu váženia a schválenia vzorky. Mala by byť dohodnutá, a nie skopírovaná z nesúvisiaceho produktu.

Špecifikácia by mala definovať:

• cieľovú dávku suchého vlákna;
• povolenú odchýlku alebo rozsah;
• či sa limit vzťahuje na každú dávku alebo na priemer šarže;
• rozlíšenie váhy a požiadavky na kalibráciu;
• frekvenciu vzorkovania;
• zaobchádzanie s balením mimo limitu;
• či je povolená prácnosť navyše pridaním alebo odstránením vlákna.

Priemer šarže môže byť akceptovateľný, zatiaľ čo jednotlivé vrecká spadajú mimo schváleného rozsahu. Pri produkte s jednou dávkou na jeden tlmič je individuálna kontrola zvyčajne priamočiarejšie spojená s konzistenciou montáže.

Vážacie zariadenie a kontrola táry

Metóda váženia musí byť schopná rozlíšiť dohodnutú odchýlku dávky. Váha používaná na 20 kg prepravné kartóny nemusí byť vhodná na kontrolu oveľa menšej individuálnej dávky na balenie.

Výrobné a prijímacie inštrukcie by mali zahŕňať:

• identifikáciu váhy;
• stav kalibrácie;
• kontrolu nuly;
• metódu tárovania;
• klimatizovanie vzorky, ak je relevantné;
• zaznamenanie a likvidáciu výsledkov.

Keď vrecko zostáva v tlmiči, schválená hmotnosť komponentu môže zahŕňať toto vrecko. Keď sa vrecko vyhadzuje, jeho tára by mala byť vylúčená. Uveďte to výslovne, aby dodávateľ a zákazník nepoužívali rozdielne hmotnostné základy.

Kontrolujte vlhkosť, kontamináciu a stratu materiálu

Dávka suchého vlákna by sa mala skladovať a spracovávať spôsobom, ktorý zachováva schválený stav materiálu. Voda, olej, prach a cudzie vlákna môžu zmeniť nameranú hmotnosť balenia bez toho, aby sa zvýšila zamýšľaná akustická výplň.

Používajte čisté obaly a medzi operáciami váženia zatvárajte čiastočné veľkoobjemové vrecká. Udržujte odmietnutý alebo vysypaný materiál mimo schválených dávok, pokiaľ kvalitatívny postup neumožňuje jeho zotavenie a neoverí jeho totožnosť a stav.

Netraste vreckom s cieľom odstrániť vlákna po vážení a stále nezaznamenávajte pôvodnú hodnotu zo štítku. Dávka vstupujúca do tlmiča by mala zodpovedať schválenému čistému množstvu.

Označte každú dávku štítkom pre výrobu a sledovateľnosť

Praktický štítok pre vlastné vrecko s výplňou do výfuku môže zahŕňať:

• BSTFLEX alebo zákaznícke číslo dielu;
• popis materiálu;
• čistá hmotnosť vláknovej náplne;
• cieľový tlmič výfuku alebo odkaz na výkres;
• číslo šarže alebo série;
• dátum výroby alebo balenia;
• množstvo v balení;
• pokyny na manipuláciu;
• čiarový kód alebo QR kód, ak sa vyžaduje;
• značka zákazníka pre projekty vlastných značiek.

Na štítku neuvádzajte nepodložené tvrdenia o znížení hlučnosti, teplote alebo životnosti. Obal identifikuje dodaný materiál a množstvo; výkon hotového výfuku patrí ku schválenej konfigurácii tlmiča.

Použite schválenie vzorky na zmrazenie náplne

Pred opakovanou výrobou zložte skúšobné tlmiče s identifikovanými šaržami materiálu a odmeranými náplňami.

Zaznamenajte:

• označenie vláknového produktu;
• čistú náplň;
• rozloženie v zónach;
• okolité kovové alebo zadržiavacie vrstvy;
• lícovanie pri montáži;
• nastavenia operátora;
• podmienky zvukovej skúšky;
• zachovanie vlastností po dohodnutej prevádzkovej skúške.

Akonáhle je vzorka akceptovaná, prepojte schválene množstvo s výkresom tlmiča a špecifikáciou materiálu. Ak sa zmení trieda vlákna, objem komory alebo okolitá vrstva, prehodnoťte, či sa musí zmeniť aj množstvo.

Množstvo 500 g schválené pre jeden tlmič nie je univerzálnym množstvom pre každý štvortaktný výfuk. Rovnako by sa množstvo 250 g nemalo priradiť každej dvojtaktná výfuku bez rozmerových a aplikačných dôkazov.

Výpočet požiadaviek na výrobnú šaržu bez preplňovania dielov

Nominálne inštalované množstvo pre výrobnú šaržu je:

Netto inštalovaný materiál = schválené množstvo na tlmič × počet tlmičov.

Oddelenie nákupu môže pridať schválenú prirážku na nastavenie procesu, odber vzoriek, zamietnuté balenia alebo straty pri manipulácii:

Nakúpený materiál = netto inštalovaný materiál + schválená procesná prirážka.

Prirážka nie je extra vlákno na pridanie do každého výfuku. Mala by zostať viditeľná ako hodnota plánovania šarže.

Pre individuálne predbežne zvážené množstvá sa objednané množstvo obvykle zakladá na počte tlmičov plus dohodnutom množstve pre rezervu alebo odber vzoriek. Pre ložený materiál vypočítajte celkovú netto požiadavku a konfiguráciu balenia samostatne.

Porovnajte náklady na jeden schválený tlmič

Predbežne zvážená dodávka môže u dodávateľa pridať náklady na váženie, balenie a označovanie. Dodávka vo veľkom môže tieto činnosti presunúť na zákazníka.

Porovnajte:

• náklady na materiál na schválené množstvo;
• náklady na jednotlivé vrecúško a štítok;
• pracovnú silu na váženie a kontrolné váženie;
• ušetrený alebo ponechaný čas na váženie pri linke;
• straty pri manipulácii;
• prerábku v dôsledku nesprávneho množstva;
• zložitosť inventúry a vychystávania;
• objem prepravy a balenia;
• náklady na jeden akceptovaný tlmič výfuku.

Nepredpokladajte, že vopred odvážené vrecia sú automaticky lacnejšie. Ich hodnota závisí od toho, či zjednodušujú skutočný proces zákazníka a zlepšujú kontrolu inštalovanej náplne.

Pripravte dopyt na predbežne odvážené balenie tlmiča výfuku (RFQ)

Ak hmotnosť náplne nie je známa, pošlite prierez tlmiča, rozmery jadra, profil vnútorného plášťa a efektívnu dĺžku balenia. Označte dávku ako vývojovú položku namiesto toho, aby ste od dodávateľa požadovali univerzálne množstvo.

O projektoch balenia na základe výkresov a vzoriek je možné diskutovať prostredníctvom BSTFLEX OEM Muffler Packing Manufacturing Service.

Otázky týkajúce sa vopred odváženej výplne tlmiča

Stačí 500 g vrece s výplňou tlmiča pre jeden výfuk?

Iba vtedy, keď 500 g je schválená dávka pre daný tlmič a materiál. Samotná hmotnosť balenia neurčuje kompatibilitu. Použite výkres, objem komory a overenú špecifikáciu plnenia.

Je vopred odvážená výplň to isté ako baliaca patróna?

Nie. Vopred odvážená dávka môže byť stále voľné vlákno, ktoré operátor rozdelí. Patróna je zvyčajne definovanejší komponent pripravený na montáž. Niektoré patróny obsahujú kontrolovanú dávku, ale tieto výrazy opisujú rôzne aspekty výrobku.

Môže sa priadza z E-skla dodávať v individuálnych hmotnostných baleniach?

BSTFLEX môže posúdiť individuálne požiadavky na balenie pre vhodné projekty. Forma materiálu, cieľová čistá hmotnosť, dizajn balenia, množstvo objednávky a požiadavky na označenie musia byť dohodnuté počas cenovej ponuky a schvaľovania vzorky.

Mala by sa tolerancia vzťahovať na hmotnosť vlákna alebo celkovú hmotnosť vrecúška?

V prípade odnímateľného vrecka by sa primárna tolerancia plnenia mala za normálnych okolností vzťahovať na čistú dávku vlákna. Celková hmotnosť vrecka sa môže použiť ako dodatočná kontrola, keď je obal pod kontrolou. V prípade integrovaného uzavretého komponentu je možné špecifikovať hodnoty len pre vlákno aj pre hotový komponent.

Môžu rôzne modely tlmičov použiť rovnakú vopred odváženú náplň?

Iba po potvrdení, že materiál, geometria komory a schválená požiadavka na plnenie sú kompatibilné. Podobná veľkosť motora nezaručuje rovnaké množstvo balenia.

Vyžiadajte si vopred odvážené sklené vlákno na balenie pre OEM výrobu

Pre voľné náplne zo sklených vlákien začnite s produktom Voľná výplň do výfukových tlmičov zo sklených vlákien BSTFLEX. V prípade nadýchaného materiálu na báze priadze z E-skla si pozrite Balenie výfukových tlmičov z E-skla BSTFLEX.

Pošlite schválený odkaz na materiál, cieľovú suchú náplň, formát balenia, požiadavky na štítky a výrobné množstvo. Iné materiály a uzavreté formáty sú k dispozícii v ponuke Asortiment balení tlmičov BSTFLEX.

Vyžiadajte si vzorky vopred odváženého balenia tlmičov a cenovú ponuku pre OEM
