Projekt OEM tepelného štítu katalyzátora zvyčajne začína jednoduchou požiadavkou: chrániť podlahový panel, káblový zväzok, vedenie kvapaliny, snímač, komponent prevodovky alebo susednú zostavu pred teplom z katalyzátora. Samotný diel môže pôsobiť jednoducho, ale spoľahlivý výrobný štít závisí od geometrie, pokrytia, voľného priestoru, materiálovej konštrukcie, montáže a opakovateľnej inštalácie.
Táto príručka je určená pre výrobcov vozidiel, dodávateľov výfukových systémov, výkonnostné značky, spoločnosti zaoberajúce sa náhradnými dielmi a distribútorov, ktorí pripravujú dopyt na zákazkový tepelný štít. Zameriava sa na informácie, ktoré výrobca potrebuje predtým, ako odporučí konštrukciu alebo vyrobí prototyp.
Pre univerzálny produkt si pozrite BSTFLEX tepelný štít katalyzátora. Pre širší výber produktov navštívte Ďalšie produkty tepelných štítov.
Dĺžka, šírka a obvod sú dôležité, ale nedefinujú aplikáciu kompletne. Dva katalyzátory s podobnými vonkajšími rozmermi môžu vyžadovať rôzne štíty, pretože inštalačné prostredie je odlišné.
Jeden katalyzátor môže byť umiestnený pod podlahou pre cestujúcich s dostatočným priestorom pre dištančný kovový štít. Iný môže byť umiestnený blízko olejového vedenia alebo káblového zväzku a vyžadovať kompaktnú viacvrstvovú bariéru. Program náhradných dielov môže vyžadovať širokú pasovateľnosť, zatiaľ čo OEM program môže vyžadovať tvarovaný diel s pevnými otvormi, konzolami a kontrolovanou orientáciou inštalácie.
Pred diskusiou o materiáli identifikujte tepelný problém:
Tieto otázky určujú, či by sa v projekte mal použiť tvarovaný kovový štít, flexibilný viacvrstvový štít, odnímateľná izolačná prikrývka alebo hybridná konštrukcia.
| Položka dopytu | Informácie na poskytnutie | Prečo na tom záleží |
|---|---|---|
| Vozidlo alebo zariadenie | Model vozidla, motor, usporiadanie výfuku, typ stroja alebo názov platformy | Poskytuje kontext aplikácie and pomáha identifikovať obmedzenia zástavby. |
| Geometria katalyzátora | Celková dĺžka, šírka tela, obvod, miesta vstupu a výstupu, kužele, zvary a polohy snímačov | Definuje tvar štítu a oblasti, ktoré musia zostať otvorené. |
| Chránený komponent | Podlahový panel, kabeláž, hadica, palivové vedenie, brzdové vedenie, olejový systém, prevodovka, plastový diel alebo iná zostava | Objasňuje smer, ktorým je potrebné regulovať teplo. |
| Dostupná vôľa | Minimálna vzdialenosť medzi katalyzátorom, štítom a susednými dielmi | Určuje prípustnú hrúbku, vzduchovú medzeru a spôsob upevnenia. |
| Tepelný stav | Normálna prevádzková podmienka, špičková podmienka, pracovný cyklus a akékoľvek namerané teploty | Podporuje výber materiálu a izolácie. |
| Prostredie | Podvozok, motorový priestor, terénne vozidlo, námorné vozidlo, úžitkové vozidlo, stacionárny motor alebo iné prevádzkové podmienky | Ovplyvňuje odolnosť proti korózii, ochranu proti oderu a výber vonkajšieho povrchu. |
| Spôsob montáže | Existujúce konzoly, svorníky, otvory, svorky, pásky, remene, pružiny alebo nový návrh montáže | Riadi opakovateľnosť inštalácie a výkonnosť pri vibráciách. |
| Servisná požiadavka | Trvalá inštalácia, občasná demontáž alebo častá kontrola | Pomáha určiť, či je vhodná pevná, flexibilná alebo odnímateľná konštrukcia. |
| Množstvo | Množstvo prototypov, prvá výrobná objednávka a odhadované ročné použitie | Ovplyvňuje nástroje, výrobný postup, balenie a jednotkové náklady. |
| Dokumentácia | Výkres, inšpekčná správa, vyhlásenie o materiáli, označovanie, sledovateľnosť alebo požiadavky na balenie | Umožňuje dodávateľovi oceniť kompletný program namiesto iba fyzického dielu. |
Tvarovaný kovový štít sa často vyberá vtedy, keď diel potrebuje definovaný tvar, stabilné montážne body a kontrolovanú vzduchovú medzeru. V závislosti od projektu môže byť vyrobený z hliníka, nehrdzavejúcej ocele alebo zliatiny s vyšším výkonom. Lisovanie, rebrá, záhyby a tvarované okraje môžu zlepšiť tuhosť bez toho, aby sa spoliehali iba na hrubší materiál.
Táto konštrukcia je vhodná, keď:
Tvarovaný štít by sa nemal špecifikovať iba podľa zliatiny. Výkres by mal definovať aj hrúbku materiálu, vzor lisovania alebo rebier, tvarovanú výšku, umiestnenie otvorov, stav okrajov, montážne rozhranie a akúkoľvek izolačnú vrstvu pripojenú ku kovovému plášťu.

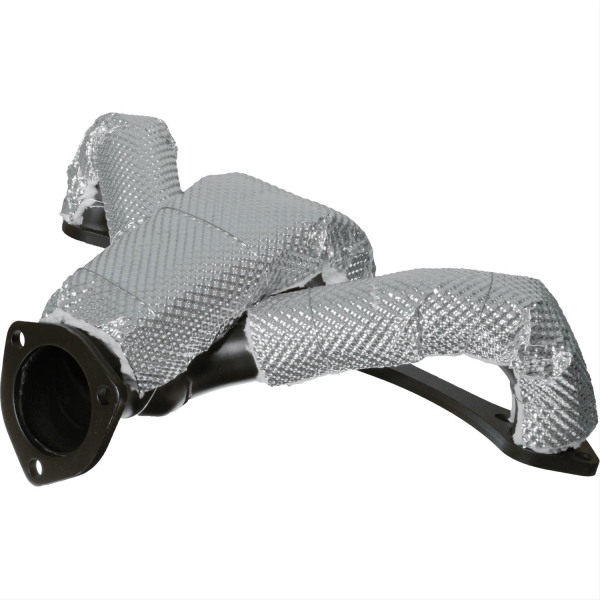

Flexibilný viacvrstvový tepelný štít môže kopírovať rôzne tvary katalyzátora bez potreby plne lisovaného plášťa. Môže kombinovať kovový alebo hliníkový vonkajší povrch, izolačnú vrstvu a tepelne odolnú vnútornú konštrukciu. Pásky z nehrdzavejúcej ocele, svorky alebo iné mechanické prichytenie môžu udržať štít v polohe.
Tento prístup je užitočný pre:
Flexibilný neznamená nedefinovaný. Hotový diel stále potrebuje kontrolované rozmery, spevnené otvory, bezpečné dokončenie okrajov a usporiadanie upevnenia, ktoré zabraňuje pohybu smerom k snímačom, zvarom alebo susedným komponentom.
Odnímateľná deka umiestňuje viac izolácie blízko zdroja tepla a dá sa vytvarovať okolo nepravidelného krytu. Môže byť vhodná tam, kde sa vyžaduje lokalizované zadržiavanie tepla a kde sa deka musí odstrániť kvôli servisu.
Pozrite si Thermal Insulation Catalytic Converter Heat Blanket pre tento typ konštrukcie.
Rozhodnutie o tesnej izolácii katalyzátora by sa malo urobiť s ohľadom na skutočný dizajnový návrh výfukového systému. Musí sa brať do úvahy pokrytie, vetranie, umiestnenie snímačov, životnosť katalyzátora a požiadavky výrobcu vozidla na teplo. Deka by sa nemala považovať za univerzálnu náhrada za každý pôvodný kovový štít.
Hybridný štít kombinuje tvarovaný alebo polotuhý kovový povrch s izolačnou vrstvou. Kov poskytuje tvar, ochranu pred prostredím a stabilitu upevnenia, zatiaľ čo izolácia znižuje prenos tepla cez zostavu.
Tento formát je užitočný vtedy, keď tenká jedna kovová vrstva neposkytuje dostatočnú tepelnú reguláciu, ale hrubá textilná deka by zaberala príliš veľa miesta alebo by nesplnila požiadavky na montáž.
Tepelný štít katalyzátora nemusí automaticky zakrývať celý katalyzátor. V mnohých systémoch je prioritou prerušiť cestu sálania smerom k určitému komponentu. Smerové krytie môže chrániť podlahu vozidla, olejový systém, elektrický káblový zväzok alebo vedenie kvapalín, pričom ostatné oblasti zostanú otvorené.
Rozsah krytia by mal byť definovaný na výkrese alebo vyznačený na fotografiách. Identifikujte:
Príklad špecifický pre dané vozidlo nájdete v časti 2014–2019 Corvette C7 Catalytic Converter Heat Shield. Projekt pre konkrétny model vyžaduje odlišnú rozmerovú kontrolu než široko kompatibilný univerzálny štít.
Užitočnejšie je priradiť funkciu každej vrstve, než požadovať jeden názov materiálu pre celý diel. Viacvrstvový tepelný štít môže vyžadovať samostatné materiály pre horúcu stranu, izolačné jadro, vonkajší povrch, spevnenie okrajov a upevňovacie prvky.
| Časť štítu | Typické možnosti materiálov | Faktory výberu |
|---|---|---|
| Tuhý vonkajší plášť | Hliník, razený hliník, nehrdzavejúca oceľ, razená nehrdzavejúca oceľ, niklová zliatina | Hmotnosť, vystavenie korózii, tuhosť, spôsob tvarovania, prevádzková teplota a cena. |
| Reflexný vonkajší povrch | Hliníková fólia, pokovovaná tkanina alebo kovový laminát | Smer sálavého tepla, vystavenie prostrediu, flexibilita a odolnosť povrchu. |
| Izolačná vrstva | Sklotextilné vlákno, vlákno s vysokým obsahom kremíka alebo iná vysokoteplotná izolácia | Požadovaná hrúbka, stlačenie, tepelné zaťaženie, flexibilita a manipulácia. |
| Vrstva na horúcej strane | Sieťka z nehrdzavejúcej ocele, teplovzdorná textília alebo kovový poťah | Priame vystavenie, odieranie, kontaminácia a pripevnenie k izolačnému balíku. |
| Spevnenie okrajov a otvorov | Zahnutý kovový okraj, všitá vysokoteplotná páska, priechodka, očko alebo spevnená záplata | Odolnosť proti prerezaniu, inštalačné zaťaženie a opakovaný servis. |
| Upevňovací systém | Sťahovacie pásky z nehrdzavejúcej ocele, svorky, popruhy, pružiny, skrutky, závrtné skrutky alebo konzoly | Vibrácie, čas inštalácie, požiadavka na demontáž a dostupné montážne body. |
Teplotná odolnosť je len jedným z faktorov pri rozhodovaní. Materiál musí odolať aj tepelným cyklom, vibráciám, vlhkosti, znečisteniu z cesty a silám pôsobiacim počas inštalácie.
Dištančný tepelný štít obvykle spolieha na kontrolovaný priestor medzi horúcim komponentom a štítom. Tento priestor prerušuje priame vedenie tepla a môže zlepšiť výkon reflexnej kovovej bariéry. Konštrukcia upevnenia musí zachovať medzeru aj po opakovanom zahrievaní, chladení a vibráciách.
Kontaktný alebo tesne priliehajúci flexibilný štít funguje inak. Používa izoláciu na spomalenie prenosu tepla a môže obopínať časť tela konvertora. Konštrukcia musí zostať stabilná bez skĺznutia, otvárania na šve alebo koncentrácie zaťaženia na snímače a káblové rozvody.
Dopyt (RFQ) by mal uvádzať, či je navrhovaný štít:
Bez týchto informácií môžu cenové ponuky založené na rovnakých vonkajších rozmeroch popisovať úplne odlišné produkty.
Mnohé problémy s tepelnými štítmi začínajú na upevňovacom rozhraní, a nie v izolačnom materiáli. Štít, ktorý sa pohybuje, chveje alebo rotuje, môže stratiť krytie a prísť do kontaktu s okolitými komponentmi.
Počas navrhovania skontrolujte nasledujúce body:
V prípade programu náhradných dielov by mala byť metóda inštalácie zrozumiteľná bez továrenského náradia. Pre montážnu linku OEM môže byť prioritou taktovací čas, funkcie poka-yoke, kontrolovaný krútiaci moment spojovacieho prvku a konzistentná orientácia dielov.
BSTFLEX môže skontrolovať projekty na základe zákazníckeho výkresu, CAD geometrie, rozmerovej náčrty, označených fotografií alebo fyzickej vzorky vo vlastníctve zákazníka. Najlepší počiatočný formát závisí od pripravenosti projektu.
Kontrolovaný výkres je preferovaným základom pre opakovanú výrobu. Mal by definovať kritické rozmery, referenčné body (datums), umiestnenie otvorov, vrstvy materiálu, hrúbku, tolerancie, úpravu hrán a úroveň revízie.
CAD dáta sú užitočné pre tvarované kovové štíty a tesne usporiadané zostavy. Ak je to možné, zahrňte okolité komponenty alebo obalovú oblasť (clearance envelope). Samotný model konvertora nezobrazuje podlahu, vedenie, držiaky a ďalšie časti, ktoré vymedzujú dostupný priestor.
Vzorka môže určiť základnú geometriu, ale mala by byť doplnená informáciami o aplikácii. Použitá časť môže byť skreslená, kontaminovaná alebo pozmenená prevádzkou. Projekt by mal rozlišovať medzi rozmermi skopírovanými zo vzorky a rozmermi, ktoré je potrebné upraviť pre výrobu.
Pre predbežné hodnotenie poskytnite fotografie z viacerých uhlov s mierkou alebo referenciou rozmerov. Označte zdroj tepla, chránenú časť, navrhované upevňovacie body a obmedzené zóny. Táto metóda môže podporiť počiatočné odporúčanie, ale pred opakovanou výrobou je stále potrebný kontrolovaný výkres alebo schválená vzorka.
Ďalšie informácie o dostupnej podpore spracovania a balenia nájdete v časti BSTFLEX Custom Capabilities.
Prototyp by mal odpovedať na viac než len na otázku „Pasuje to?“ Kontrola vzorky by mala potvrdiť, či je možné diel inštalovať konzistentne a či zostáva v zamýšľanej polohe počas prevádzky.
Praktický plán schválenia môže zahŕňať:
Tepelný výkon by sa mal vyhodnotiť v nainštalovanej zostave. Karty materiálových údajov sú užitočné na predbežný výber, ale nenahrádzajú merania na skutočnom vozidle alebo výfukovom systéme.
| Oblasť kontroly | Typická metóda kontroly |
|---|---|
| Celkové rozmery | Kontrola podľa schváleného výkresu, šablóny alebo kontrolného prípravku. |
| Kritické otvory a výrezy | Overenie polohy, veľkosti a orientácie voči definovaným vzťažným bodom. |
| Materiálová konštrukcia | Potvrdenie zliatiny, textilu, izolácie, poradie vrstiev a schválenej hrúbky. |
| Tvarovaný tvar | Použitie kontrolného prípravku, lícovacej vzorky alebo definovaných rozmerov profilu. |
| Konečná úprava hrán | Kontrola záhybov, lemov, švov a kontroly ostrých hrán. |
| Spojovacie prvky | Potvrdenie typu, množstva, dĺžky, upevnenia a priloženého inštalačného materiálu. |
| Prevedenie | Kontrola na prítomnosť roztrhnutí, uvoľnených vlákien, otvorených švov, delaminácie, deformácie a kontaminácie. |
| Identifikácia | Overenie čísla dielu, revízie, označenia šarže a polohy štítku tam, kde sa to vyžaduje. |
| Balenie | Potvrdenie oddelenia dielov, ochrany proti deformácii, počtu kusov a zákazníckeho označenia. |
Limity akceptácie by sa mali dohodnúť pred začiatkom výroby. Pojmy ako „tesné lícovanie“ alebo „rovnaké ako vzorka“ nestačia pre kritické rozmery. Schválený výkres, zlatá vzorka a metóda kontroly by mali definovať, čo sa môže líšiť a čo musí zostať pod kontrolou.
Komerčný formát ovplyvňuje dizajn výrobku a balenie.
Programy OEM zvyčajne vyžadujú kontrolované výkresy, správu revízií, stabilné materiály, opakonovateľnú kontrolu a výrobné balenie. Ročná spotreba a načasovanie uvedenia na trh by mali byť zahrnuté vo fáze cenovej ponuky.
Aftermarketové programy môžu vyžadovať širšiu rozmerovú toleranciu, montážny materiál, pokyny na montáž a maloobchodné balenie. Dodávateľ musí vedieť, či je výrobok špecifický pre dané vozidlo alebo je určený pre celý rad katalyzátorov.
Výkonnostné aplikácie majú často upravené usporiadanie výfuku a obmedzený priestor. Flexibilné konštrukcie alebo konštrukcie s nízkymi nárokmi na nástroje môžu byť užitočné počas vývoja, po ktorom nasleduje kontrolovanejší dizajn, akonáhle sa potvrdí lícovanie.
Distribútori môžu vyžadovať vlastné štítky, neutrálne balenie, čiarové kódy, hárky s pokynmi a množstvá v balení prispôsobené pre manipuláciu v sklade. Tieto požiadavky by sa mali naceniť spolu s dielom namiesto toho, aby sa pridávali až po schválení vzorky.
Zašlite nasledujúce informácie na získanie presnejšej cenovej ponuky:
Keď dizajn ešte nie je definitívny, odošlite údaje o aplikácii namiesto výberu materiálu len podľa teplotnej odolnosti. BSTFLEX môže porovnať pevné, flexibilné a izolované konštrukcie s dostupným priestorom a výrobnými požiadavkami.
Zašlite aplikáciu, rozmery konvertora alebo výkres, okolitú vôľu, chránené komponenty, tepelný stav, požadované pokrytie, spôsob montáže, množstvo prototypov a výrobnú prognózu. Užitočné sú aj fotografie s označenými horúcimi zónami a obmedzenými oblasťami.
Áno. Vzorka vlastnená zákazníkom sa môže použiť ako vývojová referencia. K vzorke by mali byť priložené informácie o lícovaní a všetky rozmery, ktoré je potrebné opraviť alebo kontrolovať. Pred opakovanou výrobou by sa mal vytvoriť schválený výkres alebo vzorová vzorka.
Univerzálny štít je navrhnutý tak, aby sa prispôsobil rôznym rozmerom konvertora, a zvyčajne sa upravuje počas inštalácie. OEM tepelný štít je vyvinutý okolo definovaného vozidla alebo zostavy výfuku a využýva kontrolovanú geometriu, montážne body a výrobné špecifikácie.
Nie nevyhnutne. Pokrytie by malo zodpovedať tepelnému cieľu. Smerový štít môže chrániť podlahu, káblové vedenie alebo hadičky kvapalín bez toho, aby uzatváral celý konvertor. Úplné alebo tesné pokrytie si vyžaduje posúdenie konvertora, snímačov, vetrania a požiadaviek výfukového systému.
Neexistuje jeden univerzálny materiál pre každý projekt. Hliník môže znížiť hmotnosť, nehrdzavejúca oceľ ponúka pevnosť a odolnosť voči prostrediu a viacvrstvové štruktúry môžu pridať izoláciu. Správna voľba závisí od teploty, vôle, montáže, vibrácií, vystavenia korózii a výrobnej metódy.
BSTFLEX podporuje pevné kovové štíty, flexibilné viacvrstvové štíty, izolačné konštrukcie a odnímateľné prikrývky katalyzátora. Odporúčaný formát závisí od geometrie, dostupného priestoru, servisných požiadaviek a objemu objednávok.
Prototypové a vzorkové množstvá je možné posúdiť pred opakovanou výrobou. Vzorková fáza by mala potvrdiť lícovanie, pokrytie, inštaláciu, uchytenie a tepelný výkon v skutočnej zostave.
Áno. Označovanie, neutrálne balenie, značkové balenie, počítané balenia, čiarové kódy a identifikácia dielov zákazníka je možné posúdiť v rámci programu pre OEM alebo distribútorov.
Ningguo BST Thermal Products Co., Ltd. vyrába produkty na tepelnú ochranu automobilov pre OEM, aftermarket a programy vlastných značiek. Projekty je možné posudzovať na základe výkresov, údajov CAD, rozmerov, fotografií alebo vzoriek patriacich zákazníkovi.
Pošlite informácie o svojom projekte na adresu kontaktovať BSTFLEX. Uveďte geometriu konvertora, chránené komponenty, dostupnú vôľu, preferovaný spôsob montáže, množstvo vzoriek a odhadovaný objem výroby, aby bolo možné spoločne posúdiť konštrukciu a cenovú ponuku.
