Upevňovací systém turbo deky nie je doplnok vybraný až po navrhnutí izolácie. Pružiny, viazací drôt, kotvy a vystužené okraje musia spolupracovať so strihom deky, geometriou telesa turbodúchadla a dostupným montážnym priestorom.
BSTFLEX dodáva turbo deky s upevňovacími prvkami špecifickými pre daný projekt. V závislosti od strihu a špecifikácie objednávky môže uzáver využívať nehrdzavejúce pružiny, viazací drôt alebo inú schválenú metódu. Správna voľba je taká, ktorá udržiava schválenú deku v polohe bez toho, aby prekážala mechanizmu obtokového ventilu, pripojeniam turbodúchadla alebo požadovanému servisnému prístupu.
Táto príručka vysvetľuje, čo by mali kupujúci špecifikovať pri objednávaní inštalačného hardvéru pre turbo deky, ako sa pružiny líšia od viazacieho drôtu a čo treba skontrolovať počas schvaľovania vzorky. Úplný sortiment materiálov a veľkostí si pozrite v ponuke BSTFLEX sortiment tepelných izolačných deka pre turbo.

Viditeľná pružina alebo drôt je len jednou časťou pripájacieho systému. Kompletná nákupná špecifikácia by mala identifikovať hardvér, body, kde sa pripája k deke, a konštrukciu, ktorá prenáša upevňovacie zaťaženie.
| Komponent | Funkcia | Čo by mal kupujúci potvrdiť |
|---|---|---|
| Upevňovacie kotvy alebo body pripojenia | Poskytujú miesta, kde sa pružiny alebo drôt pripájajú k deke. | Množstvo, pozícia, materiál, tvar a vzťah k schválenému strihu deky. |
| Nerezové pružiny | Spájajú protiľahlé body pripojenia a zároveň umožňujú definovanú mieru roztiahnutia. | Dĺžka pružiny, rozpätie pripojenia, množstvo, materiál a či sú pružiny dodávané namontované alebo voľné. |
| Viazací drôt | Vytvára flexibilný uzáver medzi bodmi pripojenia a dá sa viesť tak, aby vyhovoval schválenej inštalácii. | Materiál drôtu, priemer, dodaná dĺžka, počet kusov a zamýšľaná trasa viazania. |
| Vystužený okraj alebo oblasť kotvy | Pomáha prenášať upevňovacie zaťaženie do konštrukcie deky. | Materiál okraja, prešívanie, vystuženie kotvy a akákoľvek oblasť, ktorá sa nesmie ťahať ani ohýbať. |
| Montážne pokyny | Definujú orientáciu, trasu hardvéru, spôsob uťahovania a kontrolné body pre dodaný strih. | Pokyny špecifické pre produkt, diagramy, varovania a všetky požadované nástroje. |
| Náhradný hardvér | Podporuje požiadavky na inštaláciu, výmenu alebo servis v teréne. | Či sú potrebné náhradné diely, množstvo na súpravu a spôsob identifikácie náhradných dielov. |
Deka môže fyzicky obsahovať kotvy, ale stále vyžaduje samostatnú súpravu hardvéru. Cenová ponuka a špecifikácia balenia by mali presne uvádzať, čo je súčasťou každej jednotky.
Pružiny aj drôt sa dajú použiť na pridržanie turbo deky, ale nevytvárajú rovnaký spôsob inštalácie. Žiadna možnosť nie je automaticky správna pre každé teleso.
| Bod výberu | Nerezové pružiny | Nerezový viazací drôt |
|---|---|---|
| Spôsob uzavretia | Pružina spája dva definované kotviace body cez schválené rozpätie. | Drôt sa vedie cez alebo okolo určených bodov pripojenia a zaisťuje sa podľa spôsobu inštalácie. |
| Nastavenie | Nastavenie je určené najmä dĺžkou pružiny, roztiahnutím a polohou kotvy. | Inštalatér môže kontrolovať vedenie a konečnú zaistenú dĺžku v rámci limitov schváleného vzoru. |
| Požiadavka na prístup | Inštalatér potrebuje priestor na dosiahnutie oboch kotiev a zopnutie pružiny. | Inštalatér potrebuje dostatočný prístup na vedenie, napnutie a zaistenie drôtu bez nesprávneho kontaktu s pohybujúcimi sa alebo horúcimi časťami. |
| Plánovanie servisu | Pružiny môžu byť vhodné, keď sú schválená izolačná rohož a príslušenstvo určené na demontáž, kontrolu a opätovnú montáž. | Drôt sa môže zvoliť tam, kde sa vyžaduje kompaktná alebo preinštaláciu špecifická trasa šnurovania. |
| Špecifikácia súpravy | Množstvo, voľná dĺžka a správna pružina pre rozpätie upevnenia by mali byť definované. | Materiál, priemer, dodaná dĺžka a pokyny na rezanie alebo šnurovanie by mali byť definované. |
| Hlavné riziko pri nesprávnej špecifikácii | Nesprávne rozpätie môže zanechať rohož voľnú alebo vystaviť kotvy nadmernému zaťaženiu. | Nesprávne vedenie alebo nadmerné utiahnutie môže zdeformovať rohož, poškodiť oblasť kotvy alebo prekážať v blízkosti sa nachádzajúcim dielom. |
Pred výberom príslušenstva by sa mala prediskutovať očakávaná frekvencia demontáže. Uzáver s pružinou automaticky neznamená, že každú rohož možno demontovať a opätovne použiť donekonečna. Stav izolácie, švov, vonkajšieho krytu a upevňovacích bodov sa musí po tepelnom cyklovaní aj tak vyhodnotiť.
Miesto kotiev by sa malo navrhnúť spolu s tvarom rohože. Určujú, kde sa uplatňuje uzatváracia sila a či inštalatér dosiahne na príslušenstvo, keď je rohož umiestnená okolo telesa turbodúchadla.
Pre štandardnú alebo zákazkovú turbo rohož potvrďte:
Neexistuje univerzálny počet kotiev pre každú turbo rohož T3, T4, T6 alebo modelovo špecifickú rohož. Požadovaný počet a poloha závisia od tvaru telesa, konštrukcie rohože a spôsobu upevnenia. Pridanie viacerých kotiev automaticky nezlepšuje usadenie, ak je samotný vzor nesprávny.

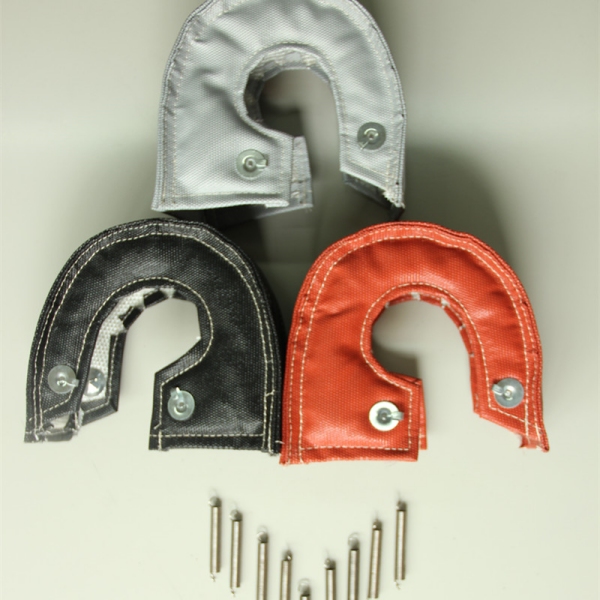

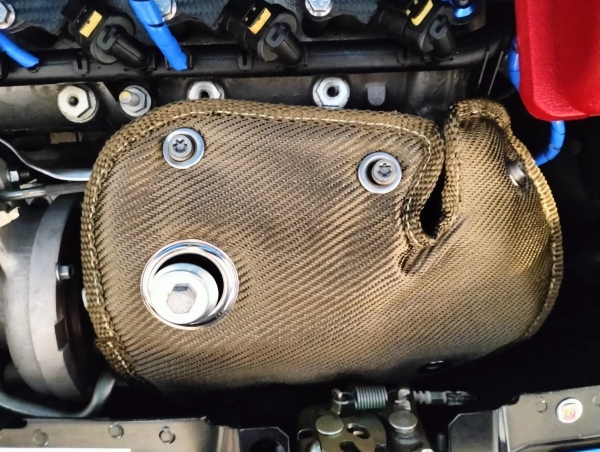

Pružiny možno zvážiť, keď vzor rohože poskytuje definované protiľahlé upevňovacie body a dostatočný prístup na inštaláciu. Môžu uľahčiť identifikáciu dodanej súpravy príslušenstva a zjednodušiť opakovanú inštaláciu, keď sa používa rovnaké schválené teleso, revízia rohože a špecifikácia pružiny.
Pred výberom pružín skontrolujte:
Nevyberajte dlhšiu alebo silnejšiu pružinu len preto, aby ste prinútili nevhodnú rohož obopnúť teleso. Príslušenstvo by malo zaistiť správne prispôsobený vzor, nie kompenzovať nesprávne rozmery.
Šnurovací drôt môže poskytnúť flexibilnú trasu medzi upevňovacími bodmi tam, kde schválená inštalácia vyžaduje kompaktný uzáver alebo konkrétnu dráhu okolo telesa. Špecifikácia drôtu by mala byť dodaná s rohožou namiesto toho, aby sa nechala ako nedefinovaný nákup v teréne.
Inštalácia založená na drôte by mala definovať:
Bežný domáci drôt by sa nemal nahrádzať špecifikovaným viazacím drôtom pre turboddeku. Zvolený drôt musí byť vhodný pre teplotu, prostredie a mechanické zaťaženie schválenej inštalácie.
Deka, ktorá nedosiahne na svoje protiľahlé kotvy bez nadmernej sily, môže mať nesprávnu orientáciu, nesprávny vzor alebo nedostatočnú vôľu. Silnejšie ťahanie za pružiny alebo drôt môže deformovať švy, okrajové lemovanie a oblasti kotiev bez toho, aby sa vyriešil základný problém s lícovaním.
Počas skúšobného lícovania za studena:
Ak sa montážny materiál nedá nainštalovať tak, ako je špecifikované, odfotografujte prekážku a označte ovplyvnenú oblasť. Namiesto rezania deky, premiestňovania kotiev alebo nahrádzania montážneho materiálu bez schválenia požiadajte o posúdenie lícovania.

Turbodúchadlo s vnútorným obtokovým ventilom si vyžaduje osobitnú pozornosť, pretože pohon a prepojenie musia zachovať svoj požadovaný pohyb. Okraj deky, kotva, pružina a viazací drôt by mali zostať mimo dosahu pohybujúceho sa mechanizmu.
Nákupný alebo vzorkový balík by mal obsahovať fotografie, ktoré ukazujú:
Nepredpokladajte, že deka popísaná ako T3 alebo T4 má automaticky správnu vôľu vnútorného obtokového ventilu. Uspořiadanie telesa a akčného členu by malo byť potvrdené pre konkrétne turbodúchadlo.

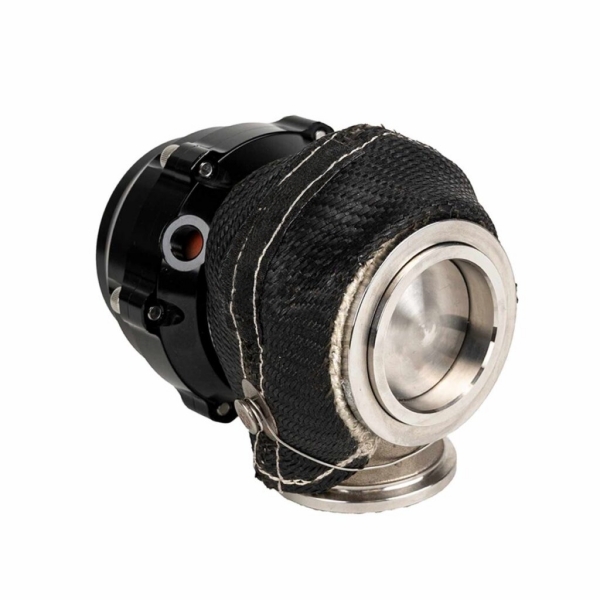

Usporiadanie s vonkajším obtokovým ventilom eliminuje niektoré obavy z vôle vnútorného akčného členu, ale inštalácia stále potrebuje definovanú trasu uzáveru. Okolitá potrubia obtokového ventilu, vetvy potrubia, V-ponové svorky a servisné spojovacie prvky môžu obmedziť prístup k montážnemu materiálu deky.

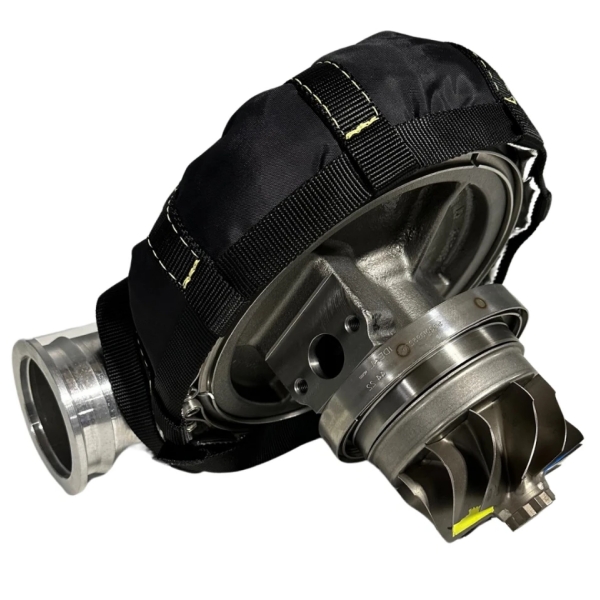

Pre turbodúchadlá s V-ponom a deleným telesom identifikujte, ktoré svorky, skrutky a pripojenia musia zostať prístupné. Pružina alebo drôt, ktorý križuje požadovaný servisný bod, môže premeniť jednoduchú kontrolu na väčšiu demontážnu prácu.
Namiesto obrázka produktu obsahujúceho iba turbodúchadlo pošlite fotografie po inštalácii. Okolitá komponenty určujú, či je možné navrhované upevnenie dosiahnuť a skontrolovať.

Nehrdzavejúca oceľ sa bežne špecifikuje pre pružiny, drôt a kotvy turbodiek, ale pre objednávku by mala byť potvrdená presná trieda, priemer a konštrukcia. Použitie hardvéru z nehrdzavejúcej ocele nestanovuje teplotnú odolnosť kompletnej deky.
Dokončená zostava tiež zahŕňa:
Každý komponent zaujíma inú pozíciu a pôsobí naň iná kombinácia teploty, vibrácií a mechanického zaťaženia. Údaje o materiáli pre jednu pružinu alebo drôt by sa nemali prezentovať ako hodnotiaci výkon kompletného izolačného návleku na turbo.
Pre výber vonkajšieho krytu pozri materiály a teplotu silikónom potiahnutých izolačných návlekov na turbo. Rovnaký princíp platí pre verzie z titánu, karbónu a aluminizovanej textílie: vonkajší názov nepredstavuje úplnú špecifikáciu zostavy.
Vždy dodržiavajte pokyny dodané pre konkrétny návlek. Nasledujúce kontrolné body pomáhajú kupujúcim pripraviť plán inštalácie a prebierky; nenahrádzajú pokyny špecifické pre daný produkt.
Upevňovací systém by mal byť zahrnutý do bežnej kontroly návleku. Správny interval závisí od zariadenia, prevádzkového zaťaženia a požiadaviek na údržbu.
Skontrolujte výskyt:
Nepoužívajte opätovne poškodený spojovací materiál len preto, že sa dá stále pripevniť. Náhradný spojovací materiál by mal zodpovedať schválenej špecifikácii. Ak sa samotný návlek stal krehkým, roztrhnutým, kontaminovaným alebo deformovaným, výmena iba pružiny alebo drôtu nemusí obnoviť zostavu do prijateľného stavu.
Pre distribútorov, objednávky s vlastnou značkou (private-label) alebo OEM objednávky možno komponenty upevnenia dodať ako súčasť definovanej súpravy na montáž izolačného návleku na turbo. Komerčná špecifikácia by mala zodpovedať technickej špecifikácii.
| Položka súpravy | Podrobnosti na definovanie |
|---|---|
| Izolačná rohož | Referencia vzoru, revízia, vonkajší kryt, izolačná konštrukcia, úprava okrajov a usporiadanie kotvenia. |
| Pružiny | Množstvo, rozmery, materiál, referencia náhradného dielu a či sú zahrnuté náhradné diely. |
| Viazací drôt | Materiál, priemer, celková dĺžka, predrezané dĺžky a množstvo. |
| Pokyny | Jazyk, inštalačný diagram, vedenie spojovacieho materiálu, upozornenia a informácie o kontrole. |
| Balenie | Spojovací materiál nainštalovaný, v taške s izolačnou rohožou alebo zabalený v samostatnom označenom priestore. |
| Identifikácia | Číslo dielu izolačnej rohože, referencia súpravy spojovacieho materiálu, revízia, čiarový kód alebo zákaznícky štítok. |
| Náhradné diely | Či sú náhradné pružiny, drôt alebo kotevné komponenty dodávané samostatne. |
Nedovoľte, aby jedno neoznačené vrece so spojovacím materiálom slúžilo pre niekoľko vzorov izolačných rohoží, pokiaľ sú komponenty skutočne vzájomne vymeniteľné a montážny návod jasne neuvádza priradenie.
Schválenie vzorky by malo zahŕňať uzáver a spojovací materiál, nielen ubité telo izolačnej rohože.
Schválenie lícovania: Potvrďte, že izolačná rohož pokrýva zamýšľanú oblasť krytu a že spojovací materiál možno nainštalovať pomocou bežného prístupu.
Schválenie pohybu: Potvrďte vôľu okolo akčného členu wastegate, tiahla a akýchkoľvek iných pohyblivých komponentov.
Schválenie spojovacieho materiálu: Zaznamenajte špecifikáciu pružiny alebo drôtu, množstvo, vedenie a konečné body upevnenia.
Servisné schválenie: Potvrďte, ktoré komponenty zostávajú prístupné a či je izolačná rohož určená na demontáž počas plánovaného servisu.
Schválenie balenia: Potvrďte, že ku každej izolačnej rohoži je priložený správny spojovací materiál a pokyny.
V prípade projektov založených na výkresoch a súkromných značkách si pozrite BSTFLEX OEM and custom turbo blanket manufacturing process.
| RFQ pole | Informácie na poskytnutie |
|---|---|
| Identifikácia turbodúchadla | Výrobca, model, číslo dielu a podrobnosti o skrini turbíny. |
| Vzor izolačnej rohože | Štandardná referencia, výkres, vzorka alebo požadovaný vlastný vzor. |
| Usporiadanie wastegate | Vnútorné alebo vonkajšie, vrátane fotografií akčného členu a tiahel. |
| Uprednostňované upevnenie | Pružiny, viazací drôt alebo žiadosť o odporúčanie BSTFLEX po posúdení. |
| Inštalačný prístup | Dostupný priestor, servisné miesta a komponenty, ktorým sa hardvér musí vyhnúť. |
| Požiadavka na demontáž | Predpokladaná frekvencia kontroly alebo servisu a či sa vyžaduje opätovná inštalácia. |
| Balenie hardvéru | Inštalované, voľné, jednotlivo zabalené, náhradné množstvo a označenie. |
| Informácie o objednávke | Množstvo vzoriek, počiatočná objednávka, opakovaný dopyt a požiadavky na súkromnú značku. |
Nie pri každej inštalácii. Pružiny fungujú dobre, keď má deka vymedzené protiľahlé kotvy a inštalácia poskytuje vhodný rozpätie na pripojenie. Drôt môže poskytnúť flexibilnejšiu metódu vedenia. Výber by mal určiť vzor, prístup, servisné požiadavky a dodané pokyny.
Množstvo závisí od konkrétneho vzoru. Nepredpokladajte, že každá deka T3, T4 alebo T6 používa rovnaký počet. Potvrďte schválené usporiadanie kotvenia a zoznam hardvéru pre skutočný produkt.
Použite viazací drôt špecifikovaný alebo dodaný pre daný produkt. Nešpecifikovaný drôt nemusí mať požadovaný materiál, priemer alebo vhodnosť pre danú teplotu a mechanické prostredie.
Opätovné použitie závisí od stavu pružiny, stavu deky a pokynov k produktu. Pružina, ktorá je deformovaná, skorodovaná, poškodená alebo už správne nedrží schválenú deku, by sa nemala opätovne použiť.
Áno, ak sú obe metódy kompatibilné so schváleným vzorom deky. Uveďte požadované možnosti súprav, množstvá a balenie, aby bolo možné každú konfiguráciu posúdiť a jasne oponovať.
Nadmerná upevňovacia sila nevytvára vyšší izolačný stupeň. Hardvér by mal držať správne namontovanú deku na mieste bez poškodenia jej konštrukcie alebo zasahovania do turbodúchadla.
Pošlite model turbodúchadla, rozmery krytu turbíny, inštalované fotografie a preferovanú konštrukciu deky. Označte mechanizmus wastegate, dostupnú trasu hardvéru a servisné miesta, ktoré musia zostať prístupné.
V prípade opakovanej objednávky alebo programu súkromnej značky uveďte aj požadovanú súpravu pružín alebo drôtu, náhradné množstvo, návod na inštaláciu, štítky a formát balenia. BSTFLEX môže posúdiť štandardné a vlastné upevňovacie usporiadania spolu s konštrukciami turbo deky z titánu, uhlíkových vlákien, hliníkovej tkaniny a silikónu.
