Izolácia výfuku vznetového motora pre ťažké mechanizmy a priemyselný výfuk

Dieselový výfukový systém používaný na ťažkých zariadeniach nie je len automobilový výfuk pracujúci vo väčšom meradle. Dlhé pracovné cykly, obmedzené motorové priestory, vibrácie, prach, kontaminácia olejom a opakovaná údržba – to všetko mení spôsob, akým by sa mala špecifikovať tepelná izolácia.

Izolačná páska na dieselové výfuky možno použiť na vhodných výfukových potrubiach, zberných potrubiach a potrubiach v blízkosti turbodúchadla na zníženie prenosu tepla smerom k hadiciam, kabeláži, panelom karosérie a iným okolitým komponentom. Správna konštrukcia závisí od teploty, geometrie potrubia, podmienok expozície a požadovaného servisného prístupu.

BSTFLEX dodávatepelnú pásku na výfukové a zberné potrubia zo sklených vlákien, titánu, kremíka, silikónovo-kompozitných a vystužených konštrukcií pre dieselové, terénne a priemyselné výfukové aplikácie.

Začnite rozdelením dieselového výfukového systému do zón

Nešpecifikujte jednu pásku pre celú zostavu výfuku bez toho, aby ste najskôr oddelili rôzne tepelné a mechanické zóny.

Tento prístup zónovania zabraňuje bežnej chybe pri špecifikácii: výberu jedného materiálu na základe jeho maximálnej hodnoty teploty a jeho aplikácii na každý komponent.

Prečo má izolačná páska na dieselové výfuky iné požiadavky

Ťažký dieselový motor môže pracovať hodiny pri nepretržitom zaťažení. Rýpadlá, nakladače, poľnohospodárske stroje, generátory a priemyselné motory môžu zažiť oveľa dlhšiu tepelnú expozíciu ako vozidlo používané na krátke cesty po ceste.

To mení priority výberu. Podmienky nepretržitej prevádzky sa stávajú dôležitejšími ako krátkodobá špičková hodnota. Inštalácia tiež môže potrebovať odolať:

Z tohto dôvodu nie je najlepšia páska na výfuk pre ťažké mechanizmy automaticky rovnakým produktom, aký sa používa na zvodoch motocyklov alebo pri krátkodobých pretekárskych aplikáciách.

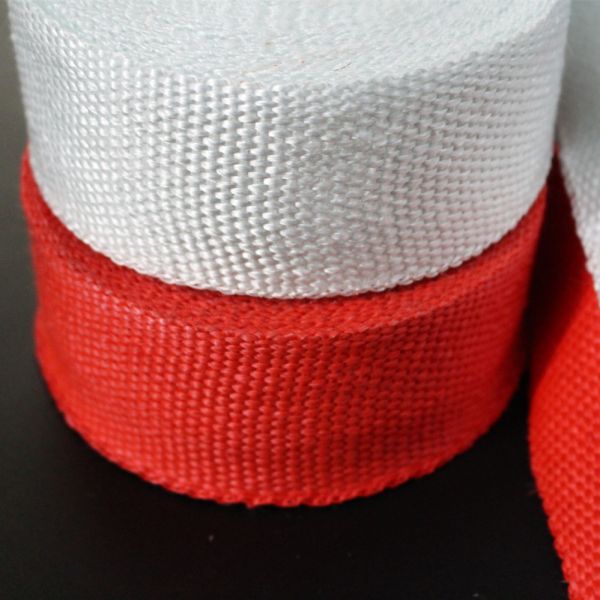

Sklolaminátová výfuková páska pre všeobecné dieselové potrubia

Sklolaminát zostáva praktickou možnosťou tam, kde je skutočná prevádzková teplota v rámci možností zvoleného produktu.

Môže sa zvážiť pre relatívne jednoduché výfukové potrubia vznetových motorov, kde je primárnou požiadavkou tepelná izolácia a nie vystavenie extrémnym teplotám alebo silná vonkajšia odolnosť proti oderu.

BSTFLEX Čierna sklolaminátová výfuková páska poskytuje možnosť produktu zo sklolaminátu pre aplikácie, kde sa vyžaduje tmavá povrchová úprava.

Pred špecifikovaním sklolaminátu pre vznetový motor potvrďte trvalú teplotu potrubia pri najvyššom očakávanom zaťažení. Teplota nameraná počas voľnobehu nie je dostačujúca pre zariadenia, ktoré budú neskôr pracovať nepretržite pod zaťažením.

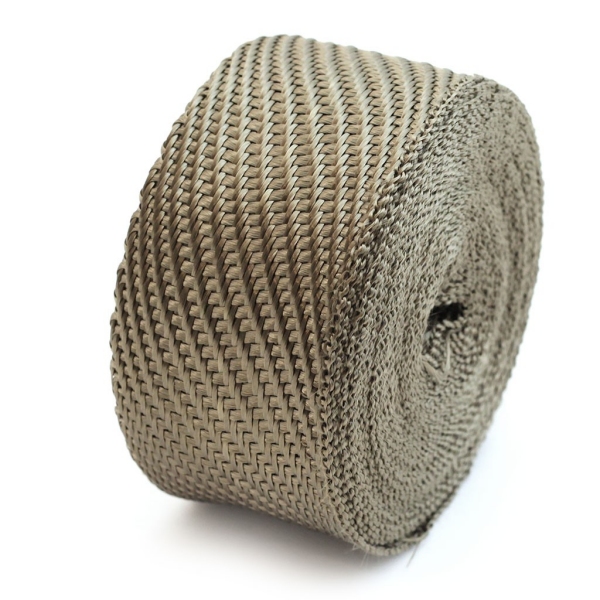

Títanová výfuková páska pre vyššie tepelné zaťaženie

Títanová výfuková páska sa bežne vyhodnocuje vtedy, keď je požadovaná tepelná rezerva väčšia ako pri navrhovanej univerzálnej sklolaminátovej konštrukcii.

Relevantné miesta môžu zahŕňať výstupné potrubia turbodúchadla, vysoko zaťažené výfukové potrubia a výkonnostne orientované inštalácie vznetových motorov.

BSTFLEX Čierna títanová páska na výfukové potrubie poskytuje títanovú možnosť v rámci produktového radu C15.

Výber by mal byť stále založený na skutočných prevádzkových podmienkach. Slovo „títanová“ je priemyselným popisom produktu a nemalo by sa vykladať tak, že textilná páska je vyrobená z kovových títanových vlákien.

Silikátová páska na výfuk pre extrémne teplo dieselových motorov

Silikátová výfuková páska by sa mala zvážiť tam, kde teplota výfukových plynov presahuje praktické možnosti konštrukcií s nižšou teplotnou odolnosťou, ktoré sa zvažujú.

Typickými kandidátmi sú potrubia v blízkosti turbodúchadla, náročné dieselové systémy s nepretržitým zaťažením a iné časti výfuku, kde sa vyžaduje dodatočná teplotná rezerva.

BSTFLEX Vysokoteplotná páska na výfukové zvody High Temperature Inferno Header Exhaust Heat Wrap poskytuje možnosť na báze kremíka pre náročné tepelné aplikácie.

Nevyberajte silikát len preto, že má vyššiu materiálovú odolnosť. Prémiový vysokoteplotný materiál môže pridať zbytočné náklady tam, kde sklená vata alebo titánová výfuková páska už spĺňa overené prevádzkové podmienky.

Silikónový kompozitný izolačný návlek na výfuk pre priemyselné potrubia

Niektoré dieselové a priemyselné inštalácie vyžadujú viac než len holý tkaný textilný povrch.

BSTFLEX Silikónová výfuková páska z kompozitného sklolaminátu a silikónovej izolácie (Silicone Exhaust Wrap Composite Fiberglass & Silicone Lagging) kombinuje sklolaminátovú izoláciu s vonkajším povrchom potiahnutým silikónom.

Túto konštrukcję možno zvážiť tam, kde projekt vyžaduje hotovejší vonkajší povrch, zadržiavanie vlákien alebo špecifické manipulačné vlastnosti.

Stránka produktu aktuálne uvádza šírky 25, 38, 50, 75 a 100 mm a zverejnený rozsah hrúbky 2 – 3 mm. Pre opakované dodávky pre OEM špecifikujte jednu požadovanú hrúbku a toleranciu namiesto objednávania len z tohto širokého rozsahu.

Pri špecifikácii oddeľte teplotnú odolnosť vlákna, povlaku a kompletného produktu. Najvyššia teplotná odolnosť jednej zložky by sa nemala automaticky považovať za pracovnú teplotu hotového kompozitu.

Zostužená výfuková páska pre terénne stroje

Rýpadlá, nakladače, poľnohospodárske stroje a iné terénne zariadenia môžu vystaviť výfukovú izoláciu mechanickému opotrebovaniu, k akému v chránenom motorovom priestore nedochádza.

BSTFLEX Čierna vysokoteplotná výfuková páska Pro Black Exhaust Heat Wrap kombinuje vysokoteplotnú skleno-vláknitú izolačnú vrstvu s vonkajšou štruktúrou z nehrdzavejúcej ocele 304.

Túto vystuženú konštrukciu možno hodnotiť tam, kde je dôležitá odolnosť proti oderu a ochrana odkrytého textilného povrchu.

Výstuž však nenahrádza správne vedenie ani mechanický kryt. Ak výfuk opakovane naráža do časti rámu, konzoly alebo nečistôt, je potrebné vyriešiť problém s inštaláciou namiesto toho, aby sa očakávalo, že omotávka absorbuje štrukturálny náraz.

Na nepretržitej teplote záleží viac ako na jednom špičkovom čísle

Omotávka dieselového výfuku by sa mala vyberať na základe realistických údajov o pracovnom cykle.

Pri žiadosti o schválenie materiálu uveďte:

Vyhnite sa výberu produktu len preto, že jeho údajový hárok uvádza najvyššie číslo. Overte si, či sa toto číslo vzťahuje na nepretržitý kontakt, prerušovanú expozíciu, sálavé teplo alebo surové vlákno namiesto hotovej omotávky.

Tier 4 a systémy dodatočnej úpravy výfukových plynov dieselových motorov vyžadujú dodatočnú opatrnosť

Moderné vznetové zariadenia môžu zahŕňať filter pevných častíc, oxidačný katalyzátor, komponenty SCR a snímače teploty. Tieto komponenty fungujú v rámci riadenej tepelnej stratégie.

Neobalujte automaticky celú zostavu dodatočnej úpravy spalín.

Izolácia komponentu môže zmeniť jeho akumulované teplo, teplotu vonkajšieho povrchu a okolité tepelné prostredie. Špecifikácia výrobcu zariadenia by mala určovať, či je povolená priama kontaktná izolácia a kde pokrytie začína a končí.

Pri niektorých konštrukciách ťažkých úžitkových vozidiel sa tepelná izolácia používa na potrubí medzi turbodúchadlom a následnými komponentmi dodatočnej úpravy spalín, zatiaľ čo dilatačné spoje alebo špecifické komponenty zostávajú neobalené. Presné usporiadanie závisí od konkrétneho systému a nemalo by sa generalizovať na každý vznetový motor.

Pri projektoch BSTFLEX identifikujte komponent na výkrese namiesto toho, aby ste celú zostavu opisovali iba ako „výfuk DPF“.

Neobalujte automaticky ohybové spoje

Výfukové systémy vznetových motorov často zahŕňajú flexibilné spoje na zvládnutie vibrácií, tepelnej roztťažnosti a pohybu motora.

Tesne priložený obal môže narušiť zamýšľaný pohyb spoja alebo spôsobiť dodatočné opotrebenie v mieste prechodu.

Tam, kde sa vyžaduje tepelná ochrana okolo ohybovej časti, posúďte spôsob izolácie navrhnutý tak, aby zachoval tento pohyb. Odnímateľný plášť, vonkajší štít alebo špeciálne navrhnutý flexibilný kryt môžu byť vhodnejšie ako bežné špirálové obalovanie.

Výfuková páska verzus odnímateľná izolačná deka na ťažkých strojoch

Výfuková páska je praktická na prístupných rúrkových častiach, kde je prijateľná trvalá inštalácia.

Odnímateľná izolačná deka sa stáva atraktívnejšou tam, kde:

Nezavádzajte pre každý komponent vznetového výfuku rovnaký spôsob izolácie. Kompletný stroj môže oprávnene používať pásku na jednej rúrke, odnímateľnú deku na inom componente a kovový tepelný štít v blízkosti citlivého zariadenia.

Výber šírky priemyselnej výfukovej pásky

Šírka ovplyvňuje rýchlosť inštalácie aj schopnosť materiálu kopírovať geometriu potrubia.

Užšia páska sa ľahšie umiestňuje okolo tesných ohybov a rúrok s malým priemerom. Širšia páska dokáže efektívnejšie pokryť väčšie rovné úseky.

Pri priemyselných projektoch môžu byť širšie formáty praktickejšie ako veľkosti 1 palec a 2 palce, ktoré sa bežne spájajú s automobilovými aplikáciami. Ak spoločnosť BSTFLEX ponúka širšiu konštrukciu, overte, či zvolená šírka dokáže kopírovať ohyby a prechody na skutočnej zostave.

Nepredpokladajte, že 100 mm páska je automaticky účinnejšia len preto, že potrubie je veľké. Pred schválením šírky pre celý systém vyskúšajte najnáročnejší ohyb.

Koľko izolačnej pásky na výfuk vznetového motora je potrebných?

Spotreba materiálu závisí od vonkajšieho priemeru potrubia, dĺžky pokrytia, šírky pásky, prekrytia a geometrie potrubia.

Spoločnosť BSTFLEX poskytuje kalkulačku výfukových opradov a sprievodcu veľkosťami na počiatočné plánovanie množstva.

V prípade ťažkých zariadení zahrňte dodatočnú rezervu na:

Pri opakovanej výrobe je najspoľahlivejším prístupom nainštalovať vybraný materiál na jednu skutočnú zostavu a zaznamenať spotrebovanú využiteľnú dĺžku pred definovaním požiadaviek na výrobné kotúče alebo rezané dĺžky.

Pred zakrytím skontrolujte výfuk

Tepelná izolácia by mala zakrývať existujúci mechanický problém.

Pred inštaláciou skontrolujte potrubie a zvary, či nevykazujú úniky, praskliny a významnú koróziu. Odstráňte úniky oleja, paliva alebo chladiacej kvapaliny, ktoré by mohli kontaminovať izoláciu.

Po inštalácii udržiavajte plán kontrol zodpovedajúci zariadeniu. Venujte pozornosť:

Nepredpokladajte, že omotané potrubie už nepotrebuje kontrolu.

Výber OEM pre výrobcov ťažkých zariadení

Projekt OEM izolačnej pásky na výfuk vznetového motora by mal definovať viac než len názov materiálu.

Informácie o vlastných dĺžkach kotúčov, balení, spojovacom materiáli a opakovaných dodávkach nájdete v časti Výrobca omotávok výfukov pre OEM a súkromné značky.

Často kladené otázky

Aká je najlepšia omotávka výfuku pre vznetový motor?

Neexistuje žiadny univerzálny najlepší materiál. Sklolaminát môže vyhovovať mnohým bežným aplikáciám, titán môže poskytnúť možnosť pre vyššie teploty, kremík možno hodnotiť pre extrémnejšie teplo a vystužené alebo silikón-kompozitné konštrukcie môžu byť zvolené tam, kde sú dôležité environmentálne alebo mechanické požiadavky.

Môže sa omotávka výfuku použiť na ťažkých zariadeniach?

Áno, na vhodných častiach výfuku, kde bol schválený materiál, teplota a spôsob inštalácie. Ťažké zariadenia vyžadujú zvýšenú pozornosť venovanú vibráciám, oderu, kontaminácii a servisnému prístupu.

Môžem obaliť filter pevných častíc vznetového motora?

Nepredpokladajte, že priame obalenie je povolené. Komponenty dodatočnej úpravy fungujú v rámci systému s kontrolovanou teplotou. Pred izoláciou DPF, katalyzátora alebo súvisiaceho komponentu dodržujte požiadavky výrobcu zariadenia.

Mal by byť flexibilný spoj výfuku vznetového motora omotaný?

Nie automaticky. Flexibilný spoj sa musí pohybovať. Tepelná ochrana okolo tejto oblasti by mala zachovať jeho zamýšľanú funkciu.

Je oxid kremičitý pre výfuk vznetového motora vždy lepší ako sklolaminát?

Nie. Oxid kremičitý poskytuje možnosť materiálu pre vyššie teploty, ale sklolaminát môže byť dostatočný a ekonomickejší tam, kde jeho overený prevádzkový rozsah vyhovuje aplikácii.

Aká omotávka výfuku je vhodná do prašného alebo abrazívneho prostredia?

Vystuženú konštrukciu sa oplatí zvážiť tam, kde odkrytý textil vyžaduje dodatočnú mechanickú ochranu. Opravte opakovaný kontakt a nedostatočnú vôľu namiesto spoliehania sa iba na výstuž.

Môže spoločnosť BSTFLEX dodať vlastnú omotávku výfuku pre vznetové motory?

Áno. Projekty je možné posúdiť z hľadiska materiálu, šírky, dĺžky kotúča, dĺžky rezu, spojovacieho materiálu a OEM balenia na základe skutočnej zostavy výfuku a požiadaviek objednávky.

Špecifikujte omotávku výfuku pre vznetový alebo priemyselný výfukový systém

Pošlite spoločnosti BSTFLEX výkres výfuku, rozmery potrubia, udržiavanú prevádzkovú teplotu, špičkovú expozíciu a podmienky prostredia. Identifikujte časti vyžadujúce izoláciu a komponenty, ktoré musia zostať funkčné.

Porovnajte dostupné konštrukcie v rozsahu Tepelné omotávky výfukov a zvodov BSTFLEX, alebo použite príslušnú stránku produktu pre sklolaminátovú omotávku výfuku, titánovú omotávku výfuku, kremičitú omotávku výfuku, silikónovú kompozitnú izoláciu výfuku alebo vystuženú omotávku výfuku.
