Puzdro na balenie tlmiča výfuku a vankúš na balenie tlmiča výfuku sú oba formáty balenia v obale, ale tvar a inštaláciu kontrolujú odlišným spôsobom. Puzdro má zvyčajne tubulárnu alebo rukávovitú geometriu okolo perforovaného jadra. Vankúš sa dodáva ako plochejší alebo stlačený baliaci komponent, ktorý sa počas montáže ovíja, tvaruje alebo polohuje.
Pri nákupe pre OEM by sa rozhodnutie malo zakladať na geometrii tlmiča výfuku, požadovanej náplni vlákien, montážnom postupe a množstve prípravných prác, ktoré by mali zostať na výrobnej linke zákazníka.
Spoločnosť BSTFLEX dodáva sklolaminátové puzdro na balenie tlmiča výfuku s tkaným vreckom zo sklenej sieťoviny a samostatný vankúš na balenie tlmiča výfuku. Tieto dva produkty by sa nemali považovať za zameniteľné len preto, že oba obsahujú balenie v pripravenom komponente.
Puzdro na balenie tlmiča výfuku puzdro na balenie tlmiča výfuku je flexibilný uzavretý baliaci komponent vytvorený okolo tubulárnej alebo rukávovitej geometrie.
Sklolaminátová verzia BSTFLEX využíva:
Vonkajšia tkaná sklená mriežka udržuje priadzu zo sklených vlákien usporiadanú počas manipulácie a inštalácie. Mriežka je súčasťou uzavretého komponentu a mala by sa odlišovať od samostatnej retenčnej mriežky z nehrdzavejúcej ocele.

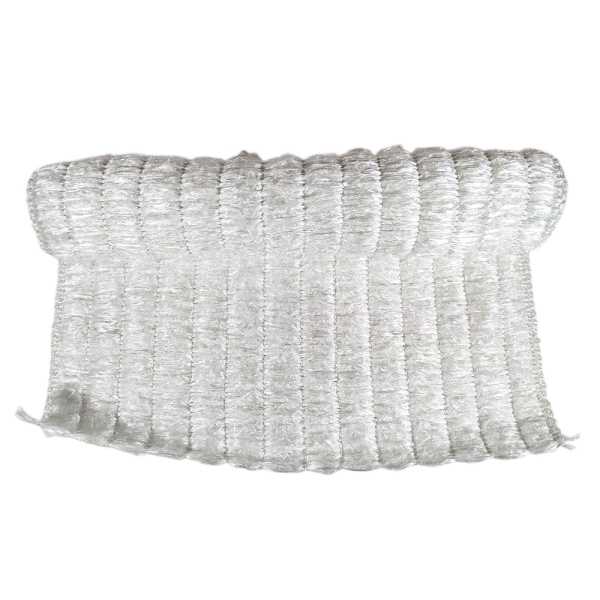

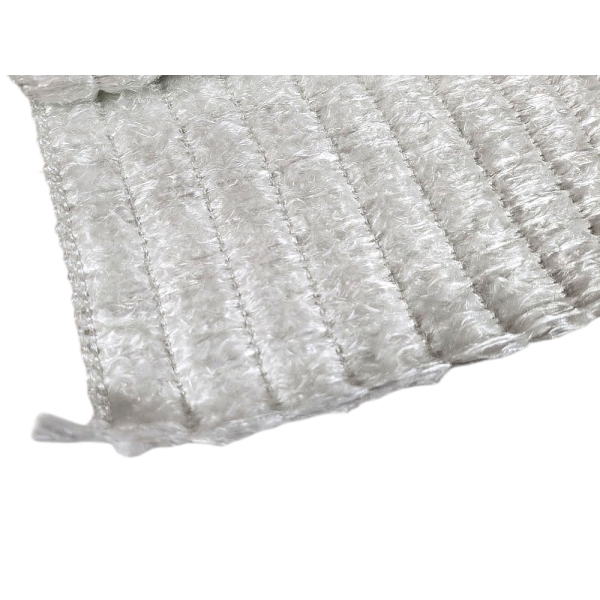

A vankúš na balenie tlmiča výfuku je uzavretý alebo stlačený baliaci komponent dodávaný v sploštenejšej forme pred inštaláciou.
V závislosti od schválenej konštrukcie môže byť vankúš:
Pojem vankúš opisuje fyzický formát dodávky. Sám o sebe nedefinuje, či je vnútorný materiál zo sklených vlákien, bazaltu, keramických vlákien alebo iného schváleného baliaceho materiálu.
Vždy identifikujte skutočný materiál a hmotnosť náplne samostatne v nákupnej špecifikácii.
| Nákupná otázka | Návlekový obal na balenie tlmiča výfuku | Vankúš na balenie tlmiča výfuku |
|---|---|---|
| Typický dodávaný tvar | Rúrkové, návlekové alebo flexibilné vrecúško okolo definovaného priemeru. | Plochý, stlačený alebo vytvarovaný baliaci komponent. |
| Hlavné rozmerové kontroly | Vnútorný priemer, vonkajší priemer, ak je relevantný, dĺžka a hmotnosť náplne. | Dĺžka, šírka, hrúbka, hmotnosť náplne a konečný tvar po obbalení alebo inštalácii. |
| Zadržanie | Vonkajšia sieťovina alebo látkové vrece zvyčajne obklopuje výplň. | Zadržaná alebo stlačená konštrukcia v závislosti od schváleného dizajnu. |
| Trasa montáže | Zvyčajne umiestnené okolo alebo cez definovanú geometriu jadra. | Zvyčajne zabalené, vytvarované alebo umiestnené počas montáže. |
| Najvhodnejšie pre | Opakujúce sa tubulárne geometrie a kontrolované rozmery jadra. | Projekty, kde plochší komponent zjednodušuje obalenie alebo vloženie. |
| Primárna kontrola OEM | Priemer, dĺžka, hmotnosť náplne a konštrukcia poťahu. | Rozmery rezu, hmotnosť náplne, dodaná hrúbka a rozloženie obalu. |
Prvá otázka by nemala byť, ktorý formát sa ľahšie kupuje. Mala by znieť, ktorá geometria vytvára najopakovateľnejšiu montáž.
A obal na výplň tlmiča výfuku sa oplatí vyhodnotiť, keď má perforované jadro opakovateľnú valcovú geometriu a obsahujúci komponent je možné umiestniť okolo neho bez rozsiahleho predtvarovania.
Uveďte:
Nevyberajte vnútorný priemer návleku iba na základe nominálneho priemeru jadra. Zohľadnite akýkoľvek kovový obal jadra alebo dodatočnú vnútornú vrstvu zahrnutú v schválenej zostave.
An vankúš na výplň výfuku môže byť praktickejší, keď je materiál omotaný okolo jadra alebo vytvarovaný počas inštalácie.
Užitočné rozmery zahŕňajú:
Vankúš môže byť užitočný aj tam, kde jeden plochý komponent musí prispôsobiť rôznym súvisiacim priemerom jadra, za predpokladu, že schválené množstvo náplne a spôsob inštalácie zostávajú pod kontrolou.
Ponožka a vankúš používajú rôzne dimenzionálne systémy.
Pri ponožke je kritická geometria zvyčajne založená na priemere alebo obvode.
Pre vankúš sú kritické rozmery zvyčajne plochá šírka, dĺžka a dodávaná hrúbka pred zabalením.
Tieto hodnoty by sa nemali prevádzať priamo bez zohľadnenia konštrukcie komponentu a prekrytia.
Pre jednoduché kruhové jadro:
Obvod jadra = π × vonkajší priemer jadra.
To môže poskytnúť počiatočnú geometrickú referenciu pre obal vankúša, avšak konečná šírka vankúša alebo rozmer obalu musí zahŕňať aj schválený presah, kompresiu a montážnu vôľu.
V prípade návleku by sa hotový priemer mal namiesto toho overiť vo vzťahu ku skutočnému jadru a akejkoľvek vnútornej kovovej vrstve.
Uzavretý výrobok môže pôsobiť plným dojmom, aj keď stále obsahuje nesprávne množstvo akustického materiálu.
Pre oba formáty rozlišujte:
Hlavná akustická výplň by mala zostať merateľnou špecifikáciou.
V prípade skleneného návleku BSTFLEX fiberglass sock je potrebné rozlišovať medzi výplňou zo sklenených vlákien a tkaným vreckom zo sklenenej sieťoviny. Celková hmotnosť hotového návleku by sa preto nemala automaticky považovať len za hmotnosť samotných vlákien.
Rovnaký princíp platí aj pre vankúš. Ak vankúš obsahuje poťah, lepiaci pásik, nosnú vrstvu alebo iný komponent, tieto položky zvyšujú hmotnosť bez toho, aby sa zväčšilo množstvo akustických vlákien.
Ak už existuje schválené množstvo suchých vlákien, použite ho ako základ na porovnanie formátov návleku a vankúša.
Ak napríklad súčasný tlmič vyžaduje 300 g schváleného akustického vlákna, vývojová otázka znie:
Dokáže návlek alebo vankúš dodať schválené množstvo 300 g v požadovanej geometrii a procese montáže?
Toto číslo je len príklad. Nejde o štandardnú hmotnosť výplne BSTFLEX.
Nezmenšujte množstvo výplne len preto, že zabalený produkt vyzerá hrubšie alebo usporiadanejšie ako voľné vlákno.
Pre opakované OEM dodávky môže výkres sklolaminátového tesniaceho rukáva výfuku obsahovať:
Uveďte, ako sa meria priemer. Mäkký nestlačený komponent môže poskytnúť rôzne výsledky v závislosti od toho, či sa meria naplocho, otvorený, zľahka podopretý alebo inštalovaný na tŕni.
Pri opakovaývh výrobkoch môže byť tŕň typu go/no-go alebo dohodnutý merací prípravok zmysluplnejší ako snaha merať flexibilný návlek len posuvným meradlom.
Pre vankúš na balenie tlmiča výfukurozlišujte dodané rozmery od inštalovaného obalu.
Výkres môže zahŕňať:
Neporovnávajte hrúbku uvoľneného vankúša s inštalovanou radiálnou hrúbkou okolo jadra. Predstavujú rôzne podmienky.
Ak si vankúš vyžaduje obalenie, znázornite orientáciu v pokynoch pre obsluhu, aby nedošlo k zámene dlhých a krátkych rozmerov.
Tubulárny komponent môže pasovať na hlavnú perforovanú časť, ale nedokáže prejsť cez koncový prvok, rozšírenie, zvarenú tvarovku alebo väčšiu obrubu.
Pre komponent štýlu návleku uveďte:
Nezadávajte veľkosť návleku iba na základe konečného inštalovaného priemeru, ak musí počas montáže prejsť cez väčší prvok.
Vankúš môže pasovať okolo jadra, ale stále spôsobiť problém pri montáži, keď sa obalené jadro vkladá do plášťa tlmiča.
Počas vývoja vzorky skontrolujte:
Ak sa vankúš počas vkladania opakovane zhrňuje alebo skladá, skontrolujte narezané rozmery a metódu obalenia namiesto jednoduchého odstránenia dodatočnej výplne.
Formáty návlekov aj vankúšov môžu byť počas montáže stlačené.
Špecifikácia by mala rozlišovať:
Neopisujte bežnú tesniacu pančuchu alebo vankúšik ako samoexpandujúce, pokiaľ konkrétny produkt nemá definovaný mechanizmus uvoľnenia tepla alebo návratu do pôvodného stavu.
Spoločnosť BSTFLEX dodáva samostatne Expanding Exhaust Packing Sheet. Jej mechanizmus uvoľnenia tepla by sa nemal vzťahovať na každý obsahujúci tesniaci produkt.
Pančucha môže preniesť viac prác s meraním a zadržiavaním vlákien na dodávateľa. Vankúšik môže poskytnúť jednoduchý plochý komponent pri zachovaní flexibility počas omotávania.
Porovnajte kompletný proces montáže:
| Krok procesu | Pančucha | Vankúšik |
|---|---|---|
| Váženie vlákien | Môže byť dokončené dodávateľom, keď je špecifikovaná hmotnosť náplne. | Môže byť dokončené dodávateľom, keď je špecifikovaná hmotnosť náplne. |
| Zadržiavanie vlákien | Zvyčajne už zabezpečené vonkajším sieťovým vreckom. | Závisí od konštrukcie vankúšika. |
| Rezanie na montážnej linke | Zvyčajne zbytočné, keď je dodaná správna dĺžka. | Môže byť zbytočné pre vankúšik špecifický pre daný diel; univerzálne vankúšiky môžu vyžadovať úpravu. |
| Tvarovanie okolo jadra | Obmedzené, keď geometria pančuchy už zodpovedá jadru. | Normálne vyžaduje omotávanie alebo tvarovanie. |
| Kontrola orientácie | Priemer a dĺžka sú primárne ovládacie prvky. | Dĺžka, šírka, smer omotávania a pozícia švu sú primárne ovládacie prvky. |
| Vstupná kontrola | Rozmery, hmotnosť vlákien, sieťovina a hmotnosť hotového komponentu. | Ploché rozmery, hmotnosť vlákien, hrúbka a dodaná konštrukcia. |
Použite skutočné výrobné skúšky na porovnanie času montáže a prerábania. Netvrdte pevné percento úspory práce bez merania procesu zákazníka.
Rodina produktov obsahujúca niekoľko priemerov jadier môže vyžadovať viacero veľkostí pančúch, pretože tubulárne prispôsobenie priamo súvisí s priemerom.
Formát vankúšika môže niekedy pokryť niekoľko súvisiacich geometrií prostredníctvom kontrolovaného omotávania, ale to z neho nerobí univerzálne zameniteľnú vec.
Pre každý model tlmiča hluku potvrďte:
Ak má jeden vankúš alebo ponožka slúžiť pre niekoľko modelov, uveďte schválený rozsah v technickej dokumentácii namiesto používania všeobecného tvrdenia „univerzálny“.
Oba formáty môžu byť dodané ako výrobné komponenty alebo zabalené náhradné diely.
Možné požiadavky na balenie zahŕňajú:
Neumiestňujte na obal neoverené vyhlásenia o teplote, znížení hluku, životnosti alebo montáži.
Spoločnosť BSTFLEX môže posúdiť vlastné balenie, štítky a požiadavky na opakované objednávky prostredníctvom OEM Muffler Packing Manufacturing Service.
| Kontrolná položka | Baliaci rukáv | Baliaci vankúš |
|---|---|---|
| Identita materiálu | Špecifikácia výplňového vlákna a vonkajšej sieťoviny. | Výplňový materiál a konštrukcia obalu. |
| Rozmery | Priemer, dĺžka a hotový obal, ak je špecifikovaný. | Plošná dĺžka, šírka a hrúbka. |
| Hmotnosť | Hmotnosť iba vlákna a/alebo hotového komponentu. | Hmotnosť iba vlákna a/alebo hotového komponentu. |
| Uzáver | Koncový uzáver, stav švu alebo sieťoviny. | Šev, lepiaca chlopňa, prešívanie alebo iný schválený uzáver. |
| Referencia lícovania | Schválená veľkosť jadra alebo číslo výkresu. | Schválený tlmič alebo usporiadanie obalu. |
| Balenie | Správny štítok, množstvo a identifikácia šarže. | Správny štítok, množstvo a identifikácia šarže. |
Dohodnite si metódy merania a tolerancie počas schvaľovania vzorky. Flexibilný baliaci komponent by sa nemal zamietnuť použitím metódy merania, ktorá sa líši od schválenej inšpekčnej metódy.
Pre skúšku OEM zaznamenajte:
Ak prechádzate z vankúša na návlek, zachovajte ostatné premenné konzistentné, ak je to praktické. Ak sa zmení aj plniaci materiál, zaznamenajte to ako samostatnú zmenu dizajnu.
Čistejšia alebo rýchlejšia inštalácia sama osebe dokazuje ekvivalentný akustický výkon. Lícovanie, zadržanie a výkon kompletného tlmiča by sa mali vyhodnotiť.
| Položka RFQ | Informácie na poskytnutie |
|---|---|
| Použitie | Motocykel, ATV, UTV, automobilový priemysel, preteky alebo priemyselný tlmič hluku. |
| Aktuálny formát | Vložka, vankúš, rohož, sypký materiál alebo existujúca vzorka. |
| Rozmery jadra | Vonkajší priemer, zväčšené koncovky a efektívna zabalená dĺžka. |
| Rozmery plášťa | Vnútorný priemer alebo profil a cesta zavedenia. |
| Výplňový materiál | Schválená rodina vlákien a konštrukcia. |
| Poplatok za vlákno | Cieľová hmotnosť suchej náplne alebo požiadavka na vývoj. |
| Požiadavky na sorpčnú hadicu | Priemer, dĺžka, špecifikácia sieťoviny a uzáver. |
| Požiadavky na sorpčný vankúš | Dĺžka naplocho, šírka, hrúbka, šev a smer balenia. |
| Balenie | Samostatné vrecko, štítok, čiarový kód, súkromná značka a množstvo v kartóne. |
| Objem | Množstvo prototypov a očakávaný dopyt po výrobe. |
Ani jeden formát nie je univerzálne lepší. Pančucha je užitočná, keď tubulárna geometria zodpovedá jadru a je žiaduci kontrolovaný uzavretý komponent. Vankúš môže poskytnúť väčšiu flexibilitu na obalenie a prispôsobenie rôznych schválených geometrií.
Nie nevyhnutne. Porovnajte schválenú hmotnosť suchého vlákna, nie vonkajší vzhľad alebo formát dodávky.
Zodpovedajúca hmotnosť vlákna je iba jedno kontrolné meradlo. Zmenená je aj uzavretá geometria, distribúcia a inštalované prispôsobenie. Pred opakovanou výrobou overte nový formát v skutočnom tlmiči výfuku.
BSTFLEX môže pre vhodné projekty dodávať sklolaminátové baliace pančuchy v prispôsobených priemeroch, dĺžkach, hmotnostiach náplne, hustotách balenia a formátoch balenia.
Rozmery zákazkového vankúša a požiadavky na náplň je možné posúdiť podľa výkresu tlmiča, schváleného materiálu a očakávaného výrobného množstva.
V prípade tubulárneho sklolaminátového uzavretého komponentu začnite s BSTFLEX Fiberglass Muffler Packing Sock with Woven Glass Mesh Bag.
V prípade komponentu vo formáte vankúša si pozrite produkt BSTFLEX Muffler Packing Pillow.
Ďalšie materiály na balenie tlmičov a uzavreté baliace formáty sú k dispozícii, keď tlmič vyžaduje inú konštrukciu.
Pošlite rozmery jadra, zabalenú dĺžku, požiadavku na vlákno, cieľovú hmotnosť náplne, preferovaný formát a ročné množstvo, aby bolo možné vzorku vyvinúť pre konkrétnu zostavu.
Vyžiadajte si vzorky pančúch alebo vankúšov na balenie tlmičov a cenovú ponuku pre OEM
