Materiály a konštrukcia turbo bezpečnostnej deky: čo by sa mali kupujúci spýtať pred objednaním

Pri výbehutepelnej izolačnej deky na turbo, špecifikácia materiálu je len jednou časťou rozhodnutia. Kupujúci musia tiež chápať usporiadanie vystuženia, konštrukciu švov, upevňovacie body, pokrytie skrine kompresora a dôkazy podporujúce zamýšľaný výkon zadržania. Dve deky, ktoré vyzerajú navonok podobne, môžu mať odlišnú vnútornú konštrukciu a nemusí byť vhodné pre rovnakú aplikáciu.

Pre značky závodných dielov, dodávateľov turbodúchadiel, motoristických špecialistov a OEM kupujúcich pomáha posúdenie týchto detailov pred objednaním znížiť špecifikačné medzery a vyhnúť sa tomu, aby sa neoverená materiálová náhrada považovala za ekvivalentný produkt.

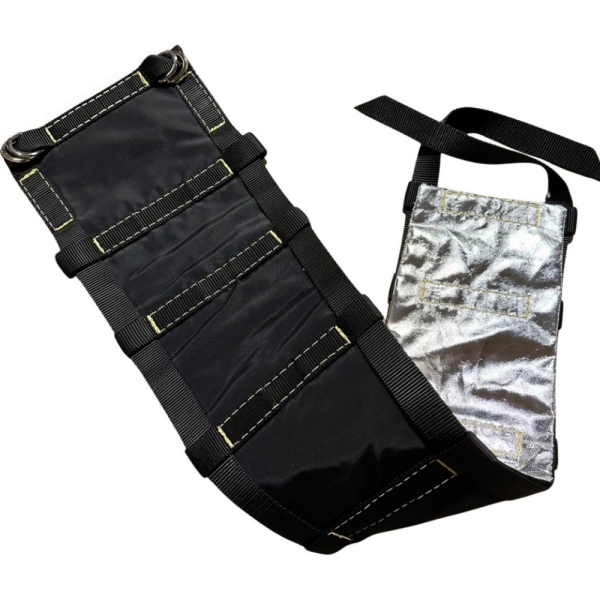

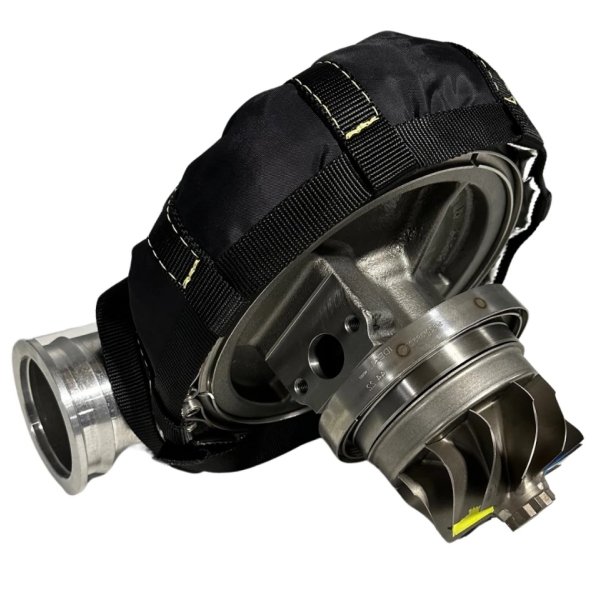

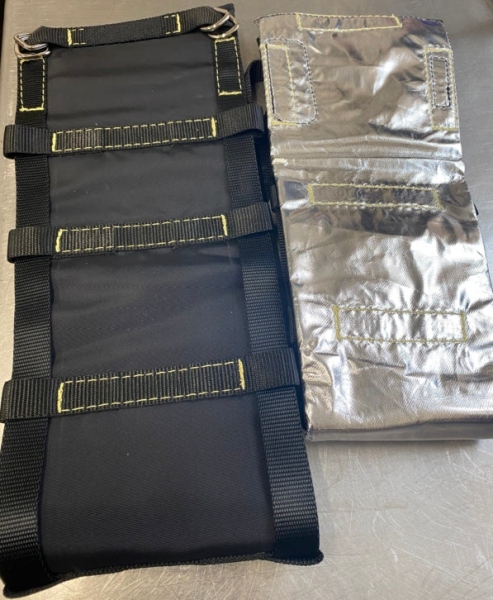

Tepelná izolačná deka na turbo BSTFLEX je určená pre aplikácie zadržania na strane kompresora. Jej konštrukcia a požiadavky na projekt by mali byť posúdené vzhľadom na skutočnú konfiguráciu turbodúchadla, podmienky inštalácie a akékoľvek platné požiadavky na súťaže alebo testovanie.

Prečo na výbere materiálu záleží pri tepelnej izolačnej deke na turbo

Tepelná izolačná deka na turbo nie je len obyčajný kryt odolný voči teplu. Jej účelom je pomôcť zadržať úlomky v prípade katastrofického zlyhania na strane kompresora. Výkon kompletnej zostavy je preto dôležitejší ako teplotná odolnosť alebo vzhľad jednej vrstvy tkaniny.

Pri posudzovaní ochrannej deky na turbo, by si kupujúci mali overiť, ako vonkajší kryt, výstuž, švy, upevňovací systém a celková geometria spolupracujú. Samotné popisy materiálu nedokážu preukázať, že hotová deka poskytuje konkrétnu úroveň zadržania úlomkov.

Užitočná špecifikácia dodávateľa by mala uvádzať ponúkanú konštrukciu, zamýšľané použitie, príslušné obmedzenia a akúkoľvek dostupnú testovaciu dokumentáciu. Ak projekt vyžaduje špecifickú súťažnú špecifikáciu, táto požiadavka sa musí potvrdiť pre presnú konfiguráciu produktu.

1. Materiál vonkajšieho krytu: Čo by mali kupujúci potvrdiť?

Vonkajší kryt tvorí viditeľný povrch deky a chráni vnútornú zostavu pred okolitým inštalačným prostredím. Jeho vhodnosť závisí od špecifikovaných materiálov, konštrukcie, podmienok vystavenia vplyvom a požiadaviek kompletného produktu.

Pri kontrole vonkajšieho krytu sa opýtajte výrobcu:

• Aké je presné materiálové zloženie krytu?
• Je materiál tkaný, potiahnutý, laminovaný alebo vyrobený v inej dokumentovanej forme?
• Aké limity teploty a environmentálnej záťaže boli stanovené pre túto konkrétnu konštrukciu?
• Ako kryt reaguje na očakávané vibrácie, trenie a podmienky manipulácie?
• Existujú obmedzenia týkajúce sa oleja, paliva, čistiacich prostriedkov alebo iných kontaminantov?
• Dá sa identita materiálu a špecifikácia zdokumentovať pre opakovanú výrobu?

Všeobecný popis, ako napríklad vysokoteplotná tkanina, nie je kompletnou špecifikáciou materiálu. Kupujúci by mali požiadať o informácie vhodné pre ich aplikáciu namiesto toho, aby predpokladali, že všetky vysokoteplotné textílie poskytujú rovnaké vlastnosti.

2. Vnútorné vystuženie a konštrukcia na zadržanie úlomkov

Vystuženie a vnútorná konštrukcia sú dôležitými časťami tepelnej izolačnej deky na turbo. Materiál, ktorý odoláva pôsobeniu tepla, nie je automaticky vhodný na zadržiavanie úlomkov. Schopnosť zadržania sa musí posúdiť na úrovni zostavy vrátane materiálového usporiadania, spojov, uzáverov a upevňovacieho systému.

Pred zadaním objednávky požiadajte o objasnenie nasledujúcich bodov:

• Typ a usporiadanie vystuženia použitého v zostave
• Zdokumentovaná konštrukcia a materiálové vrstvy
• Metóda použitá na spojenie alebo zaistenie vystužených častí
• Vzťah medzi usporiadaním vystuženia a geometriou skrine kompresora
• Dostupné dôkazy o testovaní pre špecifikovanú konfiguráciu
• Akékoľvek obmedzenia týkajúce sa zmeny materiálov, rozmerov alebo upevňovacích komponentov

Nevyvodzujte výkon zadržania iba z hmotnosti tkaniny, počtu vrstiev alebo hrúbky. Tieto detaily môžu pomôcť definovať produkt, ale nezávisle nestanovujú jeho schopnosť zadržať úlomky počas udalosti zlyhania.

3. Švy, prešívanie a konštrukcia okrajov

Švy a okraje spájajú rôzne časti deky a pomáhajú udržiavať zamýšľaný tvar. Ich dizajn sa musí posudzovať spolu s materiálmi a upevňovacím systémom, najmä tam, kde zostava kopíruje zakrivenú skriňu kompresora.

Požiadajte dodávateľa, aby identifikoval konštrukciu švov, materiály na prešívanie, vystužené oblasti pripojenia a kritériá kontroly. Pri opakovaných objednávkach by schválený výkres a výrobná špecifikácia mali jasne uvádzať, ktoré konštrukčné detaily musia zostať konzistentné.

Pre zákazkovú ochrannú deku na turbo proti roztrhnutiu, by vzor mal zohľadňovať skutočný profil skrine a pozície vstupu, výstupu, svoriek a okolitých komponentov. Vizuálne podobný vzor by sa nemal akceptovať ako ekvivalentný bez kontroly lícovania a príslušných technických požiadaviek.

4. Upevňovací systém a istiaci hardvér

Upevňovacie usporiadanie je súčasťou kompletného dizajnu deky. Popruhy, spony, vystužené úchytky alebo iné istiace komponenty musia vyhovovať špecifikovanej zostave a inštalačnej metóde.

Počas hodnotenia dodávateľa potvrďte:

• Ktoré spojovacie komponenty sú zahrnuté v dodanej zostave
• Ako má upevňovací systém zaistiť izolačnú rohož
• Či je spôsob upevnenia zaznamenaný na výkrese výrobku
• Ako sa náhradný spojovací materiál identifikuje a schvaľuje
• Či zmeny spojovacích prvkov ovplyvňujú zdokumentovanú konfiguráciu výrobku

Nahrádzajte špecifikovaný upevňovací systém sťahovacími páskami, náhodnými drôtmi ani neschválenými svorkami. Rovnako by sa nemalo predpokladať, že zmena spôsobu upevnenia je prijateľná len preto, že rohož zostáva fyzicky pripojená k telesu.

Informácie týkajúce sa konkrétnej inštalácie nájdete v článku Turbo Safety Blanket for Racing: Compressor Containment, Fitment and Custom Supply.

5. Tvarová prispôsobivosť je súčasťou špecifikácie materiálu a konštrukcie

Výber materiálu nemožno oddeľovať od geometrie telesa kompresora. Hotová rohož musí pasovať na určené teleso a zachovať si špecifikované krytie bez neprijateľného interferovania s okolitými komponentmi.

Pri vývoji vlastného strihu poskytnite:

• Identifikáciu turbodúchadla a telesa kompresora
• Rozmery telesa alebo technický výkres
• Jasné fotografie z viacerých uhlov
• Umiestnenie vstupu a výstupu
• Pozície svoriek a držiakov
• Dostupnú vôľu okolo okolitého potrubia, kabeláže a iných komponentov
• Zamýšľané upevnenie

Tieto podrobnosti pomáhajú výrobcovi posúdiť uskutočniteľnosť strihu a identifikovať potenciálne rušenie pred začatím výroby. Samotné nepreukazujú schopnosť zachytenia úlomkov ani súlad s predpismi pre preteky.

Informácie o samotnom výrobku nájdete na produktovej stránke BSTFLEX Turbo Safety Blanket product page.

6. Testovanie a dokumentácia: Otázky pre výrobcu

V prípade výrobku určeného na zadržanie úlomkov by mali odberatelia posudzovať dostupné dôkazy namiesto toho, aby sa spoliehali iba na všeobecné opisy materiálov alebo marketingové tvrdenia.

V závislosti od projektu si vyžiadajte informácie týkajúce sa:

• Identifikácie výrobku a revízie
• Materiálových špecifikácií ponúkanej konštrukcie
• Dostupných protokolov o skúškach a presnej testovanej konfigurácie
• Všetkých príslušných predpisov pre súťaže alebo schvaľovacej dokumentácie
• Požiadaviek na kontrolu a sledovateľnosť
• Povolených opráv, náhradných komponentov a obmedzení servisu

Ak organizátor pretekov špecifikuje určitú normu, overte si príslušné požiadavky priamo u tejto organizácie a potvrďte, že dodaný výrobok má potrebné podporné dôkazy. Nepredpokladajte, že univerzálna bezpečnostná rohož pre turbo je automaticky schválená pre každú pretekársku triedu.

Akékoľvek tvrdenie o teste by malo byť vystopovateľné ku konfigurácii výrobku, materiálom a konštrukcii, ktorú skutočne pokrýva. Protokol o skúške pre iný dizajn by sa nemal považovať za dôkaz toho, že netestovaný variant má porovnateľný výkon.

7. Substitúcia materiálu a kontrola výroby OEM

Pre distribútorov a privátne značky môže náhrada materiálu ovplyvniť viac než len vzhľad hotovej rohože. Zmeny vonkajšieho krytu, vystuženia, prešívania, uzáverov alebo upevňovacích bodov môžu zmeniť konštrukciu a môžu viesť k neplatnosti predpokladov založených na skoršom dizajne alebo protokole o skúške.

Pred schválením náhradného materiálu požiadajte výrobcu o zdokumentovanie:

• Pôvodných a navrhovaných materiálových špecifikácií
• Dôvodu navrhovanej zmeny
• Akýkoľvek vplyv na schválený výkres alebo konštrukciu zostavy
• Či sa vyžaduje dodatočné hodnotenie alebo testovanie
• Kontrola revízií a sledovateľnosti pre budúcu výrobu

Pri opakovaných objednávkach OEM uschovajte schválený výkres, kusovník, históriu revízií a požiadavky na kontrolu. Akákoľvek zmena ovplyvňujúca definovanú konštrukciu by mala byť prehodnotená a schválená predtým, ako sa začne s výrobou.

Tento prístup je obzvlášť užitočný pre značky, ktoré si vyberajú výrobcu zákazkových bezpečnostných izolačných návlekov na turbodúchadlo namiesto nákupu neupraveného generického príslušenstva.

8. Otázky, ktoré treba zahrnúť do dopytu (RFQ) na bezpečnostný izolačný návlek na turbo

Podrobná žiadosť o cenovú ponuku pomáha výrobcovi pochopiť aplikáciu a identifikovať, ktoré technické detaily je potrebné potvrdiť pred stanovením ceny.

Pre zákazkový projekt uveďte zamýšľané množstvo a to, či ide o požiadavku na prototyp, výrobnú objednávku alebo prebiehajúci program OEM. To pomáha určiť vhodný proces vývoja a schvaľovania.

Bezpečnostný izolačný návlek na turbo vs. Tepelne izolačný návlek na turbo

Tieto dva produkty by sa mali špecifikovať oddelene, pretože sa líšia ich primárne funkcie.

• Bezpečnostný izolačný návlek na turbo: určený pre aplikace zadržania na strane kompresora.
• Tepelne izolačný návlek na turbo: všeobecne používaný okolo skrine turbíny na tepelný manažment.

BSTFLEX poskytuje samostatný produktový rad tepelne izolačných návlekov na turbo pre kupujúcich, ktorí hodnotia izoláciu na strane turbíny. Tepelný návlek by sa nemal považovať za náhradu za produkt na zadržanie na strane kompresora.

Vyžiadajte si cenovú ponuku na zákazkový bezpečnostný izolačný návlek na turbo

Ak váš projekt vyžaduje zákazkový vzor krytu kompresora, dodávku OEM alebo program súkromnej značky (private-label), pošlite spoločnosti BSTFLEX dostupné výkresy, rozmery, fotografie a technické požiadavky.

Zahrňte cieľovú aplikáciu, odhadované množstvo objednávky, požadovanú dokumentáciu k materiálom a akékoľvek špecifické požiadavky pre preteky. Tieto detaily pomáhajú stanoviť navrhovanú konštrukciu a identifikovať dôkazy potrebné pred schválením produktu.

Zobraziť bezpečnostný izolačný návlek na turbo BSTFLEX

Kontaktujte BSTFLEX ohľadom dopytu na zákazkovú výrobu alebo OEM

Často kladené otázky

Aké materiály sa používajú v bezpečnostnom izolačnom návleku na turbo?

Materiály sa líšia v závislosti od dizajnu výrobku. Kupujúci by si mali vyžiadať presné špecifikácie vonkajšieho krytu, výstuže, prešívania a upevnenia pre navrhovanú zostavu namiesto predpokladu, že všetky turbo izolačné deky používajú rovnakú konštrukciu.

Zaručuje vysokoteplotná tkanina zadržanie úlomkov turba?

Nie. Samotná teplotná odolnosť nezaručuje schopnosť zadržania. Kompletná zostava vrátane výstuže, švov, upevnenia a geometrie musí byť posúdená vzhľadom na zamýšľané požiadavky.

Môžem v existujúcom dizajne turbo izolačnej deky nahradiť tkaninu inou?

Nepredpokladajte, že náhrada je rovnocenná. Navrhovaná zmena by mala byť posúdená vzhľadom na pôvodnú konštrukciu, technické požiadavky a akúkoľvek relevantnú testovaciu alebo schvaľovaciu dokumentáciu.

Aké dokumenty by som si mal vyžiadať od výrobcu turbo izolačných diek?

V závislosti od projektu si vyžiadajte materiálové špecifikácie, identifikáciu výrobku, dostupné protokoloch o skúškach, príslušné schvaľovacie dokumenty, kritériá kontroly a záznamy o revíziách. Potvrďte, že dôkazy sa vzťahujú na presnú dodávanú konštrukciu.

Môže BSTFLEX posúdiť požiadavky na zákazkové turbo izolačné deky?

BSTFLEX prijíma dopyty na projekty turbo izolačných diek. Poskytnite rozmery skrine kompresora, fotografie alebo výkresy, zamýšľané použitie a požadovanú dokumentáciu, aby bolo možné posúdiť navrhovanú konštrukciu a realizovateľnosť výroby.
