Vzduchové potrubie PAP môže mať požadovaný priemer a stále byť nesprávnou náhradou.Jeho vnútorný povrch sa môže líšiť od schválenej konštrukcie, jeho vytvorená trasa nemusí zostať v dostupnom priestore alebo jeho konce sa môžu pri montáži na výrobné konektory zdeformovať. To sú dôvody na hodnotenie vzorky ako nainštalovaného dielu, nie len ako rovnej rúry.

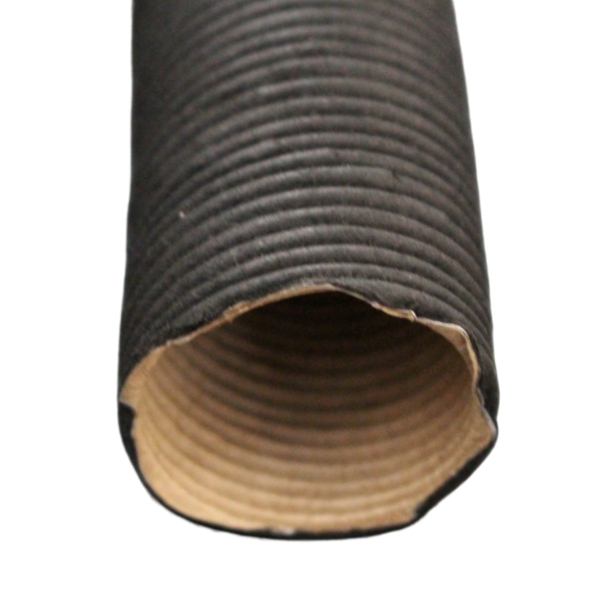

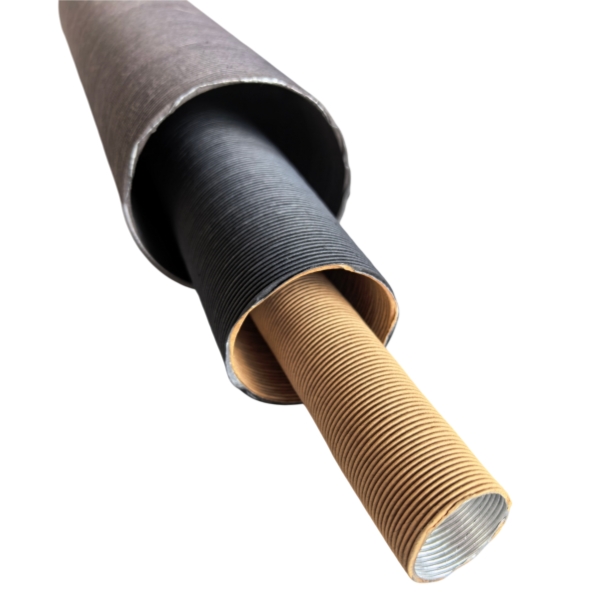

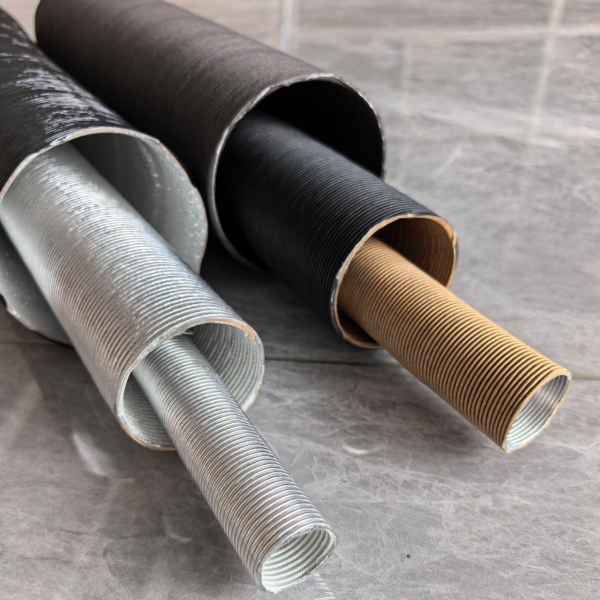

Ten/Tá/ToHliníkový vzduchovod BSTFLEX PAPmá vnútornú vrstvu z papiera, strednú vrstvu z hliníka a vonkajšiu vrstvu z papiera. Táto príručka vysvetľuje, ako premeniť tento konštrukčný popis na špecifikáciu nákupu OEM, ktorá zahŕňa stenu, tvarovaný tvar, správanie sa pripojenia a schválenie vzorky.
Zadajte poradie vrstiev, nielen názvy materiálov
Pre túto konštrukciu PAP odčítajte vrstvy od vzduchového kanála smerom von:papier / hliník / papierDopyt, ktorý uvádza iba „papierovo-hliníkové vzduchovody“, necháva umiestnenie jednotlivých materiálov nejasné. Uveďte poradie na výkrese alebo v špecifikácii materiálu tak, aby sa cenová ponuka, odber vzoriek a kontrola vzťahovali na tú istú stenu.
| Poloha steny | Materiál | Čo identifikovať |
|---|---|---|
| Vnútorná vrstva | Papier alebo flexibilný kartón | Povrch smerujúci do prepravovaného vzduchu; uveďte schválený stupeň alebo konštrukčné referenčné číslo. |
| Stredná vrstva | Hliníková fólia | Špecifikácia fólie a jej umiestnenie v lamináte, a nie predpokladaná odkrytá kovová podšívka. |
| Vonkajšia vrstva | Papier alebo flexibilný kartón | Vonkajší povrch, povrchová úprava a akákoľvek povolená úprava. |

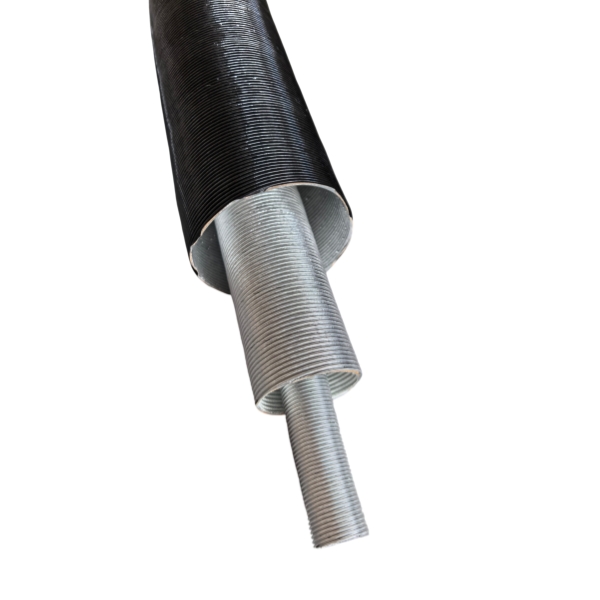

Nepovažujte vonkajšiu plastovú fóliu len za náhradu vzhľadu. SamostatnáFlexibilná vzduchová hadica PAKpoužíva kraftový papier vo vnútri, hliník v strede a čiernu PVC fóliu zvonku. Zmena z papierovej vonkajšej strany na túto konštrukciu by sa mala skontrolovať a identifikovať ako zmena materiálu.
Dodržujte aplikáciu v rámci stanoveného rozsahu produktu
Popis produktu PAP špecifikuje použitie v interiéri vrátane prívodu čerstvého vzduchu pre vykurovacie a klimatizačné systémy vozidiel. Schvaľovací proces začnite zaznamenaním skutočného umiestnenia potrubia. Trasa pod odkrytou podlahou vozidla alebo cez motorový priestor by sa nemala klasifikovať ako vnútorná inštalácia len preto, že je súčasťou vozidla.
Pred výberom steny určite médium a expozíciu.Toto je špecifikácia vzduchovodu, nie schválenie na prepravu paliva, chladiacej kvapaliny, stlačeného vzduchu alebo výfukových plynov. Neusudzujte vhodnosť pre dážď, stojatú vodu, silné sanie alebo priamy kontakt s výfukovými plynmi z prítomnosti hliníkovej vrstvy.
V prípade projektu mimo uvedenej žiadosti PAP predložte podmienky na samostatné stavebné posúdenie.tepelnoizolačné trubice a teplovzdušné potrubiaobsahuje rôzne produkty pre rôzne účely; zdieľanie kategórie ich nerobí zameniteľnými.
Zachovanie tvaru sa líši od opakovaného ohýbania
PAP potrubie je opísané ako tvarovateľné a schopné zachovať si svoj ohnutý tvar. V prípade objednávky od výrobcu originálneho dielu (OEM) preložte túto vlastnosť do trasy, ktorú je možné skontrolovať: definujte polohy konektorov, obrys vôle a krivku, ktorú musí vzorka po tvarovaní sledovať.
V pláne vzorky vyhodnoťte, či potrubie zostane v rámci daného objemu po odstránení tvárniacej sily. Zaznamenajte interval kontroly a či vzorka nie je podopretá alebo je držaná zamýšľanými podperami. Fotografia urobená, keď niekto drží rúrku na mieste, nepreukazuje výsledok bez podopretia.
Túto kontrolu nepoužívajte ako dôkaz neobmedzenej životnosti v ohybe, odolnosti voči vibráciám alebo vhodnosti pre pohyblivý spoj. Ak sa očakáva opakovaný pohyb, dohodnite si samostatné posúdenie so zodpovedným technikom zariadenia.
Kontrola tvarovania
Použite navrhovanú trasu inštalácie a zdokumentujte referenčný bod ohybu. Uveďte, či sa polomer meria v stredovej čiare alebo na inom definovanom povrchu. Dohodnite sa na minimálnom polomere pre vybranú konštrukciu, namiesto kopírovania hodnoty z iného potrubia.
Kontrola tvaru
Zmerajte vytvorenú vzorku v najužšom oblúku a na koncoch pripojenia. Zaznamenajte rozmery hlavného a vedľajšieho otvoru, viditeľné prehyby stien a polohu vzhľadom na obálku trasy. Pred posúdením vzoriek nastavte prijateľné zmeny.
Otestujte vzorku na skutočných párovaných častiach
Na skúšku prispôsobenia použite konektory a podpery reprezentatívne pre danú výrobu. Stará hadica sama o sebe nemusí vykazovať zamýšľanú geometriu pripojenia. Zaznamenajte si, ako každý koniec dosadá, či sa dosiahlo požadované uchytenie a či zamýšľaná metóda uchytenia poškodila stenu.
Udržujte oddelené uloženie a prijateľnosť prietoku vzduchu. Vzorka môže dosadnúť na oba konektory, no stále je potrebné ju posúdiť v jej sformovanom stave. Ak systém vyžaduje pokles tlaku alebo limit úniku, dohodnite sa na skúšobnom prietoku, tlakových podmienkach a kompletnej konfigurácii zostavy. Nepriraďte tlakovú hodnotu na základe ručného stlačenia alebo vizuálnej kontroly.
V prípade nákupu na základe originálneho komponentu si uschovajte schválenú referenčnú vzorku a výkres. Vzorku použite na porovnanie vzhľadu a manipulácie s dohodnutými podmienkami a výkres použite na stanovenie kontrolovaných rozmerov a limitov prijateľnosti.
Použite vzorový záznam o schválení s pozorovateľnými výsledkami
Nasledujúci text je navrhovaným rámcom kontroly pre projekt špecifický pre zákazníka. Netvrdí sa, že každý PAP kanál prešiel týmito testami a nenahrádza kvalifikačné požiadavky výrobcu zariadenia.
| Recenzia položky | Navrhovaná kontrola | Záznam na schválenie |
|---|---|---|
| Identita stavby | Porovnajte poradie stien a referenčný materiál s predloženou špecifikáciou. | Revízia výkresu, stavebný predpis a identifikácia vzorky. |
| Odrezané končeky a priechodnosť vzduchu | Skontrolujte, či do otvoru nevyčnievajú uvoľnené úlomky, roztrhané vrstvy alebo materiál. | Záverečné fotografie a dohodnuté kritériá spracovania. |
| Prispôsobenie konektora | Vzorku pripevnite k určeným spájaným častiam pomocou zamýšľanej metódy uchytenia. | Zapojenie, pozorovania pri montáži a akékoľvek výsledné poškodenie steny. |
| Tvarovaná geometria | Po uvoľnení porovnajte smerovanú vzorku s voľnou obálkou. | Referenčný ohyb, interval kontroly a nameraný tvar. |
| Stav laminátu | Po tvarovaní skontrolujte vybrané oblasti, či sa neoddelia, nezodrajú alebo nenatrhnú. | Miesta kontroly a kritériá prijatia. |
| Kontakt na podporu | Vyhodnoťte navrhovanú podperu alebo sponu za jej špecifikovaných podmienok inštalácie. | Lokálna deformácia a použitá montážna podmienka. |
| Výkon prúdenia vzduchu, kde je to potrebné | Vyhodnoťte zostavenú trasu pomocou dohodnutej metódy prúdenia vzduchu a merania. | Konfigurácia testu, výsledok a limit špecifický pre projekt. |
Pred skúškou definujte množstvo vzorky a metódu merania. Pri akomkoľvek posúdení kompresie uveďte upínací prvok, aplikované zaťaženie, trvanie a povolenú zvyškovú deformáciu. „Odolnosť voči tlaku“ bez týchto podmienok nie je reprodukovateľnou požiadavkou na prijatie.
Kontrolujte konštrukciu za schválenou vzorkou
Trojpísmenový názov je počiatočný popis, nie úplná výrobná špecifikácia. Požiadajte dodávateľa, aby identifikoval konštrukčné premenné, ktoré sú kontrolované pre schválený diel: druh papiera, špecifikácia fólie, konštrukcia steny, geometria tvarovania a špecifikácia lepenia, ak je to relevantné.
Nie každý interný detail výroby sa musí objaviť na verejnej stránke produktu. Pre kontrolu nákupu môže zdokumentovaný konštrukčný odkaz prepojiť schválenú vzorku s výrobnou špecifikáciou dodávateľa. Dohodnite sa, ktoré zmeny si vyžadujú oznámenie alebo obnovené schválenie, namiesto toho, aby ste predpokladali, že nezmenený názov produktu znamená nezmenenú stenu.
Ak sa uplatňujú požiadavky na teplotu, vlhkosť, zápach, horľavosť alebo iné požiadavky, uveďte ich samostatne a vyžiadajte si dôkaz o presnej konštrukcii. Nedeďte výsledok testu z iného produktu len preto, že oba obsahujú papier a hliník.
Skontrolujte stav aj po zabalení, nielen pred ním
Do schvaľovacieho procesu zahrňte reprezentatívnu zabalenú vzorku. Po vybalení skontrolujte spojovacie konce a vyformovaný profil pred montážou. Zaznamenajte, či je možné potrubie nainštalovať v dodanom stave alebo či si vyžaduje dodatočnú manipuláciu, ktorá nebola súčasťou dohodnutého montážneho procesu.
Nastavte metódu balenia okolo schváleného tvaru súčiastky. V prípade predtvarovaných kusov skontrolujte, ako oddeľovače alebo podpery udržiavajú trasu. V prípade rovných kusov vytvorených počas inštalácie skontrolujte ochranu koncov a povolenú kompresiu balenia. Oddeľte kozmetickú akceptáciu od deformácie, ktorá ovplyvňuje uloženie.
Pre objednávky vyžadujúce fixné kusy alebo rôzne formáty dodávok,Sprievodca potrubiami ohrievača na krájanie na mieruzahŕňa diskusie o dĺžke a balení. Tento záznam o schválení by mal navyše identifikovať stav očakávaný po dosiahnutí montáže dielu.
Previesť schválenú vzorku na opakovateľnú objednávku
Pred vydaním opakovanej objednávky sa dohodnite na kompaktnom schvaľovacom balíku: aktuálny výkres, konštrukčné referencie, uchovaná vzorka, kritériá kontroly a pokyny na balenie. Identifikujte všetky rozmery alebo charakteristiky, ktoré vyžadujú výrobné záznamy, a dohodnite sa, ako bude navrhovaná zmena preskúmaná.
Príklad formulácie špecifikácie nákupu:Dodať vzduchové potrubie PAP so schváleným poradím papier/hliník/papierová stena podľa dohodnutej konštrukčnej referencie. Rozmery, tvarovaná trasa, zapojenie spojok a spracovanie musia zodpovedať schválenému výkresu a preberaciemu záznamu. Identifikovať každú výrobnú dávku a použiť dohodnutú metódu balenia. Pred zmenou špecifikovanej konštrukcie steny alebo iných charakteristík určených na kontrolu zmien získať súhlas zákazníka. Akákoľvek požadovaná kvalifikácia prostredia alebo prúdenia vzduchu musí odkazovať na testovanú konfiguráciu a zdokumentované výsledky.
Doplňte s dodávateľom skutočné číslo výkresu, tolerancie, plán odberu vzoriek a požadované záznamy. Tento príklad slúži ako pomôcka pri kreslení, nie ako vyhlásenie o certifikácii alebo už existujúce schválenie skúšky.
Vyžiadajte si vzorky vzduchovodov PAP pre vašu montáž
Spoločnosť BSTFLEX ponúka zákazkové dodávky krátkych dĺžok a hromadné balenia pre svoje potrubia PAP. Pre žiadosť o vzorku OEM pošlite rozmery spojovacích dielov, trasu inštalácie, dostupnú medzeru a potvrdenie, že použitie spadá do zamýšľaného rozsahu vnútorného použitia.
Uveďte požadované poradie stien, množstvo vzorky, predpokladané objednané množstvo a všetky akceptačné dokumenty, ktoré váš projekt potrebuje. Ak je k dispozícii originálny diel, poskytnite fotografie jeho vnútorného povrchu, vonkajšieho povrchu a oboch spojov spolu s výkresom alebo referenčnou vzorkou.
Často kladené otázky: Špecifikácia a schválenie vzduchovodu PAP
Čo znamená PAP v tejto konštrukcii vzduchovodu?
PAP identifikuje papier vo vnútri, hliník v strede a papier na vonkajšej strane. Uveďte poradie vrstiev na výkrese pri nákupe, namiesto toho, aby ste sa spoliehali iba na skratku produktu.
Znamená zachovanie tvaru, že potrubie je vhodné na opakovaný pohyb?
Nie. Udržanie vytvorenej trasy a prežitie opakovaného pohybu sú odlišné požiadavky. Počas schvaľovania vzorky vyhodnoťte nainštalovaný tvar a v prípade potreby špecifikujte samostatnú kvalifikáciu pohybu alebo vibrácií.
Môže potrubie s plastovým poťahom nahradiť PAP bez zmeny špecifikácie?
Neberte to ako automatickú náhradu. Zmena vonkajšieho materiálu zmení konštrukciu steny. Skontrolujte navrhovanú náhradu, zaznamenajte si poradie jej vrstiev a schválite ju podľa požiadaviek aplikácie.
Čo by malo obsahovať schválenie vzorky vzduchovodu PAP?
Zahrňte konštrukčnú identitu, uloženie konektora, stav orezaného konca, tvarovanú geometriu, stav laminátu a tesnenie. V prípade potreby pridajte skúšky prúdenia vzduchu alebo vplyvov prostredia s definovanými metódami a limitmi prijateľnosti.
