Predformovaná výplň tlmiča výfuku: Vrstvy tkaniny, hmotnosť jadra a OEM lícovanie

Tvarovaná výplň tlmičasa dodáva ako definovaný komponent, nie ako neodmerané množstvo voľného vlákna. V závislosti od konštrukcie môže využívať vnútornú a vonkajšiu tkaninovú vrstvu okolo jadra akustickej výplne, tkané sieťované vrecko obsahujúce priadzu ze sklenených vlákien alebo iné schválené usporiadanie obalu a výplne.

Účelom tvarovaného komponentu je preniesť časť prác spojených s meraním, rezaním a uzatváraním z montážnej linky výfukov na dodávateľa výplní. Odstránením týchto krokov sa však nezruší potreba špecifikovať vlákno, hmotnosť komponentu, rozmery, poradie vrstiev a lícovanie vo vnútri tlmiča.

BSTFLEX Exhaust Muffler Repack Packingvyužíva vrstvy zo sklolaminátovej tkaniny okolo jadra výplne tlmiča. Tento návod vysvetľuje, ako túto všeobecnú konštrukciu premeniť na opakovateľnú špecifikáciu OEM bez toho, aby sa s každým vreckom, ponožkou, vankúšom alebo patrónou výplne zaobchádzalo ako s rovnakým produktom.

Čo znamená tvarovaná výplň tlmiča?

Tvarovaný komponent výplne sa k zákazníkovi dostáva v definovanom fyzickom usporiadaní. Dodávateľ môže pred odoslaním riadiť tvar, množstvo materiálu, obal a identifikáciu dielu.

Medzi bežné opisy patria:

• tvarovaná výplň tlmiča;
• výplň tlmiča balená v tkanine;
• vložka výplne tlmiča;
• patróna výplne tlmiča;
• vrecko s výplňou tlmiča;
• ponožka s výplňou tlmiča;
• vankúš výplne;
• vlastná zostava výfukovej výplne.

Tieto názvy opisujú súvisiace nákupné koncepty, no nedefinujú jednu univerzálnu konštrukciu. vložka výplne tlmiča môže byť vytvarovaná na priame vloženie okolo špecifického jadra. Ponožka môže používať rúrkový sieťovaný obal. Vankúš môže obsahovať odmeranú výplň v plochšom uzavretom tvare. Výkres a kusovník určujú, čím produkt v skutočnosti je.

Oddelte obal od jadra výplne

Komponent zabalený v tkanine obsahuje najmenej dve skupiny špecifikácií:

1. jadro akustickej výplne;
2. tkaninu alebo sieťovinu použitú na jeho uzavretie.

Neoznačujte celý diel iba ako sklolaminát, pretože obal a výplň môžu mať odlišné konštrukcie, hmotnosti a funkcie.

Nepoužívajte jednu hmotnosť pre tri rôzne významy

Pre OEM výplň tlmiča výfuku, uchovávajte nasledujúce hmotnosti oddelene:

• hmotnosť suchej akustickej výplne;
• hmotnosť vnútornej a vonkajšej tkaniny;
• hmotnosť prešívania alebo uzáveru;
• hmotnosť hotového dielu;
• hmotnosť zabaleného tovaru.

Hmotnosť suchého baliaceho jadra určuje, koľko akustickej výplne sa dodáva. Hmotnosť hotového komponentu je užitočná pri vstupnej kontrole, zahŕňa však kryt a ďalšie zabudované materiály.

Cenová ponuka by preto mala uvádzať, či sa cieľová hmotnosť vzťahuje na:

• iba vlákninovú výplň;
• kompletná predlisovaná komponenta;
• alebo kompletné maloobchodné alebo prepravné balenie.

Použitie celkovej hmotnosti balenia ako jedinečnej kontrolnej hodnoty môže zakryť nesprávne množstvo náplne. Ťažší obal a ľahšie akustické jadro môžu vytvoriť rovnakú celkovú hmotnosť, pričom vytvoria odlišnú štruktúru balenia.

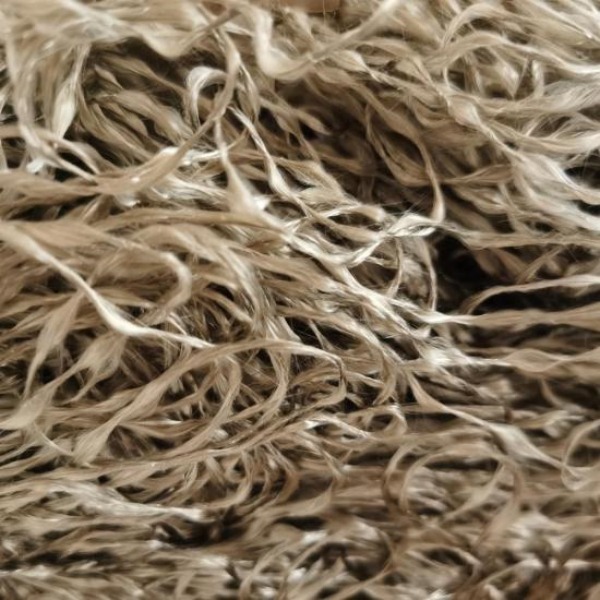

Uveďte materiál jadra výplne

Fráza výplň na opätovné naplnenie výfuku neurčuje akustické vlákno. Jadro výplne môže používať sklené vlákno alebo iný schválený materiál odolný voči vysokým teplotám, v závislosti od produktu a použitia.

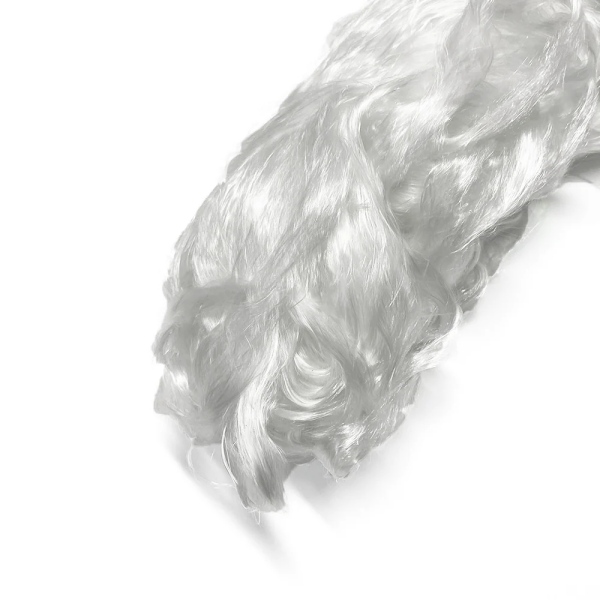

V prípade konštrukcie zo sklených vlákien špecifikujte:

• triedu sklených vlákien;

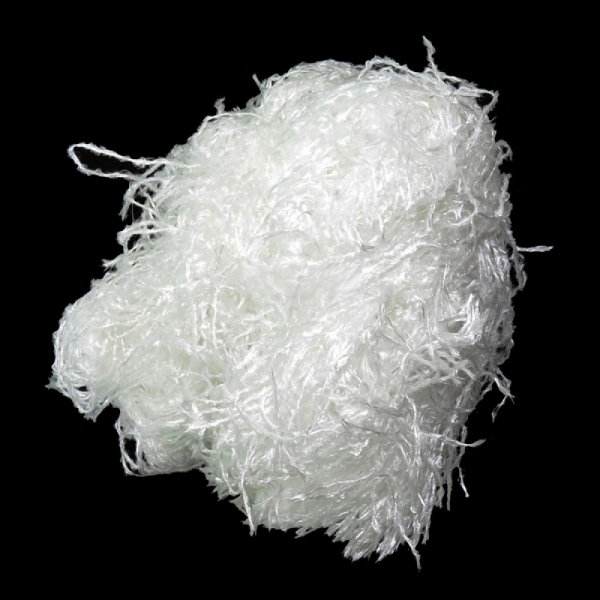

• kontinuálnu, textúrovanú, voľnú štruktúru alebo štruktúru na báze rohože;
• suchú hmotnosť náplne;
• menovitú hrúbku jadra;
• očakávaný stav inštalácie;
• akékoľvek spojivo, prešívanie alebo podporný materiál;
• prevádzkové podmienky a požiadavky na schválenie vzorky.

Neschvaľujte náhradu výhradne preto, že oba produkty sú opísané ako balenie tlmiča výfuku zo sklených vlákien. Usporiadanie vlákien a množstvo materiálu vo vnútri komponentu sa môžu výrazne líšiť.

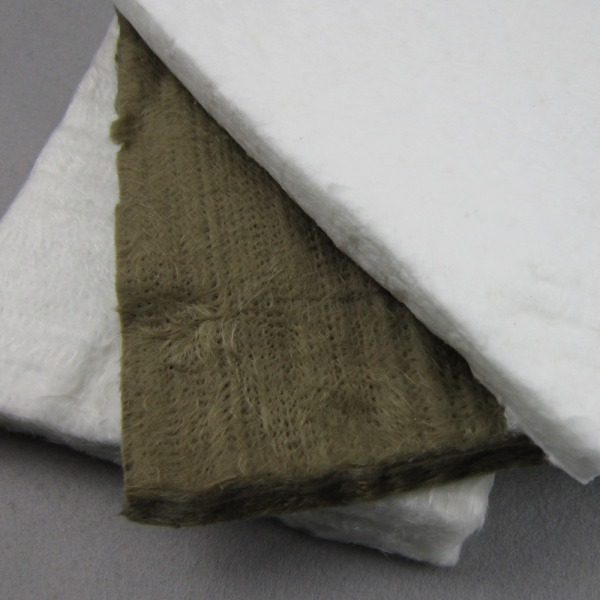

Definujte textilný poťah ako samostatný materiál

Vnútorná a vonkajšia vrstva vkomponente balenia tlmiča výfuku obaleného textíliou by mala byť identifikovaná vlastným materiálom a konštrukciou.

Užitočné polia dopytu na cenovú ponuku (RFQ) zahŕňajú:

• materiál textílie;
• tkanú, pletenú alebo inú konštrukciu;
• hrúbka tkaniny;
• plošná hmotnosť, ak sa uplatňuje;
• povrchová úprava alebo ošetrenie, ak nejaké je;
• rozmery výrezu;
• úprava okrajov;
• spôsob spojenia a uzatvorenia;
• trvalé a špičkové prevádzkové podmienky.

Tkaninová vrstva použitá na zadržanie výplne nie je sama o sebe automaticky akustickým výplňovým materiálom. Podobne by sa sklolaminátovému krytu nemala priradiť rovnaká požiadavka na plniacu hmotnosť ako jadru.

Prispôsobte komponent geometrii tlmiča

Predformovaný komponent musí zodpovedať priestoru dostupnému medzi perforovaným jadrom a plášťom tlmiča.

Poskytnite:

• vonkajší priemer perforovaného jadra;
• vnútorný priemer plášťa alebo vnútorný profil;
• efektívna dĺžka balenia;
• koncové vôle;
• odsadenie jadra, ak existuje;
• prepážky alebo odstupňované časti;
• kovové vložky alebo zadržiavacie komponenty;
• smer vkladačiek;
• spôsob uzatvorenia.

V prípade nepravidelného tlmiča hluku nemusí stačiť jeden vonkajší priemer. Dodajte prierez alebo výkres znázorňujúci úzke a široké časti komory.

Vypočítajte dostupný radiálny priestor

Pre jednoduchý kruhový tlmič hluku so stredovým jadrom:

Dostupný radiálny priestor = (vnútorný priemer plášťa - vonkajší priemer vylúčeného vnútorného obalu) / 2.

Vylúčeným vnútorným obalom môže byť holé jadro alebo jadro s kovovým obalom, v závislosti od schváleného dizajnu.

Len ako aritmetický príklad, vnútorný priemer plášťa 110 mm okolo 50 mm jadra poskytuje nominálny radiálny priestor:

(110 - 50) / 2 = 30 mm.

To neznamená, že by sa malo objednať 30 mm tesniace jadro. Vrstvy tkaniny, prekrytie, stlačenie a spôsob vloženia taktiež zaberajú priestor. Rozmery schváleného komponentu musia vychádzať z vývoja vzorky alebo existujúcej špecifikácie.

Kontrolujte hrúbku komponentu a hmotnosť výplne súčasne

Hrubý predformovaný diel môže pri voľnom tvarovaní obsahovať malé množstvo vlákna, zatiaľ čo tenší komponent môže obsahovať hustejšie usporiadaný materiál. Špecifikujte hrúbku aj hmotnosť výplne.

Tiež definujte stav, v ktorom sa meria hrúbka:

• uvoľnený;
• pod určeným zaťažením;
• stlačený na účely balenia;
• alebo nainštalovaný v tlmiči hluku.

Neporovnávajte rozmer pri stlačení počas prepravy s rozmerom uvoľnenej vzorky. Výkres a inštrukcia na kontrolu by mali používať rovnaké podmienky merania.

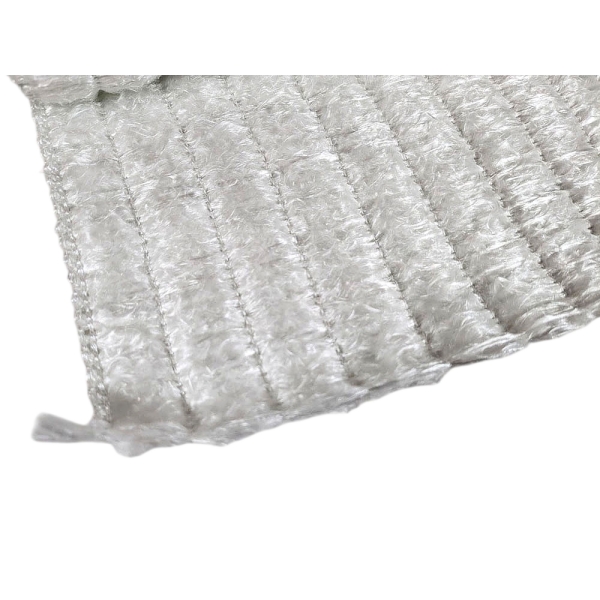

Poloha švu a prekrytia ovplyvňuje inštalovaný obal

Pozdĺžny šev, prekrytie tkaniny alebo prešitý okraj môžu vytvoriť lokálne hrubšiu oblasť. Umiestnite tento prvok tam, kde to dizajn tlmiča hluku umožňuje, a zobrazte túto polohu na výkrese.

Špecifikácia by mala identifikovať:

• orientáciu švu;
• šírka presahu;
• línia prešívania;
• povolený smer zhybu;
• uzatvorenie konca;
• a či je povolené orezávanie.

Pri opakovanej montáži nenechávajte pozíciu švu úplne na operátorovi. Diel, ktorý pasuje v jednej orientácii, sa môže pri otočení zachytiť alebo nerovnomerne stlačiť.

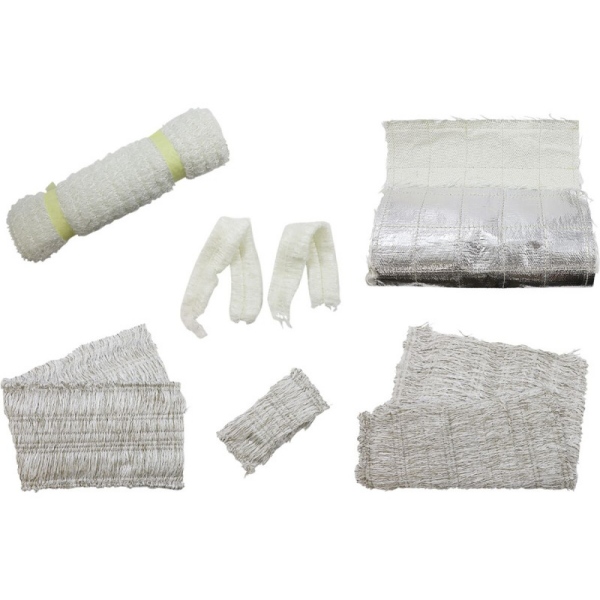

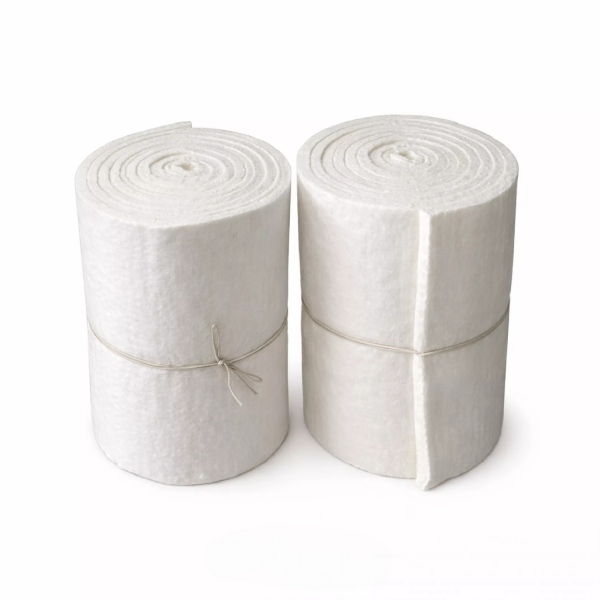

Predformovaná baliaca vložka, návlek, vankúš alebo rohož?

Najlepší opis pre nákup závisí od skutočnej geometrie a dodacieho stavu.

Zariadenie BSTFLEX Fiberglass Muffler Packing Sock with Woven Glass Mesh Bag má inú konštrukciu ako produkt p203 s vrstvenou textíliou. Špecifikujte požadovaný produkt namiesto toho, aby ste tieto dva názvy považovali za zameniteľné.

Pre uzavretý formát vankúša si pozrite produkt BSTFLEX Muffler Packing Pillow. Pre viacdielnu servisnú súpravu si pozrite produkt BSTFLEX Muffler Repacking Kit.

Univerzálna dodávka alebo lícovanie špecifické pre diel?

Univerzálny komponent muffler repack packing môže počas inštalácie vyžadovať orezanie alebo tvarovanie. Vložka špecifická pre daný diel by mala zodpovedať definovanej konfigurácii tlmiča výfuku.

Pre univerzálny komponent uveďte:

• maximálne a minimálne schválené rozmery;
• povolený smer rezania;
• ako sa kontroluje hmotnosť výplne po orezaní;
• ktoré švy sa môžu otvoriť alebo premiestniť;
• a ktoré typy tlmičov boli vyhodnotené.

V prípade špecifického komponentu kontrolujte:

• číslo dielu zákazníka;
• model tlmiča alebo revíziu výkresu;
• rozmery jadra;
• rozmery hotového komponentu;
• orientačné značky;
• individuálne balenie a označovanie.

Zdvihový objem motora alebo všeobecný opis dvojdobý/štvortdobý sám o sebe nezaručuje zhodu.

Nezariekajte ani nerezte uzavretý komponent bez kontroly uzáveru

Rezanie hotového baliaceho vrecúška alebo vložky môže uvoľniť výplň, odstrániť časť schválenej náplne a poškodiť uzáver.

Ak je rezanie súčasťou procesu inštalácie, definujte:

• povolené miesto rezania;
• ako sa uzavrie otvorený okraj;
• požadovanú zostávajúcu hmotnosť výplne;
• konečnú dĺžku komponentu;
• a metódu kontroly.

Pri opakovanej výrobe je objednanie správnej hotovej dĺžky zvyčajne jednoduchšie na kontrolu ako umožnenie neovereného zastrihávania na každej montážnej stanici.

Schválenie vzorky by malo zahŕňať viac než len lícovanie za studena

Úspešné vloženie za studena dokazuje, že komponent môže vstúpiť do plášťa. Nedokazuje to akustický výkon, udržanie materiálu ani životnosť.

Záznam o schválení vzorky by mal identifikovať:

• materiál a revíziu komponentu;
• hmotnosť suchého výplňového jadra;
• hmotnosť hotového komponentu;
• rozmery komponentu;
• šev a orientáciu;
• montážne lícovanie;
• okolostojace vrstvy;
• podmienky zvukovej skúšky;
• udržanie po dohodnutej prevádzkovej skúške;
• všetky zmeny vykonané počas montáže.

Ak komponent nahrádza sypkú výplň alebo rohož, zdokumentujte predchádzajúcu konštrukciu a premenné, ktoré sa zmenili. Nepripisujte každý rozdiel slovu predtvarovaný.

Vstupná kontrola predtvarovanej výplne tlmiča výfuku

Pred výrobnými objednávkami sa dohodnite na toleranciách a pláne odberu vzoriek. Jedna schválená vzorka automaticky nedefinuje vhodné limity prijatia pre každý rozmer a hmotnosť.

OEM a dodávky pre súkromné značky

A vlastné balenie tlmiča výfuku program môže zahŕňať rozmery založené na výkresoch, identifikáciu dielov zákazníka a individuálne balenie.

Možné požiadavky projektu zahŕňajú:

• vlastná dĺžka a šírka komponentu;
• špecifikovaná hrúbka jadra balenia;
• kontrolovaná hmotnosť náplne;
• definované vnútorné a vonkajšie vrstvy textílie;
• štítky s číslom dielu;
• čiarové kódy;
• pokyny na inštaláciu;
• jednotlivé vrecká;
• balenie pre súkromnú značku;
• množstvá v hlavnom kartóne.

Tieto možnosti by mali byť prepojené so schválenou technickou špecifikáciou. Grafický návrh balenia nemôže nahradiť nedefinovaný materiál alebo požiadavku na lícovanie.

Projekty založené na výkresoch a vzorkách je možné konzultovať prostredníctvom BSTFLEX OEM Muffler Packing Manufacturing Service.

Čo uviesť v dopyte (RFQ) na tvarované balenie tlmiča výfuku

• použitie tlmiča;
• existujúci produkt, vzorka alebo výkres;
• rozmery perforovaného jadra;
• vnútorné rozmery plášťa;
• efektívna dĺžka balenia;
• požadovaný akustický výplňový materiál;
• hmotnosť suchej náplne;
• hrúbka jadra;
• požiadavky na vnútornú a vonkajšiu textíliu;
• požiadavky na švy a zapínanie;
• rozmery hotových komponentov;
• prevádzkové podmienky;
• množstvo prototypov;
• množstvo výrobnej zákazky;
• požiadavky na označenie a balenie.

Ak sú niektoré hodnoty neznáme, označte ich ako položky vývoja. Ak sú k dispozícii, pošlite originálny prierez tlmiča výfuku a nepoužitú vzorku výplne.

Otázky týkajúce sa tvarovanej výplne tlmiča výfuku

Je vložka do tlmiča výfuku to isté ako plniaca pančucha?

Nemusí to tak byť. Vložka je široký trhový pojem pre montážne pripravený komponent výplne. Pančucha zvyčajne opisuje rúrkovú flexibilnú obalovú štruktúru. Pred ich považovaním za ekvivalentné porovnajte výkres, kryt, výplň a rozmery.

Má tvarovaná výplň vždy kryt zo sklených vlákien?

Nie. Rôzne tvarované výrobky môžu používať tkanú textíliu, sieťovinu alebo iný schválený obalový materiál. Kryt a jadro výplne by sa mali špecifikovať oddelene.

Môže tvarovaný diel nahradiť voľnú výplň pri rovnakej hmotnosti?

Zhoda hmotnosti suchého vlákna je jedným užitočným kontrolným bodom, ale nedokazuje ekvivalentné rozloženie ani výkon. Schválte nový diel v skutočnom tlmiči výfuku.

Môže BSTFLEX vyrobiť vlastnú vložku na balenie výfuku na mieru?

Spoločnosť BSTFLEX môže posúdiť požiadavky na balenie tlmičov obalené textíliou, uzavreté v pletive a iné vlastné požiadavky na balenie tlmičov na základe výkresov, rozmerov alebo vzoriek. Konečná terminológia a konštrukcia by sa mali zhodovať so schváleným dielom.

Vyžiadajte si vzorku tvarovaného balenia tlmiča výfuku

Začnite s produktom BSTFLEX Exhaust Muffler Repack Packing pre vrstvený textilný diel alebo si pozrite Fiberglass Muffler Packing Sock pre tkanú konštrukciu uzavretú v pletive.

Ďalšie materiály a formy dodávok sú k dispozícii v ponuke BSTFLEX Muffler Packing range. Pošlite prierez, požiadavku na materiál, hmotnosť plnenia, rozmery a množstvo objednávky, aby cenová ponuka odrážala skutočný diel, ktorý potrebujete.

Vyžiadajte si vzorku tvarovaného balenia tlmiča výfuku a cenovú ponuku OEM
