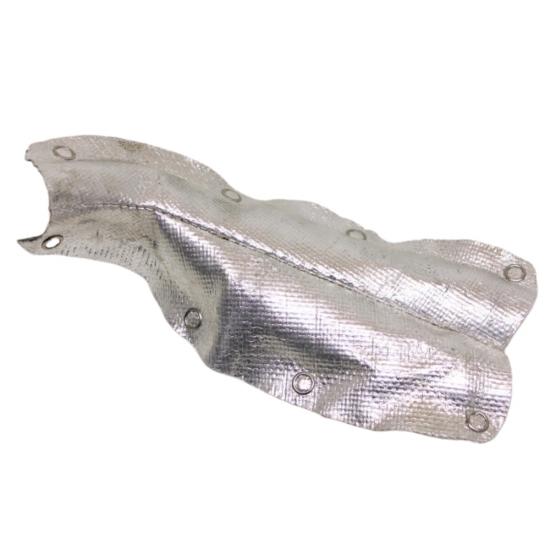

Ten/Tá/ToTepelný štít z hliníkovaných sklolaminátových vlákien pre automobily na mieruje flexibilný tepelnoizolačný komponent vyrobený podľa geometrie hadice, trubice, káblového zväzku, senzora, ventilu, konektora alebo mechanickej zostavy, ktorú chráni. Na rozdiel od štandardného rovného tepelného puzdra môže byť každý štít vyvinutý ako plochý vzor, skladaný kryt, obal v tvare vetvenia alebo plne tvarovaný trojrozmerný kryt.
Reflexný hliníkový vonkajší povrch pomáha znižovať prenos sálavého tepla z výfukových potrubí, turbodúchadiel, systémov EGR a iných horúcich komponentov motora. Sklenená tkanina poskytuje štrukturálnu výstuž a tepelnú separáciu. Ďalšie vrstvy, ako je izolácia zo sklenených vlákien, predoxidovaná vláknitá plsť alebo karbonizovaná plsť, je možné pridať, ak aplikácia vyžaduje zvýšenú tepelnú izoláciu, tlmenie alebo zníženie hluku.
Spoločnosť BSTFLEX vyrába tieto zákazkové automobilové tepelné štíty podľa výkresov zákazníkov, originálnych vzoriek, CAD údajov alebo montážnych meraní. Rozmery, konštrukcia vrstiev, spôsob upevnenia, úprava hrán a výrezy je možné prispôsobiť pre výrobu OEM, programy výmeny a projekty tepelného manažmentu špecifických aplikácií.
Flexibilná tepelná ochrana špecifická pre jednotlivé komponenty
Moderné motorové priestory obsahujú tepelne citlivé komponenty umiestnené v blízkosti výfukových potrubí, krytov turbodúchadiel, katalyzátorov a systémov čistenia výfukových plynov. Konvenčná valcová objímka nemusí pasovať okolo odbočiek, konektorov, svoriek, senzorov alebo zmien priemeru komponentov.
Tento automobilový tepelný štít na mieru je vytvorený podľa týchto prvkov. Otvory je možné umiestniť pre elektrické konektory, montážne konzoly, odbočky, spony a servisné body. Ohybové línie a spojovacie časti umožňujú, aby hotový štít sledoval nepravidelné profily bez toho, aby vyvíjal zbytočný tlak na komponent pod ním.
V závislosti od dizajnu môže hotový diel slúžiť akoautomobilový tepelný ochranný obal, aflexibilná tepelná ochranná podložka, zacvakávací tepelný kryt alebo izolačný kryt špecifický pre daný komponent.
Dostupné viacvrstvové konštrukcie
Usporiadanie vrstiev sa volí podľa zdroja sálavého tepla, dostupného priestoru na inštaláciu, požadovanej flexibility, vystavenia oderu a cieľovej teploty komponentu. Medzi bežné konštrukcie patria:
| Stavebníctvo | Typické usporiadanie vrstiev | Odporúčané použitie |
|---|---|---|
| Ľahký reflexný štít | Hliníková reflexná vrstva so sklenenými vláknami | Aplikácie, kde sú prioritou odraz sálavého tepla a nízka inštalovaná hmotnosť |
| Izolovaný trojvrstvový štít | Hliníkový povrch, sklolaminátová tkanina a tepelnoizolačná vrstva | Hadice, káble a komponenty inštalované v blízkosti koncentrovaných zdrojov tepla |

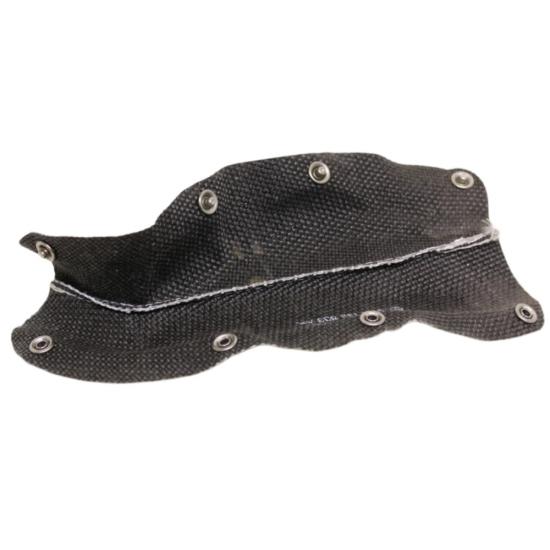

| Tepelný štít s plstenou podložkou | Sklolaminát s hliníkovou povrchovou úpravou s predoxidovanou vláknitou plsťou alebo karbonizovanou plsťou | Aplikácie vyžadujúce dodatočnú tepelnú izoláciu, tlmenie alebo útlm zvuku |
| Obojstranná konštrukcia | Vonkajšie a vnútorné obklady špecifické pre dané použitie s izolačným jadrom | Zložité zostavy vyžadujúce ochranu na oboch stranách alebo kontrolovaný kontakt s povrchom |
| Potiahnutá konštrukcia | Vonkajšia vrstva s hliníkovým povrchom a potiahnutou tkaninou špecifickou pre danú aplikáciu alebo chráneným vnútorným povrchom | Aplikácie vyžadujúce zvýšenú odolnosť voči tekutinám, oderu, strapkaniu alebo vplyvom prostredia |
Hrúbka materiálu, hmotnosť a počet vrstiev nie sú fixné. Spoločnosť BSTFLEX môže vyvinúť konštrukciu okolo povoleného inštalačného obvodu a tepelných podmienok dodaných zákazníkom.
Dvojrozmerné a trojrozmerné návrhy
Dvojrozmerné tepelné štíty
Ploché a mierne zložené štíty sú vhodné na ochranu jednej strany komponentu alebo na oddelenie hadice, kábla alebo plastovej časti od blízkeho zdroja sálavého tepla. Pred inštaláciou pomocou patentných gombíkov, sponiek, očiek alebo existujúceho kovania vozidla sa dajú vyrezať s drážkami, montážnymi otvormi a tvarovanými hranami.
Trojrozmerné tepelné štíty

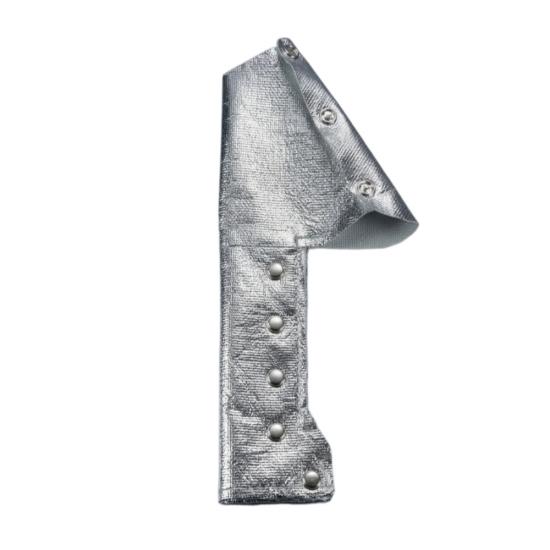

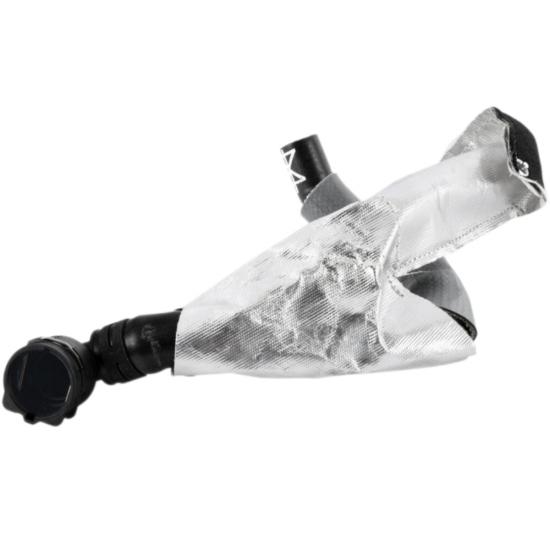

Trojrozmerné štíty sa vyrábajú spojením viacerých narezaných panelov, čím sa vytvorí kryt špecifický pre daný komponent. Táto konštrukcia umožňuje umiestnenie kolien, odbočiek hadíc, telies ventilov, puzdier konektorov, zmien priemeru a obmedzených montážnych priestorov. Štít sa môže dodať ako trvalo zmontovaný komponent alebo ako otvárateľný obal na inštaláciu po namontovaní hadice alebo kabeláže do vozidla.
Možnosti uzáveru a inštalácie
- Patentky z nehrdzavejúcej ocele:umožňujú otvorenie štítu, jeho umiestnenie okolo nainštalovaného komponentu a jeho zatvorenie bez odpojenia hadice alebo kabeláže.
- Nitovaná konštrukcia:spája vybrané úseky a spevňuje miesta vystavené opakovanému pohybu alebo montážnemu zaťaženiu.
- Očká a montážne otvory:zabezpečte definované upevňovacie body pre spony, pružiny, pásky alebo existujúce upevňovacie prvky vozidla.
- Zošité okraje a tvarované švy:zachovať požadovanú geometriu a zároveň kontrolovať uvoľnenie vlákien a opotrebovanie hrán.
- Kombinované upevňovacie systémy:Na zjednodušenie montáže a servisu použite v jednej oblasti trvalé spoje a v inej odnímateľné uzávery.
Typ a umiestnenie spojovacieho prvku sa určujú počas vývoja vzoru. Konštrukcia by mala zabezpečiť bezpečné uchytenie a zároveň zachovať prístup k prevádzkyschopným konektorom, svorkám a senzorom.
Špecifikácie produktu
| Typ produktu | Flexibilný automobilový tepelný štít tvarovaný na mieru |
|---|---|
| Primárny vonkajší povrch | Reflexná hliníková fólia alebo hliníkovaný povrch špecifický pre danú aplikáciu |
| Výstužná vrstva | Tkaná tkanina zo sklenených vlákien |
| Voliteľná izolácia | Sklolaminátová rohož, predoxidovaná vláknitá plsť, karbonizovaná plsť alebo iné schválené izolačné materiály |
| Konfigurácia | Dvojrozmerná, skladaná, zabalená alebo trojrozmerná vlastná geometria |
| Výrobné metódy | Strih vzorušitie, vyrezávanie, šitie, skladanie, nitovanie a montáž patentných gombíkov |
| Možnosti uzávierky | Patentky, očká, nity, spony alebo upevňovacie prvky z nehrdzavejúcej ocele |
| Ošetrenie hrán | Šité, skladané, viazané alebo vystužené podľa konštrukcie |
| Tvar | Vyrobené podľa výkresu zákazníka, CAD údajov, vzorky alebo montážnych rozmerov |
| Hrúbka | Prispôsobené podľa izolačného výkonu a dostupného inštalačného priestoru |
| Teplotná odolnosť | Určené zvoleným laminátom, izoláciou, závitom, upevňovacími prvkami a podmienkami expozície |
| Produkčná služba | Vývoj prototypu, schválenie vzorky a sériová výroba |
| Typické trhy | Osobné vozidlá, úžitkové vozidlá, terénne zariadenia, poľnohospodárske stroje a priemyselné motory |
Teplotný výkon sa musí hodnotiť ako kompletná zostava. Kontinuálna okolitá teplota, teplota sálavého zdroja, vzdialenosť od zdroja tepla, prúdenie vzduchu, kontaktné podmienky a čas expozície môžu viesť k veľmi odlišným výsledkom. Spoločnosť BSTFLEX vyberá laminátový a izolačný systém po preskúmaní skutočných prevádzkových podmienok.
Typické automobilové aplikácie
- Káblové zväzky motora a zostavy elektrických konektorov
- Palivové potrubia, brzdové potrubia a hadice na prenos kvapaliny
- EGR potrubia, EGR hadice a potrubia na úpravu výfukových plynov
- Vstrekovacie potrubia DEF a súvisiace komponenty dodatočnej úpravy
- Vákuové potrubia a potrubia na reguláciu emisií
- Snímače teploty, tlaku a výfukového systému
- Plastové ventily, T-kusy, spojky a rýchlospojky
- Hadice a vedenie káblov priľahlých k turbodúchadlu
- Komponenty v blízkosti výfukových potrubí a katalyzátorov
- Zostavy citlivé na hluk vyžadujúce dodatočnú vrstvu plsti
Prečo používať tepelný štít na mieru?
Ochrana pre nepravidelné geometrie

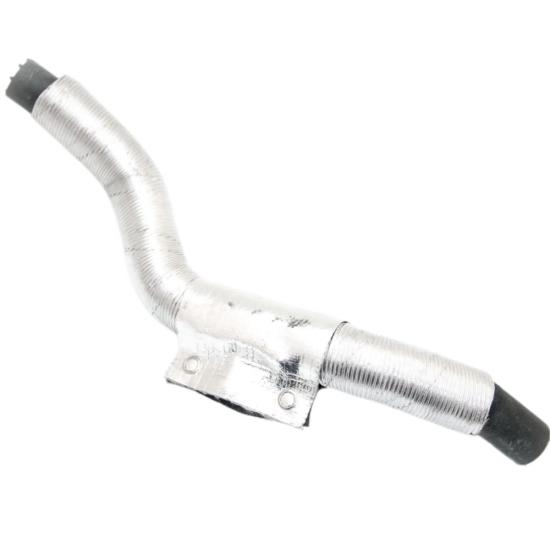

Vlastný vzor kopíruje vetvy, kolená a zmeny priemeru presnejšie ako štandardný rúrkový návlek. To pomáha udržiavať tepelnú ochranu v oblastiach, ktoré je najťažšie chrániť.
Inštalácia po montáži komponentov

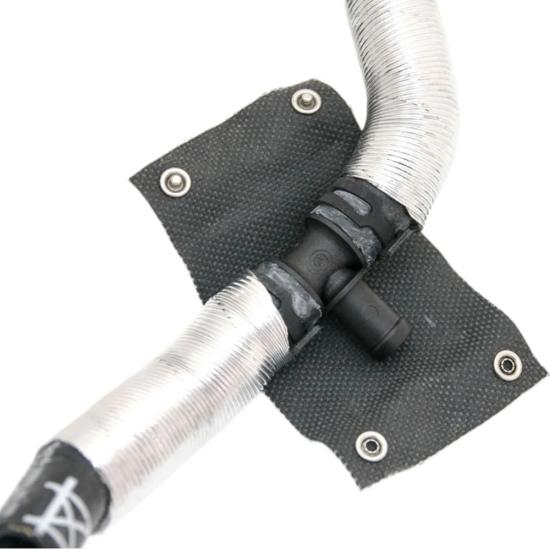

Okolo existujúcej hadice, potrubia alebo káblového zväzku je možné nainštalovať zacvakávací tepelný štít. To môže eliminovať potrebu odpájania chráneného komponentu počas montáže, údržby alebo výmeny vozidla.
Nízka hmotnosť a flexibilné balenie
Textilná konštrukcia dokáže poskytnúť tepelnú ochranu bez požiadaviek na hmotnosť a montáž, ktoré by predstavoval pevný kovový štít. Je obzvlášť užitočná tam, kde je obmedzený priestor na balenie alebo kde chránená zostava potrebuje určitú voľnosť pohybu.
Tepelný výkon špecifický pre danú aplikáciu
Reflexný povrch, výstuž zo sklenených vlákien a izolačné jadro je možné nastaviť nezávisle. To umožňuje prispôsobiť tienenie požadovanému zníženiu teploty namiesto toho, aby sa pri každej aplikácii musela používať rovnaká hrúbka materiálu.
Prístup k službám
Odnímateľné uzávery umožňujú kontrolu konektorov, svoriek, senzorov a povrchov hadíc bez poškodenia tepelného štítu.
Flexibilný textilný tepelný štít vs. pevný kovový tepelný štít
| Úvahy o dizajne | Vlastná farbaflexibilný tepelný štít | Pevný kovový tepelný štít |
|---|---|---|
| Zložitá geometria hadíc a káblov | Môže sa tesne ovíjať okolo konárov a nepravidelných zoskupení | Zvyčajne vyžaduje dodatočný priestor a montážne body |
| Inštalácia na zmontovaný komponent | Otvárateľné konštrukcie je možné nainštalovať bez odpojenia komponentu | Inštalácia môže vyžadovať demontáž konzol, skrutiek alebo komponentov |
| Pohyb a vibrácie | Flexibilná konštrukcia dokáže sledovať obmedzený pohyb komponentov | Vyžaduje dostatočný priestor na zabránenie hluku z kontaktu a vibrácií |
| Hmotnosť | Vo všeobecnosti ľahká | V závislosti od zliatiny, hrúbky a tvarovanej geometrie |
| Odolnosť voči nárazu | Vhodné pre chránené miesta a flexibilné zostavy | Zvyčajne sa uprednostňuje tam, kde je potrebná značná ochrana proti mechanickému nárazu |
| Prispôsobenie | Vzory, vrstvy a spojovacie prvky je možné meniť pre jednotlivé komponenty | Často vyžaduje špeciálne nástroje na tvarovanie a lisovanie |
Tieto dve technológie nie sú v každej aplikácii zameniteľné. Pre hadice, potrubia, kabeláž, senzory a nepravidelné zostavy komponentov sa zvyčajne volí flexibilný hliníkovaný tepelný štít zo sklenených vlákien. Pevný kovový tepelný štít môže byť vhodnejší, keď je potrebná štrukturálna tuhosť, odolnosť voči nárazu alebo definovaná vzduchová medzera.
Proces návrhu a vývoja OEM
- Preskúmanie žiadosti:uveďte zdroj tepla, chránený komponent, priestor na inštaláciu, trvanie expozície a cieľovú teplotu.
- Prehľad geometrie:predložte výkres, súbor CAD, fyzickú vzorku, papierovú šablónu alebo jasné montážne rozmery.
- Výber materiálu:Spoločnosť BSTFLEX odporúča reflexný povrch, výstuž zo sklenených vlákien, izolačné jadro, závit a systém uzatvárania.
- Výroba prototypu:Počiatočná vzorka sa vystrihne, zošije a zostaví na vyhodnotenie prispôsobenia sa.
- Potvrdenie vhodnosti a výkonu:Zákazník skontroluje montážnu vzdialenosť, polohu uzáveru, prístup ku komponentom a tepelný výkon.
- Schválenie výroby:Pre opakovanú výrobu sa zaznamenávajú konečné požiadavky na vzor, materiály a spracovanie.
Informácie potrebné pre cenovú ponuku na tepelný štít na mieru
Pre prípravu presného odporúčania a cenovej ponuky, prosím, poskytnite čo najviac z nasledujúcich informácií:
- Výkres, súbor CAD, fyzická vzorka alebo požadované konečné rozmery
- Popis alebo fotografia chráneného komponentu
- Zdroj sálavého tepla a približná vzdialenosť od tienenia
- Trvalé a maximálne teploty okolia
- Maximálna povolená teplota chráneného komponentu
- Dostupný priestor pre inštaláciu
- Preferovaný spôsob odnímateľného alebo trvalého upevnenia
- Požadovaná odolnosť voči oleju, palivu, vode, oderu alebo vibráciám
- Množstvo prototypov a odhadovaný ročný dopyt
- Príslušné testovacie normy alebo špecifikácie zákazníka
Zákazková výroba spoločnosťou BSTFLEX
Spoločnosť BSTFLEX vyvíja flexibilné produkty tepelnej ochrany pre automobily pre výrobcov originálnych dielov (OEM), dodávateľov systémov, inžinierske spoločnosti a distribútorov náhradných dielov. Produkty je možné vyrobiť podľa schválených výkresov alebo ich spätne vyvinúť z originálnej vzorky, ak nie sú k dispozícii údaje o výkresoch.
Zákazkové služby zahŕňajú lamináciu materiálu, vývoj vzorov, presné rezanie, šitie, spevňovanie okrajov, montáž patentných gombíkov, umiestňovanie očiek, nitovanie, výrobu prototypov a špeciálne balenie. Pre kvalifikované výrobné programy sú k dispozícii možnosti balenia pod privátnou značkou a balenia podľa špecifikácií zákazníka.
Preskúmajte ďalšiehliníkované tepelnoizolačné návleky, porovnajte našeštandardný tepelne reflexný obal so zapínaním na patentný patentalebo si preštudujtevyrezaná tepelne reflexná rohožpre aplikácie s plochými tepelnými bariérami.
Často kladené otázky
Čo je to automobilový tepelný štít z hliníkovaných sklolaminátov na mieru?
Ide o flexibilnú viacvrstvovú tepelnú bariéru, ktorá je vyrezaná a zostavená tak, aby sa hodila na konkrétny automobilový komponent. Kombinuje reflexný hliníkový povrch s výstužou zo sklenených vlákien a môže obsahovať ďalšie izolačné vrstvy.
Je tento produkt obal, podložka alebo tepelný štít?
Konečná klasifikácia závisí od jeho geometrie. Môže byť vyrobený ako obaliteľná objímka pre hadicu, plochá alebo skladaná podložka pre lokálne tienenie alebo trojrozmerný kryt pre ventil, senzor, konektor alebo rozvetvenú zostavu.
Dá sa štít nainštalovať bez odpojenia hadice alebo káblového zväzku?
Áno. Po montáži chráneného komponentu je možné nainštalovať konštrukciu s použitím patentných gombíkov z nehrdzavejúcej ocele alebo iného otvárateľného upevňovacieho systému.
Môže BSTFLEX vyrábať z originálnej vzorky?
Áno. Vývoj môže začať z originálneho dielu, výkresu, CAD súboru, fyzickej šablóny alebo podrobných montážnych rozmerov. Prototyp by mal byť schválený pred sériovou výrobou.
Aké izolačné materiály je možné pridať?
Medzi dostupné možnosti patrí izolácia zo sklenených vlákien, predoxidovaná vláknitá plsť, karbonizovaná plsť a ďalšie tepelnoizolačné materiály špecifické pre danú aplikáciu. Správna voľba závisí od teploty, hrúbky, flexibility a požiadaviek prostredia.
Môžu byť zahrnuté otvory, drážky a výrezy?
Áno. Vzor môže obsahovať otvory pre hadicové odbočky, elektrické konektory, montážne spony, senzory, skrutky a servisné body. Ich umiestnenie by malo byť definované na výkrese alebo potvrdené počas montáže vzorky.
Akú teplotu znesie tepelný štít?
Neexistuje jednotné teplotné hodnotenie pre každú konštrukciu. Konečné hodnotenie závisí od hliníkového obloženia, sklolaminátového substrátu, izolačného jadra, lepidla alebo laminačného systému, šijacích nití, spojovacích prvkov a trvania expozície. Pre výber materiálu zabezpečte nepretržité aj špičkové podmienky.
Je to tepelný štít výfuku?
Zvyčajne chráni komponenty citlivé na teplo pred teplom z okolitých výfukových plynov, a nie izoluje samotné výfukové potrubie. Medzi typické chránené komponenty patria hadice, káblové zväzky, palivové potrubia, potrubia EGR, potrubia DEF, senzory a plastové konektory.
Môžu sa na konštrukciu pridať nátery?
Áno. Potiahnuté textílie alebo chránené vnútorné povrchy pre špecifické použitie je možné vyhodnotiť, ak je požadovaná odolnosť voči tekutinám, oderu, kontaminácii alebo strapkaniu hrán. Povlak sa musí zvoliť podľa prevádzkovej teploty a podmienok expozície.
Môžete dodať prototypy pred hromadnou výrobou?
Áno. Výroba prototypu sa odporúča na kontrolu uchytenia, postupnosti inštalácie, polohy upevňovacích prvkov, prístupu pre servis a tepelných vlastností predtým, ako je výrobok schválený na opakovanú výrobu.
Vyžiadajte si tepelný štít na mieru
Pošlite spoločnosti BSTFLEX výkres, vzorku, prevádzkovú teplotu, informácie o zdroji tepla a odhadované množstvo. Náš tím posúdi geometriu, odporučí vhodnú viacvrstvovú konštrukciu a pripraví riešenie špecifické pre daný komponent pre prototyp alebo výrobné požiadavky.
Pre cenovú ponuku alebo posúdenie prototypu kontaktujte spoločnosť BSTFLEX
