Tepelná izolácia palivového potrubia Chráni palivové hadice a pevné potrubia pred sálavým teplom, prúdením horúceho vzduchu a oderom – pomáha znižovať tepelné preťaženie, zlepšuje spoľahlivosť a znižuje riziko tepelného poškodenia v tesných motorových priestoroch. Ak vaše potrubie vedie v blízkosti výfuku, turba, sacieho potrubia alebo iných horúcich zón, je potrebné použiť špeciálne tepelný štít palivového potrubia (zvyčajne tepelný ochranný obal) je jedným z najúčinnejších vylepšení, ktoré môžete urobiť.

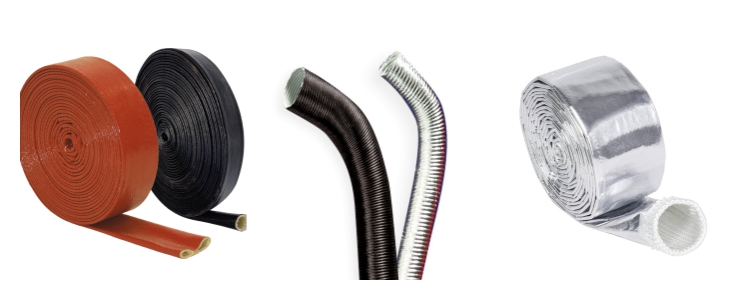

Spoločnosť BSTFLEX vyrába viacero objímkových štruktúr, ktoré možno použiť ako tepelná izolácia pre palivové potrubia Prezrite si všetky možnosti tu: Tepelný a tepelný štít (možnosti tepelného štítu palivového potrubia) .

Prečo je dôležitá tepelná izolácia palivového potrubia

• Znižuje tepelné preťaženie: obmedzuje absorpciu sálavého tepla z výfukových plynov a komponentov na horúcej strane turba.
• Zlepšuje spoľahlivosť: chráni kryty palivového potrubia pred zrýchleným starnutím, praskaním a stvrdnutím.
• Zabraňuje poškodeniu oderom: Body smerovania v blízkosti svoriek/konzol sú bežnými miestami porúch.
• Podporuje bezpečnejšie balenie: pomáha udržiavať bezpečnejšiu rezervu, keď je medzera tesná.

Základy tepelného štítu palivového potrubia: tepelné režimy, ktoré poškodzujú palivové potrubia

Väčšina problémov s palivovým potrubím v blízkosti horúcich zón pochádza z kombinácie:

• Sálavé teplo: tepelná energia vyžarovaná z výfuku, zberných potrubí, krytov turba a zvodových potrubí.
• Konvekcia: prúdenie horúceho vzduchu v motorových priestoroch a oblastiach pod karosériou.
• Vodivosť / trecí kontakt: Vibrácie môžu spôsobiť kontakt potrubia alebo objímky s konzolami a okrajmi, čím sa vytvoria horúce miesta a opotrebenie.

Pravidlo výberu: vyber si svoj tepelný štít palivového potrubia na základe (1) typu tepla, (2) vôle a (3) rizika oderu.

Ako si vybrať tepelnú izoláciu pre palivové potrubia (praktický sprievodca výberom)

1) Ak je hlavným problémom sálavé teplo v blízkosti výfuku/turba

Vyberte si reflexný tepelný obal určený na zníženie zaťaženia sálavým teplom. Reflexné obaly sa bežne vyberajú na vedenie palivového potrubia v blízkosti komponentov výfuku, pretože znižujú tepelnú stratu bez nadmerného pridávania objemu.

Začnite s možnosťami v časti: kategória tepelného štítu .

2) Ak je problém spôsobený teplom aj oderom na svorkách/konzolách

Ak sa šnúra trie o konzoly alebo ostré hrany, odolnosť voči oderu sa stáva rovnako dôležitou ako tepelná izolácia. Vyberte si odolnejšiu opletenú alebo silnejšiu konštrukciu rukávu a konce zaistite, aby ste zabránili migrácii počas tepelných cyklov.

Prezrite si možnosti odolné voči oderu tu: tepelné ochranné manžety pre tepelné tienenie palivového potrubia .

3) Ak potrebujete protipožiarnu ochranu (kritické zóny)

Pre zóny s vysokým rizikom vedenia, kde sa vyžaduje ochrana pred plameňom, použite protipožiarnu konštrukciu s puzdrom navrhnutú pre extrémne vystavenie. Toto sa často špecifikuje, keď vedenia vedú v zónach s vysokými teplotnými zmenami alebo tam, kde sú požiadavky na kontrolu rizika vyššie.

Pozrite si možnosti ohňovzdorných rukávov v: manžety tepelných štítov palivového potrubia .

4) Ak je medzera extrémne tesná

V priestoroch s úzkym priestorom môže byť najlepším riešením užšia konštrukcia objímky. Vyhnite sa zbytočnému predimenzovaniu a použite správne upevnenie, aby objímka zostala tam, kde má, a nedrhla sa o okolité časti.

Tipy na inštaláciu (čo funguje v skutočných vozidlách)

• Vždy, keď je to možné, dodržujte bezpečnú vzdialenosť: Sálavé bariéry fungujú najlepšie so vzduchovou medzerou.
• Zaistite oba konce: Na zabránenie pohybu objímky počas vibrácií a tepelných cyklov použite svorky/pásky.
• Chráňte miesta odierania: Ak sú konzoly blízko seba, pridajte pevnejšiu vonkajšiu vrstvu alebo upravte frézovanie.
• Kontrola po tepelných cykloch: po prvých spusteniach znova skontrolujte retenciu.

Kontrolný zoznam pripravený na RFQ (kopírovať/vložiť)

• Typ čiary: palivové potrubie / spätné potrubie / odparovacie potrubie (EVAP) / kombinované vedenie
• Konštrukcia trate: gumená hadica / opletená hadica / tvrdá šnúra / zmiešaná
• Zdroj tepla v blízkosti: výfuk / zvodové potrubie / turbo / zvodové potrubie / horúci prúd vzduchu
• Výpredaj: minimálna vzdialenosť od horúcej časti ____ mm / ____ palcov
• Body oderu: konzoly / svorky / hrany (áno/nie + fotografie)
• Potrebné rozmery: čiara OD ____ ; dĺžka rukávu ____ ; množstvo ____
• Prostredie: vystavenie oleju / striekanie / prach / pohyb
• Množstvo: prototyp alebo objem výroby, cieľový dátum dodania

Často kladené otázky

Aký je najlepší tepelný štít palivového potrubia?

Najlepšie tepelný štít palivového potrubia závisí od toho, či je vaším hlavným rizikom sálavé teplo, oder alebo požiadavky na ochranu pred plameňom. Pre vedenie v blízkosti výfuku je bežné použitie reflexného puzdra. Pre trenie o svorky/konzoly zvoľte pevnejšie puzdro odolné voči oderu. Pre kritické rizikové zóny špecifikujte konštrukciu puzdra s protipožiarnou ochranou.

Mám si vybrať tepelnú izoláciu palivového potrubia podľa vnútorného alebo vonkajšieho priemeru hadice?

Rukávy sa zvyčajne veľkujú podľa vonkajší priemer (OD) vedenia alebo zväzku. Vyberte si takú veľkosť objímky, ktorá umožňuje inštaláciu bez nadmernej vôle (ktorá môže viesť k treniu a migrácii).

Aký odstup by som mal dodržiavať od komponentov výfuku?

Väčšia vôľa je vždy lepšia. Ak je vôľa malá, použite konštrukciu puzdra s vyšším výkonom a zaistite ho tak, aby sa pri vibráciách nedotýkalo ostrých hrán alebo horúcich častí.

Môže jedna objímka fungovať pre palivové, olejové a chladiace potrubia?

Mnohé tepelné návleky dokážu chrániť viacero typov vedení, ale najlepší výber závisí od vystavenia kvapaline, teploty, rizika oderu a prostredia, v ktorom sa vedenie nachádza. Zdieľajte fotografie a podrobnosti o vedení pre najrýchlejšie odporúčanie.

Potrebujete pomôcť s výberom tepelnej izolácie pre palivové potrubia?

Pošlite fotografie vašej zóny trasy (najmä v blízkosti výfuku/turba), rozmery vôle a vonkajší priemer potrubia. Odporučíme vám najlepší tepelná izolácia palivového potrubia rukáv a poskytnite rýchlu cenovú ponuku.
