Ako reliéfne tepelné štíty z nehrdzavejúcej ocele zlepšujú pevnosť a tepelnú reguláciu

Tepelné štíty z reliéfnej nehrdzavejúcej ocele sa široko používajú v automobilových výfukových systémoch, pretože robia viac než len zakrývajú horúce komponenty. Správne navrhnutá reliéfna štruktúra pomáha zlepšiť tuhosť, podporuje stabilnú tepelnú reguláciu, znižuje deformácie súvisiace s vibráciami a chráni blízke hadice, kabeláž, panely karosérie a citlivé časti motorového priestoru pred vysokým sálavým teplom. Pre výrobcov, spracovateľov a konštruktérov výkonných vozidiel je reliéfna nehrdzavejúca oceľ často praktickejšou a odolnejšou voľbou ako plochý kovový štít v prostredí s vysokými teplotami výfuku.

V spoločnosti BSTFLEX vyrábame automobilové tepelné štíty pre výfukové systémy, turbodúchadlá, katalyzátory, protipožiarne systémy a aplikácie na podvozok. Poskytujeme tiež zákazkové riešenia tepelných bariér z nehrdzavejúcej ocele, hliníka a vysokoteplotných zliatin pre projekty OEM, aftermarket a výkonné projekty.

Čo je to reliéfny tepelný štít z nehrdzavejúcej ocele?

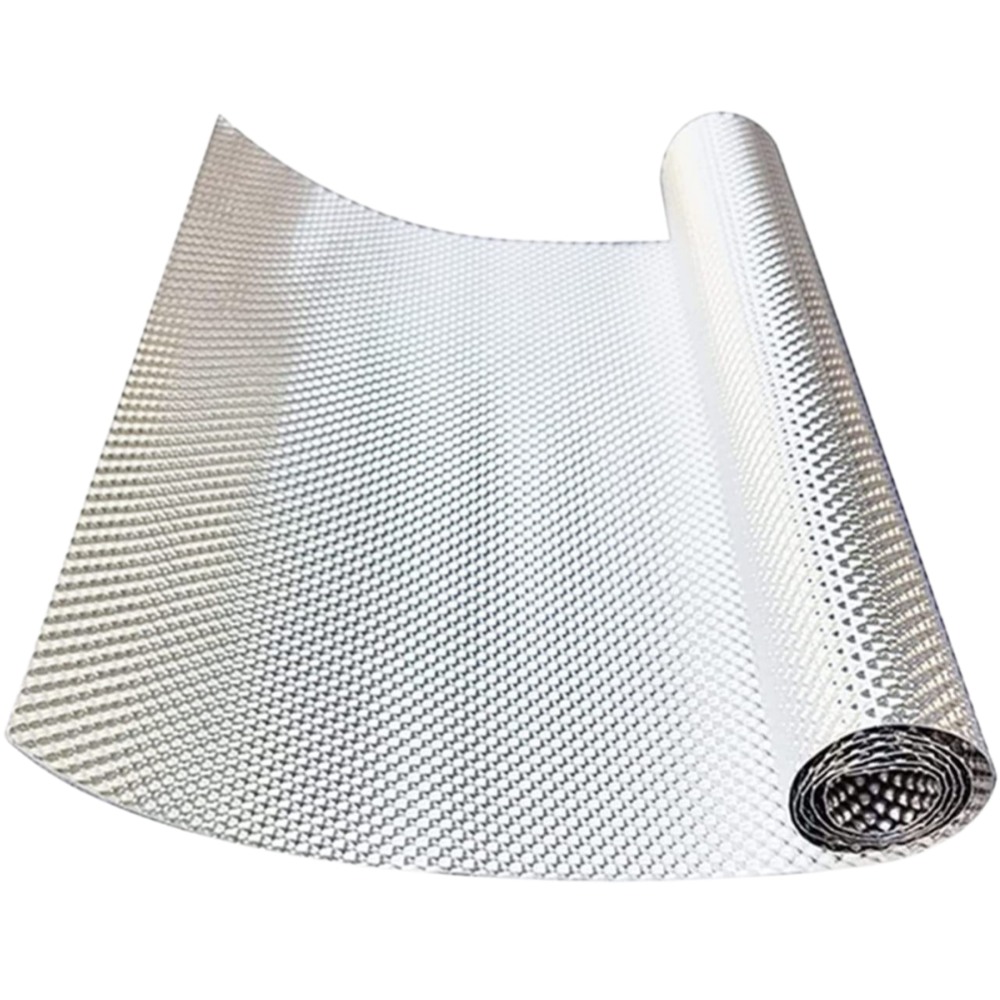

Tepelný štít z nehrdzavejúcej ocele s reliéfnym povrchom je tvarovaná kovová tepelná bariéra vyrobená z plechu alebo fólie z nehrdzavejúcej ocele s vyvýšenými vzormi vytlačenými do povrchu. Tieto vzory môžu zahŕňať jamky, guľôčky, textúry, zvlnenie alebo iné tvarované povrchové prvky. Účel reliéfneho povrchovania nie je len vizuálny. Používa sa predovšetkým na zlepšenie štrukturálnej tuhosti, optimalizáciu správania vzduchovej medzery okolo horúcich komponentov a podporu spoľahlivejšieho tepelného manažmentu v náročných prostrediach.

V porovnaní s plochým plechom má reliéfny štít zvyčajne lepšie výsledky, keď je diel vystavený vibráciám, opakovaným tepelným cyklom, tesnej blízkosti výfukového tepla a montážnemu namáhaniu. Vďaka tomu je reliéfna nehrdzavejúca oceľ bežnou voľbou pre tienenie výfukového potrubia, tienenie tlmiča výfuku, ochranu katalyzátora, tienenie turbodúchadla a tepelné bariéry v motorovom priestore.

Prečo je pevnosť dôležitá pri návrhu tepelných štítov pre automobily

V automobilových aplikáciách je tepelný štít neustále vystavený viac než len teplote. Je tiež vystavený vibráciám, tlakovým impulzom, nárazom z vozovky, prúdeniu vzduchu, vlhkosti, korózii a dlhodobým tepelným cyklom. Ak je konštrukcia štítu príliš slabá, môže sa nadmerne ohýbať, časom deformovať, praskať v blízkosti montážnych bodov alebo stratiť vzduchový priestor potrebný pre účinnú tepelnú ochranu.

Preto pevnosť štítu nie je druhoradá. Priamo ovplyvňuje životnosť, stabilitu uchytenia a výkon regulácie tepla. Silnejšia štruktúra štítu pomáha udržiavať jeho tvar v reálnych prevádzkových podmienkach a udržiava tepelnú ochranu konzistentnejšiu v priebehu času.

Ako razenie zlepšuje štrukturálnu pevnosť

Hlavnou štrukturálnou výhodou razenia je zvýšená tuhosť. Keď je plech z nehrdzavejúcej ocele razený, vytvorený povrchový profil robí diel odolnejším voči ohýbaniu a deformácii v porovnaní s plochým plechom rovnakej hrúbky. To umožňuje výrobcom vytvoriť ľahší tepelný štít bez straty mechanickej stability.

Razenie môže pomôcť aj nasledujúcimi spôsobmi:

• Zlepšiť odolnosť voči deformácii spôsobenej vibráciami
• Znížte chvenie panelu v oblastiach s intenzívnym prúdením vzduchu
• Spevnenie úsekov okolo vytvorených kontúr a hrán
• Podpora rozmerovej stability počas opakovaných cyklov ohrevu a chladenia
• Zlepšenie konzistentnosti manipulácie a montáže vo výrobe

Pre tepelné zóny výfuku a turba je táto zvýšená tuhosť obzvlášť cenná, pretože geometria štítu často musí sledovať úzke kontúry a zároveň zachovať vzdialenosť od horúcich povrchov a blízkych komponentov.

Ako reliéfna tlač pomáha pri tepelnej regulácii

Razenie nemení riadenie tepla prostredníctvom jedného mechanizmu. Namiesto toho zlepšuje tepelnú reguláciu prostredníctvom niekoľkých vzájomne pôsobiacich efektov.

1. Lepšie udržanie tvaru znamená stabilnejšiu tepelnú ochranu

Tepelný štít funguje najlepšie, keď jeho konštrukcia zostane tam, kde bola navrhnutá. Ak sa štít zdeformuje alebo zrúti smerom k zdroju tepla, tepelná medzera sa môže zmenšiť a lokálny prenos tepla sa môže zvýšiť. Tuhšia reliéfna štruktúra pomáha zachovať zamýšľanú geometriu inštalácie, čo podporuje spoľahlivejší dlhodobý výkon tepelného tienenia.

2. Tvarovanie povrchu môže podporiť správanie vzduchovej medzery

Reliéfne prvky môžu pomôcť udržiavať mikromedzery a štrukturálne rozostupy v určitých konštrukciách štítov. V mnohých aplikáciách prispieva zachytený alebo kontrolovaný vzduchový priestor k lepšiemu izolačnému výkonu, pretože vzduch pôsobí ako tepelná bariéra. To je obzvlášť dôležité tam, kde je štít namontovaný v blízkosti výfukového potrubia, katalyzátora alebo plášťa tlmiča výfuku.

3. Zlepšená tepelná odolnosť vo vysokoteplotných zónach

Tepelné štíty pre automobily musia pokračovať v práci aj po opakovanom vystavení vysokým teplotám. Reliéfne konštrukcie z nehrdzavejúcej ocele sú často vhodnejšie ako ploché plechy na zachovanie funkčnej geometrie v náročných tepelných prostrediach, najmä keď vibrácie a teplo pôsobia spoločne.

Prečo je nehrdzavejúca oceľ dobrou voľbou pre reliéfne tepelné štíty

Nerezová oceľ sa široko používa na výrobu reliéfnych tepelných štítov, pretože kombinuje odolnosť voči vysokým teplotám s mechanickou pevnosťou, odolnosťou proti korózii a všestrannosťou výroby. V aplikáciách výfukových systémov sú tieto vlastnosti kľúčové.

Medzi kľúčové výhody nehrdzavejúcej ocele patria:

• Dobrá štrukturálna stabilita pri vysokých teplotách
• Odolnosť voči oxidácii a korózii v náročných prevádzkových podmienkach
• Lepšia odolnosť voči vibráciám a mechanickému namáhaniu
• Vhodné na razenie, embosovanie, tvarovanie a zákazkovú výrobu
• Dlhá životnosť pre automobilové a priemyselné tepelné bariéry

V závislosti od tepelnej zóny a požiadaviek projektu je možné zvoliť rôzne triedy. Pre extrémnejšie prostredia je možné zvážiť aj zliatiny s vyššími vlastnosťami, ako napríklad Tepelný štít zo zliatiny 625 Inconel .

Reliéfny tepelný štít vs. plochý tepelný štít

Plochý tepelný štít môže byť stále užitočný v niektorých menej náročných alebo jednoduchších bariérových aplikáciách, najmä ak je potrebné minimalizovať náklady a zložitosť tvarovania. Pre mnohé aplikácie automobilových výfukov však reliéfna nehrdzavejúca oceľ ponúka pevnejšie celkové konštrukčné riešenie.

Typické automobilové aplikácie

Tepelné štíty z reliéfnej nehrdzavejúcej ocele sa používajú v mnohých automobilových oblastiach s vysokými teplotami vrátane:

• Tepelné tienenie výfukového potrubia
• Tepelné štíty katalyzátora
• Tepelné bariéry tlmiča a rezonátora
• Tepelná ochrana okolia turbodúchadla
• Tepelné tienenie protipožiarnej steny a podlahovej panvy
• Tepelný manažment podvozku
• Ochrana hadíc, káblov, brzdových potrubí a plastových dielov v blízkosti horúcich zón

Pre širšie riešenia na systémovej úrovni si môžete pozrieť aj našu kompletnú ponuku automobilové tepelné štíty .

Kedy si vybrať reliéfnu nehrdzavejúcu oceľ namiesto iných materiálov tepelného štítu

Reliéfna nehrdzavejúca oceľ je zvyčajne dobrou voľbou, keď aplikácia vyžaduje rovnováhu medzi tepelnou odolnosťou, mechanickou pevnosťou, odolnosťou proti korózii a stabilitou tvarovaných dielov. Je obzvlášť užitočná, keď:

• Štít je nainštalovaný v blízkosti výfukových komponentov
• Vozidlo zažíva vibrácie, pohyb alebo drsné podmienky na ceste
• Súčiastka si musí zachovať svoj tvar aj počas dlhodobého tepelného cyklovania.
• Štít vyžaduje vlastné razenie, orezávanie alebo tvarovanie kontúr
• Projekt vyžaduje odolnú kovovú bariéru namiesto flexibilného obalového riešenia.

Ak je úroveň tepla extrémna a presahuje praktický rozsah štandardných nerezových konštrukcií, môžu byť vhodnejšie bariéry z vysoko kvalitných zliatin. V takýchto situáciách je riešením, ako napríklad Tepelný štít zo zliatiny 625 Inconel možno vyhodnotiť.

Možnosti výroby tepelných štítov s reliéfnym povrchom na mieru

Požiadavky na zákazkový tepelný štít sa líšia v závislosti od platformy, miesta inštalácie, cieľovej teploty, dostupného priestoru, spôsobu montáže a očakávanej odolnosti. BSTFLEX podporuje vývoj na mieru na základe výkresov, vzoriek alebo výkonnostných požiadaviek.

Možnosti prispôsobenia môžu zahŕňať:

• Konštrukcie z reliéfneho plechu alebo fólie z nehrdzavejúcej ocele
• Výber vlastnej hrúbky a triedy materiálu
• Lisované a tvarované tvary
• Ošetrenie a orezávanie hrán
• Rozloženie montážneho otvoru a konzoly
• Jednovrstvové alebo viacvrstvové štruktúry
• Rôzne veľkosti pre OEM a aftermarket aplikácie

Ak si objednávate diel na mieru, medzi najužitočnejšie informácie pre cenovú ponuku patria poloha aplikácie, teplotné vystavenie, rozmery, tvar, spôsob inštalácie, cieľové množstvo a či je k dispozícii výkres alebo vzorka.

Reliéfne tepelné štíty z nehrdzavejúcej ocele zlepšujú pevnosť a tepelnú reguláciu, pretože embosovanie dodáva štítu pevnejšiu a stabilnejšiu štruktúru, čo mu pomáha lepšie fungovať v reálnych podmienkach, ktoré sa vyskytujú okolo automobilových výfukových systémov. V porovnaní s plochými kovovými štítmi ponúkajú reliéfne prevedenia vo všeobecnosti lepšiu odolnosť voči vibráciám, deformácii a dlhodobým tepelným cyklom a zároveň podporujú konzistentnejší výkon tepelnej bariéry.

Pre výfukové systémy, turbodúchadlá, katalyzátory, tlmiče výfuku, protipožiarne steny a podvozky zostáva razená nehrdzavejúca oceľ jednou z najpraktickejších a najspoľahlivejších možností tepelnej ochrany automobilov. Ak váš projekt vyžaduje riešenie na mieru, spoločnosť BSTFLEX dokáže zabezpečiť lisované, tvarované a aplikačne špecifické prevedenia. automobilový tepelný štít vývoj pre štandardné aj vysokoteplotné platformy.

Často kladené otázky

Aká je výhoda reliéfneho tepelného štítu?

Reliéfny tepelný štít je zvyčajne pevnejší a tuhší ako plochý štít z rovnakého základného materiálu. To mu pomáha odolávať vibráciám, udržiavať tvar a podporovať stabilnejšiu tepelnú ochranu vo vysokoteplotných automobilových aplikáciách.

Je nehrdzavejúca oceľ lepšia ako hliník na tepelné štíty?

Záleží na použití. Nerezová oceľ sa často uprednostňuje, keď je potrebná vyššia konštrukčná pevnosť, odolnosť a odolnosť voči drsným výfukovým podmienkam. Hliník sa môže zvoliť tam, kde sú hlavnými prioritami hmotnosť a odrazivosť.

Kde sa používajú tepelné štíty z reliéfnej nehrdzavejúcej ocele?

Bežne sa používajú v okolí výfukových potrubí, katalyzátorov, tlmičov výfuku, oblastí turba, protipožiarnych stien, podlahových krytov a častí podvozku, kde musia byť blízke časti chránené pred teplom.

Môžu byť tepelné štíty z reliéfnej nehrdzavejúcej ocele vyrobené na mieru?

Áno. Tepelné štíty s reliéfnym povrchom na mieru je možné vyrobiť podľa výkresov, vzoriek, aplikačných teplôt, montážneho priestoru, požiadaviek na montáž a množstva.

Kedy by sa mal namiesto nehrdzavejúcej ocele použiť tepelný štít z vyššej zliatiny?

Ak prostredie zahŕňa extrémnejšie teploty, agresívnu koróziu alebo nezvyčajne náročné požiadavky na odolnosť, môže byť vhodnejšie riešenie z vysokovýkonnej zliatiny, ako napríklad Alloy 625.
