Ako nainštalovať rozpínateľnú výfukovú tesniacu omotávku: Ovinutie a kontroly pri prvom zahriatí

Inštalácia expandujúcej výfukovej výplne zahŕňa dve samostatné úlohy: umiestnenie špecifikovanej vláknitej náplne pred uzavretím tlmiča a potvrdenie, že sa materiál pri počiatočnom zahriatí uvoľní podľa určenia.Plát, ktorý presne obopína jadro, prešiel kontrolou montáže, nie kompletnou prevádzkovou skúškou.

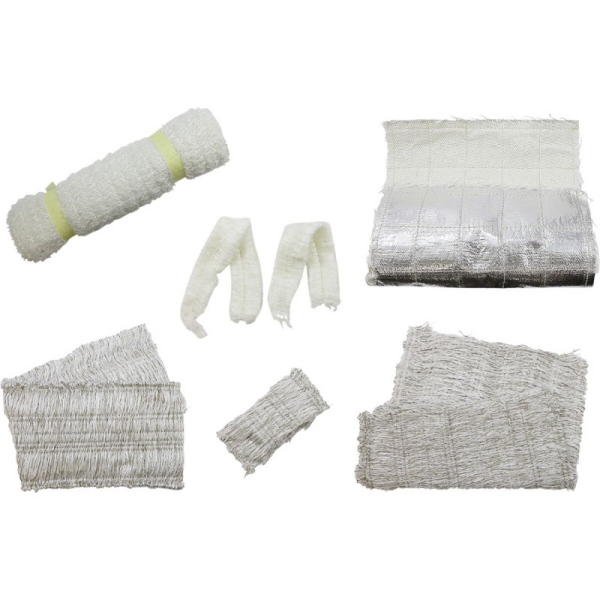

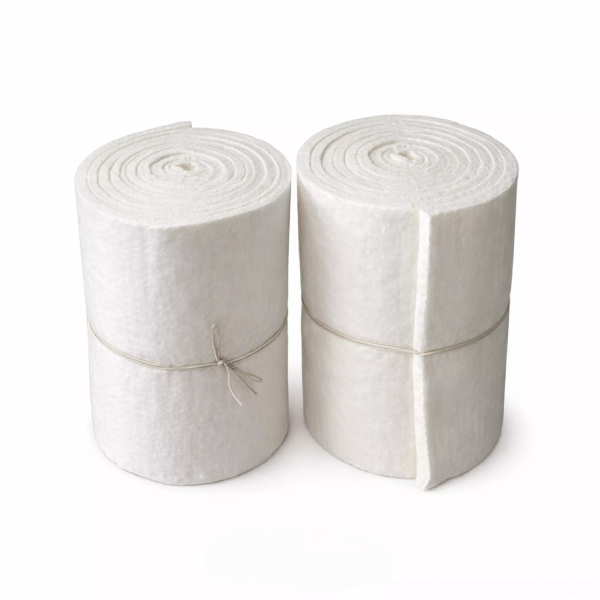

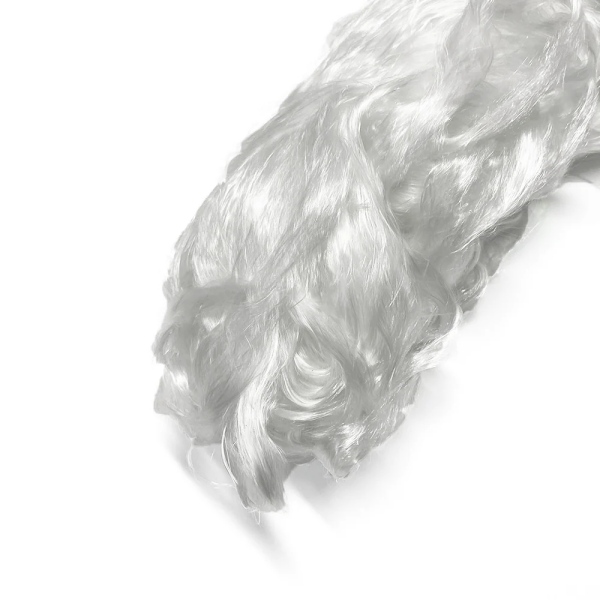

BSTFLEX Výplňový plát pre tlmič výfukuobsahuje stlačenú, textúrovanú sklenenú priadzu z nekonečných vlákien, držanú pokope stehmi s nízkou teplotou topenia. Kompaktná forma uľahčuje manipuláciu; stehy poskytujú dočasné zaistenie, ktoré sa teplom uvoľní.

Táto príručka poskytuje pracovný postup plánovania inštalácie pre vhodné absorpčné tlmiče s možnosťou výmeny výplne a zostavy OEM. Použite pokyny dodané pre konkrétny plát a výfukový systém na stanovenie rozmerov, množstva výplne, detailov upevnenia a podmienok zahrievania. Toto nie je postup na otváranie zapečateného tlmiča výfuku alebo zmenu jeho vnútornej konštrukcie.

Príprava jadra pred rezaním novej výplne

Pracujte na studenom výfuku a zabráňte náhodnému naštartovaniu motora alebo prevádzke zariadenia. Pred odstránením starej výplne zaznamenajte polohy jadra, koncových tvaroviek, kovových vložiek a pridržiavacích komponentov. Fotografie sú užitočné, keď výplň zakrýva vrstvu, ktorú treba znova namontovať.

Skontrolujte odkrytú zostavu, či neobsahuje uvoľnené spoje, zdeformované časti, poškodené perforácie a hrany, ktoré by mohli zachytiť náhradný plát. Akékoľvek poškodenie vyriešte pomocou servisných pokynov výrobcu výfuku. Nemeňte perforácie ani neodstraňujte vnútorné časti len preto, aby sa náhradný materiál ľahšie inštaloval.

S laminátom manipulujte pomocou vhodných rukavíc, ochranného odevu a ochrany očí a kontrolujte prach v súlade s aktuálnou kartou bezpečnostných údajov materiálu a hodnotením pracoviska. Odrezky udržiavajte uzavreté, namiesto toho, aby ste vlákna vytriasali. Dodržiavajte postup čistenia a likvidácie na pracovisku pre použitú výplň, ktorá môže obsahovať prevádzkové usadeniny.

Ponechajte stehy uvoľňujúce sa teplom na mieste

Častou otázkou pri inštalácii expandujúcej výfukovej výplneje, či by sa viditeľná niť mala najskôr odstrániť. Pri stlačenej, prešívanej konštrukcii, ktorá je tu popísaná, niť ako prípravný krok neodstraňujte, pokiaľ to výslovne nevyžadujú pokyny dodávateľa.

Rozlišujte baliace pásky od integrovaného prešívania. Obal môže byť potrebné odstrániť, zatiaľ čo stehy sú súčasťou dodanej štruktúry plátu. Ak sú ich úlohy nejasné, vyriešte to pred rezaním alebo balením.

Taktiež sa vyhnite pridávaniu náhradného prešívania nešpecifikovanou niťou. Opätovné šitie poškodeného kusu môže zmeniť zaistenie, ktoré sa hodnotí. Poškodený materiál odložte bokom a dohodnite sa na postupe s dodávateľom namiesto vytvárania nezaznamenanej variácie na montážnej linke.

Základný mechanizmus je vysvetlený v tom, ako sklolaminátové pláty uvoľňujúce sa teplom vyplnia tlmič. Inštalácia by mala zachovať toto zamýšľané správanie, nie ho pred montážou zrušiť.

Pripravte plát pred balením

Na rezacom pláne označte axiálne pokrytie a rozmer okolo jadra. Pri bežnom spôsobe balenia šírka plátu kopíruje efektívnu dĺžku výplne tlmiča. Potvrďte orientáciu pre dodanú konštrukciu namiesto predpokladu, že kus možno otáčať bez kontroly.

Režte vhodnými nástrojmi podľa dohodnutého vzoru. Vyhnite sa odtrhávaniu materiálu pri oddeľovaní kusu alebo jeho naťahovaniu, aby dosiahol na koncovú tvarovku. Pred presunom kusu na montážne pracovisko skontrolujte rezné hrany a zvyšné prešívanie.

Po rezaní overte špecifikovanú náplň. Použite dohodnutý hmotnostný základ, pričom rozlišujte suché sklenené vlákno od kompletného prešívaného plátu. Odrezky udržiavajte oddelene, aby sa ich hmotnosť nepočítala ako inštalovaný materiál.

Pre výpočty rozmerov a množstva použite sprievodcu dimenzovaním a plniacou hmotnosťou expandujúcej výfukovej výplne. Akonáhle je rezaný kus schválený, inštalácia by mala reprodukovať toto rozloženie namiesto prepočítavania náplne odhadom.

Ako tesne by mala byť expandujúca výfuková výplň obalená?

Použite špecifikované množstvo vlákna a rozloženie balenia, nie pravidlo „tak tesne, ako je to možné“.Zamerajte sa na podopretú, rovnomernú zostavu, ktorú možno vložiť a uzavrieť bez zmeny dohodnutej náplne materiálu alebo poškodenia plátu.

Pri umiestňovaní materiálu podoprite jadro. Pracujte pozdĺž dĺžky výplne tak, aby plát zostal zarovnaný, namiesto toho, aby ste jeden koniec ťahali tesnejšie, aby ste opravili druhý. Skontrolujte šev alebo presah po celej jeho dĺžke, nielen na konci viditeľnom pre operátora.

Vyhnite sa stáčaniu plátu do lana alebo jeho sťahovaniu do úzkych pásov. Naopak, neodstraňujte vlákno, aby ste vytvorili ľubovoľnú vôľu v predpoklade, že expanzia nahradí chýbajúce množstvo. Počiatočné usporiadanie a konečná požiadavka na plnenie patria do rovnakej inštalačnej špecifikácie.

Pri odsadenom jadre alebo tvarovanom plášti postupujte podľa rozloženia pre každú oblasť výplne. Nesústreďte celý plát na najľahšie dostupnú stranu v predpoklade, že teplo ho prerozdelí cez každú vnútornú prekážku.

Pásky, viazacie prvky a pridržiavacie sitá majú rôzne úlohy

Dočasná pomôcka pri manipulácii drží zostavu počas vkladania. Trvalý pridržiavací komponent zostáva v tlmiči. Ani jeden by sa nemal vyberať len preto, že je materiál dostupný na pracovnom stole.

Ak sú špecifikované pásky, viazacie prvky alebo lepidlo, identifikujte ich typ, polohu, množstvo a to, či sa odstraňujú, uvoľňujú alebo ponechávajú. Nenahrádzajte trvalé vysokoteplotné viazanie dočasným zaistením bez prehodnotenia výslednej konštrukcie.

Rovnaký princíp platí pre kovovú vrstvu na strane jadra alebo výplňové sito. Zachovajte usporiadanie požadované výkresom výfuku, pokiaľ nebola validovaná revidovaná zostava. Výber expandujúceho plátu sám osebe neoprávňuje na odstránenie inej vrstvy.

Pre výrobné pokyny je označená fotografia zobrazujúca každé povolené zaistenie užitočnejšia ako všeobecná poznámka „zaistite výplň“. Poskytuje tiež prichádzajúcim náhradným dielom a školeniu operátorov spoločný odkaz.

Pred uzavretím tlmiča skontrolujte zostavu za studena

Vyskúšajte zabalené jadro skutočnou trasou vkladania. Sledujte, či sa nábežná hrana nezachytáva, či sa plát neposúva pozdĺž rúrky alebo či sa presah neohýba späť. Zaznamenajte, kde dochádza k odporu, namiesto použitia konečných upevňovacích prvkov na vynútenie uzavretia nevysvetleného problému s montážou.

Ak zostava nesedí, porovnajte rozmery jadra a vložky, orientáciu plátu, presah a špecifikovanú náplň. Opravte príčinu. Náhodné orezávanie môže spôsobiť uzavretie plášťa, ale zároveň vytvoriť inú špecifikáciu výplne.

Kompletné upevnenie a utesnenie podľa pokynov výrobcu výfuku. Zachovajte všetky požadované komponenty na zachytávanie iskier alebo komponenty súvisiace s emisiami; baliaci materiál a držiaky balenia nie sú ich náhradou.

Naplánujte prvý cyklus zahrievania pred naštartovaním motora

Samorozpínacie tesnenie tlmiča výfuku sa nedodáva s univerzálnym časom voľnobehu alebo nastavením otáčok motora.Pred skúškou stanovte postup kondicionovania pre konkrétny materiál a tlmič, vrátane príslušného miesta merania, podmienok expozície a opatrení na chladenie.

Teplota potrebná na uvoľnenie obmedzovača je samostatná špecifikácia od limitu nepretržitej prevádzky vlákna. Nepoužívajte reklamu na maximálnu teplotu ako cieľovú teplotu zahrievania. Podobne, samotná teplota vonkajšieho plášťa neurčuje tepelnú históriu každej časti výplne.

Kompletnú zostavu zahrievajte iba predpísaným spôsobom. Nepoužívajte horák na voľný plát ani neimprovizujte krok vypaľovania na pracovnom stole. Dodržiavajte postup horúceho testu v zariadení, zabezpečte účinné odsávanie výfukových plynov a udržujte personál mimo dosahu horúcich povrchov a pohybujúcich sa zariadení.

Zmena zápachu, viditeľný dym alebo iný zvuk výfuku nie sú kritériom na uvoľnenie. S neočakávaným správaním zaobchádzajte podľa skúšobného postupu a preskúmajte ho, namiesto toho, aby ste predpokladali, že je normálne, pretože balenie je nové.

Udržujte overenie uvoľnenia oddelene od bežných kontrol montáže

Počas vývoja definujte, ako sa bude uvoľnená výplň skúmať. Určenú kontrolnú vzorku možno po bezpečnom ochladení otvoriť alebo možno použiť iný dohodnutý spôsob na posúdenie oblastí záujmu. Naplánujte to pred testovaním, aby pozorovanie nezáviselo od improvizovanej kontroly.

Porovnajte oblasť smerujúcu k jadru, konce, presahy a akékoľvek širšie vrecká so zamýšľaným rozložením. Zaznamenajte obmedzené oblasti a pretrvávajúce medzery. Otvor, ktorý vyzerá na jednom konci plne, nie je dôkazom toho, že celá komora má požadované pokrytie.

Pri opakovanej výrobe sa dohodnite, ktoré kontroly sa musia zaznamenávať pre každý diel alebo dávku a ktoré kontroly patria do plánu validácie alebo vzorkovania. To môže zahŕňať identitu materiálu, hmotnosť odrezkov, potvrdenie rozloženia a definované záznamy o kondicionovaní. Nepredpokladajte, že každý hotový tlmič musí byť otvorený na kontrolu.

Vyhodnoťte akustický výkon a retenciu pomocou dohodnutých testov programu. Úspešná inštalácia je nevyhnutná, ale sama o sebe nestanovuje konkrétne zníženie hluku, servisný interval alebo regulačný výsledok.

Premeňte úspešnú skúšku na pokyn pre operátora

Pre opakovateľnú inštaláciu plátu výfukového tesnenia, pripravte krátky pokyn prepojený s materiálom a revíziou výkresu. Zahrňte orientáciu strihu, hmotnostný základ, počiatočnú polohu, usporiadanie švov, povolené obmedzovače a spôsob uzavretia.

Praktický fotografický záznam zobrazuje pripravené jadro, obalený komponent pred vložením a kompletnú zostavu za studena. Záznam o skúšobnej kontrole pridajte samostatne, namiesto prezentovania výrobnej fotografie ako dôkazu rozloženia po zahriatí.

Poznamenajte si akékoľvek špeciálne zaobchádzanie so stupňovitými plášťami, koncovými priestormi alebo viacerými zónami balenia. Tam, kde plát vyžaduje opakované nastavenie na stanovišti, skontrolujte dodané rozmery alebo postup montáže predtým, ako toto nastavenie prijmete ako bežnú prácu.

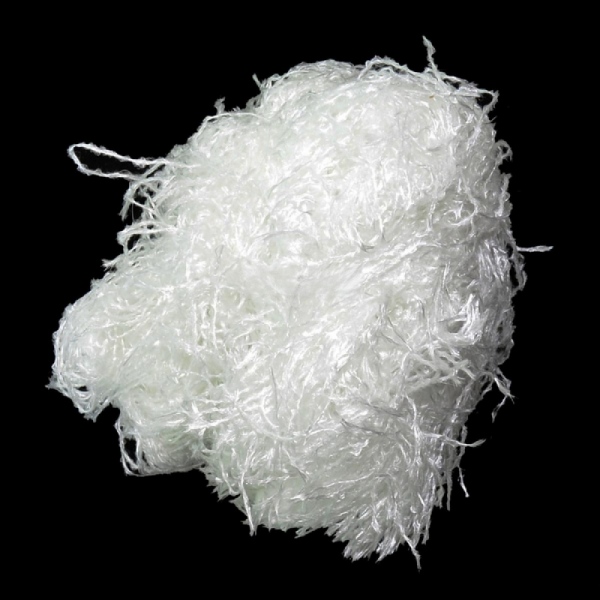

Projekty, ktoré sa stále rozhodujú medzi formátmi materiálu, môžu použiť porovnanie procesov výroby expandujúceho výfukového tesnenia a sypkej výplne. Dobre definovaný spôsob inštalácie by mal nasledovať zvolený proces, nie kompenzovať nevhodný.

Otázky k inštalácii

Dá sa expandujúca tesniaca fólia tlmiča výfuku narezať po tom, čo bola obalená?

Iba tam, kde je pre danú konštrukciu definovaný spôsob rezania a konečné množstvo. Pri opakovanej montáži je kontrolovaný vzor rezania vhodnejší ako nemerané orezávanie po obalení. Vždy, keď sa zmení konečný kus, skontrolujte zostávajúcu náplň vlákien a prešívanie.

Môže sa na inštaláciu výplne tlmiča použiť bežná lepiaca páska?

Nepovažujte bežnú lepiacu pásku za univerzálne vhodnú. Použite špecifikovanú montážnu pomôcku a umiestnenie, alebo požiadajte o objasnenie, ak nie je žiadna definovaná. Voľba musí zohľadňovať počiatočnú manipuláciu aj zamýšľané uvoľnenie materiálu.

Dá sa predtým zahriata výplň po otvorení tlmiča znova použiť?

Nepredpokladajte, že s uvoľnenou fóliou možno zaobchádzať ako s novým stlačeným komponentom. Skontrolujte jej stav a pokyny výrobcu výfuku na výmenu. Špecifikácia montáže novej výroby by sa nemala používať na automatické schválenie opätovne použitého materiálu.

Čo mám zaznamenať, ak výplň po zahriatí nevyplní komoru?

Zaznamenajte identifikáciu materiálu, inštalované množstvo, rozloženie rezu, pridané obmedzenia, podmienky zahrievania a umiestnenie medzery. Tie odlišujú možné problémy s množstvom, umiestnením alebo uvoľnením. Diagnózu príčiny nevyvodzujte zo slova „expandujúca“ na obale.

Vyžiadajte si tesniace fólie prispôsobené vašej montáži

Pre dopyt na expandujúcu tesniacu fóliu tlmiča výfuku pošlite prierez tlmiča, rozmery jadra a plášťa, efektívnu dĺžku výplne a zamýšľaný spôsob vkladania. Priložte existujúcu špecifikáciu materiálu a hmotnosť výplne, množstvo vzoriek a očakávaný výrobný dopyt.

Ak je problémom inštalácia, fotografie zo skúšky za studena a opis problému so zachytávaním, posúvaním alebo uzatváraním sú obzvlášť užitočné. Uveďte, či potrebujete materiál na rezanie vo vlastnej réžii, alebo chcete diskutovať o narezaných komponentoch pre opakovanú montáž.
